大众车电路图中各电器元件的代号及其含义

电路图中各电器元件的代号及其含义

序号 代号 含 义

1 A 蓄电池

2 B 起动机

3 C 交流发电机

4 C1 调压器

5 D 点火开关

6 T2 发动机线束与发电机线束插头连线。 2 针，在发动机舱中间支架上

7 T3a 发动机线束与前大灯线束插头连接， 3 针，在中央电器后面

8 ② 接地点，在蓄电池支架上

9 ⑨ 自身接地

10 O B1

接地连接线，在前大灯线束内

11 G2 水温传感器

12 G40 霍尔传感器

13 G62 水温传感器

14 G72 进气温度传感器

15 J220 Motronic 发动机控制单元

16 N152 点火线圈

17 P 火花塞插头

18 Q 火花塞

19 S17 发动机控制单元保险丝， 10A

20 T4 前大灯线束与散热风扇控制器插头连接 ,针，在散热风扇控制器上

21 T8a 发动机线束与发动机右线束插头连接， 3 针，在发动机中间支架上。

22 T80 发动机线束，发动机右线束与发动机控制单元插头连接， 80 针，在发动 机控制单元上

23 F60 怠速开关

24 G61 1 、2 缸爆震传感器

25 G69 节气门电位计

26 G88 节气门定位电位计 27 J338 节气门控制部件 .

28 T3c 发动机右线束与 1 、2 缸爆震传感器插头连接， 3 针，在发动机舱中间支 架上

29 T8h 发动机右线束与节气门控制部件插头连接， 8 针，在节气门控制部件上

30 V60 节气门定位器

31 O C1

连接线，在发动机右线束内

32 G28 发动机转速传感器

33 G66 3 、4 缸爆震传感器

34 N30 第一缸喷嘴

35 N31 第二缸喷嘴

36 N32 第三缸喷嘴

37 N33 第四缸喷嘴

38 S123 喷嘴空气质量计， AKF 阀，氧传感器加热保险丝， 10A

39 T1b 发动机线束与仪表板线束插头连接， 1 针，在中央电器后面

40 T3b 发动机右线束与发动机转速传感器插头连接， 3 针，在发动机舱中间支架 上

41 T3d 发动机右线束与发动机爆震传感器插头连接， 3 针，在发动机舱中间支架 上

42 ① 接地点，在发动机控制单元旁车身上

43 OA2

正极连接线，在发动机线束内

44 OC2

正极连接线，在发动机右线束内

45 OC4

接地连接线，在发动机右线束内

46 G39 氧传感器

47 G70 空气质量计

48 J17 燃油泵继电器

49 N80 活性炭罐电磁阀

50 S5 燃油泵保险丝， 10A

51 T4a 发动机线束与氧传感器插头连接， 4 针，在发动机舱中间支架上

52 T8a 发动机线束与发动机右线束插头连接 ,8 针,在发动机舱中间支架上 德国大众汽车公司与我国合资生产的系列轿车的电路图识图方法完全相同。以奥 迪牌 200 型轿车为例，由大众系列轿车电气线路图

14 15 16 17 18 19 20

ffl 1奥迪牌200型轿车电气线路图（a）

A——蕎电池 B——起动机 K——电磁开关

C——交流发电机 Cl——调节器

30 15 x-

25.0JB s & lg、B

图2 宾迪牌200型轿车电气线路图（b） D——点火开关 ％——卸荷继电器 可知，其电气线路图可分为 3 个部分：最上面的部分是中央继电器盒电路， 同时标明了 熔断丝位置及容量、继电器位置及编号、插脚号 等；中间部分是车上 的用电器及连线；最下部横线是搭铁线，上面标有电路编号和搭铁点位置。

中央继电器盒中 30 号线接蓄电池正极，称之为“常正电”，中央继电器盒内 的31号线接蓄电池负极，即搭铁。点火开关位于 0N（接通）和ST（起动）档时，30

号电经点火开关接中央继电器盒内的 15 号线，称之为“钥匙门来电”。

X 线是卸荷线，雾灯、刮水器、风窗加热等用电取自 X 线，只有在点火开关 位于ON档时卸荷继电器J59才工作，30号电经卸荷继电器触点接通 X线，而在 点火开关位于ST（起动）档起动发动机时X线断电，使得即便上述大负荷用电器忘 记关掉，它们也将自动断电，从而保证发动机能顺利起动。

50号线是起动线，点火开关位于 ST（起动）档时接通起动机。中间部分是用电

器和连线，包括用电器及其插脚名称、开关、导线的颜色及截面积等。最下面搭 铁线的标号实际上是不存在的，它是为了方便标明在一页画不完的连线的另一端 在何处而人为编制的。 比如某页在标号 20 的上方有一导线连接端 [168]，则在电路 标号 168

的上方就可以找到 [20]，以说明分开画出的导线是一根导线。

合集下载

桑塔纳2000全车电路图1

桑塔纳2000全车电路图1

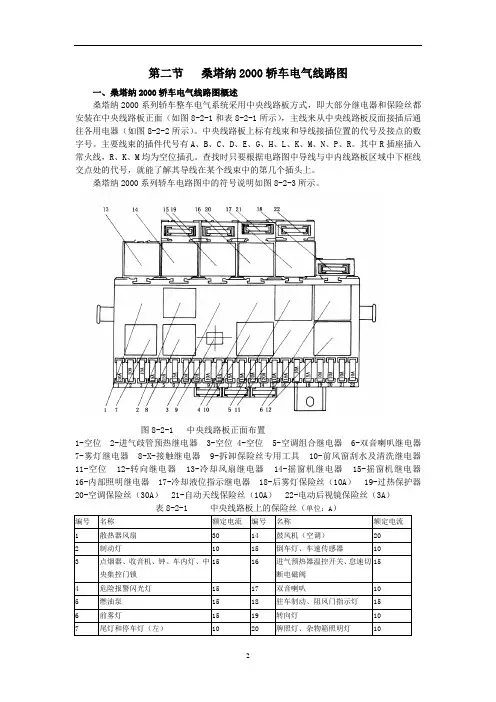

2 第二节 桑塔纳2000轿车电气线路图

一、桑塔纳2000轿车电气线路图概述

桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。中央线路板上标有线束和导线接插位置的代号及接点的数字号。主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。其中R插座插入常火线，R、K、M均为空位插孔。查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。

桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。

图8-2-1 中央线路板正面布置

1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器

7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器

11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器

16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器

20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）

表8-2-1 中央线路板上的保险丝（单位：A）

编号 名称 额定电流 编号 名称 额定电流

1 散热器风扇 30 14 鼓风机（空调） 20

2 制动灯 10 15 倒车灯、车速传感器 10

3 点烟器、收音机、钟、车内灯、中央集控门锁 15 16 进气预热器温控开关、怠速切断电磁阀 15

4 危险报警闪光灯 15 17 双音喇叭 10

5 燃油泵 15 18 驻车制动、阻风门指示灯 15

6 前雾灯 15 19 转向灯 10

2005一汽大众捷达电路图(补充)

2005一汽大众捷达电路图(补充)

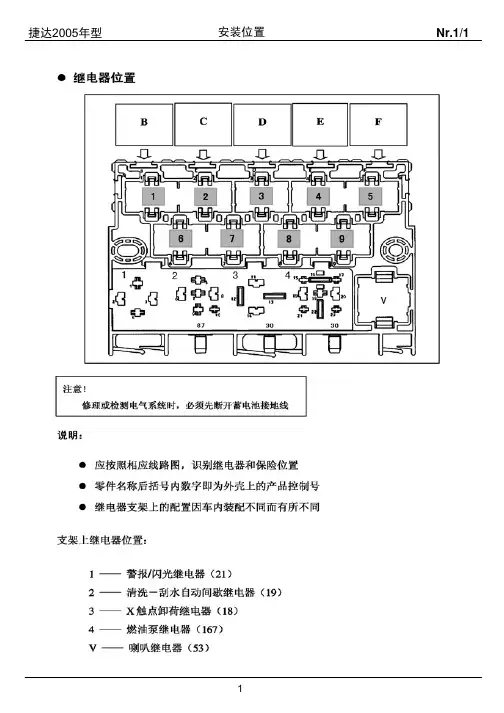

捷达2005年型安装位置Nr.1/1

1捷达2005年型安装位置Nr.1/2附加电器位置：个别位置变化以实车为准：B —起动锁止及倒车灯继电器*（175）C — S111电动窗供电保险丝 S112中控锁/电动窗控制单元供电保险丝D —雾灯继电器（53）E —大灯继电器F —主供电及电器（458）说明：* —仅适用于自动变速车支架上插头位置：12345678

910孔插头T10a，蓝色10孔插头T10b，棕色10孔插头T10c，黑色6孔插头T6b，粉色10孔插头T10f，灰色10孔插头T10d，红色6孔插头T6a，红色6孔插头T6c，棕色10孔插头T10e，紫色

21 2 3 4 5 6 7 8 9 10 11 12 13 14

1.0ro/gr1.0gr/ro0.5ws/sw1.5ws/ge1.0gr/ws0.5gr/bl1.5gr/gn

0.5br1.5gr/ws0.5sw/gn1.5ro/wsT17/13T17/14T17/4NLT17/8NSLT17/9T17/17T17/16

T17/10T17/2T17/1T17/15L9L9

4S241.0sw/ge18

E1 -灯开关E4 -手动变光开关E7 -前雾灯开关E18 -后雾灯开关J59 -X触点卸荷继电器K17 -前雾灯指示灯L9 -灯开关照明灯泡S7 -保险丝支架上7号保险丝S8 -保险丝支架上8号保险丝S24 -保险丝支架上24号保险丝T17 -17孔插接件，在大灯旋转开关后面T5a -5孔插接件，转向柱开关后E1E18

-正极连接(58b) ，在仪表板线束内-接地连接，在车内线束内-接地点，在继电器支架旁车身处-螺栓连接（30），在继电器支架旁-连接，在车内线束内334G3181

1333015X31

S8S71.0gr/sw1.0gr/roT5a/3E4

XrK17

4.0brG31.0gr/gn大灯旋转开关

E7

ws=白色sw=黑色ro=红色br=棕色gn=绿色bl=蓝色gr=灰色li=紫色ge=黄色电路图

电路图常见电器元件标识及其符号.docx

电路图常见电器元件标识及其符号.docx

-/

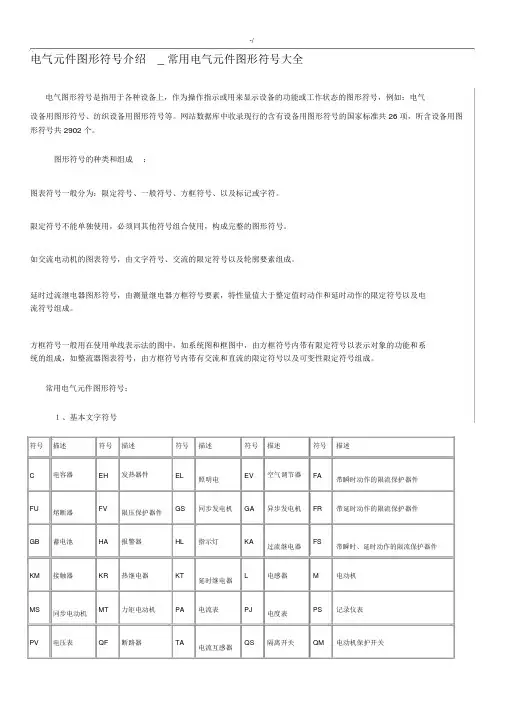

电气元件图形符号介绍 _ 常用电气元件图形符号大全
