1 api,6d,阀门堆焊和补焊
作业规范
篇一：API 6D 阀门堆焊和补焊作业规范 API 6D 堆焊和补焊作业规范 1目的 规定对阀门密封面堆焊、铸件补焊等工艺要求，保证产品质量。 2范围 适用于阀门产品的密封面堆焊和铸件的补焊。(PED产品不允许补焊)。 3内容 3.1从事密封面堆焊和补焊的焊工,应通过国家质量监督检疫总局制订的《锅炉压力容器压力管道 焊工考试与管理规则》基本知识与操作考核，持有锅炉压力容器压力管道特种设备操作人员资格位证 书，并在有效期内方可从事焊接作业。 3.2 零件基体材料 铸材:WCB、CF8、CF8M、CF3、CF3M、LX0Cr18Ni9、LX 0Cr18Ni9Ti、 LX 1Cr18Ni9Ti、LX 00Cr18Ni10、LX 0Cr18Ni12Mo2Ti、WC1、WC6、WC9、C5、LX Cr5Mo、LX 20CrMo、 LX 20CrMoV、LX 15CrMoV、LX 1Cr13、CA15、LCB、LCC、
2 LC1、LC2、LC3。 锻材或棒材:25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、0Cr17Ni12Mo2、00Cr17Ni14Mo2、15CrMo、1CrMo、 304、316、304L、316L、2Cr13、OOCr19NI10。 3.3焊接材料 3.3.1阀门密封面堆焊焊接材料 a)基体材料为WCB、25、LCB、LCC 焊条：GB984-85 D507 D507Mo D577 GB983-85 A102 A132 b)基体材料:奥氏体不锈钢类、WCB、25、LCB、LCC、WC1、WC9、LX1Cr5Mo、C5、LX20CrMo、 LX20CrMoV、LX15CrMoV。 焊条：D802、D812，焊丝HS111； c)按产品图纸规定选择焊接材料牌号。当堆焊钴基硬质合金时，根据工艺方法选择D802、D812或HS111； 3.3.2 承压铸件补焊用焊条 a)基体材料为WCB,采用GB5117-85 J422、J502（型号E5003）或J507（型号E5015）焊条； b)基体材料为奥氏体不锈钢类，焊条选用见表1； c)基体材料为低温耐热钢类，焊条选用见表2； d)基体材料为低温钢类，焊条选用见表3。 奥氏体、 不锈钢承压铸件补焊焊条选用 表1 低合金、耐热钢承压铸件补焊焊条选用 表2 低温钢类承压件补焊焊条选用 表3 3.3.3结构焊焊条 a)碳钢和碳钢内件的焊接选用J502焊条，外部零件的焊接
焊 接 材 料 选 用 标 准2006-0424(代替1999-0424)
序号 钢材
牌号 选用焊材型号
标注
方法 焊条电弧焊 埋弧自动焊 电渣焊 熔化极气体保护焊 钨极氩弧焊
焊 条 焊 丝 焊剂 焊 丝 焊剂 焊 丝 保护
气体 焊 丝
1 10 E43 E4303
(J422) H08MnA HJ431 H10Mn2
HJ431 H08Mn2Si(A)
MG49-1
ER70S-6
ER70S-G
TWE-711
(E71T-1) C02
Ar+C02 H08Mn2Si(A)
TGS-50 Q215B
Q235A·F
2 Q235A(B,C) E50 E5015
(J507)
E4303
(J422) (1)* H08MnA
H10Mn2
(2)* H08Mn2Si(A)
20(g,G,R)
SA210A1
SA285C
3 SB410 E5015
(J507) St45.8
25
4 SA106B H10Mn2 HJ350
5 16Mn(g,,R)
Q345A(B,C) E5015
(J507)
E5515-G
(J557(4)* H10Mn2
H08MnMo(A)
(5)* HJ431
SJ101
(3)* H10MnMo(A)
H10Mn2Mo(A)
(5)* HJ431 H08Mn2Si(A) 序号 钢材
牌号 选用焊材型号
标注
方法 焊条电弧焊 埋弧自动焊 电渣焊 熔化极气体保护焊 钨极氩弧焊
焊 条 焊 丝 焊剂 焊 丝 焊剂 焊 丝 保护
气体 焊 丝
6 SA106C E50 E5015
(J507)
E6015-D1
(J607 )
(6 )* H08MnMo(A)
H08Mn2Mo(A)
(6)* HJ350
SJ101
(3)* H10MnMo(A)
H10Mn2Mo(A)
(5)* HJ431 H08Mn2SiMo(A) C02

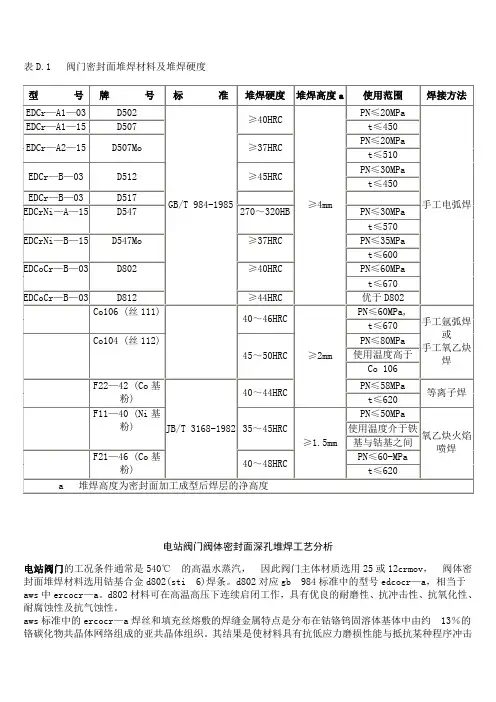

表D.1 阀门密封面堆焊材料及堆焊硬度
型 号 牌 号 标 准 堆焊硬度 堆焊高度a 使用范围 焊接方法
EDCr—A1—03 D502
GB/T 984-1985 ≥40HRC
≥4mm PN≤20MPa
手工电弧焊 EDCr—A1—15 D507 t≤450
EDCr—A2—15 D507Mo ≥37HRC PN≤20MPa
t≤510
EDCr—B—03 D512 ≥45HRC PN≤30MPa
t≤450
EDCr—B—03 D517
EDCrNi—A—15 D547 270～320HB PN≤30MPa
t≤570
EDCrNi—B—15 D547Mo ≥37HRC PN≤35MPa
t≤600
EDCoCr—B—03 D802 ≥40HRC PN≤60MPa
t≤670
EDCoCr—B—03 D812 ≥44HRC 优于D802
Co106 (丝111) 40～46HRC
≥2mm PN≤60MPa,
手工氩弧焊
或
手工氧乙炔焊 t≤670
Co104 (丝112)
45～50HRC PN≤80MPa
使用温度高于
Co 106
F22—42 (Co基粉)
JB/T 3168-1982 40～44HRC PN≤58MPa 等离子焊 t≤620
F11—40 (Ni基粉) 35～45HRC
≥1.5mm PN≤50MPa
氧乙炔火焰喷焊 使用温度介于铁
基与钴基之间
F21—46 (Co基粉) 40～48HRC PN≤60-MPa
t≤620
a 堆焊高度为密封面加工成型后焊层的净高度
电站阀门阀体密封面深孔堆焊工艺分析
电站阀门的工况条件通常是540℃ 的高温水蒸汽， 因此阀门主体材质选用25或12crmov， 阀体密封面堆焊材料选用钴基合金d802(sti 6)焊条。d802对应gb 984标准中的型号edcocr—a，相当于aws中ercocr—a。d802材料可在高温高压下连续启闭工作，具有优良的耐磨性、抗冲击性、抗氧化性、耐腐蚀性及抗气蚀性。
常用焊条的命名方法
来源于GB980-76《焊条分类及型号编制方法》，现在作为标准早已废除。但是由于该方法好记，行业上至今流传到现在。
该命名方式来源于GB980-76《焊条分类及型号编制方法》。
第一个字母按下表命名：
代号（拼音或汉字）
焊条分类
拼音
汉字
J 结 结构钢焊条
R 热 钼及铬钼耐热钢焊条
G 铬 铬不锈钢焊条
A 奥 铬镍不锈钢焊条
D 堆 堆焊焊条
W 温 低温钢焊条
Z 铸 铸铁焊条
Ni 镍 镍及镍合金焊条
T 铜 铜及铜合金焊条
后三位数字的前两位代表抗拉强度（kg/cm2），例如50代表强度大于50kg/cm2。
最后一位按下表命名：
最后一位数 药皮类型 药皮主要成分 电源电极
1 钛型 氧化钛≥35% 直流或交流
2钛钙型氧化钛≥30%，钙、镁的碳酸盐≥20%直流或交流
3 钛铁矿型 钛铁矿≥30% 直流或交流
4 氧化铁型 多量的氧化铁及较多的锰铁脱氧剂 直流或交流
5 纤维素型 有机物≥15%、氧化钛30%左右 直流或交流
6 低氢钾型 钾、钙、镁的碳酸盐和氟石 直流或交流
7 低氢钠型 钠、钙、镁的碳酸盐和氟石 直流反接
8 石墨型 多量石墨 或交流
9 盐基型 氯化物和氟化物 直流或交流
现在该标准已经废止，但流传至今。
焊条的分类J422和J427的区别酸性和碱性焊
牌号J422，型号E4303 属于钛钙型药皮低碳结构钢焊条。
钛钙型药皮焊条属于酸性焊条。 牌号J427，型号E4315 属于低氢钠型低碳结构钢焊条。
低氢钠型药皮焊条属于碱性焊条。
焊条型号是j422-3.2是啥意思
焊条型号是j422-3.2是啥意思，直径 3.2
