SNCP倒换事件

当SNCP（Sub-Network Connection Protection）的工作通道或者保护通道检测到SF（Signal

Failed）或者SD（Signal Degraded）等类型的告警，交叉板产生SNCP倒换事件。SNCP工作通道中的业务与保护通道中的业务在50ms内相互切换，并且上报至网管。

异常事件属性

异常事件级别 异常事件类型

重要 业务

异常事件参数

参数名称 参数含义

参数1 表示SNCP的源（板位号-光口号-高阶通道-低阶通道）。

参数2 表示SNCP的宿（板位号-光口号-高阶通道-低阶通道）。

参数3 表示SNCP当前工作的通道：

 工作通道为1。

 保护通道为0。

参数4 表示SNCP倒换请求：

 锁定

 强制倒换

 人工倒换

 信号失效

 信号劣化

 等待恢复

 空闲

参数5 表示SNCP工作通道的当前状态:

 SF

参数名称 参数含义

 SD

 NORMAL

参数6 表示SNCP保护通道的当前状态:

 SF

 SD

 NORMAL

对系统的影响

SNCP倒换事件产生后，提醒用户需要核对该事件上报的原因。若相关链路故障，则需及时修复链路，确保SNCP工作通道、保护通道的状态都是NORMAL。

可能原因

SNCP倒换事件产生的可能原因如下：

 原因1：自动触发。

当SNCP工作通道或保护通道检测到SF、SD告警时，由交叉板产生SNCP保护倒换。表1列举的告警会触发SNCP倒换。

表1 SD/SF告警列表

SF 高阶SNCP倒换条件：R_LOS，R_LOF，R_LOC，MS_AIS，AU_AIS，AU_LOP，B2_EXC

低阶SNCP倒换条件：HP_LOM，TU_AIS，TU_LOP

高阶监测点所在业务板离线

SD 高阶SNCP的倒换条件：B3_SD，B3_EXC，HP_UNEQ，HP_TIM

低阶SNCP的倒换条件：BIP_SD，BIP_EXC，B3_SD_VC3，B3_EXC_VC3

 原因2：人工触发。

由系统维护者或用户发起的倒换请求。

操作步骤

 在网管上浏览异常事件。

 原因1：自动触发。

1. 根据倒换事件的参数4判断触发SNCP倒换事件的原因。

 若倒换请求是“信号失效”、“信号劣化”，执行下一步。

 若倒换请求是“人工倒换”，跳至原因2。

 若倒换请求是“等待恢复”、“空闲”，说明工作业务正常，无需处理。

 若倒换请求是“锁定”，需清除锁定状态。

2. 在网管上查询告警。确认SNCP工作通道、保护通道是否有表1中涉及的告警。若存在，优先处理相关告警。

3. 查询当前SNCP业务的状态。若当前SNCP的工作通道、保护通道的状态都是NORMAL态，说明网络故障已修复。

 原因2：人工触发。

1. 根据倒换事件的参数4判断触发SNCP倒换事件的原因。

 若倒换请求是“强制倒换”、“人工倒换”，执行下一步。

 若自动触发的SNCP倒换，跳至原因1。

2. 根据SNCP倒换事件的产生时间，查询网管操作记录，确认是否存在人工下发倒换命令。若存在，执行下一步。

3. 查询当前SNCP业务的状态。

 若当前SNCP的工作通道、保护通道的状态都是NORMAL态，执行下一步。

 若当前SNCP的工作通道、保护通道的状态都不是NORMAL态，或者其中一个不是NORMAL态，跳至原因1步骤2。

4. 清除人工倒换状态。

参考信息

关于SNCP倒换的故障处理，参见“SNCP保护倒换失败”。

SNCP保护倒换失败

在网络正常运行过程中，工作通道产生了触发保护倒换的条件，但业务无法自动倒换到保护通道上，导致业务中断。

对系统的影响

SNCP保护倒换失败会导致业务中断。

可能原因

 原因1：保护组参数配置错误。

 原因2：单板光纤连接错误。

 原因3：硬件故障。

工具、仪表和材料

 U2000

操作步骤

1. 原因1：保护组参数配置错误，导致保护倒换失败。

a. 检查保护组参数配置。

如果„„ 则„„

保护组参数配置错误， 重新配置保护组参数。查看业务是否恢复正常，若未恢复，转其他原因。

保护组参数配置正确， 转其他原因。

2. 原因2：单板光纤连接错误，导致保护倒换失败。

a. 参照保护原理，检查故障点光纤连接是否正确。

如果„„ 则„„

光纤连接错误， 重新连接光纤。查看业务是否恢复正常，若未恢复，转其他原因。

光纤连接正确， 转其他原因。

3. 原因3：硬件故障，导致保护倒换失败。

a. 更换故障单板。

b. 查看业务是否恢复正常，若未恢复，转其他原因。

合集下载

广电骨干传输网使用SNCP保护技术的探讨

广电骨干传输网使用SNCP保护技术的探讨

《中国有线电视））２０１１（０３）　

ＣＨＩＮＡ　ＤＩＧＩＴＡＬ　ＣＡＢＬＥ　ＴＶ　③　·技术交流·　

中图分类号：ＴＮ９４３．６　文献标识码：Ｂ　文章编号：１００７—７０２２（２０１１）０３—０２７０—０４　

广电骨干传输网使用　

Ｓ　Ｎ　Ｃ　Ｐ保护技术的探讨　

口陈盈盈　，钟国新　

（１．广东有线广播电视网络股份有限公司，广东广『Ｊ１、Ｉ　５１００６６；２广东电网公司广州市供电局，广东广州５１０６２０）　

摘要：简要概述了广电骨干传输网的业务特点及网络规划要点，详细介绍ＳＮＣＰ保护技术，并对ＳＮＣＰ　

在ＳＤＨ传输网络中的实际应用进行了示例说明。　

关键词：保护技术：ＳＮＣＰ：ＳＤＨ　

Ｏｎ　ｔｈｅ　ＳＮＣＰ　ｐｒｏｔｅｃｔｉｎｇ　ｔｅｃｈｎｏｌｏｇｙ　ｉｎ　ｔｈｅ　Ｂｒｏａｄｃａｓｔ　Ｔｅｌｅｖｉｓｉｏｎ　Ｔｒａｎｓｍｉｔ　Ｎｅｔｗｏｒｋ　

口ＣＨＥＮ　Ｙｉｎｇ－ｙｉｎｇ　，ＺＨＯＮＧ　Ｇｕｏ－ｘｉｎ　

（１．Ｇｕａｎｇｄｏｎｇ　Ｃａｂｌｅ　ＴＶ　Ｎｅｔｗｏｒｋｓ　Ｃｏ．，Ｌｔｄ，Ｇｕａｎｇｄｏｎｇ　Ｇｕａｎｇｚｈｏｕ　５　１００６６，Ｃｈｉｎａ；　

２．Ｇｕａｎｇｚｈｏｕ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｕｒｅａｕ，Ｇｕａｎｇｄｏｎｇ　Ｇｕａｎｇｚｈｏｕ　５１０６２０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｄｉｓｃｕｓｓｅｓ　ｔｈｅ　ｓｅｒｖｉｃｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｎｄ　ｔｈｅ　ｋｅｙ　ｐｏｉｎｔｓ　ｉｎ　ｎｅｔｗｏｒｋ　ｐｌａｎｎｉｎｇ　ｏｆ　ｂｒｏａｄｃａｓｔ　

ｔｅｌｅｖｉｓｉｏｎ　ｔｒａｎｓｍｉｔｔｉｎｇ　ｎｅｔｗｏｒｋ　ａｎｄ　ｔｈｅ　ｄｅｔａｉｌｓ　ｏｆ　ＳＮＣＰ　ｔｅｃｈｎｉｑｕｅ，ａｎｄ　ａｌｓｏ　ｉｌｌｕｓｔｒａｔｅｓ　ｓｏｍｅ　ｔｙｐｉｃａｌ　ｃａｓｅｓ　ｏｆ　

ＳＮＣＰ　ａｐｐｌｉｃａｔｉｏｎ　ｏｎ　ＳＤＨ　ｎｅｔｗｏｒｋ．　

Ｋｅｙ　ｗｏｒｄｓ：ｐｒｏｔｅｃｔｉｏｎ；ｔｅｃｈｎｉｑｕｅ；ＳＮＣＰ；ＳＤＨ　

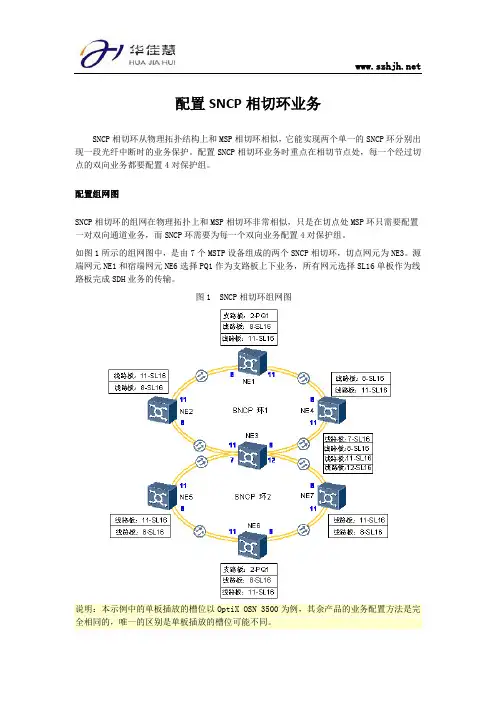

配置SNCP相切环业务

配置SNCP相切环业务

配置SNCP相切环业务

SNCP相切环从物理拓扑结构上和MSP相切环相似，它能实现两个单一的SNCP环分别出现一段光纤中断时的业务保护。配置SNCP相切环业务时重点在相切节点处，每一个经过切点的双向业务都要配置4对保护组。

配置组网图

SNCP相切环的组网在物理拓扑上和MSP相切环非常相似，只是在切点处MSP环只需要配置一对双向通道业务，而SNCP环需要为每一个双向业务配置4对保护组。

如图1所示的组网图中，是由7个MSTP设备组成的两个SNCP相切环，切点网元为NE3。源端网元NE1和宿端网元NE6选择PQ1作为支路板上下业务，所有网元选择SL16单板作为线路板完成SDH业务的传输。

图1 SNCP相切环组网图

说明：本示例中的单板插放的槽位以OptiX OSN 3500为例，其余产品的业务配置方法是完全相同的，唯一的区别是单板插放的槽位可能不同。

业务信号流和时隙分配

SNCP相切环上业务的流向不是唯一的，主要取决于在各个配置SNCP保护组的网元上如何选取与配置业务的工作通道和保护通道。需要注意在配置切点网元上的SNCP保护组时，每条双向业务在切点处都需要配置四个SNCP保护组。SNCP相切环上业务时隙的分配与单个SNCP环的分配方法一样。

业务的信号流和时隙分配如图2所示。业务在SNCP相切环上传输的流向和路径有多种，本例中设定环上业务从网元NE1上到环网中，在宿网元NE6下业务，切点网元NE3需要配置四个SNCP保护组，其工作业务流向为：NE1-NE2-NE3-NE5-NE6或者NE1-NE2-NE3-NE7-NE6。环上业务大小为5个E1业务。

图2 信号流和时隙分配图

配置过程

SNCP相切环业务配置除切点以外的网元与单一环网的SNCP业务配置方法相同。切点处网元需要为一条双向业务配置四个SNCP保护组。

前提条件  网络物理拓扑搭建完毕。

 网元、单板和光纤已经在U2000上创建成功。

配置MSP和SNCP相切环业务

配置MSP和SNCP相切环业务

[键入文字]

配置MSP和SNCP相切环业务

MSP和SNCP相切环的物理拓扑结构和MSP相切环以及SNCP相切环相似，配置MSP和SNCP相切环业务的重点在相切节点网元SDH业务的配置。

配置组网图

MSP和SNCP相切环的组网在物理拓扑上和MSP相切环以及SNCP相切环相似，只是在切点处MSP相切环只需要配置一对双向通道业务；SNCP相切环需要为四个接收业务各配置一个SNCP保护组；MSP和SNCP相切环需要配置到MSP环选收，到SNCP环双发的SNCP保护组。

MSP和SNCP相切环组网如图1所示，切点网元为NE3。源端网元NE1和宿端网元NE6选择PQ1作为支路板上下业务，所有网元选择SL16单板作为线路板完成SDH业务的传输。

图1 MSP与SNCP相切环组网图

说明：本示例中的单板插放的槽位以OptiX OSN 3500为例，其余产品的业务配置方法是完全相同的，唯一的区别是单板插放的槽位可能不同。 [键入文字]

业务信号流和时隙分配

MSP与SNCP相切环业务中的信号流和时隙分配，在MSP环上和单个MSP环网业务一样，在SNCP环上和单个SNCP环网业务一样。主要取决在相切网元选择的业务宿，这里只需要在相切网元配置一个保护组。

如图2所示，MSP与SNCP相切环业务的信号流和网元配置情况如下：

 SNCP工作业务信号流向：NE1←→NE2←→NE3。

 SNCP保护业务信号流向：NE1←→NE4←→NE3。

 复用段业务流向：NE5←→NE6。

 在相切网元NE3配置一个SNCP保护组。

 在网元NE2、网元NE4和网元NE5配置业务穿通。 [键入文字]

图2 MSP和SNCP相切环业务信号流和时隙分配图

[键入文字]

配置过程

MSP和SNCP相切环业务配置，在SNCP环网的业务与单一环网的SNCP业务配置方法相同，在MSP环网的业务和单一环网的MSP业务配置方法相同。切点网元只需要配置一个SNCP保护组。

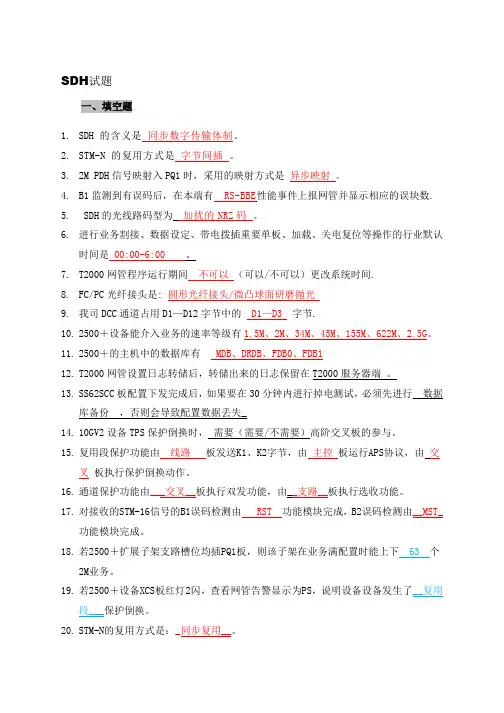

SDH试题

SDH试题

SDH试题

一、填空题

1. SDH 的含义是

同步数字传输体制。

2. STM-N 的复用方式是 字节间插 。

3. 2M PDH信号映射入PQ1时，采用的映射方式是 异步映射 。

4. B1监测到有误码后，在本端有 RS-BBE 性能事件上报网管并显示相应的误块数.

5. SDH的光线路码型为 加扰的NRZ码 。

6. 进行业务割接、数据设定、带电拨插重要单板、加载、关电复位等操作的行业默认时间是 00:00-6:00

。

7. T2000网管程序运行期间 不可以 （可以/不可以）更改系统时间.

8. FC/PC光纤接头是: 圆形光纤接头/微凸球面研磨抛光

9. 我司DCC通道占用D1—D12字节中的 D1—D3 字节.

10. 2500＋设备能介入业务的速率等级有1.5M、2M、34M、45M、155M、622M、2.5G。

11. 2500＋的主机中的数据库有 MDB、DRDB、FDB0、FDB1

12. T2000网管设置日志转储后，转储出来的日志保留在T2000服务器端

。

13. SS62SCC板配置下发完成后，如果要在30分钟内进行掉电测试，必须先进行 数据库备份 ，否则会导致配置数据丢失_

14. 10GV2设备TPS保护倒换时， 需要（需要/不需要）高阶交叉板的参与。

15. 复用段保护功能由 线路 板发送K1、K2字节，由 主控 板运行APS协议，由

交叉 板执行保护倒换动作。

16. 通道保护功能由___交叉__板执行双发功能，由__支路__板执行选收功能。

17. 对接收的STM-16信号的B1误码检测由 RST 功能模块完成，B2误码检测由__MST_功能模块完成。

18. 若2500＋扩展子架支路槽位均插PQ1板，则该子架在业务满配置时能上下 63 个2M业务。

19. 若2500＋设备XCS板红灯2闪，查看网管告警显示为PS，说明设备设备发生了__复用段___保护倒换。
