数控液压冲孔机参数设置文件定义简述

  • 格式：docx
  • 大小：17.75 KB
  • 文档页数：2

硕超数控 SUPERTIME

数控液压冲孔机参数设置文件定义简述

1,26,0,0 （模具参数：允许使用，冲孔直径26，X偏移，Y偏移）

1,22,0,0 （模具参数：允许使用，冲孔直径22，X偏移，Y偏移）

1,18,0,0 （模具参数：允许使用，冲孔直径18，X偏移，Y偏移）

0,100,0,0 （模具参数：未使用， X偏移，Y偏移）

0,0,0,0 （备用模具参数）

259 （定位板长度）

500 （X轴最大范围）

-130 （上料停车位置X）

330 （上料停车位置Y）

60 （夹钳1位置）

150 （夹钳2位置）

8 （定位速度）

5 （手动速度）

0 （备用时间参数）

(AD75参数:X缺省，Y缺省，最小值，最大值，X当前值，Y当前值，单位倍率)

1,6,"速度限幅(m/min)",10,10,1,30,15,15,100000

1,8,"加速时间(ms)",500,500,100,10000,250,250,1

1,10,"减速时间(ms)",500,500,100,10000,300,500,1

1,16,"前限位(mm)",0,0,-500,2000,1290,970,10000

1,18,"后限位(mm)",0,0,-500,2000,-170,28,10000

1,72,"参考点位置(mm)",0,0,-500,2000,-154,185,10000

0,0,"单位",0,0,0,3,0,0,1

0,1,"每转脉冲数",8192,8192,1,30000,8192,8192,1

0,2,"每转送进值(um)",10000,10000,1,60000,10000,10000,1

0,3,"送进值倍率",10,10,1,1000,10,10,1

0,4,"脉冲输出方式",1,1,0,3,1,1,1

0,5,"旋转方向",0,0,0,1,0,0,1

0,15,"螺距补偿(um)",0,0,0,10000,0,0,10

1,22,"到位命令范围(um)",50,50,1,30000,50,50,10

1,48,"寸动速度限幅(m/min)",5,5,1,10,5,5,100000

0,70,"回参方式",0,0,0,5,0,0,1

0,71,"回参方向",1,1,0,1,1,1,1

1,74,"回参速度",5,5,1,10,5,5,100000

1,76,"爬行速度",.2,.2,.01,1,.2,.2,100000

0,78,"回参重试",1,1,0,1,1,1,1

2,"19200,N,7,1" （通讯口选择：1-COM1;2-COM2 "波特率,奇偶校验,数据位,停止位"）

"C:\XBJ\prj\P3.PRJ\TEST5.WKF" （工件程序）

硕超数控 SUPERTIME

"03" （01或03）

注:通讯参数对应通讯模块设置, MODE SW 3 4 5 6 7 8 9 10 11 12

19200,N,7,1 1 0 1 0 1 1 0 0 0 0 1

9600,N,8,1 1 0 1 1 0 1 1 0 0 0 1

合集下载

数控液压冲孔机安全技术操作规程实用版

数控液压冲孔机安全技术操作规程实用版

YF-ED-J7171

可按资料类型定义编号

In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production,

Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.

（示范文稿）

二零XX年XX月XX日

数控液压冲孔机安全技术操作规程实用版 规程示范文本 文件编号：YF-ED-J7171

第 2 页 文件名 数控液压冲孔机安全技术操作规程实用版 日期 20XX年XX月 版次 1/1

编制人 XXXXXX

审核 XXXXXX

批准 XXXXXX

数控液压冲孔机安全技术操作规程实用版

提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。

运行前检查

一、经常检查设备安全措施是否有效，测试X轴和Y轴的极限开关是否起作用；“急停”按钮都是机械锁死的，必须旋动后，才能复位。要使机器开动，必须使所有的急停按钮复位。

二、定期通过油标的刻度线观察液压油的液面，当低于刻度中线时，应补充加油。

三、检查卸荷阀，确认处于卸荷状态。检查两台油泵的截门是否完全打开，否则会引起规程示范文本 文件编号：YF-ED-J7171

第 2 页 泵的噪音加剧或油泵不进油而导致油泵故障。

四、每天检查液压管路、气路是否有渗漏，压力是否正常，水冷却或风冷却是否良好。检查高压软管外皮层是否完好，接头附近有无拉脱现象，必要时及时更换，以免开裂。

数冲加工参数规定

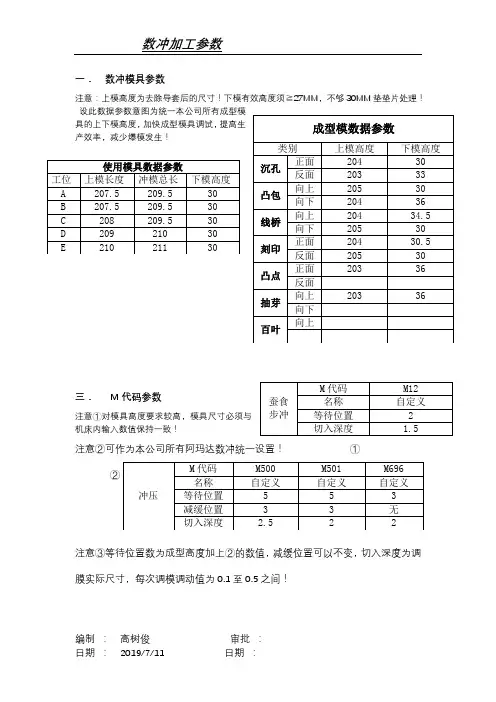

数冲加工参数规定
