版房拼版注意事项

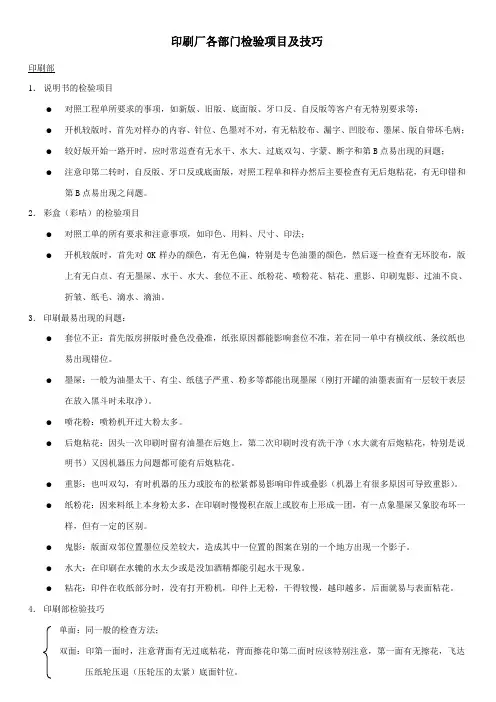

印刷厂各部门检验项目及技巧

印刷部

1． 说明书的检验项目

● 对照工程单所要求的事项，如新版、旧版、底面版、牙口反、自反版等客户有无特别要求等；

● 开机较版时，首先对样办的内容、针位、色墨对不对，有无粘胶布、漏字、凹胶布、墨屎、版自带坏毛病；

● 较好版开始一路开时，应时常巡查有无水干、水大、过底双勾、字蒙、断字和第B点易出现的问题；

● 注意印第二转时，自反版、牙口反或底面版，对照工程单和样办然后主要检查有无后炮粘花，有无印错和第B点易出现之问题。

2． 彩盒（彩咭）的检验项目

● 对照工单的所有要求和注意事项，如印色、用料、尺寸、印法；

● 开机较版时，首先对OK样办的颜色，有无色偏，特别是专色油墨的颜色，然后逐一检查有无坏胶布，版上有无白点、有无墨屎、水干、水大、套位不正、纸粉花、喷粉花、粘花、重影、印刷鬼影、过油不良、折皱、纸毛、滴水、滴油。

3． 印刷最易出现的问题：

● 套位不正：首先版房拼版时叠色没叠准，纸张原因都能影响套位不准，若在同一单中有横纹纸、条纹纸也易出现错位。

● 墨屎：一般为油墨太干、有尘、纸毯子严重、粉多等都能出现墨屎（刚打开罐的油墨表面有一层较干表层在放入黑斗时未取净）。

● 喷花粉：喷粉机开过大粉太多。

● 后炮粘花：因头一次印刷时留有油墨在后炮上，第二次印刷时没有洗干净（水大就有后炮粘花，特别是说明书）又因机器压力问题都可能有后炮粘花。

● 重影：也叫双勾，有时机器的压力或胶布的松紧都易影响印件或叠影（机器上有很多原因可导致重影）。

● 纸粉花：因来料纸上本身粉太多，在印刷时慢慢积在版上或胶布上形成一团，有一点象墨屎又象胶布坏一样，但有一定的区别。

● 鬼影：版面双邻位置墨位反差较大，造成其中一位置的图案在别的一个地方出现一个影子。

● 水大：在印刷在水辘的水太少或是没加酒精都能引起水干现象。

● 粘花：印件在收纸部分时，没有打开粉机，印件上无粉，干得较慢，越印越多，后面就易与表面粘花。

说明书拼版手册 16开拼版示意图

1-1骑马订—平张机印刷—16P齐头拼版示意图

开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x

成品宽度：w 成品高度：h

叼口位g：11～12mm 拖稍位x：5mm＜x≤g

出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)

折页方式：垂直三折

应用的纸张：定量在128g/㎡以下厚度的各类铜版纸、无光铜版纸和胶版纸张。

21-3无线胶订—平张机印刷—16P齐头拼版示意图

开纸宽度：W=4w＋2l＋b＋2r 开纸高度：H=2h＋b＋g＋x

成品宽度：w 成品高度：h

叼口位g：11～12mm 拖稍位x：5mm＜x≤g

出血位b：b＝3mm＋3mm 拉规位l：l≥5mm

铣背位r：2mm＋2mm

折页方式：垂直三折

应用的纸张：定量在128g/㎡以下厚度的各类铜版纸和胶版纸张。

注意:一本书的首P与末P订口处留5～6mm的白位。 31-5锁线订—平张机印刷—16P套16P(外帖)齐头拼版示意图

开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x

成品宽度：w 成品高度：h

叼口位g：11～12mm 拖稍位x：5mm＜x≤g

出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)

折页方式：垂直三折 注意：开纸宽W较小时可采用反拉规印刷方式

应用的纸张：定量在50～105g/㎡以下厚度的各类铜版纸和胶版纸张。

4 1-6锁线订—平张机印刷—16P套16P(内帖)齐头拼版示意图

开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x

成品宽度：w 成品高度：h

叼口位g：11～12mm 拖稍位x：5mm＜x≤g

出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)

折页方式：垂直三折 注意：开纸宽W较小时可采用反拉规印刷方式

应用的纸张：定量在50～105g/㎡以下厚度的各类铜版纸和胶版纸张。

龙源期刊网

折叠纸盒拼版方式优化及拼版文件处理

作者：牟信妮 刘晓晓

来源：《印刷技术·包装装潢》2015年第06期

对于折叠纸盒而言，灵活多变且富有创意的拼版方式能够显著提升包装印刷企业的生产效率和经济效益。但由于拼版工艺、拼版软件以及印品种类的多样化，使得折叠纸盒的实际拼版过程更加复杂，因此为了方便对折叠纸盒的生产过程、售后服务进行质量跟踪，在对折叠纸盒进行拼版时必须严格依据拼版标准进行。下面，笔者将对折叠纸盒拼版方式优化和拼版文件处理进行详细介绍。

拼版方式优化

1.套拼拼版方式优化

如图1所示，插入式折叠纸盒一般采用套拼的拼版方式，主要特点是充分利用盒形轮廓外凸与内凹部分进行拼接。套拼时既可拼接同种纸盒，也可拼接不同纸盒，以提高纸张利用率。

图1a所示折叠纸盒拼版尺寸为947mm×595mm，模切版采用双刀，不仅费用较单刀贵，而且浪费纸张和薄膜（需要覆膜的情况下），更重要的是，如果数量较多的小盒采用这种拼版方式，不仅会增加模切版的材料费用，而且模切完成后排废的工作量也会加大，一个人每天大约排废4板货。

龙源期刊网

为节约材料及人工成本，笔者对上述拼版方式进行了优化，将模切版由双刀改为单刀（如图1b所示），排版变得更紧凑，不仅节省了纸张与薄膜，排废的工作量也随之减少，由原来的1个人每天排废4板货增至12板货，节省了3倍人力，具体数据见表1。

2.平拼拼版方式优化

图2a为瓦楞纸盒优化前的拼版示意图，尺寸为980mm×757mm，拼版方式为平行排列，方式较普通，并无特殊排列，如果后道还需覆膜和裱纸，就会浪费大量薄膜、面纸和瓦楞纸板。

为此，笔者将平拼改为正反拼（如图2b所示），有效减少了瓦楞纸盒间的空隙，排版变得更为紧凑，节省了大量薄膜、面纸和瓦楞纸板，优化后的材料节省数据见表2。

印刷拼版基本知识[拼版的基本知识]

印刷品拼版专业术语的基本知识

出血：印刷品印完后，为使成品外观整齐，必须将不整齐的边缘裁切掉。裁掉的边缘一般需要留有一定的宽度，这个宽度就是“出血位”。设计师在设计印刷品时，一般要在成品尺寸外留3mm(如有特殊要也可以多留“出血位”)，以防止在成品裁切时裁少了露出纸色(白边)，裁多了会切掉版面内容。留出“出血位”，是设计师设计过程中必须要做的工作。

叼口：印刷机印刷时叨纸的宽度叫做咬口，咬口部分是印不上内容的。一般咬口尺寸为10mm-12mm。在拼版过程中，对纸张大小与页面位置计算时，必须要考虑这个尺寸。设置页面尺寸时加出咬口宽度。

切口宽度：指成品图文区域到成品的装订边以外的其它各边的距离。通常至少设置成与出血相同的尺寸。

例：“出血位”是3mm，则切口宽度至少为3mm。

订口：订口指印刷成品的装订边。订口宽度指图文区域到成品订边的距离。一般无线胶订、骑马订时，订口宽度和翻口方向宽度是一样的。如果装订方式为平订或胶订，由于装订时要占有一定的宽度，订口宽度应比切口宽度宽一点。这样，成品两边的空白位置就会一致。

贴：配页成书时，一张纸(不论大小)上的所有面码组成一帖。(俗称带)

裁切线：裁切线是成品切边时的指示线。

图边线：图边线指有效印刷面积的指示线。

中线：中线是印刷品的水平、垂直等分线，中线可用来在正反印刷时作为正面、反面套印对位用，也可用来在第一色印刷时对印版定位以及后面印色的印版定位用。 轮廓线：一般用作模切线，是包装容器的后加工方式之一。

印张：一张印有很多页面的纸张叫一个印张，纸张常用4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4P、8P、12P等(P即为英文Page的缩写)。
