最新HS-40型混凝土渗透仪操作规程

混凝土渗透性测试方法

混凝土渗透性测试方法

混凝土是建筑结构中最常用的材料之一，因其强度、耐久性等优点而备受青睐。然而，混凝土的渗透性却是其不足之处，因为混凝土的渗透性会导致其在遇到水或潮湿的环境中出现腐蚀、裂纹等问题。因此，混凝土的渗透性测试方法非常重要，可以帮助我们评估混凝土的性能并采取相应的措施。

下面是一些常见的混凝土渗透性测试方法：

1. 水浸法

水浸法是一种简单易行的混凝土渗透性测试方法。该方法的原理是将混凝土样品放入水中，测量其重量变化以确定其渗透性。具体步骤如下：

(1) 准备混凝土样品。将混凝土样品切成规定的尺寸，然后在室温下干燥24小时。

(2) 称量样品重量。用天平称量干燥后的样品重量，记录下来。

(3) 放入水中。将样品放入水中，浸泡24小时。

(4) 称量样品重量。将样品取出，用纸巾擦干表面水分，然后再次称量样品重量，记录下来。

(5) 计算渗透性。根据样品重量的变化计算渗透性，计算公式为：

渗透性 = (m2 - m1) / m1

其中，m1为样品干重，m2为样品浸泡后的重量。

2. 水压法

水压法是一种常用的混凝土渗透性测试方法，适用于高强度混凝土等材料。该方法的原理是将混凝土样品置于水中，然后将水压力逐渐增加，测量渗透水量以确定其渗透性。具体步骤如下：

(1) 准备混凝土样品。将混凝土样品切成规定的尺寸，然后在室温下干燥24小时。

(2) 调整水压力。将样品置于水中，然后将水压力逐渐增加，直到水流开始从样品中渗出。

(3) 测量渗透水量。在水压力稳定的情况下，测量渗透水量，记录下来。

(4) 计算渗透性。根据渗透水量计算渗透性，计算公式为：

渗透性 = Q / (A * t * P)

其中，Q为渗透水量，A为样品截面积，t为渗透时间，P为水压力。

3. 气压法

气压法是一种用气体代替水的混凝土渗透性测试方法，可以用于测量混凝土空隙率和渗透性。该方法的原理是将混凝土样品置于真空中，然后通过气压差测量气体通过混凝土的速度以确定其渗透性。具体步骤如下：

韶关市粤北工业开发区

建成混凝土有限公司试验室

仪

器

操

作

规砂浆稠度仪操作规程

1、 用湿布擦干净盛浆容器和试锥表面，并用少量润滑油轻擦拭滑 杆，使滑杆能自由滑动；

2、 将砂浆拌合物一次装入容器，用捣棒自容器中心向边缘插捣25 次，然后将容器置于稠度测定仪的底座上；

3、 拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表 面刚接触滑杆上端并将指针对零点上；

4、 拧开制动螺丝，同时计时间，待10S立即固定螺丝，将齿条测杆 下端接触滑杆上端，从刻度盘上读出下沉深度（精确到1mm）即为 砂浆的稠度值；

5、 圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重 新取样测定

之。

6、 每次测试完毕后，应及时清理试样，将仪器檫拭干净。压力泌水仪操作规程

1、 将混凝土拌合物装入容器大约1/2处，摊平后用捣棒由边缘向中 心均匀地捣20次，用橡皮锤轻轻地在容器外敲打5-10次，直至捣孔 消失并不见大气泡为止；

2、 装入混凝土拌合物至容器口以下30mm处，进行同样的插捣和振

实操作后，用抹刀将表面抹平；

3、 将容器外表擦干净，称容器和混凝土试样的总重 Go ；

4、 将油泵上橡胶油管的接套与千斤顶上的接头配合 ，再分别旋紧油 泵及千斤顶上的放油螺钉；

5、 安装完毕后尽快给混凝土试样施加压力至 3.5MPa，立即打开泌 水阀门，同时开始计时，并保持恒压，泌出的水接入200ml量筒 里。加压至10S时读取泌水量Vio，加压至140S时读取泌水量V140 ；

6、油泵应及时补充油防止空吸现象，如较长时间载荷，只需放松油 泵上的放油螺钉，拔出橡胶油管上的接套，高压管与油泵相接时必 须紧密注意安全。

电子静水力学天平操作规程

1、 操作准备:将静水力学天平置于稳定、平整的工作台上，用调节

锣丝适当调整高度，使水准器中的水泡位于圆圈中心； 2、 开机：将天平电源开关关掉，接通220V电源。打开电源开关， 显示0.0”称量模式；

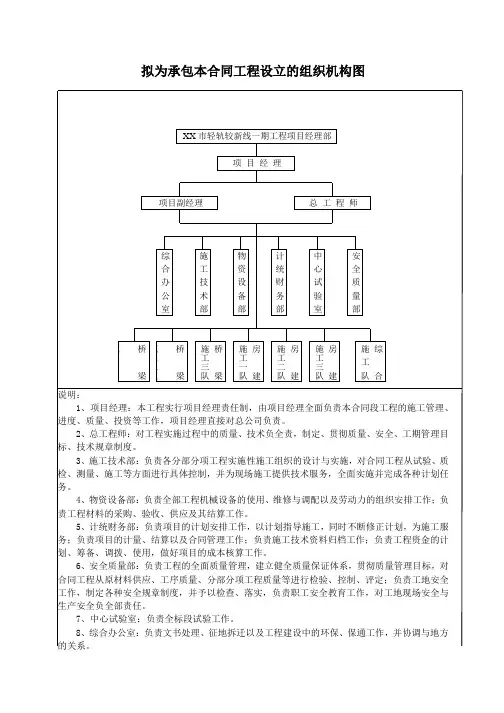

拟为承包本合同工程设立的组织机构图

说明：

1、项目经理：本工程实行项目经理责任制，由项目经理全面负责本合同段工程的施工管理、进度、质量、投资等工作，项目经理直接对总公司负责。

2、总工程师：对工程实施过程中的质量、技术负全责，制定、贯彻质量、安全、工期管理目标、技术规章制度。

3、施工技术部：负责各分部分项工程实施性施工组织的设计与实施，对合同工程从试验、质检、测量、施工等方面进行具体控制，并为现场施工提供技术服务，全面实施并完成各种计划任务。

4、物资设备部：负责全部工程机械设备的使用、维修与调配以及劳动力的组织安排工作；负责工程材料的采购、验收、供应及其结算工作。

5、计统财务部：负责项目的计划安排工作，以计划指导施工，同时不断修正计划，为施工服务；负责项目的计量、结算以及合同管理工作；负责施工技术资料归档工作；负责工程资金的计划、筹备、调拨、使用，做好项目的成本核算工作。

6、安全质量部：负责工程的全面质量管理，建立健全质量保证体系，贯彻质量管理目标，对合同工程从原材料供应、工序质量、分部分项工程质量等进行检验、控制、评定；负责工地安全工作，制定各种安全规章制度，并予以检查、落实，负责职工安全教育工作，对工地现场安全与生产安全负全部责任。

7、中心试验室：负责全标段试验工作。

8、综合办公室：负责文书处理、征地拆迁以及工程建设中的环保、保通工作，并协调与地方的关系。 XX市轻轨较新线一期工程项目经理部

项 目 经 理

项目副经理 总 工 程 师

综合办公室 施工技术部 物资设备部 计统财务部 中心试验室 安全质量部

桥

梁 施工一队 桥

梁 施工二队 桥

梁 施工三队 房

建

施工一队 综

合 施

工

队 房

建

施工二队 房

建

施工三队 项目经理部实行定人定岗责任制，各项管理规章制度的执行责任到人，公司不定期对项目经理部实行检查，确保各项管理制度和管理目标的落实。

表3 拟投入本合同工程的主要施工机械表 机械名称 规格

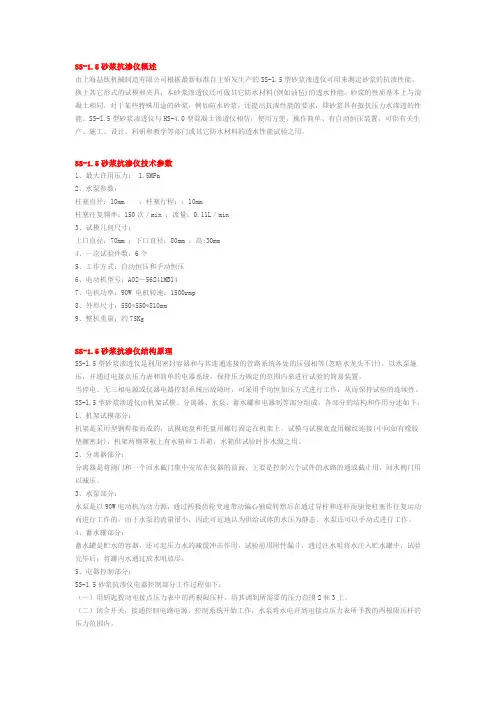

SS-1.5砂浆抗渗仪概述

由上海喆钛机械制造有限公司根据最新标准自主研发生产的SS-l.5型砂浆渗透仪可用来测定砂浆的抗渗性能。换上其它形式的试模和夹具，本砂浆渗透仪还可做其它防水材料(例如油毡)的透水性能。砂浆的性质基本上与混凝土相同，对于某些特殊用途的砂浆，例如防水砂浆，还提出抗渗性能的要求，即砂浆具有抵抗压力水渗透的性能。SS-l.5型砂浆渗透仪与HS-4.0型混凝土渗透仪相仿，使用方便，操作简单、有自动恒压装置，可供有关生产、施工、设计、科研和教学等部门或其它防水材料的透水性能试验之用。

SS-1.5砂浆抗渗仪技术参数

1、最大许用压力： 1.5MPa

2、水泵参数：

柱塞直径：10mm ；柱塞行程；：10mm

柱塞往复频率：150次／min ；流量：0.11L／min

3、试模几何尺寸：

上口直径：70mm ；下口直径：80mm ；高:30mm

4、一次试验件数：6个

5、工作方式：自动恒压和手动恒压

6、电动机型号：AO2—56241MBl4

7、电机功率：90W 电机转速：1500rmp

8、外形尺寸：550*550*810mm

9、整机重量：约75Kg

SS-1.5砂浆抗渗仪结构原理

SS-l.5型砂浆渗透仪是利用密封容器和与其连通连接的管路系统各处的压强相等(忽略水龙头不计)，以水泵施压，并通过电接点压力表和简单的电器系统，保持压力规定的范围内来进行试验的简易装置。

当停电、无三相电源或仪器电器控制系统出故障时，可采用手动恒加压方式进行工作，从而保持试验的连续性。

SS-l.5型砂浆渗透仪由机架试模、分离器、水泵、蓄水罐和电器制等部分组成，各部分的结构和作用分述如下：

1、机架试模部分：

机架是采用型钢焊接而成的，试模底盘和托盘用螺钉固定在机架上，试模与试模底盘用螺纹连接(中间如有橡胶垫圈密封)，机架两侧罩板上有水箱和工具箱，水箱供试验时作水源之用。

2、分离器部分：

分离器是将阀门和一个回水截门集中安放在仪器的前面，主要是控制六个试件的水路的通或截止用，回水阀门用以减压。
