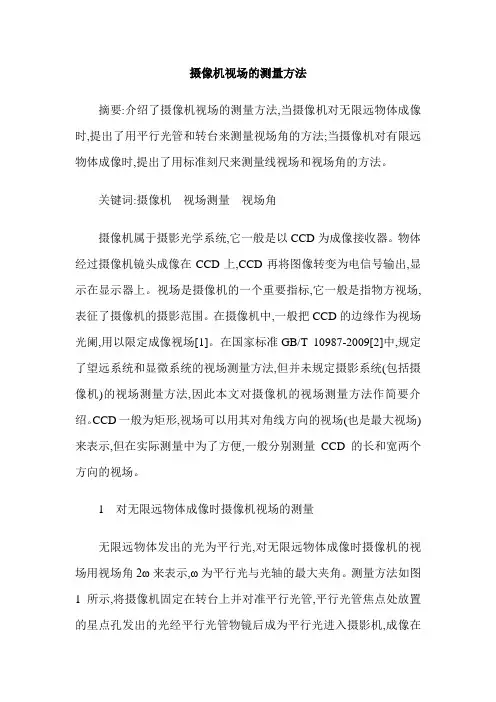

摄像机视场的测量方法
摘要:介绍了摄像机视场的测量方法,当摄像机对无限远物体成像时,提出了用平行光管和转台来测量视场角的方法;当摄像机对有限远物体成像时,提出了用标准刻尺来测量线视场和视场角的方法。
关键词:摄像机 视场测量 视场角
摄像机属于摄影光学系统,它一般是以CCD为成像接收器。物体经过摄像机镜头成像在CCD上,CCD再将图像转变为电信号输出,显示在显示器上。视场是摄像机的一个重要指标,它一般是指物方视场,表征了摄像机的摄影范围。在摄像机中,一般把CCD的边缘作为视场光阑,用以限定成像视场[1]。在国家标准GB/T 10987-2009[2]中,规定了望远系统和显微系统的视场测量方法,但并未规定摄影系统(包括摄像机)的视场测量方法,因此本文对摄像机的视场测量方法作简要介绍。CCD一般为矩形,视场可以用其对角线方向的视场(也是最大视场)来表示,但在实际测量中为了方便,一般分别测量CCD的长和宽两个方向的视场。
1 对无限远物体成像时摄像机视场的测量
无限远物体发出的光为平行光,对无限远物体成像时摄像机的视场用视场角2ω来表示,ω为平行光与光轴的最大夹角。测量方法如图1所示,将摄像机固定在转台上并对准平行光管,平行光管焦点处放置的星点孔发出的光经平行光管物镜后成为平行光进入摄影机,成像在CCD上,并在显示器上显示出来。旋转转台,让星点孔的像从显示器上整个图像的一边移动到另一边,此过程中转台转过的角度即为所测的视场角2ω。测量完一个方向的视场角后,把摄像机绕光轴旋转90°,再测量另一个方向的视场角。
测量用的平行光管的口径要越大越好,至少应该不小于摄像机的入瞳直径。旋转时摄像机的旋转中心要尽量接近摄像机的入瞳中心。设入瞳中心为O,旋转中心为O′,如果O′与O相距较远,则在旋转过程中很可能会使整个入瞳不在平行光束的口径内,从而没有平行光线能进入摄像机,这就需要使用更大口径的平行光管。如果旋转中心就是入瞳中心O,那么在平行光管的口径不小于入瞳直径时,无论怎么旋转,整个入瞳都不会超出平行光束的口径范围。在转动转台时,如果发现星点孔的像尚未移动到图像的边缘时即已消失,则说明入瞳已经旋转出了平行光束的口径范围,需要让旋转中心更加接近入瞳中心或者加大平行光管的口径。
