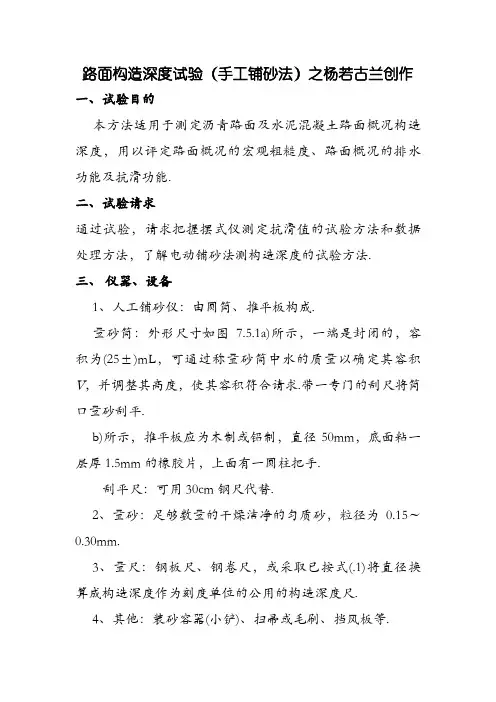

路面构造深度试验（手工铺砂法）之杨若古兰创作一、试验目的本方法适用于测定沥青路面及水泥混凝土路面概况构造深度，用以评定路面概况的宏观粗糙度、路面概况的排水功能及抗滑功能.二、试验请求通过试验，请求把握摆式仪测定抗滑值的试验方法和数据处理方法，了解电动铺砂法测构造深度的试验方法.三、仪器、设备1、人工铺砂仪：由圆筒、推平板构成.量砂筒：外形尺寸如图7.5.1a)所示，一端是封闭的，容积为(25±)mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合请求.带一专门的刮尺将筒口量砂刮平.b)所示，推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手.刮平尺：可用30cm钢尺代替.2、量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.30mm.3、量尺：钢板尺、钢卷尺，或采取已按式(.1)将直径换算成构造深度作为刻度单位的公用的构造深度尺.4、其他：装砂容器(小铲)、扫帚或毛刷、挡风板等.四、试验步调1、量砂筹办：取洁净的细砂晾干、过筛，取0.15～0.30mm的砂置适当的容器中备用.量砂只能在路面上使用一次，不宜反复使用.回收砂必须经干燥、过筛处理后方可使用.2、对测试路段按随机取样选点的方法，决定测点所在横断面地位.测点应选外行车道的轮迹带上，距路面边沿不该小于1m.3、用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm.4、用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平.不成直接用量砂筒装砂，以避免影响量砂密度的均匀性.5、将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外反复做摊铺活动，稍稍用力将砂仔细地尽可能地向外摊开，使砂填入凹凸不服的路概况的空隙中，尽可能将砂摊成圆形，其实不得在概况上留有浮动余砂.留意摊铺时不成用力过大或向外推挤.6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，精确至5mm.7、按以上方法，同一处平行测定很多于3次，3个测点均位于轮迹带上，测点间距3～5m.该处的测定地位以两头测点的地位暗示.五、计算1、路面概况构造深度测定结果按下式计算：式中：TD——路面概况构造深度，mm；V——砂的体积，25cm3；D——推平砂的平均直径，mm.2、每一处均取3次路面构造深度的测定结果的平均值作为试验结果，精确至0.1mm.3、计算每一个评定区间路面构造深度的平均值、尺度差、变异系数.六、陈述1、列表逐点陈述路面构造深度的测定值及3次测定的平均值，当平均值小于0.2mm时，试验结果以<0.2mm暗示.2、每一个评定区间路面构造深度的平均值、尺度差、变异系数.。
路面构造深度（铺砂法）检测报告
共页第页委托单位报告编号
施工单位样品编号
工程名称样品数量
工程部位代表批量
建设单位监理单位
生产厂家委托人
检测场所地址联系电话
样品名称委托日期
规格型号检测日期
样品状态检测类别
检测设备检测环境
检测依据
检测内容
路段桩号
检测位置平均构造深度（mm）单项评定
平均值（mm）标准差（mm）变异系数（%）
检测结论
检测单位检测专用章(盖章)
签发日期：年月日检测说明
批准：审核：主检：
路面构造深度（铺砂法）检测原始记录
共
页第页
委托编号样品编号样品名称环境条件样品状态规格型号检测依据检测日期
设备名称设备编号设备状态
检测内容
路段桩号
砂的体积V (cm³)
测点桩号
横距（m）
摊铺直径（mm）
构造深度TD （mm）
1
D 2
D 平均值D
单个值
平均值
平均值（mm）标准差变异系数（%）
检测说明
2
2
1D D D +=
,2
2318314
1000D D V
TD =
=
π校核：主检：。
T0961-1995 手工铺砂法测定路面构造深度试验方法1 目的与适用范围本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观结构。
2 仪具与材料技术要求本方法需要下列仪具与材料：（1）人工铺砂仪：由圆筒、推平板组成。
①量砂筒：形状尺寸如图。
一端是封闭的，容积为25mL±0.15mL，可通过称量砂筒中的水质量确定其容积V，并调整其高度，使其符合规定。
带一专门的刮尺，可将筒口量砂刮平。
②推平板：形状尺寸如图。
推平板应为木质或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
③刮平尺：可用30cm厚钢板尺替代。
量砂筒（单位：mm）推平板（单位：mm）（2）量砂：足够数量的干燥洁净的匀质砂，粒径0.15～0.3mm。
（3）量尺：钢板尺、钢卷尺，或采用已按公式将直径换算成构造深度作为刻度单位的专用的构造深度尺。
（4）其他：装砂容器（小铲）、扫帚或毛刷、挡风板。
3 方法与步骤3.1准备工作（1）量砂准备：取洁净的细砂，晾干过筛，取0.15～0.3mm的砂置适当的容器中备用。
量砂只能在路面上使用一次，不宜重复使用。
（2）按规程的方法，对测定路段按随机取样选点的方法，决定测点所在横断面位置。
测点应选在车道的轮迹带上，距路面边缘不应小于1m。
3.2测试步骤（1）用扫帚或毛刷将测点附近的路面清扫干净，面积不小于30cm*30cm。
（2）用小铲装砂，沿筒壁向圆筒中注满砂，手提圆筒上方，在硬质路表面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。
（不可直接用量砂筒装砂，以免影响筒内量砂的密度均匀性。
）（3）将砂倒在路面上，用底面粘有橡胶板的推平板，由里向外重复作旋转摊铺运动，稍稍用力将砂细心的尽可能向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面留有浮动砂砾。
注意摊铺时不可用力过大或向外推挤。
（4）用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，精确至5mm。
