《AUTOCAD》课程授课计划

1
岳阳职业技术学院
2014年上 学期课程教学计划
（试用）

系（院）部：机电工程系
课 程 名称：AutoCAD2014
授 课 教师：钟 波

2014年2月8日

《AUTOCAD》课程授课计划

2
《AutoCAD机械制图》课程教学计划
一、基本信息
课程信息 课程名称 AutoCAD 计划信息 授 课 班 级 机电高职（5）10-1
课程代码 58020101
课程类别 专业基础课 计划课时 96+1

教材信息 教材名称 AutoCAD机械制图教程 其他信息 编 制 人 钟波
教材编码号 ISBN978-7-302-16987-1 编制日期 2014.02
出版社 湖南大学出版社
出版时间 2006.05
教研室意见：

教研室主任签名：
年 月 日

系(部、院)意见：


系(部、院)主任签名：
年 月 日

要求：
1.课程教学安排根据学期开课计划分课程制定，同一专业层次平行班级执行同一个课程
教学安排，不同的专业、不同的层次应分别制定课程教学安排。
2.课程教学安排纸制文件一式两份：教师自存一份，上交系部一份；电子文档一份上交
系部。系部将所有课程教学安排电子整理归类后报教务处备案.

《AUTOCAD》课程授课计划

3
二、课程性质

1.课程地位与作用:
机械图样是表达设计思想、制造机器和进行技术交流的重要

工具，是机器制造业中用来指导生产、组织生产的技术性文件是工科类学生必修的重要技术
基础课， 是培养学生对所学专业的情感和对机械专业兴趣和爱好的重要途径， 同时也是每
个从事工程技术相关专业的技术人员都必须熟练掌握的基本技能，在以强化机械测绘能力、
机械加工能力、工艺编制等核心职业能力的课程体系中，处于主干、基石地位。

通过本课程学习，学生在对测绘减速器全套图纸的工作过程中，不仅要学会识图、 绘
图、测绘等技能，更能养成严谨精细、认真负责、一丝不苟的的工作作风，形成良好的职业
素养，为后续的机械设计与制造、Pro/E 等十余门课程 学习和适应工作岗位奠定坚实的基
础。通过本课程的学习，可达到工科专业学生必须掌握的实践技能，可以参加相应工种的技
能考核和专业竞赛。

2.课程特点:
课程内容完全体现以“真设备、真项目、真要求”的真实性集成，营

造与生产工作现场相一致的职业教育环境。它主要包含对减速器进行拆装，从减速器等实
例中引出基本知识，结合每一个任务的所需知识逐步解决任务中相应问题；布置真实的工作
任务，结合企业测绘实际工作过程，达到学生能够熟练掌握测绘技术、尺寸圆整等专业能力、
解决实际问题的方法能力及能适应环境的社会能力。

三、课程设计
（一）课程目标
1．能力目标
课程能力目标
序号
整 体 能 力 目 标
1
能正确使用常用工具和专用工具 ，正确拆卸机械零部件 ，具有零件尺寸基本测量
能力

2
正确使用《机械制图国家标准》手册 ，具有查阅工具书的能力。

3
掌握投影法的概念与分类 ，掌握正投影法的性质 ，掌握点、线、面的投影规律 ，
掌握第一角和第三角投影规律，具有基本计算机绘图能力。

4
空间思维和逻辑思维能力，分析判断能力

5
掌握零件结构分析方法及步骤 ，对基本体分析能力，三维绘图能力。

6
测量工具的正确使用方法 ，表面粗糙度的测量方法和选用方法 ，测绘的尺寸圆整
与协调方法 ，零部件测绘的一般方法和步骤

7
零件剖视图的正确表达方法，合理标注公差 ，正确选择尺寸基准及其标注方法，
正确选择、标注粗糙度，掌握基本零件的表达方法，读零件图的方法，准确绘制机
械装配图，并给予正确标注 。

《AUTOCAD》课程授课计划

4

2．知识目标

课程的知识目标
序号 知 识 目 标
1
了解机械部件、零件概念、作用，机械零部件拆卸方法、步骤及注意事项 正确使
用常用工具和专用工具，零部件拆卸后的正确放置、分类与清洗方法，部件工作原
理，文明生产、安全操作常识。

2 掌握机械制图国家标准及投影法基本知识和平面图形的分析与绘制。
3 掌握零件结构分析，零件表达方法选择，绘制零件三维图形。
4
了解测量工具和测量方法。测绘的尺寸圆整与协调，零件件测绘的一般方法。

5
软件的工作环境、特点和作图过程

3．素质目标
课程的素质目标
序号 素 质 目 标
1
重视实践、善于与工人相结合，注重在劳动观点、理论联系实际等工程技术人员应
具备的基本素质方面的培养和锻炼

2 注重生产意识、质量意识、环保意识和经济意识的培养
3 爱护国家财产，遵守劳动纪律及操作规范

《AUTOCAD》课程授课计划

5
（二）课程设计与教学安排
课程设计与教学安排表

模块名称（章） 单元模块 （单元教学） 任 务 能力目标 知识目标 教学方式手段 计划 课时 (节) 授课地
点

二维 画线技巧 1、能绘制矩形、多段线及对称图形； 2、能编辑多段线。 Rectang、Cha、Fillet、Mirror、Pl、Pedit命令 多媒体教学 4 模具机房

画复杂的
圆弧连接
1、能绘制圆环、多线； 2、能变换坐标系。 Do、Ml、Mledit、Move、Rotate、Stretch命令 多媒体教学 4 模具机房

画对称及
倾斜图形
1、能绘制样条曲线、云线及均布图形； 2、能使用二维填充命令。 Spline、Revcloud、Solid Array、Explode命令 多媒体教学 4 模具机房

绘图基本技巧 画具均布特征的图形 1、能区分中心投影法和平行投影法。 2、能建立三面投影体 1、中心投影法、斜投影法。 2、三视图的形成过程； 3、三视图间对应关系。 多媒体教学 4 模具机房
模具机房

书写单行
及多行文
字

系； 3、能找到三视图间的对应和方位关系。

标注公关
及形位公
差

1、能绘制二维平面的点； 2、能判断两点的相对位置。 1、点的三面投影； 2、两点的相对位置。 4 4 模具机房

面域造型
的方法
1、能绘制直线及判断点是否在直线上； 2、能区别不同位置的直线。 1、直线的三面投影； 2、各种位置直线的投影。 多媒体教学 4 模具机房

使用图块
及属性
1、能判别各种位置平面的投影； 2、能判断直线和点是否在平面上。 1、各种位置平面的投影； 2、属于平面的直线和点。 多媒体教学 6 模具机房

《AUTOCAD》课程授课计划

6
装配图 零件图 轴类零件绘制技巧 4
叉架类零
件绘制技
巧

4

箱体类零
件绘制技
巧

4

三维 三维建模 画轴测图的技巧 4
实体建模
的技巧
4

三维模型
生成二维
视图

4

合集下载

CAD授课计划

CAD授课计划

CAD授课计划一、背景介绍计算机辅助设计（CAD）是一种利用计算机技术辅助进行设计和创造的方法，广泛应用于工程设计、建造设计、产品设计等领域。

为了提高学生的CAD技能，我们制定了以下CAD授课计划。

二、课程目标1. 熟悉CAD软件的基本操作和界面；2. 掌握CAD绘图的基本技巧和方法；3. 能够使用CAD进行二维和三维设计；4. 培养学生的创新思维和解决问题的能力。

三、课程安排1. 第一周：CAD基础知识介绍- 介绍CAD的定义、发展历程和应用领域；- 讲解CAD软件的安装和界面布局；- 演示CAD软件的基本操作，如绘图、修改、保存等。

2. 第二周：CAD绘图基础- 介绍CAD绘图的基本概念和绘图工具；- 演示CAD绘制线段、圆、弧等基本图形的方法；- 练习绘制简单的二维图形。

3. 第三周：CAD二维设计- 讲解CAD二维设计的原理和方法；- 演示CAD绘制平面图、剖视图、尺寸标注等操作；- 练习绘制包括尺寸标注的完整平面图。

4. 第四周：CAD三维建模基础- 介绍CAD三维建模的基本概念和方法；- 演示CAD绘制三维实体、表面等操作；- 练习绘制简单的三维模型。

5. 第五周：CAD三维建模进阶- 讲解CAD三维建模的高级技巧，如倒角、镜像、阵列等；- 演示CAD绘制复杂的三维模型；- 练习绘制包括复杂特征的三维模型。

6. 第六周：CAD项目实践- 分组进行CAD项目实践，要求学生根据所学知识设计一个实际工程或者产品；- 指导学生进行CAD建模、装配和渲染等操作；- 学生展示并讲解自己的项目成果。

四、教学方法1. 讲授结合实例演示：通过讲解CAD知识点，并结合实际案例进行演示，匡助学生理解和掌握CAD的操作方法。

2. 实践操作：每节课都安排一定的实践练习，让学生动手操作CAD软件，巩固所学知识。

3. 个性化指导：根据学生的不同水平和需求，提供个性化的指导和辅导，匡助学生解决遇到的问题。

4. 项目实践：通过项目实践，培养学生的综合运用CAD技能的能力，并提高解决实际问题的能力。

CAD授课计划

CAD授课计划

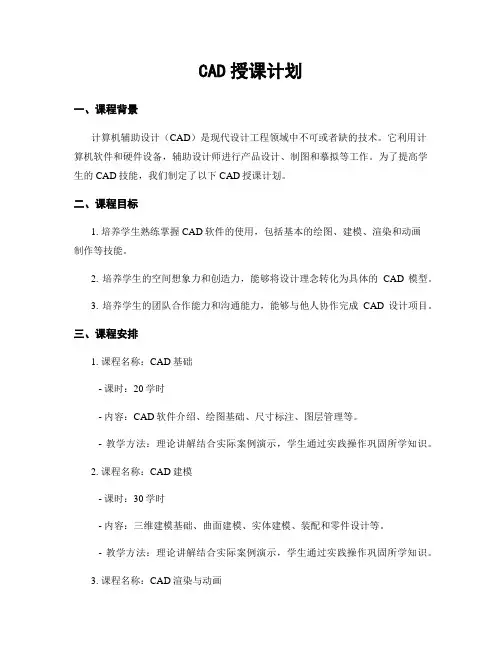

CAD授课计划一、课程背景计算机辅助设计（CAD）是现代设计工程领域中不可或者缺的技术。
