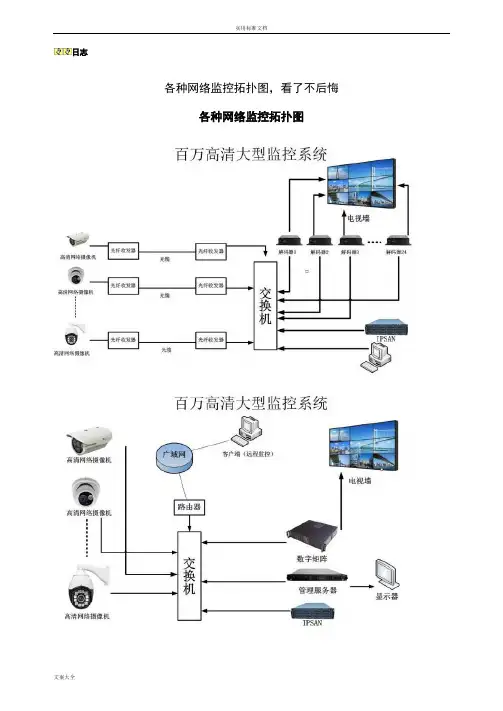

监控系统的网络拓扑图在现代信息技术的高速发展下，监控系统成为了企业或机构管理的重要环节。
监控系统能够实时监测和记录各种设备和资源的状态，并及时报警，以便及时采取措施避免潜在的风险。
然而，在构建监控系统时，网络拓扑图的设计是至关重要的，它能够展示整个网络结构的布局和连接方式，为监控系统的建设提供必要的指导和依据。
一、网络拓扑图的定义和作用网络拓扑图是指用图形化的方式表示网络中各个设备之间的物理连接关系和逻辑结构。
通过网络拓扑图，我们可以清晰地了解整个网络的架构、各个设备之间的连接方式和通信路径。
它在监控系统建设中扮演着重要的角色，具有以下几个方面的作用：1. 系统规划和设计：网络拓扑图能够帮助规划和设计监控系统的整体结构和布局，包括设备的选型、位置安排和连接方式等。
2. 故障排查和修复：当网络出现故障时，拓扑图可以帮助工程师迅速定位和排查故障点，以便及时修复，保障监控系统的正常运行。
3. 系统扩展和升级：随着业务的发展和需求的变化，监控系统可能需要进行扩展和升级。
网络拓扑图可以提供清晰的网络结构，为系统的扩展和升级提供指导。
4. 安全性评估和防护：通过拓扑图，安全工程师能够全面了解网络中各个设备之间的连接，有助于评估系统的安全性，并采取必要的防护措施。
二、网络拓扑图的设计要素在设计网络拓扑图时，需要考虑以下要素，以确保图形的准确性和易读性：1. 设备和节点：将网络中的各种设备和节点，如服务器、交换机、路由器等，以符号或图标的形式表示在拓扑图中。
2. 连接线和路径：通过连接线或箭头来表示设备之间的物理连接或逻辑路径。
连接线的颜色和样式可以根据不同类型的连接进行区分，提高图形的清晰度。
3. 设备的位置和布局：在拓扑图中，设备的位置和布局应根据实际网络结构进行合理安排，使得图形更加直观和易读。
4. 标签和文字说明：每个设备或节点都应该标上名称或编号，并在需要时添加文字说明，以便更好地理解拓扑图。
5. 图例和注释：为了使拓扑图更加易读和易懂，可以提供图例和注释，解释各种符号和线条的含义。
