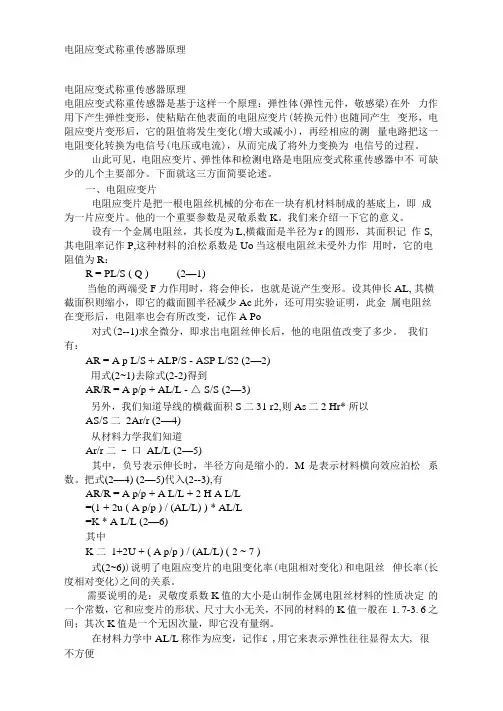

电阻应变式称重传感器原理电阻应变式称重传感器原理电阻应变式称重传感器是基于这样一个原理：弹性体(弹性元件，敬感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。

山此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的儿个主要部分。

下面就这三方面简要论述。

一、电阻应变片电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。

他的一个重要参数是灵敬系数K。

我们来介绍一下它的意义。

设有一个金属电阻丝，其长度为L,横截面是半径为r的圆形，其面积记作S,其电阻率记作P,这种材料的泊松系数是Uo当这根电阻丝未受外力作用时，它的电阻值为R：R = PL/S ( Q ) (2—1)当他的两端受F力作用时，将会伸长，也就是说产生变形。

设其伸长AL, 其横截面积则缩小，即它的截面圆半径减少Ac此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作A Po对式(2--1)求全微分，即求岀电阻丝伸长后，他的电阻值改变了多少。

我们有：AR = A p L/S + ALP/S - ASP L/S2 (2—2)用式(2~1)去除式(2-2)得到AR/R = A p/p + AL/L - △ S/S (2—3)另外，我们知道导线的横截面积S二31 r2,则As二2 Hr* 所以AS/S 二2Ar/r (2—4)从材料力学我们知道Ar/r 二 - 口AL/L (2—5)其中，负号表示伸长时，半径方向是缩小的。

M是表示材料横向效应泊松系数。

把式(2—4) (2—5)代入(2--3),有AR/R = A p/p + A L/L + 2 H A L/L=(1 + 2u ( A p/p ) / (AL/L) ) * AL/L=K * A L/L (2—6)其中K 二1+2U + ( A p/p ) / (AL/L) ( 2 ~ 7 )式(2~6))说明了电阻应变片的电阻变化率(电阻相对变化)和电阻丝伸长率(长度相对变化)之间的关系。

2IND570xx称重显示控制器METTLER TOLEDO Service可靠性能背后的核心服务感谢您选择梅特勒-托利多的产品与服务。

请遵守本手册中的说明与规范，正确使用您的产品。

为确保产品性能的可靠性与准确度，建议定期对产品进行校准与维护（必须由专业服务人员完成）。

如需订购其它服务项目，请及时与我们联系。

了解更多信息，请登录：/service。

通过以下多种方式，可以确保您的投资得到最大的回报：1. 注册您的产品：我们诚挚地邀请您通过/productregistration注册您的产品，以及时获得关于产品改进、升级等方面的重要信息。

2. 联系梅特勒-托利多的服务人员：测量价值的关键在于准确度——不合格的秤台可能会降低质量、减少利润、增加风险。

梅特勒-托利多提供及时有效的服务，确保您产品的测量准确度、优化运行时间与设备寿命。

–安装、配置、集成与培训：我们的服务代表是经过工厂培训的称重设备专家。

我们确保您的称重设备可以随时经济高效地投入生产。

我们的服务人员训练有素，是您成功的坚实后盾。

–初始校秤文件：每台工业秤都有特殊的安装环境与应用要求，因此，性能测试与认证必不可少。

我们的校秤服务与证书均会记录秤台的准确度，以确保生产质量，并提供产品性能的质量体系记录。

–定位校秤维护：校秤服务协议可令您对称重过程时刻充满信心，并提供符合要求的文档记录。

针对您的需求与预算，我们提供各类定制化的服务计划。

–GWP®验证：基于风险的称重设备管理方法允许对整个称重过程进行控制与优化，可确保统一的产品质量、减低工艺成本。

GWP（Good Weighing Practice，良好称重操作规范）是旨在对称重设备生命周期进行有效管理的科学规范，对称重设备的规格、校准与准确度维持给出了清晰的阐述。

2梅特勒-托利多IND570xx30366884 | F | 11/2020© 梅特勒-托利多2020未经梅特勒-托利多书面许可，不得以任何目的、任何方式（电子的或机械的，含复印与录制）复制或分发本手册中任何内容。

1996
1998
2000
2002
2004 年份
电子汽车衡市场概况
MTCN 销售额(百万)
销售额
160 140 120 100
80 60 40 20
0 1996 1997 1998 1999 2000 2001 2002 2003 2004
年份
电子汽车衡分类
(1) 按称量方式分： 静态称量 动态称量
汽车衡
电子汽车衡的应用
石化行业定量灌装液化气量称量
数字式电子汽车衡
数字式传感器：DigiTOL Powercell
全密封接头 激光焊接
自动复位结构 专用PCB板
内充氦气
防腐的不锈 钢外壳
外六角支撑
TM
新一代：MTX 数字式传感器
高强度不锈钢 连接件 氮化铬耐磨层
独特的橄榄球外形
防腐304 电抛光不锈钢外壳 防尘保护套
PP
a b
1.2m
仪表选用(汽车衡功能)
电子汽车衡结构设计
秤台设计
刚度
强度
e
支撑结构
PP
a b
1.2m
电子汽车衡结构设计
钢结构焊接秤台
大梁式钢结构平台 箱形钢结构平台
钢板组合式钢结构平台 热轧型钢式钢结构平台---槽钢，工字钢，角钢 冷弯型钢式钢结构平台---------U 形钢
电子汽车衡结构设计
数字式传感器
(DigiTOL Power Cell/MTX)
称重仪表
称重仪表
8142Pro系列 Jaguar
T800
Jaguar
模拟式传感器
(SB/ZY/GD型)
称重仪表
Jaguar-B
汽车衡产品编号规则

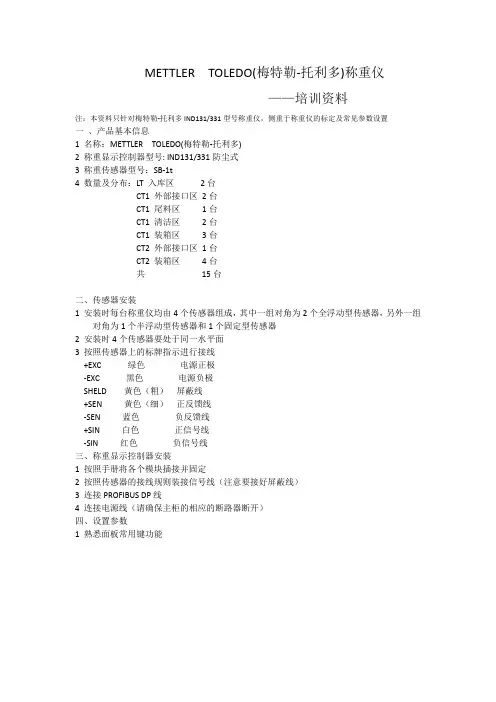

METTLER TOLEDO(梅特勒-托利多)称重仪——培训资料注：本资料只针对梅特勒-托利多IND131/331型号称重仪，侧重于称重仪的标定及常见参数设置一、产品基本信息1 名称：METTLER TOLEDO(梅特勒-托利多)2 称重显示控制器型号: IND131/331防尘式3 称重传感器型号：SB-1t4 数量及分布：LT 入库区2台CT1 外部接口区2台CT1 尾料区1台CT1 清洁区2台CT1 装箱区3台CT2 外部接口区1台CT2 装箱区4台共15台二、传感器安装1 安装时每台称重仪均由4个传感器组成，其中一组对角为2个全浮动型传感器，另外一组对角为1个半浮动型传感器和1个固定型传感器2 安装时4个传感器要处于同一水平面3 按照传感器上的标牌指示进行接线+EXC 绿色电源正极-EXC 黑色电源负极SHELD 黄色（粗）屏蔽线+SEN 黄色（细）正反馈线-SEN 蓝色负反馈线+SIN 白色正信号线-SIN 红色负信号线三、称重显示控制器安装1 按照手册将各个模块插接并固定2 按照传感器的接线规则装接信号线（注意要接好屏蔽线）3 连接PROFIBUS DP线4 连接电源线（请确保主柜的相应的断路器断开）四、设置参数1 熟悉面板常用键功能2 数据含义3设置通信站址长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“通讯”菜单，并进入——选择“PLC”菜单，并进入——选择“PROFIBUS”,并进入——选择“节点地址”，并进入——设置通信站址——设置成功后按多次“清零”键，返回显示界面4设置密码长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“仪表”菜单，并进入——选择“用户”菜单，并进入——设置密码——设置成功后按多次“清零”键，返回显示界面五、称重仪的标定1 标定零点长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“称台”菜单，并进入——选择“标定”菜单，并进入——选择“标定零点”菜单，并进入——选择“空称”菜单，并进入——按“打印”键开始标定——显示标定成功，进行下一步2设置标定量程标定零点显示标定成功后，按“打印”键确认——按“打印”键选择“标定量程”——设置量程值——放置砝码3放置标准砝码：放置砝码时应该使4个传感器的受重均衡，并使重量在整个称重仪上均匀分布4标定量程放置砝码成功后，按“打印”键，开始标定量程——显示标定成功后，按按“打印”键确认——按多次“清零”键，返回显示界面注意：在标定零点和标定量程的过程中，不要碰触称台，以免造成干扰！5 测试效果进行效果测试时，应该先拿一个标准砝码，分别放置在四个传感器处，查看示数是否在误差范围内并且示数基本一致。
