焊接冶金学——基本原理

焊接冶金学，焊接科学中的战斗机，O Ye！1.对被焊材质经过加热加压或者二者并用的方法，并且用或者不用填充材料，使工件的材质达到原子间的结合而形成永久性连接的工艺过程叫焊接。

2.当被焊接的固体金属表面接近相距ra时，就可以在接触面上进行扩散，再结晶等物理化学过程，从而形成金属健，达到焊接的目的。

（原子间的作用力随距离变化的图中，在ra的距离时，吸引力最大。

）3.焊接过程中加压，目的是为了破坏工件表面的氧化物，使结合处增大有效接触的面积，从而达到紧密接触，行成化学键。

4.对被焊工价加热，是为了使金属结合处达到塑性或熔化状态，破坏氧化膜，降低金属的变形阻力，同时增加原子的振动能，促进扩散，再结晶，化学反应和结晶过程的进行。

5.金属成功焊接所需的压力和温度是有关系的，压力大，则温度低，反之亦然。

6.一般焊接和钎焊的区别是：钎焊母材没有熔化，所以只有钎料和母材间原子相互渗透的机械组合，而没有形成共同晶粒，但是一般熔化焊接是通过原子的扩散形成共同晶粒的。

7.粘贴是靠粘贴剂与母材之间的粘合作用，一般讲没有原子的相互渗透和扩散。

8.高频感应热是利用高频感应所产生的二次电流作为热源，实质上也是电阻热的另一种形式。

这种方法热量高度集中，所以可以实现很高的焊接速度，如高频焊管等，但对于不锈钢和铝等不易导磁的金属难以实现高频焊接。

9.电子束焊接，在真空中利用高速运动的电子撞击金属表面，使之加热熔化，达到焊接的目的。

由于在真空中所以焊接质量比较好而且可焊接得较深的焊缝。

10.等离子焊接，就是利用等离子电弧，是将普通电弧压缩形成的高能量密度的电弧经行焊接。

11.热焊接性，冶金焊接性，工艺焊接性：分别指在不同的热循环，不同冶金过程，和不同的焊接工艺，所能得到优质焊缝的能力。

12.使用焊接性：整个焊接接头能满足技术规范和使用性能的程度。

13.焊接接头形成过程，一般包括：加热，熔化，液晶反应，凝固和固态相变。

14.焊接的化学冶金过程：指高温时进行的氧化，还原，脱硫，脱磷等反应，可以影响最终的成分，组织和性能。

焊接基本知识点总结一、焊接原理1. 焊接的基本原理焊接的基本原理是利用热能将金属材料加热至熔化状态，然后再将熔化态的金属填充或连接两个或多个金属材料。

在加热金属材料时，需要使其达到或超过熔点，才能实现熔化。

熔化后的金属液体能够在一定程度上将连接面和焊接材料结合在一起。

经过冷却后，焊缝区域就会形成一个坚固的金属连接。

2. 焊接的热影响在焊接过程中，金属材料会受到高温热源的影响，产生热影响区。

热影响区是指金属材料在焊接过程中所受到的热影响，它的形成主要与焊接过程中的热输入、冷却速度以及金属材料的热导率有关。

在焊接结束后，需要对焊接区域进行合适的冷却处理，以减小热影响区的大小和影响范围。

3. 焊接技术的选择在实际焊接中，需要根据金属材料的种类、厚度、形状和要求，以及焊接件的用途、工艺要求和生产效率等因素，选择适合的焊接技术。

一般来说，焊接技术可分为手工焊接、半自动焊接和全自动焊接等。

二、焊接工艺1. 焊接过程焊接过程一般包括焊前准备、焊接操作和焊后处理三个阶段。

在焊前准备阶段，需要对焊接材料、设备和环境进行检查和准备；在焊接操作阶段，需要按照工艺要求和操作规程进行焊接操作；在焊后处理阶段，需要对焊接件进行冷却、清理和检验等工作。

2. 焊接工艺规范为了保证焊接质量和安全性，焊接工艺需要按照相关标准和规范进行。

对于不同类型的焊接，都有相应的操作规程和技术要求。

焊接工艺规范主要包括焊接材料的选择和使用、焊接设备的操作和维护、焊接工艺参数的设定和控制、焊接环境的控制和安全措施等内容。

三、焊接方法1. 电弧焊接电弧焊接是一种常见的焊接方法，其原理是利用电弧将金属材料加热至熔化，并利用焊接材料填充或连接两个或多个金属材料。

电弧焊接可以分为手工电弧焊、氩弧焊、CO2焊、埋弧焊等。

2. 气体保护焊气体保护焊是一种利用惰性气体或活性气体对焊接区域进行保护的焊接方法，主要包括氩弧焊、氧乙炔焊、氩气保护焊、氩气保护钎焊等。

焊接化学冶金知识概述1. 焊接的定义焊接是一种通过加热和熔化填充材料来连接金属或非金属的工艺。

焊接常用于工业制造、建筑结构、航空航天和汽车等领域。

2. 焊接的基本原理焊接的基本原理是利用热能将工件加热到熔点或熔化状态，然后通过填充材料或者使工件之间发生扩散、合金化等方式实现连接。

3. 焊接的分类3.1 按焊接方式分类•熔化焊：包括气体焊、电弧焊、激光焊等。

•压力焊：如冷压焊和高频电磁铁焊等。

•固态焊接：如超声波焊接、摩擦焊接等。

3.2 按焊接材料分类•金属焊接：主要包括钢铁焊接、铝及其合金焊接等。

•非金属焊接：如塑料焊接、陶瓷焊接等。

4. 焊接过程中的化学反应焊接过程中常涉及几种重要的化学反应，包括氧化反应、还原反应和合金化反应。

4.1 氧化反应在焊接过程中，工件与氧气接触会导致氧化反应的发生。

氧化反应会产生氧化物，降低焊接接头的质量和强度。

因此，焊接过程中需要采取控制氧气的措施，如铜嘴焊接时采用保护气体。

4.2 还原反应焊接过程中，一些还原剂可以用来减少氧化反应，并将金属离子还原为金属形态。

常用的还原剂包括草酸、亚硫酸盐等。

这些还原剂可以在焊接过程中加入填充材料或采用保护气体形式。

4.3 合金化反应合金化反应是指在焊接过程中，工件之间发生化学反应，形成新的金属合金。

这种合金化反应可以增强焊接接头的强度和耐腐蚀性能。

5. 焊接中的冶金知识焊接冶金是焊接中重要的一部分，它涉及到金属的物理性质、热力学和组织变化等方面。

5.1 金属物理性质焊接过程中，金属的物理性质如导热性、熔点、膨胀系数等都会对焊接产生影响。

了解金属的物理性质有助于选择适合的焊接方法和工艺参数。

5.2 金属热力学热力学是研究能量转化和系统平衡的科学。

在焊接过程中，热力学的知识可以用来预测金属的相变行为、溶解度等。

这对于选择合适的焊接材料和研究焊接接头的稳定性非常重要。

5.3 组织变化焊接过程中，金属的组织会发生变化，这对焊接接头的性能有巨大影响。

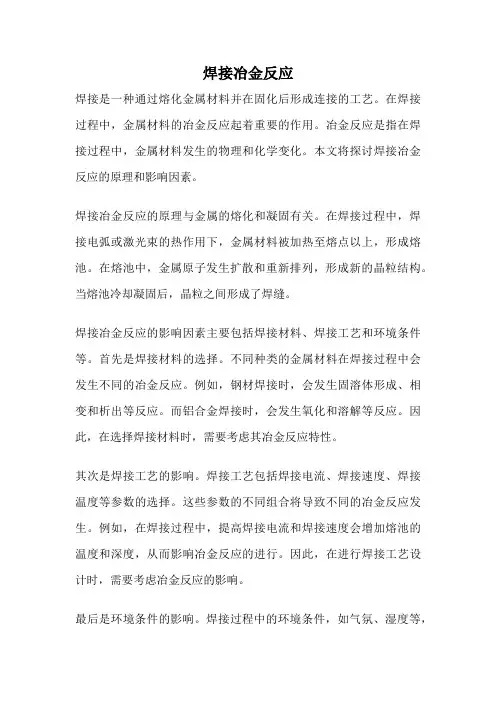

焊接冶金反应焊接是一种通过熔化金属材料并在固化后形成连接的工艺。

在焊接过程中，金属材料的冶金反应起着重要的作用。

冶金反应是指在焊接过程中，金属材料发生的物理和化学变化。

本文将探讨焊接冶金反应的原理和影响因素。

焊接冶金反应的原理与金属的熔化和凝固有关。

在焊接过程中，焊接电弧或激光束的热作用下，金属材料被加热至熔点以上，形成熔池。

在熔池中，金属原子发生扩散和重新排列，形成新的晶粒结构。

当熔池冷却凝固后，晶粒之间形成了焊缝。

焊接冶金反应的影响因素主要包括焊接材料、焊接工艺和环境条件等。

首先是焊接材料的选择。

不同种类的金属材料在焊接过程中会发生不同的冶金反应。

例如，钢材焊接时，会发生固溶体形成、相变和析出等反应。

而铝合金焊接时，会发生氧化和溶解等反应。

因此，在选择焊接材料时，需要考虑其冶金反应特性。

其次是焊接工艺的影响。

焊接工艺包括焊接电流、焊接速度、焊接温度等参数的选择。

这些参数的不同组合将导致不同的冶金反应发生。

例如，在焊接过程中，提高焊接电流和焊接速度会增加熔池的温度和深度，从而影响冶金反应的进行。

因此，在进行焊接工艺设计时，需要考虑冶金反应的影响。

最后是环境条件的影响。

焊接过程中的环境条件，如气氛、湿度等，也会对冶金反应产生影响。

例如，在氧气环境中，金属材料容易氧化，影响焊接质量。

因此，在焊接过程中，需要控制好环境条件，以保证冶金反应的进行。

总结起来，焊接冶金反应是焊接过程中金属材料发生的物理和化学变化。

冶金反应的原理与金属的熔化和凝固有关，而影响因素主要包括焊接材料、焊接工艺和环境条件等。

了解焊接冶金反应的原理和影响因素，可以帮助我们更好地进行焊接工艺设计和质量控制，提高焊接连接的强度和可靠性。

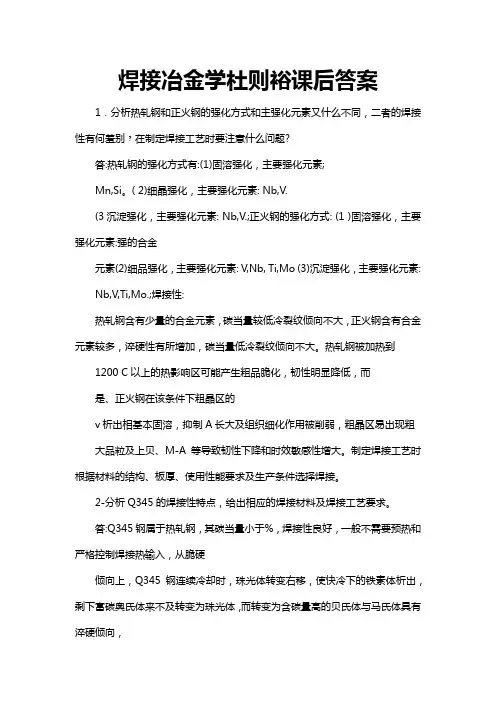

焊接冶金学杜则裕课后答案1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何羞别﹖在制定焊接工艺时要注意什么问题?答:热轧钢的强化方式有:(1)固溶强化，主要强化元素;Mn,Si。

( 2)细晶强化，主要强化元素: Nb,V.(3沉淀强化，主要强化元素: Nb,V.;正火钢的强化方式: (1 )固溶强化，主要强化元素:强的合金元素(2)细品强化，主要强化元素: V,Nb, Ti,Mo (3)沉淀强化，主要强化元素: Nb,V,Ti,Mo.;焊接性:热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。

热轧钢被加热到1200 C以上的热影响区可能产生粗品脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的v析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大品粒及上贝、M-A等导致韧性下降和时效敏感性增大。

制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。

2-分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。

答:Q345钢属于热轧钢，其碳当量小于%，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb达到沉淀强化作用可以消除焊接接头中的应力裂纹。

被加热到1200C以上的热影响区过热区可能产生粗晶脆化，韧性明显降低，Q345钢经过600CX 1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。

﹔焊接材料:对焊条电弧焊焊条的选择:E5系列。

埋弧焊:焊剂SJ501，焊丝HO8A/HO8MnA电渣焊:焊剂H/431、HJ360焊丝HO8MnMoA CO2气体保护焊:H08系列和YJ5系列。

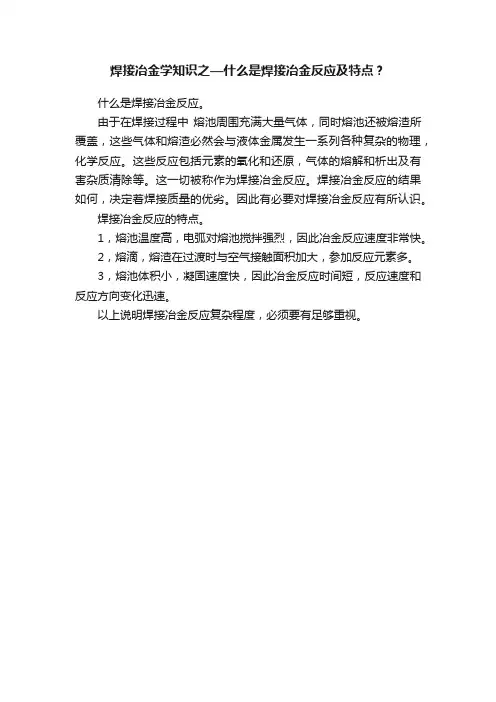

焊接冶金学知识之—什么是焊接冶金反应及特点？
什么是焊接冶金反应。

由于在焊接过程中熔池周围充满大量气体，同时熔池还被熔渣所覆盖，这些气体和熔渣必然会与液体金属发生一系列各种复杂的物理，化学反应。

这些反应包括元素的氧化和还原，气体的熔解和析出及有害杂质清除等。

这一切被称作为焊接冶金反应。

焊接冶金反应的结果如何，决定着焊接质量的优劣。

因此有必要对焊接冶金反应有所认识。

焊接冶金反应的特点。

1，熔池温度高，电弧对熔池搅拌强烈，因此冶金反应速度非常快。

2，熔滴，熔渣在过渡时与空气接触面积加大，参加反应元素多。

3，熔池体积小，凝固速度快，因此冶金反应时间短，反应速度和反应方向变化迅速。

以上说明焊接冶金反应复杂程度，必须要有足够重视。
