简述机械制图中的三视图的投影规律
机械制图中的三视图是指制图中的仰视图、俯视图和侧视图，结合在一起能够囊括几何图形的完整信息，是机械工程制图的重要基础。
根据图形造型大小及图形相对关系制图的过程，空间平面图形可以投射到水平面、垂直面以及斜面，将各视图投影在三个不相干的平面上，从而得到仰视图、俯视图和侧视图三种投影视图。
仰视图，它将模型统一地投射到水平面垂直于水平面的上方的一个新面。仰视图投影，把造型中的垂直元件变成线段，水平元件变成点，水平面变成直线，物体在此面上看起来像是从上方望下看一样，所以称作仰视图。
俯视图，它将模型统一地投射到水平面墙面相对面上，俯视图投影后，所有垂直元件变成点，水平元件变成线段，斜面变成点和线段的集合，物体在此面上看起来像是从下方望上看一样，所以称俯视图。
侧视图，它将模型统一地投射到水平面的左右，侧视图投影后，水平面变成点，斜面变成直线，物体在此面上看起来像是从侧面望去的一样，所以称作侧视图。
因此，机械制图中的三视图的投影规律是：仰视图投影将垂直元件变成线段，水平元件变成点，水平面变成直线；俯视图投影将垂直元件变成点，水平元件变成线段，斜面变成点和线段的集合；侧视图投影将水平面变成点，斜面变成直线。
三视图是机械工程制图的核心技术，需要把握投影规律。理解三视图的投影规律，便能根据投影原理对对象的造型参数准确的表达出来。正确的三视图投影可以使得工程师更准确地表达产品外观造型，关键是需要准确地把握投影中的规律和要点。
机械制图–三视图
1. 介绍
机械制图是机械工程领域中非常重要的一项技术。而机械制图中的三视图则是非常常用的一种制图方式。三视图是指通过正视图、俯视图和侧视图来展示机械零件或产品在三个主要方向上的形状和尺寸。本文将介绍三视图的基本概念、制图过程和一些注意事项。
2. 三视图的概念
在机械制图中，三视图是通过正交投影的方式来展示机械零件或产品的形状和尺寸。正交投影是一种由三个相互垂直的相互投影面组成的投影系统。而三视图则分别是对这三个投影面进行投影得到的。三视图包括：
• 正视图：从零件或产品的正面投影得到的视图。
• 侧视图：从零件或产品的侧面投影得到的视图。 • 俯视图：从零件或产品的上方投影得到的视图。
通过这三个视图，可以全面地了解零件或产品的形状和尺寸，方便进行加工和装配。
3. 制图过程
制作三视图需要进行以下步骤：
步骤1：选择适当的投影面
首先要选择适当的投影面，这取决于零件或产品的形状和要展示的信息。通常情况下，正视图通常选择垂直于主要特征的投影面，侧视图选择平行于主要特征的投影面，俯视图则选择垂直于工作面的投影面。
步骤2：绘制正视图
在选定的投影面上，按照实际尺寸绘制零件或产品的正视图。注意要准确地表示出特征和尺寸，包括主要特征、孔和轴等。 步骤3：绘制侧视图
在平行于主要特征的投影面上，按照实际尺寸绘制零件或产品的侧视图。要注意与正视图的对应关系，确保主要特征的位置和尺寸一致。
步骤4：绘制俯视图
在垂直于工作面的投影面上，按照实际尺寸绘制零件或产品的俯视图。同样要与正视图和侧视图保持对应关系。
步骤5：标注尺寸
在绘制完三个视图后，需要进行尺寸标注。尺寸标注要准确、清晰，并遵循一定的标注规范。标注需要对零件或产品的尺寸进行详细的描述，以便于工艺人员和操作人员进行加工和使用。
4. 注意事项
在绘制三视图时，需要注意以下几点： • 要保证三视图之间的对应关系，即三个视图中的主要特征和尺寸应该是一致的。
1-2-1 三视图
【任务引入】
在机械设计、生产过程中，需要用图来准确地表达机器和零件的形状和大小，如何才能完整准确地表达机器零件的形状和大小呢？
【相关知识】
图1 人在地面上的影子
大家都知道，物体在光线的照射下会在地面或墙壁上产生影子，人们通过长期的观察、实践和研究，找出了光线、形体及其影子之间的关系和规律，投影法就是人们根据这一自然现象总结出来的。如图1示，在投影时，太阳(光源)称为投影中心，光线称为投影线，地称为投影面，影子称为投影。因此投影法可定义为：一组射线通过物体，向预设的投影面投射，并在投影面上得到图形的方法。太阳的光线是互相平行的，这种投影线互相平行的投影方法称为平行投影法。
图2 人在墙壁上的影子 观察上午和中午人在地面上的影子，发现投影线 (光线)与投影面 (地面)的夹角不同时，得到的图形是不一样的。怎样才能得到准确表达形体形状和大小的投影图？观察图2 ,
与地面平行的太阳光线照射在人身上，在墙壁上产生影子。不难看出，这时人的影子和人的形状是完全一样的。此时光线与墙壁垂直，这种投影线与投影面垂直的投影称为正投影，得到的图形称为正投影图或视图。如图1 所示的投影线与投影面倾斜的投影称为斜投影。
【任务实施】
1、三投影面体系
为了反映完整准确地表达机器零件的形状和大小，我们选择三个两两互相垂直的平面构成一个三投影面体系。其中正立的投影面称为正投影面 (用V表示), 水平放置的投影面称为水平投影面(用H表示), 右边侧立的投影面称为侧投影面(用W表示)。这三个投影面的组合称为三投影面体系。
图3 三投影面体系
在三投影面体系中，两投影面的交线称为投影轴。其中V面与H面的交线称为X轴，H面与W面的交线称为Y轴，V面与W面的交线称为Z轴。三条投影轴构成了一个空间直角坐标系，三轴的交点称为坐标原点 (用O表示)。
百度文库

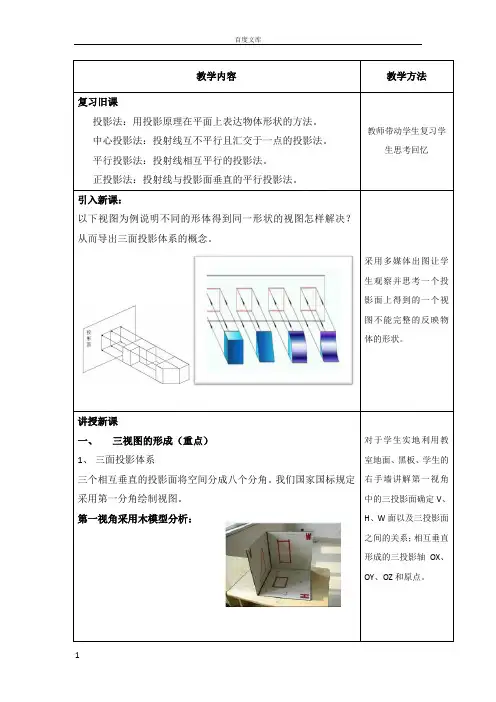

1 教学内容 教学方法
复习旧课
投影法：用投影原理在平面上表达物体形状的方法。
中心投影法：投射线互不平行且汇交于一点的投影法。
平行投影法：投射线相互平行的投影法。
正投影法：投射线与投影面垂直的平行投影法。 教师带动学生复习学生思考回忆
引入新课：
以下视图为例说明不同的形体得到同一形状的视图怎样解决？从而导出三面投影体系的概念。
采用多媒体出图让学生观察并思考一个投影面上得到的一个视图不能完整的反映物体的形状。
讲授新课
一、 三视图的形成（重点）
1、 三面投影体系
三个相互垂直的投影面将空间分成八个分角。我们国家国标规定采用第一分角绘制视图。
第一视角采用木模型分析：
对于学生实地利用教室地面、黑板、学生的右手墙讲解第一视角中的三投影面确定V、H、W面以及三投影面之间的关系；相互垂直形成的三投影轴OX、OY、OZ和原点。
百度文库
2
第一视角 三投影面
三个投影面：
正立投影面：正对观察者的投影面（简称正面）代号为V
水平投影面：水平位置的投影面（简称水平面）代号H
侧立投影面：右边侧立的投影面（简称侧面）代号W
投影轴：
OX轴：正立投影面与水平面的交线。简称X轴；
OY轴：水平投影面与侧立投影面的交线。简称Y轴；
OZ轴：正立投影面与侧立投影面的交线。简称Z轴。
原点O：X、Y、Z三轴的交点。 用O表示
游戏：任务一：巧手你来做
教师发布任务：每队由队长指派三名同学，分别给他们每个人一个纸板做投影面，上面有V、H、W三个字母，并同时起立。当教师发布开始对接的的命令时，三名同学迅速将三个纸板按照三投影面体系进行对接，游戏过程中讲究快、狠、准。哪个组完成的既快，又准就得分。
【游戏设计意图】 一、游戏的方式可以活跃课堂气氛，调动学生好胜心，有利于知识的掌握
二、利用游戏来演示三投影体系既新颖，能充分提高团队合作能力
提问：通过刚才的热身游戏，同学们会建立三投影面体系了吗？
