电流型电压互感器原理电流型电压互感器是一种用于测量高压电力系统中电流和电压的重要设备。
它通过将高电压电流变换为低压电流，以便于测量和保护装置的使用。
本文将介绍电流型电压互感器的原理和工作方式。
一、电流型电压互感器的原理电流型电压互感器的原理基于法拉第电磁感应定律，即电流通过导线时，会在导线周围产生磁场。
当导线中的电流发生变化时，磁场也会改变。
根据电磁感应原理，当磁场变化时，会在另一根线圈中产生感应电动势。
电流型电压互感器由高压线圈和低压线圈组成。
高压线圈将高压电流通过电力系统传输，在其周围产生强磁场。
低压线圈则放置在高压线圈的磁场中，当高压电流发生变化时，磁场也随之变化，从而在低压线圈中感应出较低的电压。
二、电流型电压互感器的工作方式电流型电压互感器的工作方式主要分为两种：矩形波工作方式和正弦波工作方式。
1. 矩形波工作方式在矩形波工作方式下，电流型电压互感器通过高压线圈将高压电流传输到低压线圈中。
由于高压线圈中的电流是矩形波形的，所以在低压线圈中感应出的电压也是相应的矩形波形。
这种工作方式适用于需要测量电流瞬时值的场合，如瞬态过电流保护。
2. 正弦波工作方式在正弦波工作方式下，电流型电压互感器通过高压线圈将高压电流传输到低压线圈中。
由于高压线圈中的电流是正弦波形的，所以在低压线圈中感应出的电压也是相应的正弦波形。
这种工作方式适用于需要测量电流有效值的场合，如电流互感器。
三、电流型电压互感器的应用电流型电压互感器在电力系统中有着广泛的应用。
它主要用于测量电流和电压，并将其转化为适合测量和保护装置使用的信号。
电流型电压互感器可以提供精确的电流和电压测量结果，帮助电力系统实现安全稳定运行。
电流型电压互感器还可以用于电力系统的保护装置中。
当电力系统中出现过电流或过电压时，电流型电压互感器能够将这些异常信号传递给保护装置，以触发相应的保护动作，保护系统设备的安全运行。
总结：电流型电压互感器是一种重要的电力系统设备，通过将高压电流变换为低压电流，使得电流和电压的测量和保护变得更加方便和可靠。
电压互感器本词条由“科普中国”百科科学词条编写与应用工作项目审查。
电压互感器 [1] （Potential transformer简称PT，Voltage transformer也简称VT）和变压器近似，是用来变换线路上的电压的仪器。
可是变压器变换电压的目的是为了输送电能，所以容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主假如用来给丈量仪表和继电保护装置供电，用来丈量线路的电压、功率和电能，或许用来在线路发生故障时保护线路中的名贵设施、电机和变压器，所以电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超出一千伏安。
词条介绍了其基本构造、工作原理、主要种类、接线方式、注意事项、异样与办理、以及铁磁谐振等。
基本构造电压互感器的基本构造和变压器很相像，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在断念上。
两个绕组之间以及绕组与断念之间都有绝缘，使两个绕组之间以及绕组与断念之间都有电气间隔。
电压互感器在运转时，一次绕组N1 并联接在线路上，二次绕组N2 并联接仪表或继电器。
所以在丈量高压线路上的电压时，只管一次电压很高，但二次倒是低压的，能够保证操作人员和仪表的安全。
工作原理其工作原理与变压器同样 [2] ，基本构造也是断念和原、副绕组。
特色是容量很小且比较恒定，正常运转时凑近于空载状态。
电压互感器自己的阻抗很小，一旦副边发生短路，电流将急剧增添而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边靠谱接地，免得原、副边绝缘损毁时，副边出现对地高电位而造成人身和设施事故。
丈量用电压互感器一般都做成单相双线圈构造，其原边电压为被测电压（如电力系统的线电压），能够单相使用，也能够用两台接成 V-V 形作三相使用。
实验室用的电压互感器常常是原边多抽头的，以适应丈量不同样电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成张口三角形，张口三角形的两引出端与接地保护继电器的电压线圈联接。

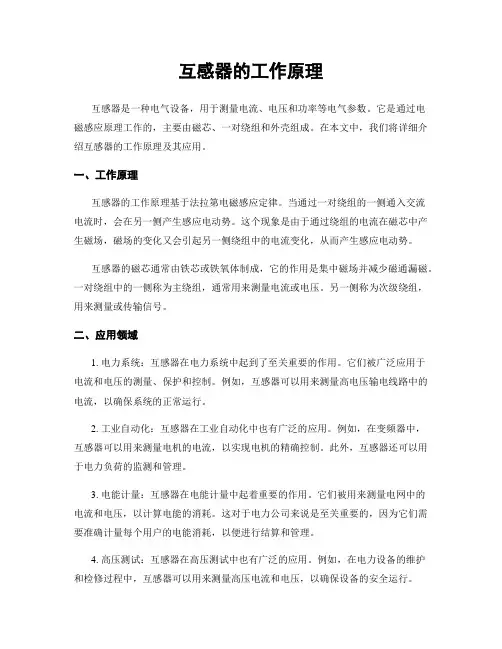

互感器的工作原理互感器是一种电气设备，用于测量电流、电压和功率等电气参数。
它是通过电磁感应原理工作的，主要由磁芯、一对绕组和外壳组成。
在本文中，我们将详细介绍互感器的工作原理及其应用。
一、工作原理互感器的工作原理基于法拉第电磁感应定律。
当通过一对绕组的一侧通入交流电流时，会在另一侧产生感应电动势。
这个现象是由于通过绕组的电流在磁芯中产生磁场，磁场的变化又会引起另一侧绕组中的电流变化，从而产生感应电动势。
互感器的磁芯通常由铁芯或铁氧体制成，它的作用是集中磁场并减少磁通漏磁。
一对绕组中的一侧称为主绕组，通常用来测量电流或电压。
另一侧称为次级绕组，用来测量或传输信号。
二、应用领域1. 电力系统：互感器在电力系统中起到了至关重要的作用。
它们被广泛应用于电流和电压的测量、保护和控制。
例如，互感器可以用来测量高电压输电线路中的电流，以确保系统的正常运行。
2. 工业自动化：互感器在工业自动化中也有广泛的应用。
例如，在变频器中，互感器可以用来测量电机的电流，以实现电机的精确控制。
此外，互感器还可以用于电力负荷的监测和管理。
3. 电能计量：互感器在电能计量中起着重要的作用。
它们被用来测量电网中的电流和电压，以计算电能的消耗。
这对于电力公司来说是至关重要的，因为它们需要准确计量每个用户的电能消耗，以便进行结算和管理。
4. 高压测试：互感器在高压测试中也有广泛的应用。
例如，在电力设备的维护和检修过程中，互感器可以用来测量高压电流和电压，以确保设备的安全运行。
5. 电力质量分析：互感器还可以用于电力质量分析。
它们可以测量电网中的电压波形、电流波形和谐波等参数，以评估电力质量的稳定性和可靠性。
三、互感器的优势1. 高精度：互感器具有高精度的特点，可以提供准确的电流和电压测量结果。
2. 安全可靠：互感器可以将高电压和高电流转换为安全可靠的信号，以保护设备和人员的安全。
3. 宽频带：互感器具有宽频带的特点，可以适应不同频率范围内的电流和电压测量。
在电力系统中，电压互感器(PT)是一、二次系统的联络元件，它能正确地反映电气设备的正常运行和故障情况。
PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定100V低电压，用作测量和保护等的二次回路电源，在正常工作时二次绕组近似于开路状态，所以，正常运行中的PT二次侧不允许短路。
一、PT单相接地及处理在10kV中性点不接地系统中，为了监视系统中各相对地的绝缘状况以及计量和保护的需要，在每个变电站的母线上均装有电磁式PT。
当系统发生单相接地故障时，将产生较高的谐振过电压，影响系统设备的绝缘性能和使用寿命，进而出现更频繁的故障。
1.1在中性点不接地系统中，当其中一相出现金属性接地时，就会产生激磁涌流，导致PT 铁芯饱和。
如A相接地，则Uan的电压为零，非接地相Ubn、Ucn的电压表指示为100V线电压。
PT开口三角两端出现约100V电压(正常时只有约3V)，这个电压将起动绝缘检查继电器发出接地信号并报警。
1.2当发生非金属性短路接地时，即高电阻、电弧、树竹等单相接地。
如A相发生接地，则Uan的电压低于正常相电压，Ubn、Ucn电压则大于58V，且小于100V，PT开口三角处两端有约70V电压，达到绝缘检查继电器起动值，发出接地信号并报警。
1.3PT二次侧熔断器熔断或接触不良时，中央信号屏发出“电压回路断线”的预告信号，同时光字牌亮，警铃响。
查电压表可发现：未熔断相电压表指示不变，熔断相的电压表指示降低或为零。
遇到这种情况，可检查PT二次回路接头(端子排)处有无松动、断头、电压切换回路有无接触不良等现象和PT二次熔断器是否完好，找到松动、断线处应立即处理；若更换熔断器后再次熔断，应查明原因，不可随意将其熔丝增大。
1.4PT高压侧熔断器熔断。
其原因有：①电力系统发生单相间歇性电弧放电、树竹接地等使系统产生铁磁谐振过电压。
②PT本身内部出现单相接地或匝间、层间、相间短路故障。
③PT二次侧发生短路，而二次侧熔断器未熔断，造成高压熔断器熔断。
电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用。
需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。
高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。
它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。
本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。
一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。
它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。
二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。
它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。
通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。
2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。
当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。
电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。
3. 电力监测与调控电压互感器可以用于电力监测与调控。
通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。
根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。
4. 电力质量分析电压互感器还可以用于电力质量分析。
通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。
这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。
三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。
它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。
在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。
在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。

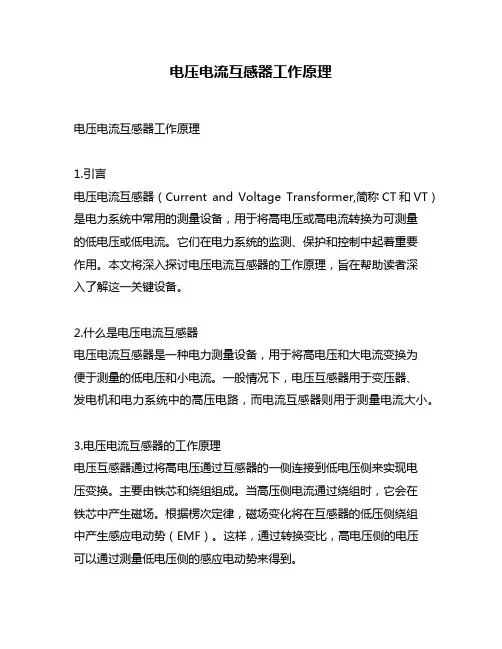

电压电流互感器工作原理电压电流互感器工作原理1.引言电压电流互感器（Current and Voltage Transformer,简称CT和VT）是电力系统中常用的测量设备，用于将高电压或高电流转换为可测量的低电压或低电流。
它们在电力系统的监测、保护和控制中起着重要作用。
本文将深入探讨电压电流互感器的工作原理，旨在帮助读者深入了解这一关键设备。
2.什么是电压电流互感器电压电流互感器是一种电力测量设备，用于将高电压和大电流变换为便于测量的低电压和小电流。
一般情况下，电压互感器用于变压器、发电机和电力系统中的高压电路，而电流互感器则用于测量电流大小。
3.电压电流互感器的工作原理电压互感器通过将高电压通过互感器的一侧连接到低电压侧来实现电压变换。
主要由铁芯和绕组组成。
当高压侧电流通过绕组时，它会在铁芯中产生磁场。
根据楞次定律，磁场变化将在互感器的低压侧绕组中产生感应电动势（EMF）。
这样，通过转换变比，高电压侧的电压可以通过测量低电压侧的感应电动势来得到。
电流互感器的工作原理类似，不同之处在于高电流通过互感器的一侧绕组，产生的磁场引起低电压侧绕组中的感应电动势。
这两种互感器的关键在于绕组之间的变比。
变比是指高电压/高电流与低电压/低电流的比例关系。
根据变比，我们可以将高电压/高电流转换为低电压/低电流进行测量。
4.电压电流互感器的应用电压电流互感器广泛应用于电力系统中。
它们被用于测量、监控和保护电力系统的各个部分。
在测量方面，电压互感器通过将高电压变换为低电压，方便了电压的监测和测量。
它们经常被用于电力系统的仪表和测量装置中。
在保护方面，电流互感器用于测量和保护电力系统中的电流。
通过将高电流变换为低电流，它们可以提供准确的电流信息，用于故障检测和保护设备的动作。
在控制方面，电压电流互感器被广泛应用于电网监控和自动化系统。
它们提供了对电力系统各个部分电压和电流的准确信息，用于实时监测和控制电力系统的运行状态。
第10单元第三节 电压互感器一．电磁式电压互感器（一）电磁式电压互感器的工作原理一次绕组匝数很多，而二次绕组匝数很少，相当于降压变压器。
工作时，一次绕组并联在一次电路中，而二次绕组并联仪表、继电器的电压线圈。
额定电压一般为100V ；容量小，只有几十伏安或几百伏安；负荷阻抗大，工作时其二次侧接近于空载状态，且多数情况下它的负荷是恒定的。
电压互感器的一次电压U 1与其二次电压U 2之间有下列关系：22211)/(U K U N N U u ≈≈ （4-16）式中，21N N 、为电压互感器一次和二次绕组匝数；u K 为电压互感器的变压比，一般表示为其额定一、二次电压比，即N N u U U K 21/=，例如10000V/100V 。
（二）电磁式电压互感器的测量误差及影响误差的运行因素由于电压互感器存在励磁电流和内阻抗，测量时结果都呈现误差，通常用电压误差（又称比值差）和角误差（又称相角差）表示。
（1）电压误差： 电压误差为二次电压的测量值乘额定互感比所得一次电压的近似值（n k U 2）与实际一次电压1U 之差，而以后者的百分数表示100112⨯-=U U U k f n u （%） （4-17） （2）角误差： 角误差为旋转0180的二次电压向量-2U ' 与一次电压相量1.U 之间的夹角u δ，并规定-2U ' 超前于1.U 时， 角误差为正值。
反之，则为负值。
2．电压互感器运行功况对误差的影响电压互感器一次电压变化时，励磁电流和ψ角将随之变化，因此，电压误差及角误差都会发生变化。
（1）一次电压的影响。
应使一次额定电压与电网的额定电压相适应。
（2）二次负荷及功率因数的影响。
如果一次电压不变，则二次负载阻抗及功率因数直接影响误差的大小。
要保证电压互感器的测量误差不超过规定值，应将其二次负载阻抗和功率因数限制在相应的范围内。
(三) 电磁式电压互感器的结构类型和型号1. 电磁式电压互感器的分类电压互感器可分为以下几种类型：按安装地点可分为户内式和户外式。
电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
民熔电压互感器产品介绍JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型JDZX10-10电压互感器10KV户内高压柜保护用REL10-10互感器JDZ9-10电压互感器电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。
电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
简述互感器的应用原理1. 什么是互感器互感器（Transformer）是一种用于改变交流电压的电气设备。
它由一个或多个共享磁场的线圈组成，通过电磁感应原理将输入电压转换为输出电压，通常用于变压器、电力系统、电子设备和通信系统等领域。
2. 互感器的基本原理互感器的基本原理是利用电磁感应的方式，通过两个或多个线圈之间的电磁作用来转移电能或信号。
其中，输入线圈被称为主线圈，输出线圈被称为副线圈。
通过改变主副线圈的匝数比例，可以实现不同的电压转换。
3. 互感器的工作原理互感器的工作原理可以用以下几个方面来描述：3.1 电磁感应互感器的工作基于电磁感应现象，当主线圈通电时，产生的磁场会通过铁芯传递给副线圈，由于磁场的变化，副线圈中会产生感应电动势。
这个感应电动势可以用来改变电压、电流、功率等。
3.2 匝数比例互感器的变压效果主要通过主副线圈的匝数比例来实现。
匝数比例较高的互感器可以将输入电压变得较小，适用于电压转换。
匝数比例较低的互感器可以将输入电压变得较大，适用于电压升高。
3.3 电能传递互感器能够实现电能的传递，当主线圈接通交流电时，通过磁场的传递，副线圈可以输出相应的交流电。
这种电能传递使得互感器成为配电和电能转换的重要设备。
3.4 能量损耗互感器在工作过程中会存在一定的能量损耗，主要表现为铁芯材料的磁滞损耗和线圈电阻的电功率损耗。
能量损耗的大小主要与互感器的设计、使用条件和质量有关。
4. 互感器的应用领域互感器在各个领域都有广泛的应用，下面是一些常见的应用领域：4.1 变压器互感器在变压器中起到将高压电能转换为低压电能的作用，通过电网传输和电气设备供能。
4.2 电力系统互感器在电力系统中用于测量电压和电流，以及实现电能传送、电能计量和保护等功能。
4.3 电子设备互感器在各种电子设备中用于信号传感、信号隔离和电压调整等，包括无线通信设备、汽车电子、医疗设备等。
4.4 通信系统互感器在通信系统中用于电压转换、信号隔离和功率监测等，以满足不同设备之间的电平和功率匹配要求。
电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。
本文将分别从电压互感器和电流互感器的原理进行介绍。
一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。
其工作原理基于互感器的原理，即利用磁感应现象。
电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。
一次绕组与高压设备并联连接，二次绕组与测量仪表相连。
当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。
这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。
二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。
其工作原理也是基于互感器的原理。
电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。
一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。
当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。
通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。
三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。
2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。
3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。
4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。
四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。
电压互感器的作用与用途电压互感器的作用与用途电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。
精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。
电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。
那是不可能的，而且也是绝对不允许的。
如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V 的仪表，就可以通过电压互感器，测量和监视线路上的电压。
电容式电压互感器工作原理
电容式电压互感器是一种使用电容器和互感器原理进行电压测量的装置。
其工作原理如下：
1. 基本结构：电容式电压互感器由电容器和互感器组成。
电容器的一端与高压输入端相连，另一端与互感器的一端相连，互感器的另一端与低压终端相连。
2. 电容感应：当高压输入端施加交流电压时，电容器的一端会出现电位差，导致电容器内部存储了一定的电荷。
这是因为电容器的两个极板之间的电场会随着电压的变化而变化，从而导致电荷的累积。
3. 电压变化传递：电容器内部的电荷变化会通过互感器传递到低压终端。
互感器的工作原理是通过电磁感应来传递能量。
当高压输入端施加的电压变化时，会通过电磁耦合作用，感应到互感器中的次级绕组上的电势变化。
4. 电压测量输出：次级绕组上的电势变化将被放大并测量。
通过测量次级绕组上的电压信号，可以得到高压输入端的电压值。
这样就实现了电压的测量。
需要注意的是，在使用电容式电压互感器进行电压测量时，必须保证电容器两端的电压为交流电。
此外，电容式电压互感器具有较高的精度和线性度，可以广泛应用于电力系统中的电压测量和保护控制等领域。
电流型电压互感器原理
电流型电压互感器是一种电力系统中广泛使用的传感器，用于将高电压的电信号转换为低电压的信号，以便进行测量和控制。
本文将介绍电流型电压互感器的工作原理以及其在实际应用中的重要性。
电流型电压互感器的工作原理基于法拉第电磁感应定律。
在一个电路中，当电流通过一条线圈时，它会产生一个磁场。
如果另一个线圈被放置在这个磁场中，那么这个磁场就会在第二个线圈中诱导出一个电势，从而产生电压。
电流型电压互感器包括两个线圈：一条称为“主线圈”，用于接
受高电压信号；另一条称为“次级线圈”，用于产生低电压信号。
当
高电压信号通过主线圈时，它会产生一个强磁场。
这个强磁场会穿透次级线圈，并诱导出一个电势。
通过选择适当的线圈比例，可以将高电压信号转换为低电压信号。
电流型电压互感器在电力系统中具有广泛的应用。
它们通常用于测量高电压电力系统中的电压和电流。
这些测量数据用于监测系统的状态，以便及时采取措施来避免电力系统的故障和损坏。
此外，电流型电压互感器还用于保护设备，例如变压器和发电机，以防止过电压和过电流导致的损坏。
在电力系统的运行和维护中，电流型电压互感器是不可或缺的。
总之，电流型电压互感器是电力系统中重要的传感器，它们的工作原理基于法拉第电磁感应定律。
电流型电压互感器的应用范围广泛，用于测量高电压电力系统中的电压和电流，并用于保护设备免受过电
压和过电流的影响。
电流型电压互感器是电力系统中必不可少的组成部分，为系统的安全和稳定提供了关键的支持。
