(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910334159.X(22)申请日 2019.04.24(71)申请人 北京航空航天大学地址 100191 北京市海淀区学院路37号(72)发明人 邹正平　许哲智　李欢　付超　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 李宁　李海建(51)Int.Cl.G01M 13/00(2019.01)(54)发明名称一种高速转轴试验台(57)摘要本发明涉及一种高速转轴试验台，包括支撑底台、增压器支撑架、涡轮增压器、转子支撑架、待测试转子以及向所述涡轮增压器的介质输入口输入驱动介质的增压器驱动系统，其中，所述增压器支撑架和所述转子支撑架均安装在所述支撑底台上，所述涡轮增压器固定在所述增压器支撑架上，所述转子支撑架包括两个，所述待测试转子的两端分别可转动架设于两个所述转子支撑架上，且所述待测试转子的一端与所述涡轮增压器的涡轮转轴相连。

本发明实现了待测试转子的高速转动，同时有效避免了涡轮增压器等部件的振动对待测试转子的转动造成影响，提高了研究结果的准确性。

权利要求书1页 说明书4页 附图2页CN 109932171 A 2019.06.25C N 109932171A权　利　要　求　书1/1页CN 109932171 A1.一种高速转轴试验台，其特征在于，包括支撑底台(11)、增压器支撑架(5)、涡轮增压器(1)、转子支撑架(8)、待测试转子(9)以及向所述涡轮增压器(1)的介质输入口输入驱动介质的增压器驱动系统，其中，所述增压器支撑架(5)和所述转子支撑架(8)均安装在所述支撑底台(11)上，所述涡轮增压器(1)固定在所述增压器支撑架(5)上，所述转子支撑架(8)包括两个，所述待测试转子(9)的两端分别可转动架设于两个所述转子支撑架(8)上，且所述待测试转子(9)的一端与所述涡轮增压器(1)的涡轮转轴相连。

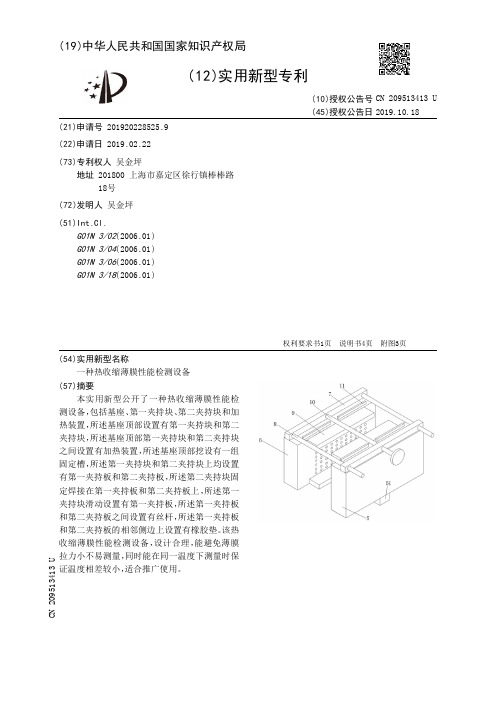

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228525.9(22)申请日 2019.02.22(73)专利权人 吴金坪地址 201800 上海市嘉定区徐行镇棒棒路18号(72)发明人 吴金坪　(51)Int.Cl.G01N 3/02(2006.01)G01N 3/04(2006.01)G01N 3/06(2006.01)G01N 3/18(2006.01)(54)实用新型名称一种热收缩薄膜性能检测设备(57)摘要本实用新型公开了一种热收缩薄膜性能检测设备，包括基座、第一夹持块、第二夹持块和加热装置，所述基座顶部设置有第一夹持块和第二夹持块，所述基座顶部第一夹持块和第二夹持块之间设置有加热装置，所述基座顶部挖设有一组固定槽，所述第一夹持块和第二夹持块上均设置有第一夹持板和第二夹持板，所述第二夹持块固定焊接在第一夹持板和第二夹持板上，所述第一夹持块滑动设置有第一夹持板，所述第一夹持板和第二夹持板之间设置有丝杆，所述第一夹持板和第二夹持板的相邻侧边上设置有橡胶垫。

该热收缩薄膜性能检测设备，设计合理，能避免薄膜拉力小不易测量，同时能在同一温度下测量时保证温度相差较小，适合推广使用。

权利要求书1页 说明书4页 附图3页CN 209513413 U 2019.10.18C N 209513413U权　利　要　求　书1/1页CN 209513413 U1.一种热收缩薄膜性能检测设备，包括基座(1)、第一夹持块(2)、第二夹持块(3)和加热装置(4)，其特征在于：所述基座(1)顶部设置有第一夹持块(2)和第二夹持块(3)，所述基座(1)顶部第一夹持块(2)和第二夹持块(3)之间设置有加热装置(4)，所述第二夹持块(3)固定焊接在基座(1)顶部，所述基座(1)顶部挖设有一组固定槽(13)，所述固定槽(13)与第二夹持块(3)垂直，所述第一夹持块(2)底部一体成型设置有滑动块，滑动块滑动设置在固定槽(13)中，所述固定槽(13)中转动设置有调节杆(12)，所述调节杆(12)的一端穿过滑动块设置在基座(1)外，且穿过调节杆(12)的一端固定有转盘；所述第一夹持块(2)和第二夹持块(3)上均设置有第一夹持板(14)和第二夹持板(15)，所述第二夹持块(3)固定焊接在第一夹持板(14)和第二夹持板(15)上，所述第一夹持块(2)滑动设置有第一夹持板(14)，所述第一夹持板(14)和第二夹持板(15)之间设置有丝杆(141)，所述第一夹持板(14)和第二夹持板(15)的相邻侧边上设置有橡胶垫(24)。

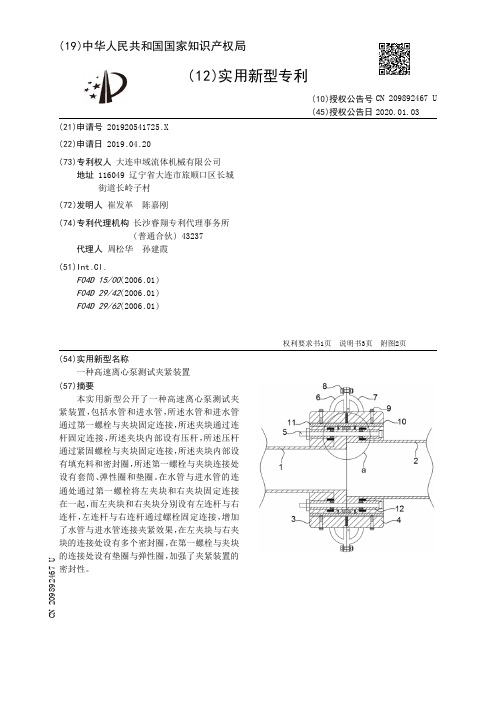

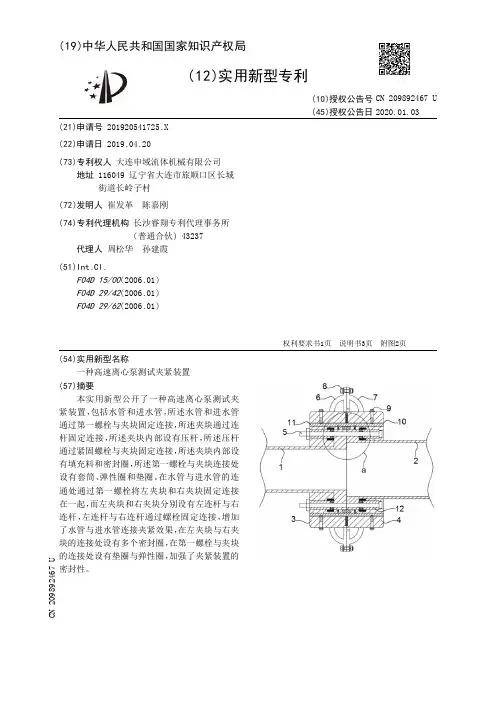

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541725.X(22)申请日 2019.04.20(73)专利权人 大连申域流体机械有限公司地址 116049 辽宁省大连市旅顺口区长城街道长岭子村(72)发明人 崔发革　陈嘉刚　(74)专利代理机构 长沙睿翔专利代理事务所(普通合伙) 43237代理人 周松华　孙建霞(51)Int.Cl.F04D 15/00(2006.01)F04D 29/42(2006.01)F04D 29/62(2006.01)(54)实用新型名称一种高速离心泵测试夹紧装置(57)摘要本实用新型公开了一种高速离心泵测试夹紧装置，包括水管和进水管，所述水管和进水管通过第一螺栓与夹块固定连接，所述夹块通过连杆固定连接，所述夹块内部设有压杆，所述压杆通过紧固螺栓与夹块固定连接，所述夹块内部设有填充料和密封圈，所述第一螺栓与夹块连接处设有套筒、弹性圈和垫圈。

在水管与进水管的连通处通过第一螺栓将左夹块和右夹块固定连接在一起，而左夹块和右夹块分别设有左连杆与右连杆，左连杆与右连杆通过螺栓固定连接，增加了水管与进水管连接夹紧效果，在左夹块与右夹块的连接处设有多个密封圈，在第一螺栓与夹块的连接处设有垫圈与弹性圈，加强了夹紧装置的密封性。

权利要求书1页 说明书3页 附图2页CN 209892467 U 2020.01.03C N 209892467U权　利　要　求　书1/1页CN 209892467 U1.一种高速离心泵测试夹紧装置，包括水管(1)和进水管(2)，其特征在于，所述水管(1)和进水管(2)通过第一螺栓(5)与左夹块(3)和右夹块(4)固定连接，所述左夹块(3)与左连杆(6)固定连接，所述右夹块(4)与右连杆(7)固定连接，所述左连杆(6)通过第二螺栓(8)与右连杆(7)固定连接，所述左夹块(3)和右夹块(4)上均设有压杆孔(10)，所述压杆孔(10)内设有压杆(11)，所述压杆(11)通过竖直方向的紧固螺栓(9)与左夹块(3)和右夹块(4)固定连接，所述压杆(11)下方设有两个顶块(14)，两个所述顶块(14)与弹簧(15)的一端固定连接，所述弹簧(15)的另一端分别与左夹块(3)和右夹块(4)固定连接，所述压杆(11)中间位置设有密封圈(13)，所述密封圈(13)与左夹块(3)和右夹块(4)胶合连接。

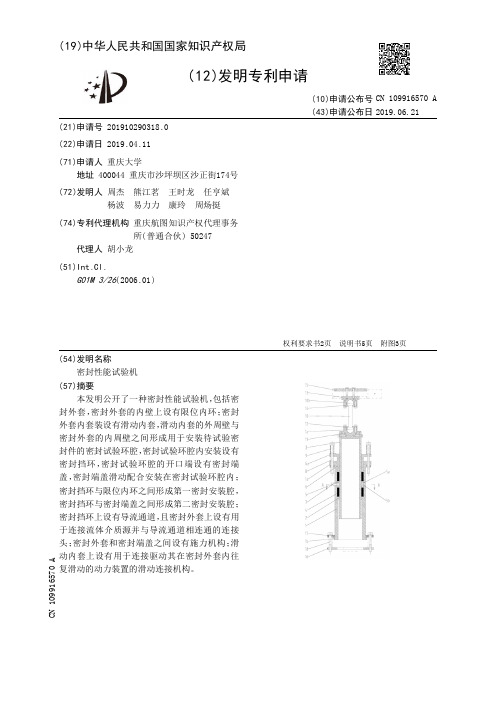

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910290318.0(22)申请日 2019.04.11(71)申请人 重庆大学地址 400044 重庆市沙坪坝区沙正街174号(72)发明人 周杰　熊江茗　王时龙　任亨斌　杨波　易力力　康玲　周炀挺　(74)专利代理机构 重庆航图知识产权代理事务所(普通合伙) 50247代理人 胡小龙(51)Int.Cl.G01M 3/26(2006.01)(54)发明名称密封性能试验机(57)摘要本发明公开了一种密封性能试验机，包括密封外套，密封外套的内壁上设有限位内环；密封外套内套装设有滑动内套，滑动内套的外周壁与密封外套的内周壁之间形成用于安装待试验密封件的密封试验环腔，密封试验环腔内安装设有密封挡环，密封试验环腔的开口端设有密封端盖，密封端盖滑动配合安装在密封试验环腔内；密封挡环与限位内环之间形成第一密封安装腔，密封挡环与密封端盖之间形成第二密封安装腔；密封挡环上设有导流通道，且密封外套上设有用于连接流体介质源并与导流通道相连通的连接头；密封外套和密封端盖之间设有施力机构；滑动内套上设有用于连接驱动其在密封外套内往复滑动的动力装置的滑动连接机构。

权利要求书2页 说明书5页 附图3页CN 109916570 A 2019.06.21C N 109916570A权　利　要　求　书1/2页CN 109916570 A1.一种密封性能试验机，其特征在于：包括密封外套(1)，所述密封外套(1)的内壁上设有径向向内延伸的限位内环(2)，所述限位内环(2)与所述密封外套(1)同轴；所述密封外套(1)内套装设有与所述限位内环(2)滑动配合的滑动内套(3)，所述滑动内套(3)的外周壁与所述密封外套(1)的内周壁之间形成用于安装待试验密封件(4)的密封试验环腔，所述密封试验环腔内安装设有密封挡环(5)，所述密封试验环腔的开口端设有密封端盖(6)，所述密封端盖(6)滑动配合安装在所述密封试验环腔内；所述密封挡环(5)与所述限位内环(2)之间形成用于安装待试验密封件(4)的第一密封安装腔，所述密封挡环(5)与所述密封端盖(6)之间形成用于安装待试验密封件(4)的第二密封安装腔；所述密封挡环(5)上设有将流体介质导流至所述第一密封安装腔和第二密封安装腔的导流通道，且所述密封外套(1)上设有用于连接流体介质源并与所述导流通道相连通的连接头(7)；所述密封外套(1)和所述密封端盖(6)之间设有用于向所述密封端盖(6)施加朝向所述限位内环(2)方向的轴向力的施力机构；所述滑动内套(3)上设有用于连接驱动其在所述密封外套(1)内往复滑动的动力装置的滑动连接机构。

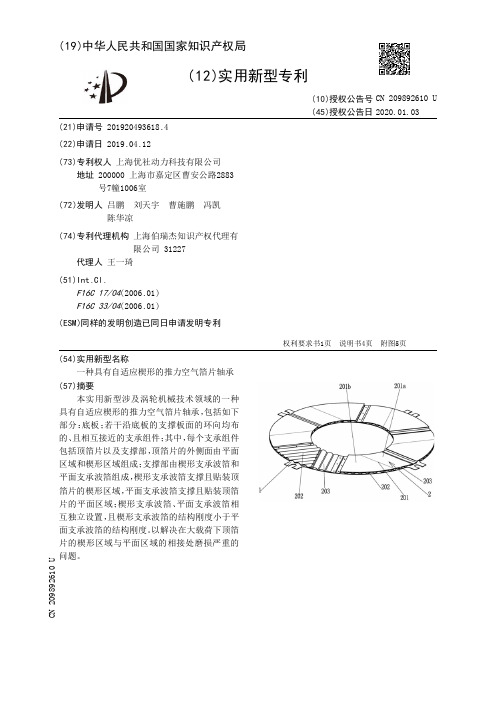

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920493618.4(22)申请日 2019.04.12(73)专利权人 上海优社动力科技有限公司地址 200000 上海市嘉定区曹安公路2883号7幢1006室(72)发明人 吕鹏　刘天宇　曹施鹏　冯凯　陈华凉　(74)专利代理机构 上海伯瑞杰知识产权代理有限公司 31227代理人 王一琦(51)Int.Cl.F16C 17/04(2006.01)F16C 33/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种具有自适应楔形的推力空气箔片轴承(57)摘要本实用新型涉及涡轮机械技术领域的一种具有自适应楔形的推力空气箔片轴承，包括如下部分：底板；若干沿底板的支撑板面的环向均布的、且相互接近的支承组件；其中，每个支承组件包括顶箔片以及支撑部，顶箔片的外侧面由平面区域和楔形区域组成；支撑部由楔形支承波箔和平面支承波箔组成，楔形支承波箔支撑且贴装顶箔片的楔形区域，平面支承波箔支撑且贴装顶箔片的平面区域；楔形支承波箔、平面支承波箔相互独立设置，且楔形支承波箔的结构刚度小于平面支承波箔的结构刚度。

以解决在大载荷下顶箔片的楔形区域与平面区域的相接处磨损严重的问题。

权利要求书1页 说明书4页 附图5页CN 209892610 U 2020.01.03C N 209892610U权　利　要　求　书1/1页CN 209892610 U1.一种具有自适应楔形的推力空气箔片轴承，包括如下部分：整体为圆环形结构的、与转子(3)同轴设置的底板(1)，该底板(1)一板面为固定板面且固定安装在轴承固定基础(6)上，该底板(1)另一板面为支撑板面且朝向转子(3)；若干沿底板(1)的支撑板面的环向均布的、且相互接近的支承组件(2)；其中，每个支承组件(2)包括顶箔片(201)以及支撑部，所述支撑部一侧固定贴装在底板(1)的支撑板面上，所述顶箔片(201)的内侧面固定贴装支撑部另一侧，所述顶箔片(201)的外侧面朝向转子(3)且在轴向上活动支承转子(3)，所述顶箔片(201)的外侧面由平面区域(201b)和楔形区域(201a)组成，所述平面区域(201b)平行于底板(1)的支撑板面，所述楔形区域(201a)相对于平面区域(201b)倾斜，且楔形区域(201a)的最高端与平面区域(201b)一端相接，所述平面区域(201b)另一端与底板(1)分离且用于释放气体压力；所述支撑部由楔形支承波箔(203)和平面支承波箔(202)组成，所述楔形支承波箔(203)支撑且贴装顶箔片(201)的楔形区域(201a)，所述平面支承波箔(202)支撑且贴装顶箔片(201)的平面区域(201b)；其特征在于：所述楔形支承波箔(203)、平面支承波箔(202)相互独立设置，且所述楔形支承波箔(203)的结构刚度小于平面支承波箔(202)的结构刚度。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920440938.3(22)申请日 2019.04.02(73)专利权人 常州光洋轴承股份有限公司地址 213000 江苏省常州市新北区汉江路52号

(72)发明人 薛瑞　王军　缪建　黄腊琴　(51)Int.Cl.G01M 13/005(2019.01)

G01L 5/00(2006.01)

(54)实用新型名称轮毂轴承单元密封圈压入力及脱出力整体测试装置(57)摘要本实用新型涉及一种轮毂轴承单元密封圈压入力及脱出力整体测试装置，包括用于支撑轮毂轴承单元外圈的垫块、用于锁紧轮毂轴承单元内圈的紧固组件及用于压入或脱出密封圈的压块，所述紧固组件设置在轮毂轴承单元内圈内，包括上紧固块及下紧固块，上紧固块、下紧固块之间通过紧固螺丝固定连接，所述压块对应设置在轮毂轴承单元上方并可上下移动。该轮毂轴承单元密封圈压入力及脱出力整体测试装置通过垫块、紧固组件及压块的相互配合，能够准确地检测出轮毂轴承单元密封圈整体的压入力及脱出力，使用非常方便。

权利要求书1页 说明书2页 附图4页

CN 209589465 U2019.11.05

CN 209589465 U1.一种轮毂轴承单元密封圈压入力及脱出力整体测试装置，其特征在于：包括用于支撑轮毂轴承单元外圈的垫块、用于锁紧轮毂轴承单元内圈的紧固组件及用于压入或脱出密封圈的压块，所述紧固组件设置在轮毂轴承单元内圈内，包括上紧固块及下紧固块，上紧固块、下紧固块之间通过紧固螺丝固定连接，所述压块对应设置在轮毂轴承单元上方并可上下移动。2.根据权利要求1所述的轮毂轴承单元密封圈压入力及脱出力整体测试装置，其特征在于：所述垫块呈圆环形。3.根据权利要求2所述的轮毂轴承单元密封圈压入力及脱出力整体测试装置，其特征在于：所述压块呈圆环形，压块底端具有可将密封圈压入轮毂轴承单元外圈和轮毂轴承单元内圈之间间隙处的圆环形凸台。4.根据权利要求1所述的轮毂轴承单元密封圈压入力及脱出力整体测试装置，其特征在于：所述垫块呈圆环形，垫块顶端开设有可供轮毂轴承单元外圈嵌入的圆环形凹槽。5.根据权利要求4所述的轮毂轴承单元密封圈压入力及脱出力整体测试装置，其特征在于：所述压块底端具有多个压出块，所述压出块为爪形结构，压出块可穿过轮毂轴承单元内外圈之间的保持架中钢球未分布的兜孔将密封圈压出。
