光学无缝拼接屏55寸技术方案

大屏拼接屏方案大屏拼接屏方案在现代社会中，随着信息技术的快速发展，大屏拼接屏方案越来越受到人们的关注和利用。

大屏拼接屏是一种将多个显示屏通过拼接技术组合在一起形成更大尺寸的显示屏幕的解决方案。

它具有广泛的应用领域，包括展览馆、会议室、电视墙等等。

本文将介绍大屏拼接屏的基本原理和常见的实施方案。

1. 基本原理大屏拼接屏的基本原理是通过将多个显示屏按照一定的规则进行拼接，形成一个大尺寸的显示屏幕。

拼接的原理主要包括以下几个步骤：1. **边框处理**：在进行大屏拼接时，需要考虑显示屏的边框对整个屏幕的影响。

常见的处理方式是通过减小边框的宽度或者选择边框颜色与屏幕背景相适配来减少边框对视觉效果的影响。

2. **图像合成**：拼接屏的图像合成是一个关键步骤。

通过将多个显示屏的图像按照一定的规则进行拼接，可以形成一个连续的大屏显示。

常见的图像合成方式有水平拼接和垂直拼接。

水平拼接是将显示屏按照水平方向排列，垂直拼接则是将显示屏按照垂直方向排列。

3. **图像校正**：由于每个显示屏的尺寸、分辨率等可能存在差异，因此在进行图像拼接时需要对图像进行校正，保证显示效果的一致性。

图像校正可以通过软件或者硬件来实现。

2. 实施方案大屏拼接屏的实施方案主要包括硬件设备的选择和配置以及软件系统的搭建。

2.1 硬件设备选择在选择硬件设备时，需要考虑以下几个关键因素：1. **显示屏尺寸**：选择显示屏尺寸时需要根据实际使用场景来确定。

一般来说，大屏拼接屏的尺寸越大，显示效果越好，但同时也会增加成本和安装难度。

2. **分辨率**：显示屏的分辨率决定了拼接屏的显示质量。

高分辨率能够提供更清晰和细腻的图像显示效果。

在选择显示屏时应尽量选择分辨率相同的显示屏，以减少图像校正的难度。

3. **边框宽度**：边框宽度对大屏拼接屏的视觉效果有直接影响。

一般来说，边框越窄，显示效果越好。

在选择显示屏时应尽量选择边框宽度较窄的型号。

2.2 软件系统搭建在搭建软件系统时，常见的方案包括使用专业的拼接屏控制软件和使用硬件设备自带的拼接功能。

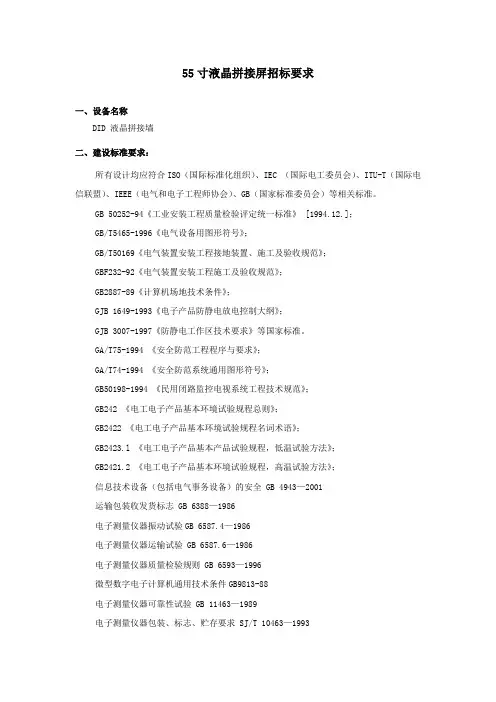

55寸液晶拼接屏招标要求一、设备名称DID 液晶拼接墙二、建设标准要求：所有设计均应符合ISO（国际标准化组织）、IEC （国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）等相关标准。

GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]；GB/T5465-1996《电气设备用图形符号》；GB/T50169《电气装置安装工程接地装置、施工及验收规范》；GBF232-92《电气装置安装工程施工及验收规范》；GB2887-89《计算机场地技术条件》；GJB 1649-1993《电子产品防静电放电控制大纲》；GJB 3007-1997《防静电工作区技术要求》等国家标准。

GA/T75-1994 《安全防范工程程序与要求》；GA/T74-1994 《安全防范系统通用图形符号》；GB50198-1994 《民用闭路监控电视系统工程技术规范》；GB242 《电工电子产品基本环境试验规程总则》；GB2422 《电工电子产品基本环境试验规程名词术语》；GB2423.l 《电工电子产品基本产品试验规程，低温试验方法》；GB2421.2 《电工电子产品基本环境试验规程，高温试验方法》；信息技术设备（包括电气事务设备）的安全 GB 4943—2001运输包装收发货标志 GB 6388—1986电子测量仪器振动试验GB 6587.4—1986电子测量仪器运输试验 GB 6587.6—1986电子测量仪器质量检验规则 GB 6593—1996微型数字电子计算机通用技术条件GB9813-88电子测量仪器可靠性试验 GB 11463—1989电子测量仪器包装、标志、贮存要求 SJ/T 10463—1993建筑智能化系统工程设计标准DB32/181-1998建筑智能化系统工程实施及验收规范DB32/366-1999DB32/T367-1999建筑智能化系统工程评估标准DB32/365-1999建筑智能化系统工程检测规程《电工电子产品基本环境试验规则总则》GB 2421《电工电子产品基本环境试验规则名称术语》GB 2422《电工电子产品基本环境试验规则高温试验方法》GB 23433.2《电网电源供电的室用和类似一般用途的电子及相关设备的安全要求》GB 8898-88 《计算机站场地安全要求》GB9366-88《工业与民用电力装置的接地设计规范》GBJ65-88《工业企业通信接地设计规范》GBJ79-85《电力设备接地设计技术规程》SDJ8-98《民用建筑电气设计规范》JG/T16-92《中国电气装置安装工程施工及验收规范》GBJ232-82《总线局域域标准》IEEE802.3《建筑与建筑综合布线系统工程设计规范》CECS 72.95《蓝皮书K11建议“过电压和过电流防护的原则”》CCITT《通信电路和通信设备的防雷手册》CCITT《计算机通讯技术条件》GB9813-88《信息技术设备的安全》GB4943-95符合最新版中国电磁兼容性(EMC)标准要求《电力子操作工作站机房设计规范》 GB50174-93《国际串行通讯标准》 EIARS-232-C《工业操作工作站系统安装环境条件》 ZBN18-001《UTP电缆芯线定义》 EIA/TIA-T568B《电磁兼容》 GB/T17626《远动设备及系统工作条件环境条件和电源》 GB/T 15153-94《计算机信息系统安全保护等级划分准则》 GB17859-1999三、建设需求及技术指标1、在控制室安装一套3*6（行*列），的超窄边液晶显示屏，包括相关软件、大屏支架，线缆及相关附件，采用DID超窄缝（拼接缝 5.5mm）55寸LED光源的拼接显示屏18块，拼接方式3×6，支持24小时播放，分辨率1920×1080，对比度：3500：1，亮度700cd/㎡，五万小时以上使用寿命。

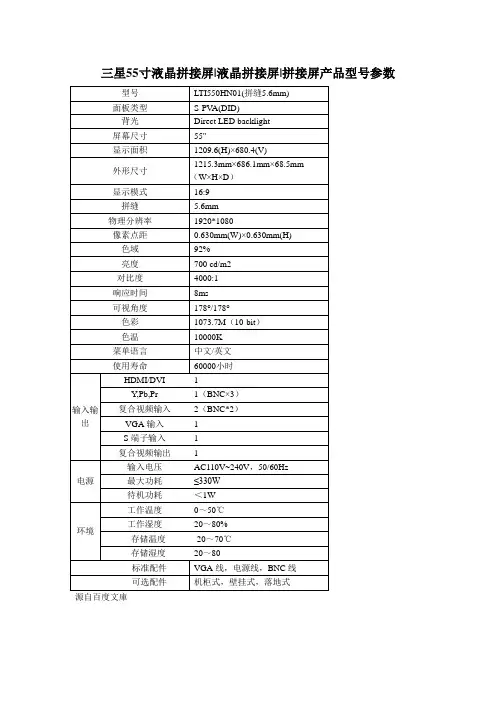

三星55寸液晶拼接屏|液晶拼接屏|拼接屏产品型号参数型号LTI550HN01(拼缝5.6mm)
面板类型S-PV A(DID)
背光Direct LED backlight
屏幕尺寸55"
显示面积1209.6(H)×680.4(V)
外形尺寸
1215.3mm×686.1mm×68.5mm （W×H×D）
显示模式16:9
拼缝 5.6mm
物理分辨率1920*1080
像素点距0.630mm(W)×0.630mm(H) 色域92%
亮度700 cd/m2
对比度4000:1
响应时间8ms
可视角度178°/178°
色彩1073.7M（10-bit）
色温10000K
菜单语言中文/英文
使用寿命60000小时
输入输
出
HDMI/DVI 1
Y,Pb,Pr 1（BNC×3）复合视频输入2（BNC*2）VGA输入 1
S端子输入 1
复合视频输出 1
电源输入电压AC110V~240V，50/60Hz 最大功耗≤330W
待机功耗＜1W
环境工作温度0～50℃
工作湿度20～80%
存储温度-20～70℃
存储湿度20～80
标准配件VGA线，电源线，BNC线可选配件机柜式，壁挂式，落地式
源自百度文庫。

希沃55寸65寸交互一体机技术参数希沃交互一体机是一款融合了液晶显示、计算机处理和触摸互动等多种功能的智能设备。

希沃公司推出的55寸和65寸交互一体机具有以下技术参数：一、外观设计：1. 尺寸：55寸交互一体机尺寸大约为1271mm×740mm×83mm，65寸交互一体机尺寸大约为1522mm×878mm×110mm，外观时尚简约；2. 重量：55寸交互一体机重量约为34.5kg，65寸交互一体机重量约为45kg，轻便易携带；3.材质：机身采用高强度铝合金材质，结构坚固耐用。

二、显示屏：1.尺寸：55寸交互一体机采用55英寸显示屏，65寸交互一体机采用65英寸显示屏，显示面积更大、更清晰；2.分辨率：55寸交互一体机分辨率一般为1920×1080，65寸交互一体机分辨率一般为3840×2160，支持高清影像显示；3. 亮度：55寸交互一体机亮度通常为350cd/m²，65寸交互一体机亮度通常为450cd/m²，屏幕显示效果明亮锐利。

三、触控技术：1.触摸方式：支持多点触控技术，可实现多用户同时操作；3.反应速度：触摸一体机响应速度快，可以满足用户手势操作需求。

四、计算及存储：1. 处理器：交互一体机通常配置高性能Intel Core i5或i7处理器，运行速度快；2.内存：一般配置8GB或16GBDDR4内存，可以满足多任务处理需求；3.存储：交互一体机一般内置256GB或512GBSSD固态硬盘，读写速度快；4. 操作系统：支持Windows 10或Linux等常见操作系统。

五、连接与传输：1.网络：支持有线网口和Wi-Fi无线网络连接，方便上网浏览；B接口：具备多个USB3.0接口，支持外接设备；3.HDMI接口：可以连接外部高清显示设备，实现大屏幕显示；4.蓝牙：支持蓝牙5.0技术，便于与其他设备进行无线连接。
