压缩机基本知识

压缩过程

如下所示，转子旋转时，吸气端至排气端的啮合变化过程。互相啮合的转子间包围的容

积随着转子的旋转持续减小，并延轴向移动。这样在公母转子间形成了一个V形空间。在吸

气结束时，这个V形空间达到最大值。随着转子进一步旋转，在吸气端新的啮合接近V形空间。

然后这个齿间空间随着不断的啮合持续减小（压缩过程）。 齿间空间的减小发生在转子间朝向排气端。这个空间的容积持续减小，在密封的条件下

开始压缩。当转子齿峰与排气口连通时，齿间容积内的气体派出至高压侧，然后进入油分离

器中将制冷剂中携带的润滑油分离出来。排气口的尺寸和几何形状决定了压缩机的内容积比

Vi。内容积比必须与运行压比对应，避免由于过、欠压缩导致效率降低。

压缩过程

压缩机基本知识

压缩机内容积比Vi

压缩机的内容积比的定义为压缩机的吸气容积除以排气容积。这个内容积比直接影响压

缩机的内压缩比Pi。一个低Vi压缩机其压缩比Pi也低，高Vi的压缩机应用于高压比系统中。

为了避免压缩机发生过、欠压缩得现象，在下面的方程中，系统的压缩比（CR）应用等于压

缩机的内压缩比（Pi）。请参照下面P-V图。

CR=Pd/Ps

Pi=Vi k Vi=Vs/Vd

其中：

CR：系统压缩比

Pi:内压缩比

Vi：内容积比

Pd：系统压力（绝对压力）

Pd’：排气压力（绝对压力）

Ps：吸气压力（绝对压力）

Vs：吸气容积

Vd：排气容积

K：制冷剂绝热指数

欠压缩（CR>Pi） CR=Pi 过压缩（CR

合集下载

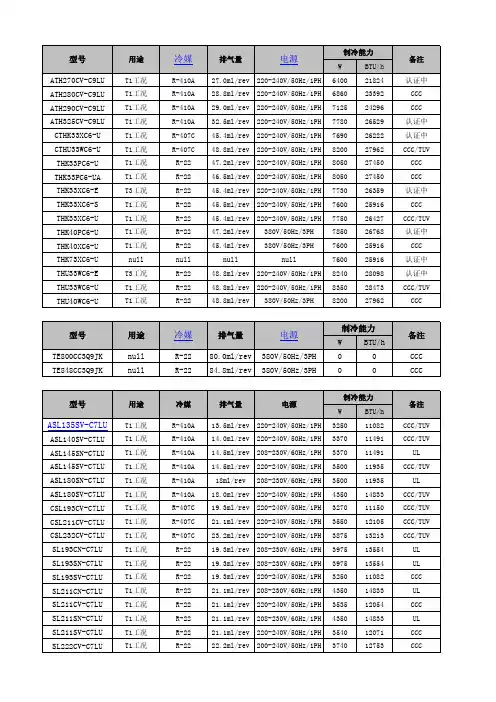

部分压缩机参数

部分压缩机参数

WBTU/hATH270CV-C9LUT1工况R-410A27.0ml/rev220-240V/50Hz/1PH640021824认证中ATH280CV-C9LUT1工况R-410A28.8ml/rev220-240V/50Hz/1PH686023392CCCATH290CV-C9LUT1工况R-410A29.0ml/rev220-240V/50Hz/1PH712524296CCCATH325CV-C9LUT1工况R-410A32.5ml/rev220-240V/50Hz/1PH778026529认证中CTHK33XC6-UT1工况R-407C45.4ml/rev220-240V/50Hz/1PH769026222认证中CTHU33WC6-UT1工况R-407C48.8ml/rev220-240V/50Hz/1PH820027962CCC/TUVTHK33PC6-UT1工况R-2247.2ml/rev220-240V/50Hz/1PH805027450CCCTHK33PC6-UAT1工况R-2246.5ml/rev220-240V/50Hz/1PH805027450CCCTHK33XC6-ET3工况R-2245.4ml/rev220-240V/50Hz/1PH773026359认证中THK33XC6-ST1工况R-2245.5ml/rev220-240V/50Hz/1PH760025916CCCTHK33XC6-UT1工况R-2245.4ml/rev220-240V/50Hz/1PH775026427CCC/TUVTHK40PC6-UT1工况R-2247.2ml/rev380V/50Hz/3PH785026768认证中THK40XC6-UT1工况R-2245.4ml/rev380V/50Hz/3PH760025916CCCTHK73XC6-Unullnullnullnull760025916认证中THU33WC6-ET3工况R-2248.8ml/rev220-240V/50Hz/1PH824028098认证中THU33WC6-UT1工况R-2248.8ml/rev220-240V/50Hz/1PH835028473CCC/TUVTHU40WC6-UT1工况R-2248.8ml/rev380V/50Hz/3PH820027962CCC

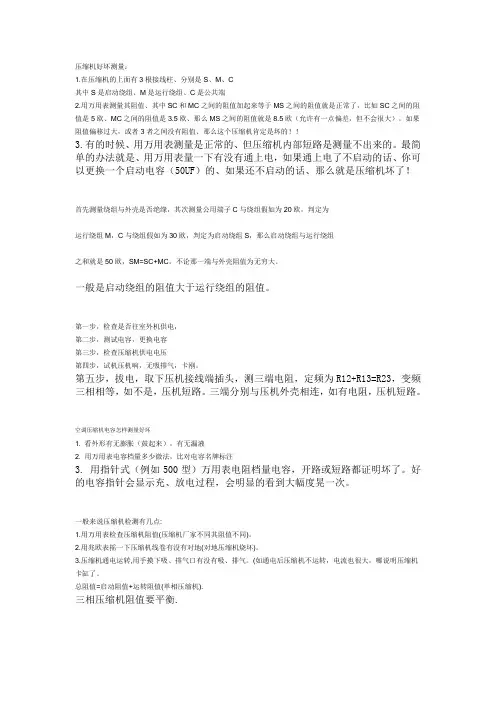

怎么判断空调压缩机的好坏

怎么判断空调压缩机的好坏

压缩机好坏测量：

1.在压缩机的上面有3根接线柱、分别是S、M、C

其中S是启动绕组、M是运行绕组、C是公共端

2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！

3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！

首先测量绕组与外壳是否绝缘，其次测量公用端子C与绕组假如为20欧，判定为

运行绕组M，C与绕组假如为30欧，判定为启动绕组S，那么启动绕组与运行绕组

之和就是50欧，SM=SC+MC。不论那一端与外壳阻值为无穷大。

一般是启动绕组的阻值大于运行绕组的阻值。

第一步，检查是否往室外机供电，

第二步，测试电容，更换电容

第三步，检查压缩机供电电压

第四步，试机压机响，无吸排气，卡刚。

第五步，拔电，取下压机接线端插头，测三端电阻，定频为R12+R13=R23，变频三相相等，如不是，压机短路。三端分别与压机外壳相连，如有电阻，压机短路。

空调压缩机电容怎样测量好坏

1. 看外形有无膨胀（鼓起来），有无漏液

2. 用万用表电容档量多少微法，比对电容名牌标注

3. 用指针式（例如500型）万用表电阻档量电容，开路或短路都证明坏了。好的电容指针会显示充、放电过程，会明显的看到大幅度晃一次。

一般来说压缩机检测有几点:

1.用万用表检查压缩机阻值(压缩机厂家不同其阻值不同)。

2.用兆欧表摇一下压缩机线卷有没有对地(对地压缩机烧坏)。

3.压缩机通电运转,用手摸下吸、排气口有没有吸、排气。(如通电后压缩机不运转，电流也很大，哪说明压缩机卡缸了。

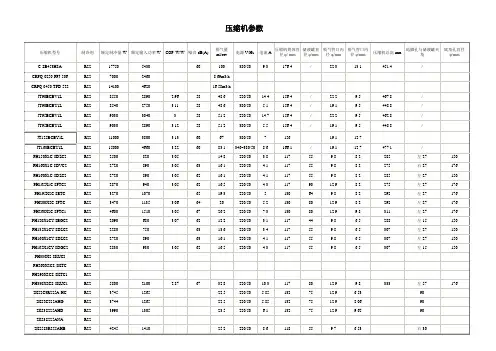

压缩机参数

压缩机参数

压缩机参数

压缩机型号 制冷剂 额定制冷量W 额定输入功率 W COP W/W 噪音dB(A) 排气量ml/rev 电源 V/Hz 电流 A 压缩机筒体直径 φ/ mm 储液罐直径φ/mm 吸气管口内径 φ/mm 排气管口内径 φ/mm 压缩机总高 mm 地脚孔与储液罐夹角 底角孔直径

φ/mm

C-SB453H8A R22 17750 5430 60 100 380/50 9.3 176.4 / 22.3 13.1 451.4 /

CRFQ-0250-PFJ-506 R22 7000 2460 8.69m3/h

CRPQ-0450-TFD-522 R22 14100 4620 16.58m3/h

JT90BCBV1L R22 8550 2890 2.96 58 48.6 220/50 14.4 156.4 / 22.2 9.5 467.8 /

JT90BCBY1L R22 8540 2750 3.11 58 48.6 380/50 5.1 156.4 / 19.1 9.5 448.8 /

JT95BCBV1L R22 9030 3040 3 58 51.2 220/50 14.7 156.4 / 22.2 9.5 462.8 /

JT95BCBY1L R22 9030 2890 3.12 58 51.2 380/50 5.5 156.4 / 19.1 9.5 448.8 /

JT125BCBY1L R22 11000 3800 3.13 60 67 380/50 7 156 19.1 12.7

JT160BCBY1L R22 15000 4660 3.22 60 83.1 346~380/50 8.6 166.1 / 19.1 12.7 477.1 /

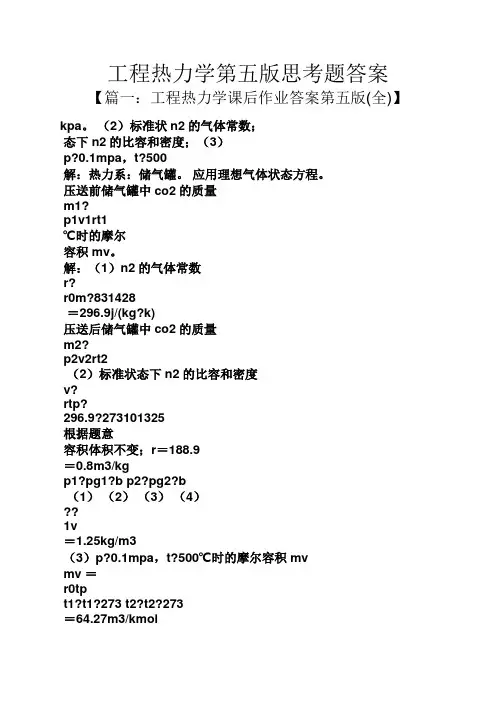

工程热力学第五版思考题答案
