ZCQ型自吸式磁力泵使用注意事项及价格

长沙自平衡多级泵厂整理/

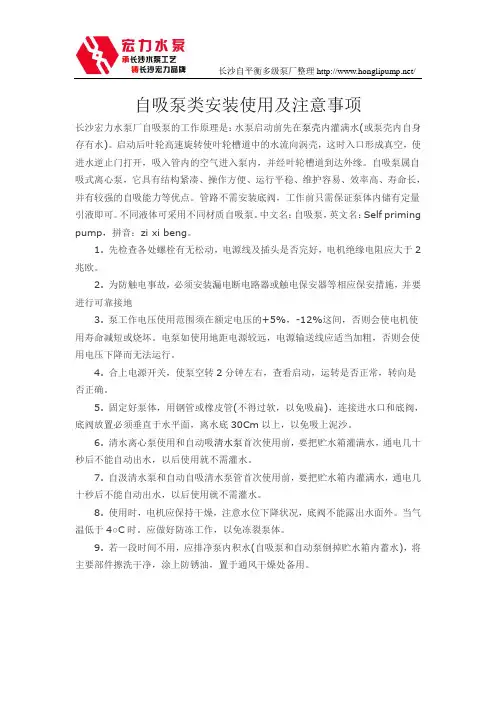

自吸泵类安装使用及注意事项

长沙宏力水泵厂自吸泵的工作原理是：水泵启动前先在泵壳内灌满水(或泵壳内自身存有水)。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。自吸泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。不同液体可采用不同材质自吸泵。中文名：自吸泵，英文名：Self priming

pump，拼音：zi xi beng。

1. 先检查各处螺栓有无松动，电源线及插头是否完好，电机绝缘电阻应大于2兆欧。

2. 为防触电事故，必须安装漏电断电路器或触电保安器等相应保安措施，并要进行可靠接地

3. 泵工作电压使用范围须在额定电压的+5%，-12%这间，否则会使电机使用寿命减短或烧坏。电泵如使用地距电源较远，电源输送线应适当加粗，否则会使用电压下降而无法运行。

4. 合上电源开关，使泵空转2分钟左右，查看启动，运转是否正常，转向是否正确。

5. 固定好泵体，用钢管或橡皮管(不得过软，以免吸扁)，连接进水口和底阀，底阀放置必须垂直于水平面，离水底30Cm以上，以免吸上泥沙。

6. 清水离心泵使用和自动吸清水泵首次使用前，要把贮水箱灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。

7. 自汲清水泵和自动自吸清水泵管首次使用前，要把贮水箱内灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。

8. 使用时，电机应保持干燥，注意水位下降状况，底阀不能露出水面外。当气温低于4○C时。应做好防冻工作，以免冻裂泵体。

9. 若一段时间不用，应排净泵内积水(自吸泵和自动泵倒掉贮水箱内蓄水)，将主要部件擦洗干净，涂上防锈油，置于通风干燥处备用。

伽利略Galileo泵-欧洲品质

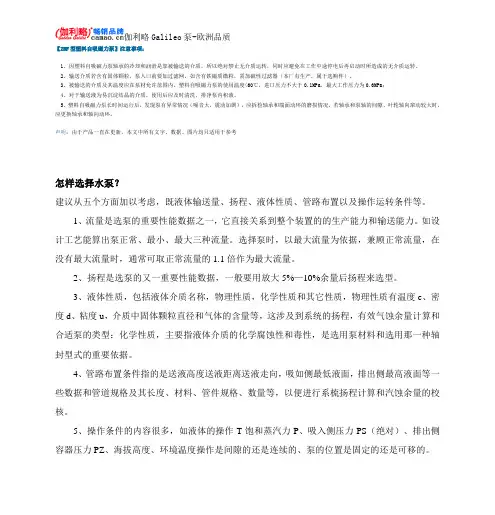

【ZBF型塑料自吸磁力泵】注意事项：

1、因塑料自吸磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止无介质运转，同时应避免在工作中途停电后再启动时所造成的无介质运转。

2、输送介质若含有固体颗粒，泵入口前要加过滤网，如含有铁磁质微粒，需加磁性过滤器（本厂有生产，属于选购件）。

3、被输送的介质及其温度应在泵材允许范围内。塑料自吸磁力泵的使用温度<60℃，进口压力不大于0.1MPa，最大工作压力为0.6MPa；

4、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

5、塑料自吸磁力泵长时间运行后，发现泵有异常情况（噪音大，震动加剧），应拆检轴承和端面动环的磨损情况，若轴承和泵轴的间隙、叶轮轴向窜动较大时，应更换轴承和轴向动环。

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考

怎样选择水泵？

建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计工艺能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

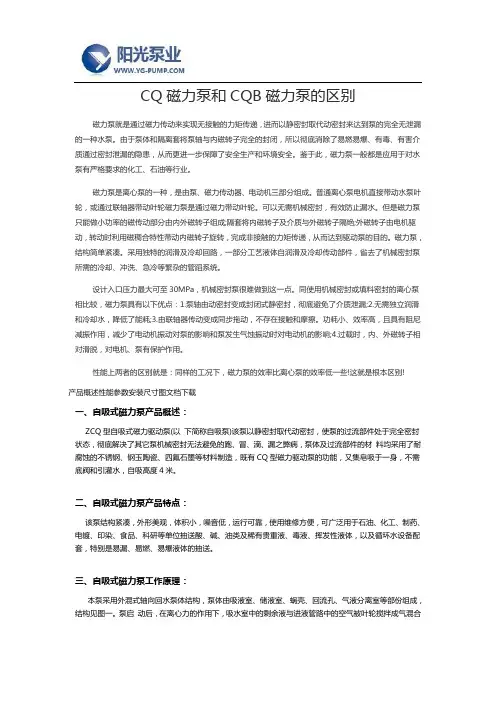

CQ磁力泵和CQB磁力泵的区别

磁力泵就是通过磁力传动来实现无接触的力矩传递，进而以静密封取代动密封来达到泵的完全无泄漏的一种水泵。由于泵体和隔离套将泵轴与内磁转子完全的封闭，所以彻底消除了易燃易爆、有毒、有害介质通过密封泄漏的隐患，从而更进一步保障了安全生产和环境安全。鉴于此，磁力泵一般都是应用于对水泵有严格要求的化工、石油等行业。

磁力泵是离心泵的一种，是由泵、磁力传动器、电动机三部分组成。普通离心泵电机直接带动水泵叶轮，或通过联轴器带动叶轮磁力泵是通过磁力带动叶轮。可以无需机械密封，有效防止漏水。但是磁力泵只能做小功率的磁传动部分由内外磁转子组成;隔套将内磁转子及介质与外磁转子隔绝;外磁转子由电机驱动，转动时利用磁稠合特性带动内磁转子旋转，完成非接触的力矩传递，从而达到驱动泵的目的。磁力泵，结构简单紧凑。采用独特的润滑及冷却回路，一部分工艺液体自润滑及冷却传动部件，省去了机械密封泵所需的冷却、冲洗、急冷等繁杂的管蹈系统。

设计入口压力最大可至30MPa，机械密封泵很难做到这一点。同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点：1.泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏;2.无需独立润滑和冷却水，降低了能耗;3.由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;4.过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。

性能上两者的区别就是：同样的工况下，磁力泵的效率比离心泵的效率低一些!这就是根本区别!

产品概述性能参数安装尺寸图文档下载

一、自吸式磁力泵产品概述：

ZCQ型自吸式磁力驱动泵(以 下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材 料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

磁力泵规格型号及参数

磁力泵是一种采用磁耦合驱动技术的无泄漏、无密封的泵，被广泛应用于化工、冶金、造纸、食品、制药等行业。以下是一份磁力泵的规格型号及参数介绍，供参考：

规格型号：

1.LQDL系列磁力驱动立式多级离心泵

2.CQ系列磁力驱动离心泵

3.IHF系列磁力驱动卧式离心泵

4.ZCQ系列磁力驱动自吸式离心泵

5.DCL系列磁力驱动离心泵

6.ZMD系列磁力驱动自吸式多级泵

参数：

1.流量：根据不同型号的磁力泵，流量范围从0.5m³/h到200m³/h不等，可根据用户需求定制。

2.扬程：根据不同型号的磁力泵，扬程范围从5m到150m不等，可根据用户需求定制。

3.温度范围：根据不同型号的磁力泵，温度范围从-20℃到150℃不等，可根据用户需求定制。

4.真空度：根据不同型号的磁力泵，真空度范围从0.1MPa到0.6MPa不等，可根据用户需求定制。 5.材质：泵体、叶轮、轴套等部件采用不锈钢、合金钢等材质，具有优良的耐腐蚀性和耐高温性。

6.功率：根据不同型号的磁力泵，功率范围从0.18kW到75kW不等，可根据用户需求定制。

7.进出口口径：根据不同型号的磁力泵，进出口口径范围从DN15到DN300不等，可根据用户需求定制。

8.使用介质：磁力泵适用于输送清洁、无固体颗粒或纤维的腐蚀性液体，如酸、碱、盐溶液、有机溶剂等。

磁力泵的特点：

1.无泄漏：磁力驱动技术使泵体与电机完全隔离，消除了密封件的泄漏隐患。

2.耐腐蚀：泵体采用耐腐蚀材质制造，能够适应多种腐蚀性介质的输送。

3.节能环保：磁力泵采用无接触传动，无需润滑剂，减少能源的消耗，符合环保要求。

4.维护方便：无需维护密封装置，大大降低了维护成本。

5.使用安全：由于无泄漏，减少了对人员和环境的危害，提高了操作安全性。

6.体积小巧：磁力泵结构紧凑，占地面积小，适应安装空间有限的场所。

总结： 磁力泵具有无泄漏、耐腐蚀、节能环保、维护方便、使用安全和体积小巧等特点，根据不同的工况要求，可以选择合适的型号和参数。用户在选购磁力泵时，应根据实际需求，综合考虑其流量、扬程、温度范围等参数，选择适当的材质和口径，确保泵的性能能够满足工艺要求，提高生产效率和安全性。
