表一 广西居住建筑节能设计

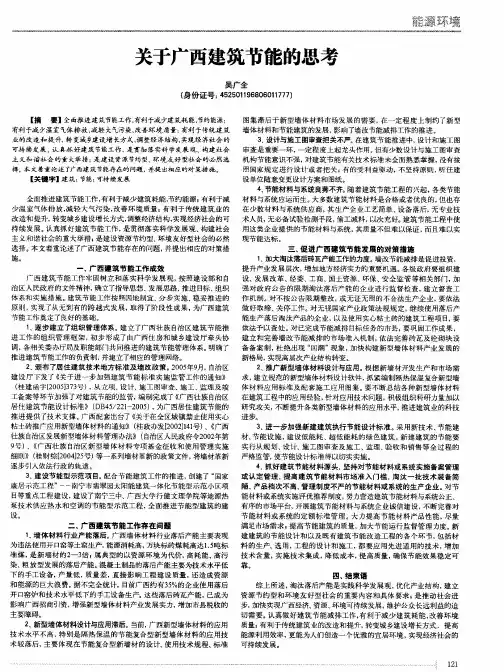

漾　壤　关于广西建筑节能的思考　吴广全　（身份证号：４５２５０１　１　９６８０６０１　１　７７７）　【摘　要ｌ全面推进建筑节能工作，有利于减少建筑耗能，节约能源；　有利于减少温室气体排放，减轻大气污染，改善环境质量；有利于传统建筑　业的改造和提升，转变城乡建设增长方式，调整经济结构，实现经济社会的　可持续发展。认真抓好建筑节能工作，是贯彻落实科学发展观、构建社会　主义和谐社会的重大举措；是建设资源节约型、环境友好型社会的必然选　择。本文着重论述了广西建筑节能存在的问题，并提出相应的对策措施。　【关键字】建筑；节能；可持续发展　全面推进建筑节能工作，有利于减少建筑耗能，节约能源；有利于减　少温室气体排放，减轻大气污染，改善环境质量；有利于传统建筑业的　改造和提升，转变城乡建设增长方式，调整经济结构，实现经济社会的可　持续发展。认真抓好建筑节能工作，是贯彻落实科学发展观、构建社会　主义和谐社会的重大举措；是建设资源节约型、环境友好型社会的必然　选择。本文着重论述了广西建筑节能存在的问题，并提出相应的对策措　施。　ｉ　广西建筑节能工作成效　广西建筑节能工作牢固树立和落实科学发展观，按照建设部和自　治区人民政府的文件精神，确立了指导思想、发展思路、推进目标、组织　体系和实施措施。建筑节能工作按照因地制宜、分步实施、稳妥推进的　原则，实现了从无到有的跨越式发展，取得了阶段性成果，为广西建筑　节能工作奠定了良好的基础。　１．逐步建立了组织管理体系。建立了广西壮族自治区建筑节能推　进工作的组织管理框架，初步形成了由广西住房和城乡建设厅牵头协　调，各相关委办厅局及职能部门共同推进的建筑节能管理体系。明确了　推进建筑节能工作的负责制，并建立了相应的管理网络。　２、颁布了居住建筑技术地方标准及墙改政策。２００５年９月，自治区　建设厅下发了《关于进一步加强建筑节能标准实施监管工作的通知》　（桂建函字［２００５］３７３号），从立项、设计、施工图审查、施工、监理及竣　工备案等环节加强了对建筑节能的监管，编制完成了《广西壮族自治区　居住建筑节能设计标准　（ＤＢ４５／２２１—２００５），为广西居住建筑节能的　推进提供了技术支撑。广西配套出台了《关于在全区城镇禁止使用实心　粘土砖推广应用新型墙体材料的通知》（桂政办发［２００２１１４１号）、《广西　壮族自治区发展新型墙体材料管理办法》（自治区人民政府令２００２年第　９号）、《广西壮族自治区新型墙体材料专项基金征收和使用管理实施　细则　（桂财综［２００４］２５号）等一系列墙材革新的政策文件，将墙材革新　逐步引入依法行政的轨道。　３，建设节能型示范项目。配合节能建筑工作的推进，创建了“国家　康居示范工程”一一南宁市翡翠园太阳能建筑一体化节能型示范小区项　目等重点工程建设，建设了南宁三中、广西大学行健文理学院等地源热　泵技术供应热水和空调的节能型示范工程，全面推进节能型建筑的建　设。　二．广西建筑节能工作存在问题　１、墙体材料行业产能落后。广西墙体材料行业落后产能主要表现　为违法使用开口窑等土窑生产，能源消耗高，万块标砖煤耗高达１．５吨标　准煤，是新墙材的２—３倍・属典型的以资源环境为代价，高耗能、高污　染、粗放型发展的落后产能。混凝土制品的落后产能主要为技术水平低　下的手工设备，产量低，质量差，直接影响工程建设质量，还造成资源　和能源的巨大浪费。据不完全统计，目前广西约有３５％的企业使用落后　开口窑炉和技术水平低下的手工设备生产。这些落后砖瓦产能，已成为　影响广西招商引资，增强新型墙体材料产业发展实力，增加市县税收的　主要障碍。　２　新型墙体材料设计与应用滞后。当前，广西新型墙体材料的应用　技术水平不高，特别是隔热保温的节能复合型新型墙体材料的应用技　术较落后，主要体现在节能复合型新墙材的设计、使用技术规程、标准　图集滞后于新型墙体材料市场发展的需要，在一定程度上制约了新型　墙体材料和节能建筑的发展，影响了墙改节能减排工作的推进。　３．设计与施工图审查把关不严。在建筑节能推进中，设计和施工图　审查是重要一环，一定程度上起龙头作用。但有少数设计与施工图审查　机构节能意识不强，对建筑节能有关技术标准未全面熟悉掌握，没有按　照国家规定进行设计或者把关；有的受利益驱动，不坚持原则，听任建　设单位随意变更设计方案和图纸。　４、节能材料与系统良莠不齐。随着建筑节能工程的兴起，各类节能　材料与系统应运而生。大多数建筑节能材料是合格或者优良的，但也存　在少数材料与系统供应商，其生产企业工艺简单、设备落后，无专业技　术人员，无必备试验检测手段，偷工减料，以次充好。建筑节能工程中使　用这类企业提供的节能材料与系统，其质量不但难以保证，而且难以实　现节能达标。　三．促进广西建筑节能发展的对策措施　１　加大淘汰落后砖瓦产能工作的力度。墙改节能减排是促进投资，　提升产业发展层次，增加地方经济实力的重要机遇。各级政府要组织建　设、发展改革、经委、工商、国土资源、环保、安全监管等相关部门，加　强对政府公告的限期淘汰落后产能的企业进行监督检查，建立督查工　作机制。对不按公告限期整改，或无证无照的不合法生产企业，要依法　做好取缔、关停工作。对无视国家产业政策法规规定，继续使用落后产　能生产落后淘汰产品的企业，以及使用实心粘土砖的建筑工程项目，要　依法予以查处。对已完成节能减排目标任务的市县，要巩固工作成果，　建立和完善墙改节能减排的市场准入机制，依法完善砖瓦及砼砌块设　备备案制，杜绝出现“回潮”现象，加快构建新型墙体材料产业发展的　新格局，实现高层次产业结构转变。　２，推广新型墙体材料设计与应用。根据新墙材开发生产和市场需　求，建立规范的新型墙体材料设计软件，抓紧编制隔热保温复合新型墙　体材料应用标准及配套施工应用图集。要不断总结各种新型墙体材料　在建筑工程中的应用经验，针对应用技术问题，积极组织科研力量加以　研究攻关，不断提升各类新型墙体材料的应用水平，推进建筑业的科技　进步。　３　进一步加强新建建筑执行节能设计标准。采用新技术、节能建　材、节能设施，建设低能耗、超低能耗的绿色建筑。新建建筑的节能要　实行从规划、设计、施工图审查及施工、监理、验收和销售等全过程的　严格监管，使节能设计标准得以切实实施。　４、抓好建筑节能材料源头，坚持对节能材料或系统实施备案管理　或认定管理。提高建筑节能材料市场准入门槛。淘汰一批技术装备简　陋　产品档次不高．管理制度不严的节能材料或系统的生产企业。对节　能材料或系统实施评优推荐制度，努力营造建筑节能材料与系统公正、　有序的市场平台，开展建筑节能材料与系统企业诚信建设，不断完善对　节能材料或系统的定额标准管理。大力提高节能材料产品性能，尽量　满足市场需求，提高节能建筑的质量，加大节能运行监督管理力度。新　建建筑的节能设计和以及既有建筑节能改造工程的各个环节，包括材　料的生产、选用，工程的设计和施工，都要应用先进适用的技术，增加　技术含量，实施技术集成，降低成本，提高质量，确保节能效果稳定可　靠。　四　结束语　综上所述，淘汰落后产能是实践科学发展观，优化产业结构，建立　资源节约型和环境友好型社会的重要内容和具体要求，是推动社会进　步，加快实现广西经济、资源、环境可持续发展，维护公众长远利益的迫　切需要。认真做好建筑节能减排工作，有利于减少建筑耗能，改善环境　质量；有利于传统建筑业的改造和提升，转变城乡建设增长方式，提高　能源利用效率，更能为人们创造一个优雅的宜居环境，实现经济社会的　可持续发展。

1

乡村居住建筑节能设计规范

1 范围

本文件规定了乡村居住建筑节能设计的总体要求、建筑布局与节能设计、围护结构保温隔热设计、

供暖通风系统设计、照明设计、炊事设计、可再生能源利用。

本文件适用于乡村新建、改件和扩建的居住建筑节能设计。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T 6424 平板型太阳能集热器

GB/T 7106—2019 建筑外门窗气密、水密、抗风压性能检测方法

GB/T 7637 农村家用沼气管路施工安装操作规程

GB/T 17581 真空管型太阳能集热器

GB/T 19141 家用太阳能热水系统技术条件

GB/T 26976 太阳能空气集热器技术条件

GB 50016 建筑设计防火规范

GB 50033 建筑采光设计标准

GB 50039 农村防火规范

GB 50495 太阳能供热采暖工程技术标准

GB 50366 地源热泵系统工程技术规范

GB/T 50824—2013 农村居住建筑节能设计标准

NY/T 443 生物制气化供气系统技术条件及验收规范

NY/T 1417 秸秆气化炉质量评价技术规范

JGJ 26—2018 严寒和寒冷地区居住建筑节能设计标准

JGJ 75—2012 夏热冬暖地区居住建筑节能设计标准

JGJ 155 种植屋面工程技术规程

JGJ 475—2019 温和地区居住建筑节能设计标准

3 术语和定义

GB/T 50824—2013界定的术语和定义适用于本文件。

4 总体要求

乡村居住建筑节能设计应与地区气候相适应，乡村地区建筑节能设计气候区分为严寒地区、寒冷

地区、夏热冬冷地区、夏热冬暖地区、温和地区。严寒地区、寒冷地区、夏热冬冷地区、夏热冬暖地区

2

区分应符合GB/T 50824—2013中表3.0.1的规定，温和地区区分应符合JGJ 475—2019中3.0.1的规定。

1

节能施工图基本情况表（居住建筑）

设计单位 ：上海天华建筑设计有限公司（章） 共 页，第 页

工程名称 俊豪•圣玺府二期 计算软件 PBECA Build2017.10

子项名称 33#、38#楼 执行标准 《居住建筑节能65%(绿色建筑)设计标准》DBJ50-071-2016

建筑

朝向 体形

系数 节能计算建

筑面积(m２) 节能计算建

筑高度(m) 节能计算建

筑层数(F) 是否设置商业服务网点 是否设置

种植屋面 功能转换楼板设置方式

南偏西9度 0.39 3922.38 27.0 9 是□ 否■ 是□ 否■ 架空□ 分户■ 无□

供暖空调通风换气方式 设置新风口■ 设置机械通风系统□ 二次装修设置□

外窗（含阳台门）可开启面积不小于房间地板轴线面积的8%，每套住宅的通风开口面积不小于地板轴线面积的5% 是■ 否□

围护结

构节能设计规定性指标及主要

节能措

施 不透明围护结构部位 主要节能材料 厚度(mm) 保温形式 标准限值 设计值

屋面 难燃型挤塑聚苯板 设计值40

施工值50 倒置式 K≤0.6 (D≤2.5)

K≤0.8 (D＞2.5) 0.70(d=2.56)

外墙 填充墙砌体 普通烧结页岩空心砖砌体 200 外保温 K≤0.8 (D≤2.5)

K≤1.2 (D＞2.5) 0.98(d=2.42) 外墙（热桥）外保温层 难燃性挤塑聚苯板 20

凸窗不透明板 -- -- -- K≤2.5 --

底部接触室外空气架空楼板或外挑楼板 -- -- 外保温 K≤1.2 --

分户墙（含楼梯间隔墙、外走廊隔墙） 普通烧结页岩空心砖砌体 200 无保温 K≤2.0 1.55

分户楼板/功能转换楼板 全轻混凝土1250 45 结构板上 K≤2.0 2.45

户门 非封闭空间 -- -- -- K≤2.0 --

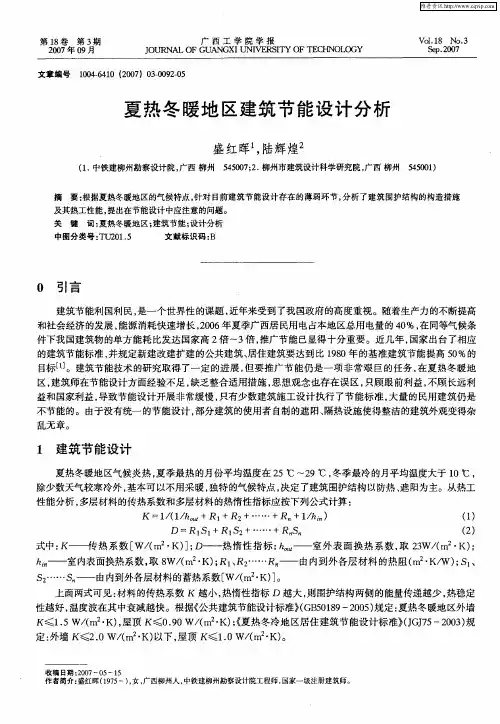

第１８卷第３期　广西工学院学报　２０ｏ７年０９月　ＪＯＵＲＮＡＬＯＦＧＵＡＮＧＸＩＵＮＩＶＥＲＳＩＴＹＯＦ　Ｔ】删Ｏ１Ｊ０ＧＹ　Ｖ０１．１８　Ｎｏ．３　Ｓｅｐ．２００７　

文章编号１００４—６４１０（２００７）０３—００９２—０５　

夏热冬暖地区建筑节能设计分析　

盛红晖　，陆辉煌２　

（１．中铁建柳州勘察设计院，广西柳州５４５００７；２．柳州市建筑设计科学研究院，广西柳州５４５００１）　

摘要：根据夏热冬暖地区的气候特点，针对目前建筑节能设计存在的薄弱环节，分析了建筑围护结构的构造措施　及其热工性能，提出在节能设计中应注意的问题。　关键词：夏热冬暖地区；建筑节能；设计分析　中图分类号：ＴＵ２０１．５　文献标识码：Ｂ　

０引言　

建筑节能利国利民，是一个世界性的课题，近年来受到了我国政府的高度重视。随着生产力的不断提高　

和社会经济的发展，能源消耗快速增长，２００６年夏季广西居民用电占本地区总用电量的４０％，在同等气候条　件下我国建筑物的单方能耗比发达国家高２倍～３倍，推广节能已显得十分重要。近几年，国家出台了相应　的建筑节能标准，并规定新建改建扩建的公共建筑、居住建筑要达到比１９８０年的基准建筑节能提高５０％的　目标【ｌｊ。建筑节能技术的研究取得了一定的进展，但要推广节能仍是一项非常艰巨的任务，在夏热冬暖地　

区，建筑师在节能设计方面经验不足，缺乏整合适用措施，思想观念也存在误区，只顾眼前利益，不顾长远利　益和国家利益，导致节能设计开展非常缓慢，只有少数建筑施工设计执行了节能标准，大量的民用建筑仍是　

不节能的。由于没有统一的节能设计，部分建筑的使用者自制的遮阳、隔热设施使得整洁的建筑外观变得杂　乱无章。　

１建筑节能设计　

夏热冬暖地区气候炎热，夏季最热的月份平均温度在２５℃－－２９℃，冬季最冷的月平均温度大于ｌ０℃，　除少数天气较寒冷外，基本可以不用采暖，独特的气候特点，决定了建筑围护结构以防热、遮阳为主。从热工　性能分析，多层材料的传热系数和多层材料的热惰性指标应按下列公式计算：
