Datasheet 380KHz 23V 3A开关电流降压型DC-DC转换器 XL1583
Rev 1.0 1 特点 3.6V到23V宽输入电压范围 输出电压从1.222V到21V可调 最大占空比100% 最小压降0.6V 固定380KHz开关频率 最大3A开关电流 内置功率MOS 高效率 出色的线性与负载调整率 EN脚TTL关机功能 EN脚迟滞功能 内置热关断功能 内置限流功能 内置输出短路保护功能 SOP8封装 应用 LCD电视与显示屏 数码相框 机顶盒 路由器 通讯设备供电 描述 XL1583是一款高效降压型DC-DC转换器，固定380KHz开关频率，可以提供最高3A输出电流能力，具有低纹波，出色的线性调整率与负载调整率特点。XL1583内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从0~100%之间线性变化。内置使能功能、输出过电流保护功能。当输出短路时，开关频率从380KHz降至80KHz。内部补偿模块可以减少外围元器件数量。 图1.XL1583封装 Datasheet 380KHz 23V 3A开关电流降压型DC-DC转换器 XL1583
Rev 1.0 2 引脚配置 XL158313524FBNCSWVINGND678NCENNC 图2. XL1583引脚配置 表1.引脚说明 引脚号 引脚名称 描述 1，6，8 NC 无连接。 2 VIN 电源输入引脚，支持DC3.6V~23V宽范围电压操作，需要在VIN与GND之间并联电解电容以消除噪声。 3 SW 功率开关输出引脚，SW是输出功率的开关节点。 4 GND 接地引脚。 5 FB 反馈引脚，通过外部电阻分压网络，检测输出电压进行调整。参考电压为1.222V。 7 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。 Datasheet 380KHz 23V 3A开关电流降压型DC-DC转换器 XL1583
iqxel操作手册
摘要：
1.IQXEL 操作手册概述
2.手册包含的内容
3.如何使用 IQXEL
4.IQXEL 的使用注意事项
5.结论
正文：
1.IQXEL 操作手册概述
IQXEL 操作手册是一本详细讲解如何使用 IQXEL 设备的指南。这本手册包含了设备的基本信息，操作步骤，以及使用过程中需要注意的事项。无论是初学者还是熟练使用者，都可以从这本手册中获得有价值的信息。
2.手册包含的内容
IQXEL 操作手册主要包括以下几个部分：
(1) 设备简介：这部分介绍了 IQXEL 设备的基本信息，包括设备的功能，性能，以及适用的场景。
(2) 安装与设置：这部分讲解了如何安装 IQXEL 设备，以及如何进行基本的设置。
(3) 操作步骤：这部分详细讲解了如何使用 IQXEL 设备，包括设备的各种功能如何使用，以及如何进行日常维护。
(4) 使用注意事项：这部分提醒使用者在使用 IQXEL 设备时需要注意的事项，以避免因操作不当导致的设备损坏或者人身伤害。 3.如何使用 IQXEL
在使用 IQXEL 设备之前，首先需要进行设备的安装和基本设置。安装完成后，可以根据需要选择合适的功能进行使用。在使用过程中，需要注意遵守操作规程，以确保设备能够正常运行。
4.IQXEL 的使用注意事项
在使用 IQXEL 设备时，需要注意以下几点：
(1) 避免在潮湿的环境中使用设备，以防止设备进水导致损坏。
(2) 不要在设备运行时进行移动或者震动，以避免设备因震动导致的损坏。
(3) 在使用设备时，需要注意保护设备，避免因操作不当导致的设备损坏。
(4) 在设备出现故障时，应及时停止使用，并联系专业的维修人员进行维修。
5.结论
IQXEL 操作手册是一本非常重要的指南，可以帮助使用者更好地了解和使用 IQXEL 设备。

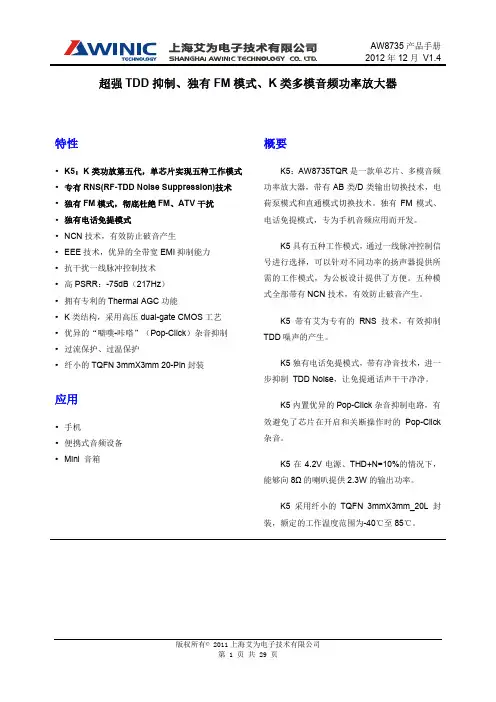

AW8735产品手册2012年12月 V1.4
