客土喷播机产品特点

  • 格式：docx
  • 大小：2.94 MB
  • 文档页数：11

——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。 客土喷播机百度文库资料

一、产品的介绍，用途。

客土喷播技术可以一劳永逸地解决岩石边坡防护与绿化同时进行的问题,它把工程防护和生物防护的优点结合在一起,能够快速、稳定、经济、美观地进行边坡防护、生态恢复和景观再造,从而形成一套新的边坡防护和绿化技术。

YG-6系列机械搅拌式客土喷播机适用范围：岩石边坡、土石混合边坡、土质较硬的土质边坡护坡绿化以及片石面、混凝土面的人工绿化 ，是岩石边坡防护的理想设备。

二、实拍高清产品大图

三、产品结构组成，工作原理

1.客土喷播机分为两大机型：机械搅拌系统、液压搅拌系统；

2.搅拌采用螺旋叶片搅拌与回流冲刷搅拌相结合的模式，形成立体搅拌；

3.采用单台柴油机驱动，油耗低，操作易维护，降低使用成本和工作成本；

4.360°旋转万向喷头，配有组合喷头及引管阀门，方便作业面进行调换；

5.现拥有客土喷播机核心泵特制加压的单级泵、多级泵，客户可选择性大，可以将粘稠物料从喷嘴处高速喷出，直接射程20-90m。

四、实拍高清产品大图 ——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。

五、产品特点 （对比优势）

1.特制高压泥浆泵，叶道宽，不易卡泵；泥浆泵流量大，工作效率高（直接喷播15分钟就可以完成一次喷播）；

2.本设备可以添加适量草纤维和大量的稻壳、锯末增加泥浆的附着力，对喷播高陡边坡有显著的效果；

3.本厂可以根据客户需求定制不同罐容，外形尺寸，马力；

4.客土喷播机有机械、液压两种类型，可根据客户的操作习惯而定；

5.本厂研发的泥浆泵有两种类型：单级泵、多级泵，可供客户选择；

六、实拍高清产品大图或施工图 ——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。

七、实拍高清产品施工案例图

——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。 八、技术参数

机型 132型 125型 132型

管体容积 6（7、8）m³ 6（7、8）m³ 6（7、8）m³

柴油机品牌功率 华东132 东方红125 玉柴132

搅拌系统

机械（液压） 机械（液压） 机械（液压）

单罐喷播面积 200-800㎡

200-800㎡

200-800㎡

单罐喷播厚度 0.5-5cm 0.5-5cm 0.5-5cm

直接射程 水平30-55m

垂直15-30m 水平30-55m

垂直15-30m 水平30-65m

垂直15-35m

引管扬程 水平50-180m

垂直40-65m 水平50-210m

垂直40-75m 水平50-230m

垂直40-95m

单罐油耗（元） 30 35 40

重量 4300 4500 5000

外形尺寸 5.3*2.0*2.5 5.3*2.0*2.5 5.3*2.0*2.5

九、使用方法,操作规程

（一）设备工作预处理

检查动力源（柴油机）

油（柴油、机油）

在开机前务必要检查柴油添加状态。柴油是柴油机的燃料，务必添加足够。添加柴油后，需排处油路中的空气（松开燃油滤清器上的放气螺栓，连续按下低压手动泵，排出油路中的空气）。

在开机前务必检查机油的添加状态。拔掉机油油标尺，机油的液位在上下刻线之间（当环境温度≥-20℃机油可选用15W-40；当环境温度过低，可选用10W-30）。

水

在开机前务必要检查水箱的添水状态。柴油机通过风冷的形式对柴油机进行冷却。若柴油在无冷却的状态下工作，导致柴油机故障，厂家概不维修。

电

在启动柴油机前，需将电源的“电闸”开关合上，方可启动。链传动的各运动部件适当涂抹机油，进行润滑。

注意事项：5#柴油适用的最低气温为8℃以上；0#柴油适用的最低气温为4℃以上；-10#柴油适用的最低气温为-5℃以上；-20#柴油适用的最低气温为-14℃以上；-35#柴油适用的最低气温为-29℃以上；-50#柴油适用的最低气温为-44℃以上。施工时根据当地的气候条件选用不同的柴油型号。

（二）物料添加

1）、检查物料（水、土）的添加状态

添加物料前需要检查项目：箱体内部是否有较大的异物（尺寸大于20mm）；检查轴承室上各紧固螺钉是否紧固；检查各运动部件间是否有异物。 ——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。 箱体内水的添加

箱体内水位：到达搅拌大轴的中轴线以下1cm左右。

箱体内土、以及其他物料的添加

在添加土之前，启动柴油机，柴油机处于怠速状态，随着物料的添加适当提高转速，但不要过高。起动柴油机，踩下搅拌离合器踏板，把挂挡手柄扳至“正转”位置。保证物料在添加过程中，在搅拌叶片作用下物料朝箱体尾部运动。

向箱体内加土前务必将所添物料粉碎（可采用振动筛、筛土机、碎土机处理物料）。物料颗粒最大尺寸不应超过20mm。同时根据施工工地情况，适当向箱体混合物料中添加锯末、花生壳、稻谷壳、秸秆等。具体施工方案可以和中原力威机械厂技术员商量，裁定合理的施工方案。

保水剂、粘合剂、复合肥等辅助物料的添加

因施工地气候、降水量、土地富集情况的不同，适当酌情使用保水剂、粘合剂、复合肥。

2）、注意事项：

在添加物料（土、稻谷壳等）之前，应合上“电闸”，启动柴油机，对柴油机进行前期磨合。磨合时长10小时以上。在柴油机磨合过程中，禁止长时间让离心泵工作，以免离心泵空转产热，烧毁离心叶片。时长为0.5min左右。第一罐物料的噴播，物料的浓度为1.4g/cm³左右，有利于设备的前期磨合（如：设备磨合期的物料浓度比八宝粥稀点，磨合期过后物料浓度为手抓一把物料翻转过来能够粘在手上半公分到一公分缓慢滑落）。

保水剂、粘合剂的使用一定要结合当地的气候、降水量使用。不要盲目使用，为此确保各种草籽的出芽率。

粘合剂的使用要根据当地的土质、箱体内的混合物的粘度。

在物料添加过程中，禁止从物料观察口添加物料，避免泵口管道堵塞。

在物料添加搅拌过程中，提拉阀处于关闭状态。

（三）设备噴播工作

1、噴播作业：

预备工作完备后，开始正常噴播作业。操作如下：

（1）按响操作台上的喇叭，提示周围人员开始作业，并注意安全。

（2）起动柴油机，踩下搅拌离合器踏板，把挡挂手柄扳至“反转”位置，保障离心泵工作时，物料朝箱体前端运动。

（3）待物料搅拌均匀后准备喷播后，提起提拉阀。根据施工工地情况适当调整枪头喷射角度，选择合适的喷头口径。喷射前检查回流管阀门是否关闭。打开喷射阀门，然后慢慢松开泵的离合操纵杆，根据所喷射的距离，适当“加大”或者“减小”柴油机油门大小，来控制物料的扬程，达到理想的效果（如果喷播下边坡需要压力更小时可以根据情况打开回流阀门来减压操作）。

2、应急处理

如果施工过程中喷枪头突然不出料，迅速把离心泵的离合操纵杆扳至“离”状态。

（1）检查喷头是否堵塞。卸下喷头取出异物后，再重新打开离心泵继续喷播作业；

（2）检查泵口是否堵塞。拆下泵的进料管道上的伸缩管，清理管道中的物料。

（3）由于物料的流动性较差，在正常噴播作业过程中，突然出现物料扬程较小，并伴有强烈的噪音，此种情况为正常现象。此时应当立即把泵的离合器操纵杆扳至“离”状态，停滞15s左右，把离合器的操纵杆扳至“合”状态，并开始正常噴播作业。

（4）需要远距离作业时，应接入橡胶管进行喷播。

3、噴播作业完成后应进行清罐。清罐方法：向罐体中加入清水，打开回流阀门，让泵 ——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。 工作，冲洗罐体和管道，然后再喷射出去以达到清理机器的目的；然后把油门控制开关和搅拌速度控制开关都停在复位的位置，方便下次操作。

4、注意事项

（1）机器运转时，严禁触摸运转部件。

（2）电瓶放置一段时间后会出现电量不足的现象，这时不得频繁启动柴油机，应给电瓶充满后再用（长时间停机要切断电源）。

（3）在机器操作平台上工作时，严禁取出筛网，禁止站在筛网上面，避免失足掉入箱体中。每天都要检查筛网是否结实牢固。

（4）每次操作作业前，必须检查各运动部件的紧固情况，以及柴油机、泵、齿轮箱等部件的底脚紧固状态。

（四）常见故障排除指南

1、常见故障排除

（1）柴油机不能启动

原因 排除方法

电瓶卡接触不良 紧固电瓶卡

启动按钮不起作用 控制箱内各线头、启动电机两个接线柱是否松动，更经坏掉的电气元件

控制箱内的保险丝断掉 更换保险丝

电源闸刀接触不良或者坏掉 检查电源闸刀上的两个接线柱是否松动更换电源闸刀柴油机柴油不足 向油箱中添加柴油

油路中有空气 旋松油路中的管接头进行放气并按压柴油手动泵

带过多负荷启动（泵和搅拌同时开启） 置搅拌处于空挡

电瓶电压低或损坏 充电或更换电瓶

（2）万向旋转喷头、大轴漏水现象

原因 排除方法

万向旋转喷头漏水 更换油封

大轴漏水 更换盘根和油封

附图一 ——河南豫工机械有限公司

河南豫工机械有限公司是河南专业机械制造商，是个集研发，销售，线上线下为一体的机械制造厂家。

（3）泵出现漏浆现象

原因 排除方法

泵的机封损坏 更换机封

泵的轴套磨损严重 更换轴套

（4）泵转不动

原因 排除方法

泵中卡住石头； 清除泵中的石头或铁块

设备用的时间太久，泵的轴承室中的轴承损坏； 更换轴承

附图二

合集下载

边坡绿化工程客土干喷技术方案

边坡绿化工程客土干喷技术方案

边坡绿化工程客土干喷技术方案

湖南芷兰园林工程有限公司 长沙芷兰生态环保技术研究所 王志强

客土干喷技术，是将植物生长的基础—土壤与有机基材、高分子黏结剂、保水剂、草坪种子、灌木种子、野花种子、肥料和水分拌和成泥浆状，利用空压机提供动力带动干喷机，将干泥喷射到坡面上,形成适宜植物生长的土壤层，再将种子材料混好,用液压喷播或手工洒播的方法喷播上松土层，种子发芽从而实现边坡绿化/水土保持/美化环境的目的。

1、主要施工设备: 干喷机，空气压缩机、液压喷播机、水泵,发电机、打泥机等。

2 客土干喷的材料

2。1种植基材的选择及配法

种植基材组成的材料主要有土壤、有机质、肥料、保水剂、土壤防蚀剂，改良剂、粘合剂等。

2.1。1土壤 土壤可因地选材.选择就近可以采集的粘土、黄土或沙土。但往往沙土、黄土、粘土的肥力不足，一般可用其他肥土以1：1配合使用，土要干净无杂质、无杂草，保持干燥，并过筛去掉大的粗的颗粒以便于喷播使用。

2.1.2有机质 有机质的使用主要是增加土的肥力和保证土壤的通气性，常用的有东北泥碳、腐叶土、堆肥、锯木屑、谷壳、经充分发酵的家畜肥料等.其中东北泥碳性能最好,它持水量高，通气良好，其轻质,持水,透气和含有机质的特点可蓄水保水,防止土壤板结，改善土壤的物理结构，并保持长久的肥效.

2。1。3 肥料 主要用化学肥料和有机肥,化学肥料多采用缓释俄罗斯复合肥，有机肥主要有鸡粪、家畜粪，但都必须经过充分的发酵，以免植物生长发育过程产生过多的病害。

2。1.4保水剂 保水剂是一种无毒无害的功能性高分子化合物,遇水可吸水膨胀成百上千倍，这些水分不易被一般的物理方法排出，而植物根系却能吸收贮藏于保水剂中的水分。保水剂可将偶然降雨迅速地吸收而膨胀成凝胶将水分贮藏起来，干旱时便慢慢地释放给根系。客土喷播岩石表面上的种植基层平均厚度一般为10厘米，比一般土层厚度薄,而且岩石基本上不透水，极不易贮藏水分，岩石上植物种子的发芽和生长对气候相当敏感，稍一干旱便会凋败枯萎。此时保水剂的保水作用是岩石上植物得以正常生长发育的关键。根据实践经验，岩面上绿化用的保水剂可选择吸水倍率较低,但吸水重复性好而使用寿命长的丙烯酰胺—丙烯酸盐共聚交联物类的较大颗粒产品。

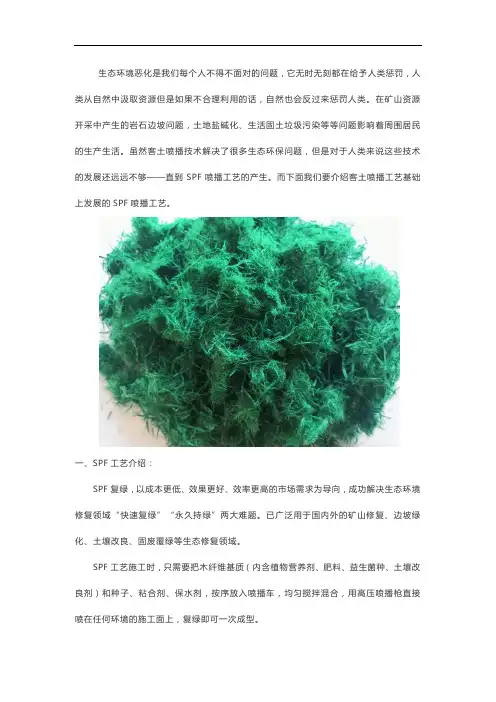

什么是SPF喷播工艺
