高频机和工频机的概念解析现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学向以高频技术处理问题为主的现代电力电子学方向转变。
而UPS行业的发展也是从工频机向高频机的转变。
八十年代末期和九十年代初期发展起来的功率MOSFET和IGBT，其集高频、高压和耐大电流于一身,使UPS的数字化不断深化，体积小，容量大，高频化将成为UPS的发展方向，大中型的UPS的主流结构由原来的工频机转向高频机。
工频机的结构如下图：其基本的架构为：可控硅整流（Rectifier）→直流母线(DC BUS)→逆变器(Inverter)→升压变压器(Transformer)这种UPS采用可控硅整流将输入的交流电整流为直流电，再通过桥式IGBT逆变器将直流逆变为交流，最后经过输出变压器将交流升压及滤波，提供纯正的交流输出。
其缺点为，从整流和逆变的过程中，都是降压环节。
可控硅整流通过可控整流的导通角调整来适应输入电压变化，确保输入交流电压变化时整流输出直流电压的恒定，因此可控硅整流以斩掉一部分输入交流电为代价，输出电压只能恒定在低于全波整流输出电压的某个数值上。
而逆变环节同样是一个降压环节，因同样用的是斩波的做法，其结果是输出电压等级的再次降低。
正是由于上述的原因，在此种结构的UPS中，必须在输出侧加入升压变压器，将逆变输出的较低交流电压升致合理的输出范围，最终提供了恒定的220/380V输出。
新型的高频机的结构则如下图：其基本的架构为：二极管整流（Rectifier）→升压电路（Booster）→直流母线(DC BUS)→逆变器(Inverter)此种的结构为双转换技术，有升压（Booster）和逆变（Inverter）两个高频环节。
因整流部分使用了二极管整流，不需要调整整流的导通角，整流后的DC电压不必控制，所以高频机的输入功率因数将提高，输入的市电范围可变宽。
而升压（Booster）的环节使用了PFC 的调控技术，用IGBT工作在高频下调控，可以使BUS的电压稳定在较高的电位，而且BUS 电压稳定，纹波小。
工频UPS与高频UPS的区别和优势1、工频UPS工作原理存在的优越性1.1 工频UPS采用数字信号处理技术确保测量数据快速、灵活，从而产生快速的控制变量，确保对充电器及逆变的实时控制。
1.2 工频UPS比高频UPS具有更强大的短路保护能力及更强大的过载能力。
1.3 由于中国市电环境的极不稳定和易受到一些外部情况的干扰，所以对短路保护能力及过载能力的要求也更高。
采用工频UPS将极大地提高负载设备的安全性与稳定性。
2、工频UPS硬件配置存在的优越性2.1 从技术上考虑，工频UPS比高频UPS多增加输出变压器(1) 工频UPS独有标配的输出变压器，使电流隔离免受输入干扰。
在计算机机房环境中，有些外部设备存在大的干扰输入，这些干扰容易造成电流波动，影响负载的安全。
因此，电流隔离对于这些领域尤为重要。
(2) 高频UPS为了降低产品成本则不含这些组件，相应的电流稳定性就不如工频UPS。
2.2 工频UPS设备零部件设计的优越性(1) 工频UPS的零部件可根据客户的规格和需要设计，每个零部件都能承受较高的额定功率且具有较长的寿命，旨在确保用户设备操作过程的安全与持久。
(2) 高频UPS在设计上旨在降低成本，所以其零部件仅符合最低的额定功率要求。
2.3 工频UPS设备寿命的优越性中大功率工频UPS单机系统的平均无故障时间为20万小时，并机系统将超过50万小时，而高频UPS的平均无故障时间均不超过5万小时。
(1) 根据工频UPS销售经验，许多单机系统都能正常工作15年以上的时间。
(2) 工频UPS的设计方向就是延长系统持续工作的寿命，以符合需要长寿命保障的一些应用领域。
所以，即便是工频UPS早期的投入较高频UPS大，但在15年以上的时间内都无需要更换设备，而且备品备件在停产后的后备储存期也相对的比高频UPS长很多。
(3) 高频UPS设计寿命仅为3～5年，5年后大部分设备就需要更换。
而且备品备件的储备也极其有限。
2.4 方便的前端维护工频UPS系统自行维护时间很长，而高频UPS系统自行维护时间较短。
UPS工频机与高频机的比较1、高频机与工频机的特点UPS按设计电路工作频率分为工频机和高频机，工频机和高频机的结构特点如下。

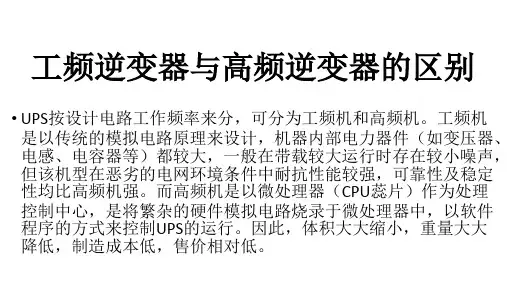

(1)工频机：以传统的模拟电路原理来设计，机器内部电力器件(如变压器、电感、电容器等)都较大，一般在带载较大运行时存在较小噪声，但该机型在恶劣的电网环境条件中耐抗性能较强，可靠性及稳定性均比高频机强。
(2)高频机：利用高频开关技术，高频机逆变频率一般在20kHz 以上。
但高频机在恶劣的电网及环境条件下耐受能力差，较适用于电网比较稳定及灰尘较少、温/湿度合适的环境。
UPS发展的方向是高频化、小型化、智能化和绿色化。
因为小型化可以节省投资、提高效率、节约空间等。
小型化的前提是高频化，只有高频化才可实现小型化。
小型化的第一个目标就是取消输入/输出隔离变压器。
以前由于技术、器件和材料的原因，给UPS加入了输入/输出隔离变压器，使得产品笨重、性能差、耗能大而且价格贵。
后来由于新器件的问世，1980年由美国IPM公司首先推出的新方案成功地取消了输入隔离变压器，近几年由于技术的进一步发展和成熟，推出了半桥逆变器变换方案，又成功地取消了输出隔离变压器，使UPS的性能又有了很大程度的提高，这就是人们所说的高频机，它进一步使UPS缩小了体积、改善了性能、减轻了重量、提高了效率、降低了成本和提高了可靠性。
所以国际上的知名公司大都放弃了带有输出隔离变压器UPS的生产。
2、高频机与工频机比较高频机与工频机比较而言：尺寸小、重量轻、运行效率高(运行成本低)、噪声低，适合于办公场所，性价比高(同等功率下价格低)，对空间、环境影响小，相对而言，高频UPS对复印机、激光打印机和电动机引起的冲击(SPIKE)和暂态响应(TRANSIENT)易受影响，由于工频机的变压器把市电与负载隔离，在市电恶劣的环境下，工频机比高频机能提供更安全和可靠的保护，在某些场合如医疗等，要求UPS有隔离装置，因此，对工业、医疗、交通等应用，工频机是较好的选择。
