烧结矿强度和粒级组成影响因素分析2008年全国炼铁技术交流会论文集烧结矿强度和粒级组成影响因素分析刘福泉王树立顾爱军(宣钢炼铁厂)摘要:本文结合宣钢炼铁厂及相关单位的研究成果，综合分析了影响烧结矿强度和粒度组成的因素和对策。
关键词:烧结矿强度粒度组成1 前言烧结矿强度及粒级组成是烧结矿质量的重要内容，没有合格的强度和适宜的粒级组成，就很难谈得上烧结矿的质量，烧结矿强度及粒级组成对高炉冶炼有着明显的影响，根据日本、前苏联、首钢、本钢的生产统计，烧结矿-5mm粒级每增加1%，将影响高炉焦比0.5%，影响高炉产量0.5-1.0%。
根据一些专家研究成果表明，烧结矿强度及粒级组成的影响因素是多方面的和复杂的，既有碱度和矿物组成，SiO、MgO和AlO等化学成分方面的影响，又有配碳量和FeO含量，热返矿粒度和返223矿量、熔剂和燃料粒度、配矿及反应性的影响，还有料层厚度、抽风负压和冷却速度等工艺操作参数方面的影响。
2 宣钢炼铁厂烧结矿强度及粒级组成与同类型企业比较表1烧结矿粒级组成 %碱度 2厂家烧结机面积m FeO% 强度% 倍 +40 40-25 25-16 16-10 10-5 -5 柳钢 50 1.70 6.03 20.85 27.51 39.41 12.21 69.5湘钢 50 2.0 6.70 4.46 14.24 17.96 28.63 28.56 6.07三明24×5 8.5 10.72 15.19 4 8.17 22.47 3.45 67.61唐钢60×3 5.6 20.3 56.30 13.70 4.1 78.30济钢36×2 8.03 24.62 52.53 10.34 4.66 85.81 太钢一烧 90 9.54 27.69 28.92 18.61 13.01 12.51 4.06 69.87 太钢二烧 90 9.39 22.50 18.81 11.64 14.47 25.00 9.33 73.058台累 1.90 7.48 13.59 21.78 23.09 17.63 17.68 5.21 77.08 武钢烧结厂入炉粒级 8.69 12.65 50.42 25.81 2.43 首钢二烧 78 1.91 9.12 13.36 21.70 38.23 23.29 3.42 87.37 宣钢一烧86×2 2.30 9.32 7.98 17.95 28.51 28.68 13.13 3.75 78.60 宣钢二烧64×2 2.30 9.28 6.53 15.97 27.15 30.93 15.87 3.55 78.20 宣钢三烧36×4 2.30 7.47 20.71 25.52 22.56 16.81 6.93 80.6 宣钢四烧36×2 24.09 33.22 20.81 12.48 6.85 2.54 81.2说明由于各烧结厂家测定烧结矿强度、粒级的地点、采样方法不统一，数据可比性不强。
提高铝含量对烧结矿质量的影响研究
提高铝含量对烧结矿质量的影响是一个重要的研究课题，研究该影响可以帮助优化烧结矿的生产工艺和提高产品质量。
首先，铝被广泛用作烧结矿中的添加剂，主要有两个原因。
一是铝可以促进矿石烧结过程中的结晶和晶界固化，从而提高烧结矿的机械强度。
二是铝可以与硅酸钙等主要矿物反应生成高熔点矿物，增加烧结矿的熔点，从而提高炉渣液相温度，有利于矿物转化反应和烧结过程控制。
然而，提高铝含量也会引起一些负面影响。
首先，较高铝含量会增加烧结矿的粘结相含量，导致烧结过程中形成较多的液相，使得烧结矿颗粒之间黏结增强，从而降低了烧结矿的孔隙度和周转性。
其次，较高的铝含量也会影响矿物转化反应，使得一些有害成分（如硅酸铝）增加，增加了烧结矿的矿物转化温度和能耗。
因此，提高铝含量对烧结矿质量的影响需要在综合考虑多方面因素的基础上进行研究。
研究的方法可以包括实验室试验和数值模拟。
通过调整铝含量、结晶剂和矿石成分等因素，对烧结矿矿物转化过程和烧结性能进行全面分析和评估。
并且还可以通过对比试验和统计数据分析等方法，找出最佳的铝含量范围，以提高烧结矿的质量和生产效益。
总之，提高铝含量对烧结矿质量的影响是一个复杂而重要的研究课题。
通过系统研究和优化，可以提高烧结矿的机械强度、熔点和孔隙结构等性能，从而提高烧结矿的质量和生产效益。

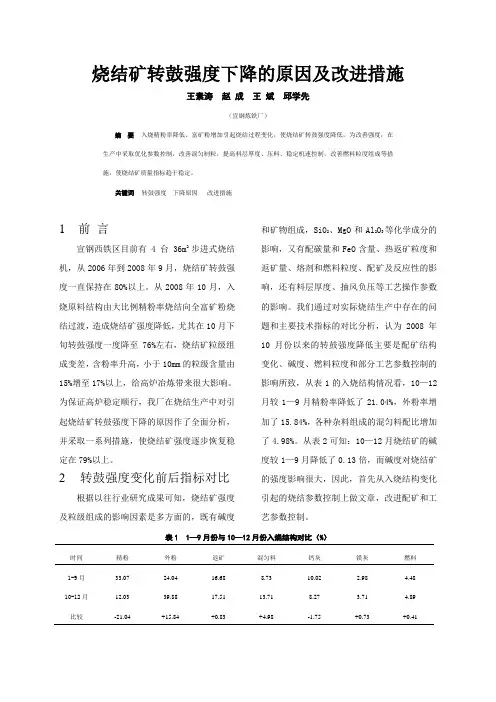

烧结矿转鼓强度下降的原因及改进措施王素涛赵成王斌邱学先（宣钢炼铁厂）摘要入烧精粉率降低、富矿粉增加引起烧结过程变化，使烧结矿转鼓强度降低，为改善强度，在生产中采取优化参数控制，改善混匀制粒，提高料层厚度、压料、稳定机速控制，改善燃料粒度组成等措施，使烧结矿质量指标趋于稳定。
关键词转鼓强度下降原因改进措施1前言宣钢西铁区目前有4台36m2步进式烧结机，从2006年到2008年9月，烧结矿转鼓强度一直保持在80%以上。
从2008年10月，入烧原料结构由大比例精粉率烧结向全富矿粉烧结过渡，造成烧结矿强度降低，尤其在10月下旬转鼓强度一度降至76%左右，烧结矿粒级组成变差，含粉率升高，小于10mm的粒级含量由15%增至17%以上，给高炉冶炼带来很大影响。
为保证高炉稳定顺行，我厂在烧结生产中对引起烧结矿转鼓强度下降的原因作了全面分析，并采取一系列措施，使烧结矿强度逐步恢复稳定在79%以上。
2转鼓强度变化前后指标对比根据以往行业研究成果可知，烧结矿强度及粒级组成的影响因素是多方面的，既有碱度和矿物组成，SiO2、MgO和Al2O3等化学成分的影响，又有配碳量和FeO含量、热返矿粒度和返矿量、熔剂和燃料粒度、配矿及反应性的影响，还有料层厚度、抽风负压等工艺操作参数的影响。
我们通过对实际烧结生产中存在的问题和主要技术指标的对比分析，认为2008年10月份以来的转鼓强度降低主要是配矿结构变化、碱度、燃料粒度和部分工艺参数控制的影响所致，从表1的入烧结构情况看，10—12月较1—9月精粉率降低了21.04%，外粉率增加了15.84%，各种杂料组成的混匀料配比增加了4.98%。
从表2可知：10—12月烧结矿的碱度较1—9月降低了0.13倍，而碱度对烧结矿的强度影响很大，因此，首先从入烧结构变化引起的烧结参数控制上做文章，改进配矿和工艺参数控制。
表1 1—9月份与10—12月份入烧结构对比（%）时间精粉外粉返矿混匀料钙灰镁灰燃料1-9月33.07 24.04 16.68 8.73 10.02 2.98 4.48 10-12月12.03 39.88 17.51 13.71 8.27 3.71 4.89 比较-21.04 +15.84 +0.83 +4.98 -1.75 +0.73 +0.41表2 1—9月份与10—12月份主要技术指标对比（%）时间SiO2Tfe FeO MgO R2强度含粉5～10mm1-9月 6.24 51.87 10.36 3.20 2.25 81.12 5.34 15.17 10-12月 6.25 52.12 10.71 3.23 2.12 79.32 5.77 16.29 比较+0.01 +0.25 +0.35 +0.03 -0.13 -1.80 +0.43 +1.123转鼓强度下降的原因及采取的措施3.1入烧结构的变化为降低烧结矿成本，从2008年10月13日起宣钢西铁区烧结生产开始配加FMG粉，由于这种外粉在我公司首次用于烧结，在没有使用经验的情况下，最初的入烧比例却达到了20%左右，导致水份、配碳、料层厚度等烧结参数均调整不及时、不到位，造成烧结状况逐步恶化，烧结断面结构疏松，大部分为原生矿物颗粒间的点接触粘结，用手即可掰开、强度极差；成品矿5-10mm粒级也明显增加，造成热返矿粒度和返矿量增大，引起混合料水分波动和成球率下降，造成烧结矿强度恶性循环，最终烧结矿强度由80—81%降低到76%。
影响烧结矿强度的因素分析及改进措施第一篇：影响烧结矿强度的因素分析及改进措施烧结矿强度攻关组烧结强度攻关分析一、影响烧结矿强度的因素分析1、烧结矿中FeO含量：过高直接还原增加，过低强度不好；碳高时容易还原生成FeO，形成强度很好但还原性很差的铁橄榄石和钙铁橄榄石，因此生产时既要保证有一定的还原性，又要保证机械强度。
2、烧结矿化学成份：MgO、Al2O3的影响。
3、烧结混合料混匀程度：圆筒混合机中的三种运动状态——翻动、滚动、滑动，其中滑动对混料是没有效果的，需要控制；混合后碳粒的存在形式有三种——被矿粉包裹在中心形成的颗粒、与矿粉一起包裹在核表面形成的颗粒、单独存在的颗粒，因此要防止烧结矿强度攻关组状，具有一定的强度但发脆，此种物质还原性很差。
该物质生成温度高，需配碳也多，也起烧结燃烧带变宽，阻力增大，影响烧结机台时产量提高。
同时由于生成温度高，因而燃料消耗也多，据日本试验和生产的经验数据统计，烧结矿FeO 增减1%，影响固体燃料消耗增减2~5kg/t。
对高炉的影响也是很大的，根据生产统计数据和经验数据表明，FeO 波动1%，影响高炉焦比1~1.5%，影响产1~1.5%。
因此在保证烧结矿强度的情况下，应尽量降低烧结矿FeO。
现在我国重点厂烧结矿FeO在10%左右，有个别厂达到7%。
三、攻关措施1）、提高熔剂和燃料质量，对保供焦粉筛加强检查，焦粉量进行控制，保证粒度，这是保证烧好烧透的基础。
2）、稳定混合料固定碳，及时调整碳。
3）、控制返矿平衡，减小混合料水碳波动，建立制度，加强考核。
4）、提高配料准确性：进行配料计算培训，加强配料指导；加强计量检查，采用跑盘检验并记录；加强矿和焦粉水份的检测（根据天气变化）。
5）、稳定烧结矿碱度在1.6~1.8间。
6）、在保证机械强度的基础上，降低FeO含量，控制合理的FeO在8~12间。
7）、分析研究烧结矿自然粉化的原因。
8）、进一步加强打水制粒，改进烧结工艺。
