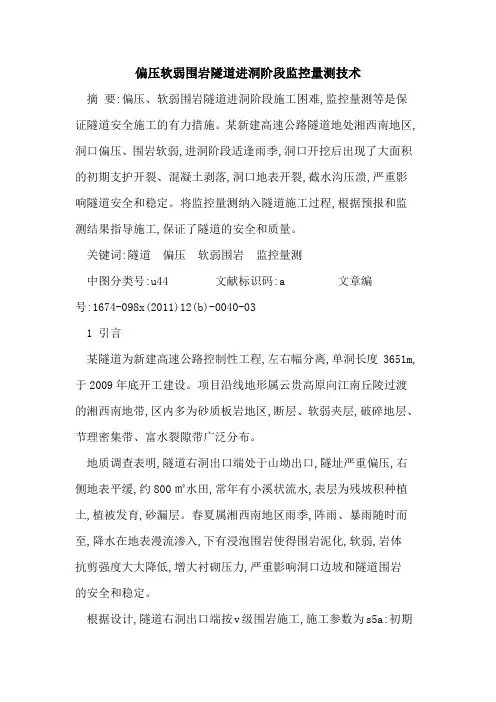

偏压软弱围岩隧道进洞阶段监控量测技术摘要:偏压、软弱围岩隧道进洞阶段施工困难,监控量测等是保证隧道安全施工的有力措施。
某新建高速公路隧道地处湘西南地区,洞口偏压、围岩软弱,进洞阶段适逢雨季,洞口开挖后出现了大面积的初期支护开裂、混凝土剥落,洞口地表开裂,截水沟压溃,严重影响隧道安全和稳定。
将监控量测纳入隧道施工过程,根据预报和监测结果指导施工,保证了隧道的安全和质量。
关键词:隧道偏压软弱围岩监控量测中图分类号:u44 文献标识码:a 文章编号:1674-098x(2011)12(b)-0040-031 引言某隧道为新建高速公路控制性工程,左右幅分离,单洞长度3651m,于2009年底开工建设。
项目沿线地形属云贵高原向江南丘陵过渡的湘西南地带,区内多为砂质板岩地区,断层、软弱夹层,破碎地层、节理密集带、富水裂隙带广泛分布。
地质调查表明,隧道右洞出口端处于山坳出口,隧址严重偏压,右侧地表平缓,约800㎡水田,常年有小溪状流水,表层为残坡积种植土,植被发育,砂漏层。
春夏属湘西南地区雨季,阵雨、暴雨随时而至,降水在地表漫流渗入,下有浸泡围岩使得围岩泥化,软弱,岩体抗剪强度大大降低,增大衬砌压力,严重影响洞口边坡和隧道围岩的安全和稳定。
根据设计,隧道右洞出口端按v级围岩施工,施工参数为s5a:初期支护采用c20喷射混凝土,厚24cm,18型工字钢闭合环,间距75cm,超前小导管16环,d25注浆锚杆,长3m,0.75×1.00m布置;二衬厚度45cm,c25钢筋混凝土结构。
明洞交接桩号yk117+796。
2 超前预报本隧道采用地质分析法和地质雷达相结合的方法进行超前预报。
地质雷达为sir-3000型,采用100mhz天线。
超前预报表明,隧道出口端里程yk117+796～yk117+710范围围岩为强～中风化灰白色砂质板岩,岩体破碎软弱,节理裂隙发育,陡倾角,裂隙水发育,局部呈滴水状,围岩整体稳定性差,局部区域有软弱破碎断层穿过。
