第16章 滚动轴承

16.4 课后习题详解

16-1 说明下列型号轴承的类型、尺寸系列、结构特点、公差等级及其适用场合。6005，N209/P6，7207CJ，30209/P5。

解 由手册查得

6005 深沟球轴承，窄宽度，特轻系列，内径mmd25，普通精度等级（0级）。主要承受径向载荷，也可承受一定的轴向载荷；可用于高速传动。

N209/P6 圆柱滚子轴承，窄宽度，轻系列，内径mmd45，6级精度。只能承受径向载荷，适用于支承刚度大而轴承孔又能保证严格对中的场合，其径向尺寸轻紧凑。

7207CJ 角接触球轴承，窄宽度，轻系列，内径mmd35，接触角15，钢板冲压保持架，普通精度等级。既可承受径向载荷，又可承受轴向载荷，适用于高速无冲击，一般成对使用，对称布置。

30209/P5 圆锥滚子轴承，窄宽度，轻系列，内径mmd45，5级精度。能同时承受径向载荷和轴向载荷。适用于刚性大和轴承孔能严格对中之处，成对使用，对称布置。

16-2 一深沟球轴承6304承受的径向力KNFr4，载荷平稳，转速min/960rn，室温下工作，试求该轴承的基本额定寿命，并说明能达到或超过此寿命的概率。若载荷改为KNFr2，轴承的基本额定寿命是多少？

解 室温下工作1tf；载荷平稳1Pf，球轴承3

查教材附表1，KNCCr8.15

（1）当量动载荷KNFPr4时

hPfCfnLPt1070)418.151(96060106010366

在此载荷上，该轴承能达到或超过此寿命的概率是90%。

（2）当量动载荷KNFPr2时

hPfCfnLPt8560)218.151(96060106010366

16-3 根据工作条件，某机械传动装置中轴的两端各采用一个深沟球轴承支承，轴颈mmd35，转速min/2000rn，每个轴承承受径向载荷NFr2000，常温下工作，载荷平稳，预期寿命hLh8000，试选择轴承。

解 室温下工作1tf；载荷平稳1Pf，球轴承3

当量动载荷NFPr2000

KNNLnfPfChtPr7.19197308000102000601200011060'3/16/16 查教材附表1，可选用轴承6207（基本额定动载荷KNCr5.25）。

16-4 一矿山机械的转轴，两端用6313深沟球轴承支承，每个轴承承受的径向载荷NFr5400，轴的轴向载荷NFa2650，轴的转速min/1250rn，运转中有轻微冲击，预期寿命hLh5000，问是否适用？

解 （1）计算当量动载荷

查手册，6313的KNCr5.560，KNCr2.72

58.0105.5626503.123.1230raCF，查教材表16-12，并插值可得25.0e

eFFra49.054002650，所以56.0X，8.1Y

当量动载荷NYFXFPar779026508.1540056.0

（2）计算所需基本额定动载荷

查教材表16-9，室温下工作1tf；查教材表16-10有轻微冲击2.1Pf，球轴承3

KNNLnfPfChtPr4.6767410500010125060177902.11060'3/16/16 因所需的KNCCrr2.72'，所以该轴承合适。

16-5 某机械的转轴两端各用一个向心轴承支承。已知轴颈mmd40，转速min/1000rn，每个轴承的径向载荷NFr5880，载荷平稳，工作温度125℃，预期寿命hLh5000，试分别按球轴承和滚子轴承选择型号，并比较之。

解 选择轴承型号

查教材表16-9，工作温度125℃时，95.0tf；载荷平稳，1Pf

选用球轴承时，3

KNLnfPfChtPr4.4150001010006095.0588011060'3/16/16

查教材附表1，根据'rC和轴颈mmd40，可选用球轴承6408（基本额定动载荷KNCr5.65）。 选用滚子轴承时，3/10

KNLnfPfChtPr3.3450001010006095.0588011060'10/36/16

查教材附表1，根据'rC和轴颈mmd40，可选用圆柱滚子轴承N208（基本额定动载荷KNCr5.37）。

（2）滚子轴承的载承能力较大，并查手册可知其径向尺寸小。

16-6 根据工作条件，决定在某传动轴上安装一对角接触球轴承，如图所示，已知两个轴承的载荷分别为NFr14701，NFr26502，外加轴向力NFA1000，轴径mmd40，转速min/5000rn，常温下运转，有中等冲击，预期寿命hLh2000，试选择轴承型号。

图16.10 题16-6图

解 （1）按题意，外加轴向力AF已接近1rF，暂选25的角接触轴承类型70000AC。

（2）计算轴承的轴向载荷 (解图见16.4b)

由教材表16-13查得，轴承的内部派生轴向力

NFFr1000147068.068.0'11，方向向左

NFFr1802265068.068.0'22，方向向右

因NFNFFA1000'280218021000'12，

轴承1被压紧 NFFFAa280218021000'21

轴承2被放松 NFFa1802'22

（3）计算当量动载荷

查教材表16-12，68.0e

eFFra91.11470280211，查表16-12得41.01X，87.01Y

eFFra68.02650180222查表16-12得12X，02Y

NFYFXPar3040280287.0147041.011111

NFYFXPar2650180202650122222 （3）计算所需的基本额定动载荷

查教材表16-9，常温下工作，1tf；查教材表16-10，有中等冲击，取5.1Pf；球轴承时，3；并取轴承1的当量动载荷为计算依据

KNLnfPfChtPr46.38200010500060130405.11060'3/16/16

查手册，根据'rC和轴颈mmd40，选用角接触球轴承7308AC合适（基本额定动载荷KNCr5.38）。

合集下载

滚动轴承习习题

滚动轴承习习题

欢迎阅读

欢迎阅读 第16章 滚动轴承

一、选择题

[1]在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为（ ）。

A、10% B、80% C、90% D、99%

[2]型号为6310的滚动轴承，其类型名称为（ ）

A、深沟球轴承 B、调心球轴承

C、滚针轴承 D、圆锥滚子轴承

[3]一般来说，（ ）更能承受冲击。

A、滚子轴承 B、球轴承

[4]在轴承同时承受径向载荷和轴向载荷时，当量动载荷指的是轴承所受的（ ）。

A、与径向载荷和轴向载荷等效的假想载荷

B、径向载荷和轴向载荷的代数和

C、径向载荷

D、轴向载荷

[5]某轴承的基本额定动载荷下工作了106转时，其失效概率为（ ）。

A、90% B、10% C、50% D、60%

[6]滚动轴承的公差等级代号中，（ ）级代号可省略不写。

A、2 B、0 C、6 D、5

[7]内部轴向力能使得内、外圈产生（ ）。

A、分离的趋势 B、接合更紧的趋势 C、转动的趋势

[8]从经济观点考虑，只要能满足使用要求，应尽量选用（ ）轴承。

A、球 B、圆柱 C、圆锥滚子 D、角接触

[9]只能承受轴向载荷而不能承受径向载荷的滚动轴承是（ ）。

A、深沟球轴承 B、推力球轴承

C、圆锥滚子轴承 D、圆柱滚子轴承

[10]一般转速的滚动轴承，其主要失效形式是疲劳点蚀，因此应进行轴承的（ ）。

A、寿命计算 B、静强度计算 C、硬度计算 D、应力计算

[11]当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用（ ）。

A、深沟球轴承 B、圆锥滚子轴承 C、角接触球轴承

杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-滚动轴承【圣才出品】

杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-滚动轴承【圣才出品】

1/31第16章滚动轴承

16.1复习笔记

【通关提要】

本章主要介绍了滚动轴承的类型及其代号、失效形式、寿命计算、当量动载荷的计算以

及派生轴向力。学习时需要重点掌握以上内容。其中，滚动轴承的类型及其代号、失效形式，

多以选择题、填空题和简答题的形式出现，其余内容以计算题为主，尤其派生轴向力，几乎

每年都考一道计算题。复习本章时，考生需以计算为主，理解记忆细节内容。

【重点难点归纳】

一、滚动轴承的基本类型和特点

1．滚动轴承的分类（见表16-1-1）

表16-1-1滚动轴承的分类

2．使用性能（见表16-1-2）

表16-1-2滚动轴承的使用性能

2/

313．机械中常用滚动轴承的类型和性能特点

机械中常用滚动轴承的类型和性能特点查看教材表16-2。

二、滚动轴承的代号（见表16-1-3）

表16-1-3滚动轴承的代号

3/

31三、滚动轴承的选择计算

1．失效形式

（1）疲劳破坏；

（2）永久变形；

（3）磨损、胶合、内外圈和保持架破损。

2．轴承寿命

（1）轴承的寿命

轴承的滚动体或套圈首次出现疲劳点蚀之前，轴承的转数或相应的运转小时数。

（2）轴承寿命的可靠度R

4/31一组相同的轴承能达到或超过规定寿命的百分率。

（3）基本额定寿命

具有90%可靠度时轴承的寿命，以L

10表示。

（4）基本额定动载荷

当一套轴承进入运转并且基本额定寿命为106r时，轴承所能承受的载荷。

（5）寿命计算公式

L＝（C/P）ɛ或L

h＝（C/P）ɛ·106/（60n）

式中，ɛ为寿命指数，对于球轴承ɛ＝3，对于滚子轴承ɛ＝10/3；C为基本额定动载荷，

对向心轴承为C

r，对推力轴承为C

a；n为轴的转速；P为当量动载荷。修正后的寿命计算公式为

610

()

60t

h

pfC

L

nfP或

1

660

()

10p

h

tfPn

CL

f

式中，f

t为温度系数，f

t≤1；f

P为载荷系数。

3．当量动载荷的计算

对于既承受径向载荷F

r又承受轴向载荷F

a的轴承，其当量动载荷的计算公式为

P＝XF

r＋YF

a

式中，X、Y分别为径向动载荷系数及轴向动载荷系数。

机械设计基础复习精要：第16章 滚动轴承

机械设计基础复习精要：第16章 滚动轴承

陆宁编著《机械设计基础复习精要》

202 第16章 滚动轴承

16.1考点提要

１6.1.1．重要的术语及基本概念

滚动轴承的基本结构及材料、滚动轴承的类型、轴承的代号、载荷角和接触角、基本额

定动载荷和基本额定寿命、当量动载荷、当量静载荷、

16.1.2．滚动轴承类型选择应主要考虑的因素

滚动轴承类型选择应主要考虑的因素有：1）轴承的载荷：轴承所受载荷的大小、方向

和性质，是选择轴承类型的主要依据。2）轴承的转速：在一般转速下，转速的高低对类型

的选择不发生什么影响，只有在转速较高时，才会有比较显著的影响。3）轴承的调心性能；

4）轴承的安装和拆卸。5）经济性。

16.1.3．滚动轴承的载荷角和接触角

接触角是滚动体与外圈的接触法线和半径方向之间所夹锐角。如图１６.1（ａ）（ｂ）

（ｃ）所示。接触角反映了轴承承受载荷方向的特性。接触角是滚动轴承的一个主要参数，

轴承的受力分析和承载能力等都与接触角有关。接触角越大，轴承承受轴向载荷的能力也越大。

图１６.1 接触角和载荷角

载荷角是轴承实际承受的径向载荷R 与轴向载荷的合力与半径方向的夹角。如图１

６.１（ｄ）所示。

游隙是滚动体内圈、外圈滚道之间的最大间隙。如图１６.2所示。游隙是影响轴承运转精度、使用寿命、噪声级别以及温升的重要数据，控制游隙是项重要的工作。

图１６.２径向间隙

偏斜角一般指调心轴承内、外圈轴线相对倾斜时所夹的锐角。此类轴承通常具有偏位角陆宁编著《机械设计基础复习精要》

203的自适应性能，当轴承座孔与轴发生轴线偏离时，它可以自动适应轴心的偏斜。故这种轴承

也称作调心轴承。

16.1.4滚动轴承的力分析、失效形式和计算准则

（１）力分析

向心推力滚动轴承工作时，并非所有滚动体都同时受载。滚动体同时受载的程度与轴承

所受的径向力和轴向力的大小有关，一般以控制约半圈滚动体同时受载为宜。

（2）滚动轴承的失效形式和计算准则

滚动轴承在工作时，滚动体和、内外圈都分别受到不同的脉动接触应力，因此，其失效

第6章滚动轴承

第6章滚动轴承

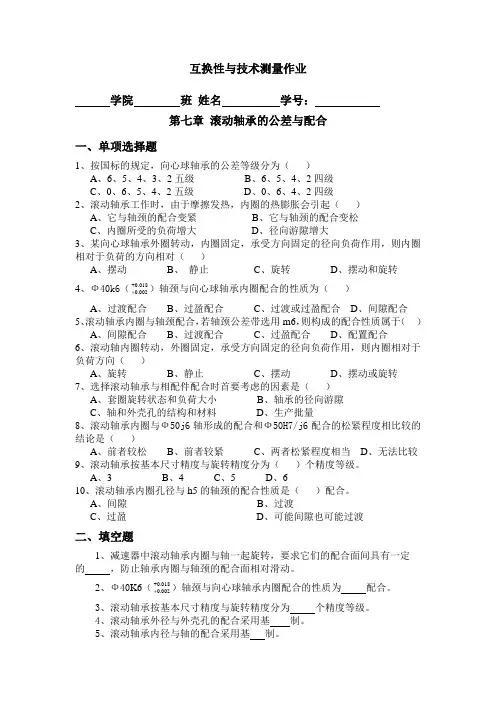

互换性与技术测量作业
