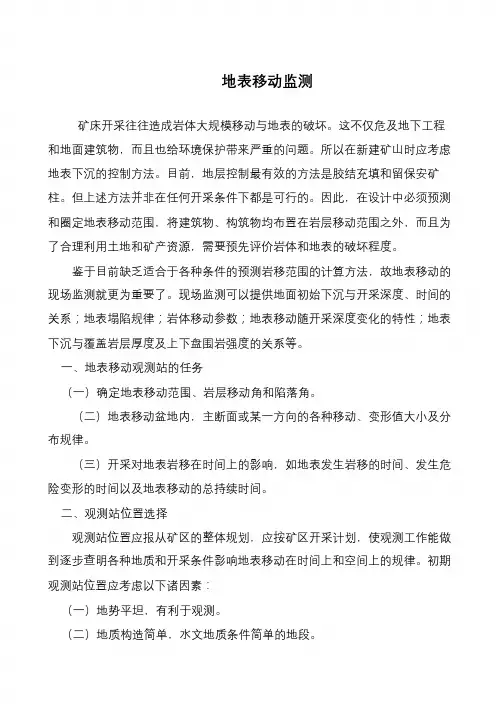

地表移动监测
矿床开采往往造成岩体大规模移动与地表的破坏。
这不仅危及地下工程和地面建筑物，而且也给环境保护带来严重的问题。
所以在新建矿山时应考虑地表下沉的控制方法。
目前，地层控制最有效的方法是胶结充填和留保安矿柱。
但上述方法并非在任何开采条件下都是可行的。
因此，在设计中必须预测和圈定地表移动范围，将建筑物、构筑物均布置在岩层移动范围之外，而且为了合理利用土地和矿产资源，需要预先评价岩体和地表的破坏程度。
鉴于目前缺乏适合于各种条件的预测岩移范围的计算方法，故地表移动的现场监测就更为重要了。
现场监测可以提供地面初始下沉与开采深度、时间的关系；地表塌陷规律；岩体移动参数；地表移动随开采深度变化的特性；地表下沉与覆盖岩层厚度及上下盘围岩强度的关系等。
一、地表移动观测站的任务
（一）确定地表移动范围、岩层移动角和陷落角。
（二）地表移动盆地内，主断面或某一方向的各种移动、变形值大小及分布规律。
（三）开采对地表岩移在时间上的影响，如地表发生岩移的时间、发生危险变形的时间以及地表移动的总持续时间。
二、观测站位置选择
观测站位置应报从矿区的整体规划，应按矿区开采计划，使观测工作能做到逐步查明各种地质和开采条件影响地表移动在时间上和空间上的规律。
初期观测站位置应考虑以下诸因素：
（一）地势平坦，有利于观测。
（二）地质构造简单，水文地质条件简单的地段。
矿山开采沉陷学_中国矿业大学中国大学mooc课后章节答案期末考试题库2023年1.采煤沉陷上覆岩层破坏形成的“三带”，由下至上依次为（）答案:垮落带、裂隙带、弯曲带2.下面关于日常观测的说法正确的有（）答案:及时记录地表裂缝情况_首次末全面观测之间的定期四等水准测量工作_日常观测周期视下沉速度而定3.以下选项为地表移动观测站布设需要遵循的设计原则的有（）答案:观测线上应根据采深和设站的目的布置一定密度的测点_观测线的长度应大于移动盆地的范围_观测线的控制点应在移动盆地范围之外埋设牢固，在冻土区控制点的底面应在冻土线 0.5m 以下_沿主断面布设4.观测线移动和变形曲线图可以清楚地看出沿观测线（主断面）的地表移动和变形的分布特征及其发展过程答案:正确5.以下关于采动程度描述错误的是（）答案:超充分采动条件下，对应采空区中心的正上方为地表移动盆地中心6.以下关于剖面线状地表移动观测站观测站描述正确的是（）答案:剖面线状地表移动观测站一般都是沿主断面布设。
_剖面线状地表移动观测站各相邻观测点一定是相互通视的。
_剖面线状地表移动观测站通常由两条互相垂直且相交的观测线所组成。
7.以下关于观测站设计的内容说法错误的是（）答案:设计图部分只需要包括观测线的平面位置图，沿观测线的断面图8.按照观测的时间可将观测站分为（）答案:普通观测站、短期观测站9.地表移动观测站的观测工作按时间顺序分别为（）答案:连接测量，全面测量，日常测量，全面测量10.以下关于观测点数量及密度说法错误的是（）答案:为了以大致相同的精度求得移动和变形值及其分布规律，实际布点时观测点必须是等间距布设11.以下关于确定剖面观测线布设的位置和长度说法错误的是（）答案:走向主断面都经过采空区中心点12.全面测量工作内容不包括（）答案:记录地下开采及地质情况13. 6 个月观测地表各测点的累计下沉值小于（），表明地表稳定。
答案:30mm14.观测线上的测点数目及其密度，主要取决于（）和设站的目的。
地表岩移观测制度(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除地表岩移观测制度第一章总则第一条矿山在前期开采过程中形成大量的采空区，对地表构建筑物构成一定危险。
为搞好事前预防工作，确保人民群众生命财产安全，维护矿山生产稳定，特制定本制度。
第二章定义第二条岩移是指岩石由于天然或人为因素的影响，使其失去原始的平衡状态，而产生新的移动。
第三条塌陷是指地表岩石或土层，由于地下矿物质被采空或溶洞的继续发展或环境条件的改变而引起地表的下陷或塌落。
第三章岩移观测站设置第四条观测线位置的确定：观测线设置在矿区的主断面上，且不受邻近采区开采的影响。
主断面的位置，用本矿区现有的角度参数和已知的地质采矿条件以做图的方法来确定。
主断面与地表的交线就是观测线的位置。
观测线位置的确定，是在观测站设计图上进行的。
1、倾向观测线的位置的确定倾向观测线的位置，在观测站的平面图和走向主断面图上来确定。
在观测站的平面图上，做采区走向的中分线，此中分线即是倾向观测线的位置。
在平面图上，按比例尺量取由中分线到采区的停采线和开切眼的水平距离D1和D2。
当最后确定的中分线的位置满足条件时，此中分线即是倾向观测线的位置。
2、确定走向观测线的位置走向观测线的位置，可以根据平面图和倾向主断面图来确定。
在倾向主断面图上，由采区中点作一水平线，并按最大下沉角θ作一斜线，交地表于0点，此0点即是走向观测线与倾向主断面的交点。
将此0点投影到平面图的倾向观测线上，并过此投影点作采区走向点平行线，此平行线即为走向观测线的位置。
第五条观测线长度及测点数目的确定：在观测线的位置确定之后，即可确定它们的长度。
观测线的长度应保证观测线的两端稍微超过地表移动盆地边缘一段距离，以便能较可靠地确定移动盆地边界及有关参数。
观测线的长度可以在观测站设计图上图解求得。
1、倾向观测线长度的确定在倾向主断面图上，由采区上，下边界点，分别按（γ－Δγ）和（β－Δβ）角向上作斜线，与基岩和松散层的界面相交，再由交点在松散层中按松散层移动角φ向上作斜线，分别交地表于b和a 二点，线段ab即为倾向观测线的长度。
浅析地表岩移观测站的建立与观测方法刘剑刚【摘要】以潞安集团王庄煤矿6206工作面建立地表岩移观测站为例,简要介绍了建立地表岩移观测站的意义,分析了地表岩移观测站的设计、实地标定以及观测方法和资料分析方法.【期刊名称】《煤》【年(卷),期】2011(020)003【总页数】3页(P54-56)【关键词】地表移动;岩移观测站;地表岩移规律;6206工作面【作者】刘剑刚【作者单位】潞安环能股份公司,王庄煤矿,山西,长治,046031【正文语种】中文【中图分类】TD325+.4近年来,随着潞安集团王庄矿生产规模的不断扩大和开采范围向62采区及+540 m 水平延伸,村庄下、水体下、铁路与高速公路下压煤问题日益突出,解放“三下”压煤问题已迫在眉睫。
通过建立地表岩移观测站,取得完整的观测资料,就可分析出王庄矿的地表移动参数和移动规律,为王庄矿在日后指导“三下”采煤和留设高速公路保护煤柱及征迁赔偿工作提供科学依据,对于矿井的可持续发展具有重要意义。
王庄矿6206工作面西侧为太长高速公路保护煤柱,东侧与北侧均为未采区,南侧为安昌断层带,工作面周围均为未采区,且区域地势平坦,交通方便,设站和数据采集都较方便,因此在6206工作面回采前建立了地表岩移观测站来进行地表岩移规律的观测和研究。
地表岩移观测站的观测线分为倾向和走向观测线,其位置是在观测站的平面图和走向主断面图上确定的。
由于6206工作面的外端距风运巷口650～800 m范围内发育了落差6 m左右的断层带,此范围内不回采,在距风运巷口650 m处另开切眼,将整个工作面分为两部分,所以设置了两条倾向观测线和一条走向观测线,且走向观测线设计成半盆地走向观测线,设置在停采线一端。
在观测站的平面图上,沿走向方向按比例尺量取两段范围的长度,作其中分线,此中分线即是倾向观测线的位置。
在倾向主断面图上,由采区中点作水平线,按最大下沉角θ (θ取87°)作一斜线与地表相交,将此交点投影到平面图的倾向观测线上,过此投影点作采区走向的平行线,即为走向观测线的位置。
