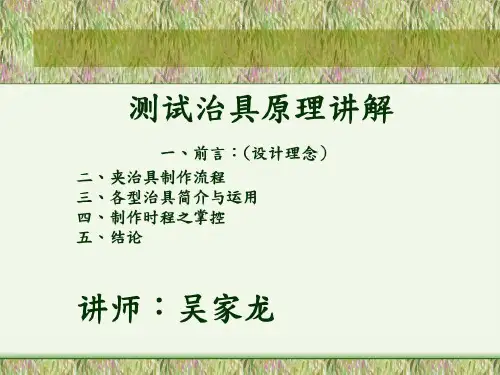

测试治具原理讲解共32页文档

TO:谭生
IT测试架更改内容如下：大黑点
需要消除此位置底下器件与托盘之间的干涉托盘打X位置需要镂空输出
输入
产品简图托盘图
2、压盖顶柱从现在的有效长度12MM增加到18MM；将干涉电解电容顶柱移至产品丝印V0.1后面；即是圆圈2的位置。

如有问题请及时以我联系：1342 748 刘工
2013.4.19
1、托盘的更改；消除产品打大黑点底下器件以托盘打“X”位置的干涉；请将托盘打"X"位置镂空，尺寸以实物为准；对应产品位置是我打大黑点位置；如下简图：
电感4R7
位置向右
边多洗掉
1.5mm
干涉电
容顶柱
从1移
到2处I T 24-12S 12 v 0.1 1
2
镂空印V0.1后面；。

测试机工作原理
测试机工作原理：
测试机是一种用于对产品进行测试和验证的设备。

它的工作原理主要包括以下几个方面：
1. 数据采集：测试机通过各种传感器和仪器来采集产品在测试过程中产生的各种数据，如温度、压力、电流、电压等信息。

这些数据将被传输到测试机的控制系统中。

2. 控制系统：测试机的控制系统负责管理测试过程中的各种参数和设备。

它可以根据预设的测试方案和标准，对测试机进行配置和控制，以确保测试的准确性和可靠性。

3. 数据处理：测试机的数据处理单元会对从各个传感器采集到的数据进行处理和分析。

它可以进行数据的滤波、均值化、波形分析等操作，以提取有用的测试结果。

4. 结果输出：测试机将测试结果输出给操作人员。

这些结果可以以数字、图表、曲线等形式展示，帮助操作人员更直观地了解产品的性能和特点。

在测试机的工作过程中，它需要根据不同的产品和测试要求进行调整和配置。

通过对产品进行各种测试，测试机可以帮助厂家发现潜在的问题和改进的空间，并提供指导意见，以提高产品的质量和性能。

总而言之，测试机通过采集数据、控制系统、数据处理和结果输出等环节，对产品进行测试和验证，从而帮助提高产品的质量和性能。

Gerber File 的处理
• Gerber File 是PCB生产厂家用来生产制造PCB的 菲淋（胶片）文件，它不是一个文件，而是很多 个文件的组合。Gerber文件可以用 CAM350,FabMaster等软件打开。 • 有些客户提供的“xxx.PCB”文件，它不是Gerber 文件，但是它可以输出Gerber文件，可以代替 Gerber文件使用，这种文件是Power PCB 或者是 Protel 电路板设计软件的原始文件，可以用 Power PCB或者是Protel 软件打开。 • 有些客户提供的是“xxx.pdf”文件，如果里面有完 整的PCB信息，尺寸比例正确，也可以用。 • 还有其它包含PCB信息的文件都可以。
缺少资料的处理
• 一、如果没有GERBER FILE： • 1、在PCB比较简单的情况下，可以用含有PCB 信息的PDF文档来处理。 • 2、在PCB比较简单的情况下，又有PCB空板， 可以用扫描PCB的图片来处理，但是这种处理方 法的精度不高，处理时间长，设计员要多次打样 检查； PCB比较复杂的情况下，处理很困难，成 功的可能性不高。 • 3、如果有治具样品，可以测量样品，这种处理方 式的精度不高，批量生产有一定风险性。 • 4、
载具的行业特点
• 由于载具需要耐高温，多次重复使用，与PCB一 一对应的配套设计，所以对载具的材料性能要求 比较高，对载具的设计和制造要求比较严格。 • 目前我们在材料和制造都处于国内行业的领先水 平。
载具生产主要流程
• 载具生产的主要流程： • 一、业务员接到客户的载具生产需求，提 供设计生产所需要的资料。 • 二、程序设计员根据业务员提供的资料设 计载具的加工程序，并提供完整的装配图 纸。 • 三、生产人员根据生产通知单来加工，并 完成装配。 • 四、品质检查完成以出货。

3 ICT 治具验收要求
3-1 外型尺寸是否和要求一致，即长，宽，高（行程）。 3-2 天板同底版结合是否稳定，压棒分布是否合理，是否有
可能压到PCBA上零件，线材。 3-3 载板是否对零件引脚及PCBA上突起部分铣深度，宽度
是否足够，保证测试时不至于对PCBA零件造成可能的损伤。 载板是否平整，无翘曲，同PCBA吻合。 3-4 测试针的选择和分布是否合理 。 3-5 定位是否合理，是否防呆。
1-1 针板：用于固定测试针。 1-2 载板：用于放置保护被测试PCBA。 1-3 天板：固定于ICT机台气缸上压合
治具和被测试PCBA。
16
ICT 治具
2 评价ICT 治具测试的参数
2-1 植针率 植针率= 植针网络数/PCBA总网络数
2-2 覆盖率 覆盖率= 可测试零件数/总零件个数
17
ICT 治具
18
CHECK ICT程式的要求
1 是否所有BOM表中的零件都编入测试程式
对于不能测试的零件，无测试点的，盲点的分别做好相关说明，防止漏测。
2 所有零件的标称数值与实际是否一致
对于有并联的零件做好相应标识别说明，便于对程式的读解。
3 对与零件测量值范围是否与零件要求一致。
注意精密电阻，及其他有规定误差范围的零件。
5
ICT 测试原理
2 电容的测量
2-1 恒定交流电压源： 交流电压一定 Vs ， Vs/Ix=Zc=1/2πfCx 得：Cx=Ix/2πfVs
2-2 直流恒定电流信号源： C=ΔT/ΔV*I
6
ICT 测试原理
3 电感的测量
3-1 交恒定流电流源测量电感
Vs/Ix=Zl=2πfLx 得 Lx=Vs/2πfIx
