公称直径与外径对照表

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表3。

法兰标准见表4。

表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，。

DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

DN|英寸|公称外径对照
DN|英寸|公称外径之间的关系见下表：
俗称 英寸in. DN 公称外径mm
4分 1/
215 φ20
6分 3/
420 φ25 1寸 1 25 φ32
1寸2 11/
432 φ40
1寸半 11/
240 φ50 2寸 2 50 φ63
2寸半 21/
265 φ75 3寸 3 80 φ90
4寸 4 100 φ110
5寸 5 125 φ140
6寸 6 150 φ160 公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

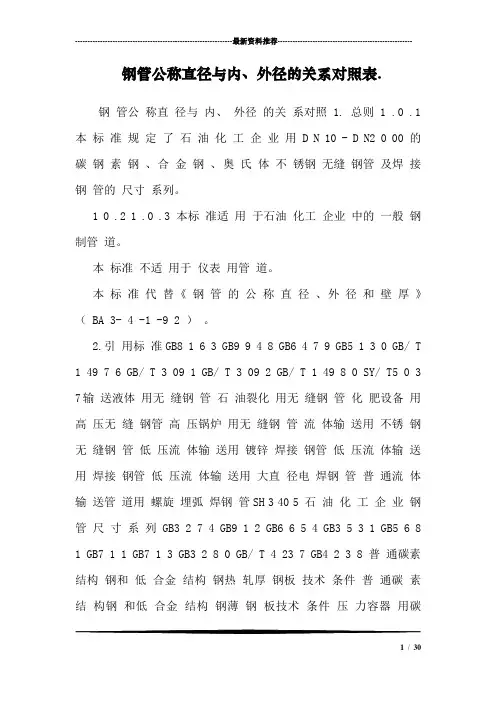

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 钢管公称直径与内、外径的关系对照表.钢管公称直径与内、外径的关系对照 1. 总则 1 .0 .1本标准规定了石油化工企业用 D N 10 - D N2 0 00 的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

1 0 .2 1 .0 .3 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

本标准代替《钢管的公称直径、外径和壁厚》（ BA 3- 4 -1 -9 2 ）。

2.引用标准GB8 1 6 3 GB9 9 4 8 GB6 4 7 9 GB5 1 3 0 GB/ T 1 49 7 6 GB/ T 3 09 1 GB/ T 3 09 2 GB/ T 1 49 8 0 SY/ T5 0 3 7输送液体用无缝钢管石油裂化用无缝钢管化肥设备用高压无缝钢管高压锅炉用无缝钢管流体输送用不锈钢无缝钢管低压流体输送用镀锌焊接钢管低压流体输送用焊接钢管低压流体输送用大直径电焊钢管普通流体输送管道用螺旋埋弧焊钢管SH 3 40 5 石油化工企业钢管尺寸系列 GB3 2 7 4 GB9 1 2 GB6 6 5 4 GB3 5 3 1 GB5 6 8 1 GB7 1 1 GB7 1 3 GB3 2 8 0 GB/ T 4 23 7 GB4 2 3 8 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件普通碳素结构钢和低合金结构钢薄钢板技术条件压力容器用碳1/ 30素钢和低合金钢厚钢板低温压力容器用低合金厚钢板技术条件压力容器用热轧钢带优质碳结构钢热轧厚钢板和宽钢带锅炉用碳素钢和低合金钢板不锈钢冷轧钢板不锈钢热轧钢板耐热钢板执行本标准时，尚应符合上述相关标准的要求。
