主变压器检修工艺规程 1.概述及设备系统简介 我公司两台主变均由××××变压器有限公司提供。 500KV变压器设备规范见下表。 序号 项目 #7主变 #8主变 1 产品型号 SFP-720000/500 SFP-720000/500

2 额定值： 额定容量 720/720MVA 720/720MVA 额定电压 510±2×2.5%/20KV 510±2×2.5%/20KV 额定电流 815/20785A 815/20785A 额定频率 50HZ 50HZ 相数 三相 三相 联结组标号 YND11 YND11 冷却方式 ODAF ODAF

3 绝缘水平： AC：高压线路端 680 680 高压中性点 140 140 低压线路端 85 85 LI：高压线路端 1550 1550 高压中性点 325 325 低压线路端 200 200 SI：高压线路端 1175 1175 高压中性点 —— —— 低压线路端 —— —— 4 空载电流 0.07% 0.07% 5 空载损耗 289.2KW 289.2KW 6 油顶层温升 50K 50K 7 绕组温升 60K 60K 8 使用条件 户外型 户外型 9 躁声水平 80dB 80dB 10 地震耐受强度 水平0.2g,垂直0.1g 水平0.2g,垂直0.1g

11 重量： 总重 约490T 约490T 器身重量 约321T 约321T 绝缘油重 约89T 约89T 充气运输重 340T 340T 12 绝缘等级 A A 13 油箱能够抽真空至 133pa 133pa

14 运行方式： 高压-低压：容量 720MVA 720MVA 序号 项目 #7主变 #8主变 负载损耗 1111.7KW 1111.7KW 阻抗电压 17.71（% 720MVA） 17.71（% 720MVA）

15 高压线圈联接： 分接开关位置 连接 分接电压KV 分接电流A 分接电压KV 分接电流A 1 3-4 535.5 776 535.5 776 2 2-4 522.8 795 522.8 795 3 2-5 510.0 815 510.0 815 4 1-5 497.3 836 497.3 836 5 1-6 484.5 858 484.5 858

16 尺寸（m）：长×宽×高 13.53±0.1×8.35±0.1×11.175±0.06 13.53±0.1×8.35±0.1×11.175±0.06 运输尺寸（m）：长×宽×高 （最小）10.6×6.85×12.98 （最小）10.6×6.85×12.98

17 附件参数： a：主变高压套管： 型号 500HC680 500HC680 厂家 英国Trench公司 英国Trench公司 重量 1600KG 1600KG 最小公称爬距 17380mm 17380mm 局放量 小于10PC 小于10PC 工频耐压 1分钟 875KV 1分钟 875KV b：中性点套管： 型号 BRLW2-72.5/1250 BRLW2-72.5/1250 厂家 抚顺传奇套管有限公司 抚顺传奇套管有限公司 最小公称爬距 2010mm,(26mm/KV) 2010mm,(26mm/KV) 局放水平 小于10PC 小于10PC 工频耐压 140KV 140KV tgδ（20℃） 0.7%以下 0.7%以下 c：低压套管： 型号 HETA-40.5/25000-3 HETA-40.5/25000-3 厂家 抚顺传奇套管有限公司 抚顺传奇套管有限公司 重量 380KG 380KG 最小公称爬距 1170 mm 1170 mm 局放水平 小于10PC 小于10PC 工频耐压 95KV 95KV 雷电冲击 全波200KV 截波220KV 全波200KV 截波220KV d：无励磁分接开关： 型号 WDGⅡ-6×5 WDGⅡ-6×5 电压 220KV 220KV 电流 1200A 1200A 厂家 华明沈阳开关有限 华明沈阳开关有限 e: 速动油压继电器： 序号 项目 #7主变 #8主变 型号 型号OV-A22 油压头 0.5~6m 厂家 TMT& Corporation f: 压力释放阀： 型号 LPRD00-00010432 12PSI 0.83BAR LPRD00-00010432 12PSI 0.83BAR 厂家 QUALITROL CORP. FAIRPORT,N.Y. U.S.A QUALITROL CORP. FAIRPORT,N.Y.

U.S.A g: 瓦斯继电器： 型号 BF80/Q 10-22.28.-311 BF80/Q 10-22.28.-311 等级 S/S IP54 S/S IP54 厂家 德国 德国 h: 绕组和油温控制器： 绕组温控器型号 MT-STW160F2K4L6F3 0~160℃ MT-STW160F2K4L6F3 0~160℃ 油面温控器型号 MT-ST160FK5L6F17 0~160℃ MT-ST160FK5L6F17 0~160℃ 厂家 德国 德国 i: 风扇电机： 单台电机功率 1.1KW 1.1KW 单台电机电压 380V 380V 风扇电机数量 24台 24台 厂家 大连×× 大连×× j: 潜油泵： 型号 QK15D-100-6 QK15D-100-6 泵尺寸 100mm 100mm 流量 1333L/min 1333L/min 功率 1.5KW 1.5KW 电压 380VAC 380VAC 相数 及数 三相 6极 三相 6极 转速 940r/min 940r/min 启动电流 16.5A 16.5A 轴承型号 6309，6207 6309，6207 厂家 日本帝国油泵 日本帝国油泵 k: 油流继电器： 型号 YJ2-150/45 YJ2-150/45 电压 220V 220V 电流 0.3A 0.3A 厂家 沈阳变压器厂八分厂 沈阳变压器厂八分厂 l: 套管型电流互感器： 装设在高压侧CT： 型号 LRB-500 LRB-500 序号 项目 #7主变 #8主变 台数 3×3+1×1 3×3+1×1 准确级 5P20 5P20 0.2 5P20 5P20 0.2 电流比 1250/5A 1250/5A 负荷 50VA 50VA 线圈测温用 WT1 WT1 装设在高压中性点CT： 型号 LRB-63 LRB-63 台数 2×1 2×1 准确级 5P20 5P20 5P20 5P20 电流比 600/5A 600/5A 负荷 50VA 50VA

18 当全部冷却器退出运行后，额定负载下变压器允许持续运行时间

20分钟 20分钟

2 变压器检修类别及周期 检修类别 检修周期 小修 每12个月小修一次 大修 变压器新安装运行60个月，应进行内部检修，以后每隔120个月大修一次 变压器油定期试验检验项目 检测周期 油色谱分析 3个月 微水分析 3个月 耐压试验 1年 3变压器检修项目 3.1主变小修项目：

主变压器小修 1.修前本体绝缘油的微水、色谱、耐压、介损试验分析 2.外壳及其附件清扫、渗漏检查及处理 3.防爆管、压力释放阀清扫、检查 4.瓦斯继电器检查、必要时进行校验 5.呼吸器检修，更换吸附剂 6.油枕检修，油位指示装置检查、清扫 7.变压器防油劣化装置检修 8.主变外壳、油枕、呼吸器等处阀门、管路检修 9.主变铁芯外部接地检查 10.冷却风扇及电机检修、试验、试运 11.潜油泵及电机检修、试验、试运 12.冷却系统控制柜（箱）及电气回路、电缆检修 13.油流继电器及其电气回路、电缆检修 14.散热器冲洗、清理 15.冷却器阀门、管路检修 16.出线及中性点套管瓷套表面清洁，裂纹、放电痕迹检查 17.充油套管油位、油色检查 18.充油套管结合面密封、渗漏油检查及处理 19.主变高低压侧引线接头检查 20.主变中性点引线接头检查 21.中性点接地排检查 22.主变预防性电气试验 23.避雷器检查、清扫、避雷器电气试验 24.电流互感器及出线端子箱检查、试验 25.主变绕组、绝缘油温度表校验，感温线、端子箱及控制信号回路检查 26.其他在线监测装置及控制信号回路检查 27.修后本体绝缘油的微水、色谱、耐压、介损试验分析 28.消防系统检查、试验 3.2主变大修项目：

主变压器大修 1.修前本体绝缘油的微水、色谱、耐压、介损试验分析 2.外壳及其附件清扫、渗漏检查及处理 3.防爆管、压力释放阀清扫、检查 4.瓦斯继电器拆装、检查、校验 5.呼吸器检修，更换吸附剂 6.油枕检修，油位指示装置检查、清扫 7.净油器检修（一股没有） 8.主变外壳、油枕、呼吸器等处阀门、管路检修 9.主变铁芯外部接地检查 10.冷却风扇及电机解体检修、试验、试运 11.潜油泵及电机检修、试验、试运 12.冷却系统控制柜（箱）及电气回路、电缆检修 13.油流继电器及其电气回路、电缆检修 14.散热器冲洗、清理 15.冷却器阀门、管路检修 16.主变撤油 17.根据油质情况过滤或再生绝缘油 18.拆卸所有附件 19.主变打开人孔，内部针对性检查 20.主变线圈、引线、绝缘支架检查 21.主变线圈上部压环位置及压钉的紧力检查 22.主变铁芯及夹件检查 23.更换人孔密封胶垫，封闭人孔 24.无励磁分接开关检修 25.主变铁芯接地装置检查 26.主变磁(电)屏蔽装置检查 27.油箱内部及导向冷却装置检查、清理 28.所有附件回装 29.真空注油、热油循环 30.修后本体绝缘油的微水、色谱、耐压、介损试验分析 31.主变大修预防性电气试验

合集下载

主变压器大修安全技术措施

主变压器大修安全技术措施

主变压器大修安全技术措施汇报人：日期:•大修前准备•停电与验电•设备拆解与清洗目录•组装与调试•试验与验收•大修总结与改进01大修前准备对主变压器进行状态检测与评估，明确大修项目和内容。

变压器状态评估明确大修目标制定详细方案根据评估结果，制定具体的大修目标，如消除缺陷、提高性能等。

结合大修目标，制定详细的大修方案，包括工艺流程、安全措施等。

030201制定大修方案选择具有丰富经验和专业资质的大修团队，确保大修质量。

选择专业队伍对团队成员进行分工，明确各自的职责和任务。

明确团队成员职责加强团队成员之间的沟通与协作，确保大修工作顺利进行。

强化团队协作组建大修团队组织团队成员学习相关安全规程，确保在大修过程中严格遵守。

熟悉安全规程对团队成员进行安全技术培训，使其掌握必要的安全技能和知识。

掌握安全技术强调团队成员的安全责任，确保在大修过程中始终保持安全意识。

明确安全责任安全技术交底02停电与验电确认待检修主变压器及相关设备的运行状态，明确停电范围和停电顺序。

停电前确认严格执行停电操作票制度，确保操作步骤准确无误。

停电操作票对待检修主变压器及相关设备进行可靠隔离，防止误操作导致设备损坏或人身伤害。

停电设备隔离停电后对待检修主变压器及相关设备进行检查，确认无电压、无电流，并悬挂“禁止合闸，有人工作”等标示牌。

停电后检查选用合适的验电器具，确保其完好无损、符合安全要求。

对待检修主变压器及相关设备的进出线、绕组、铁芯等部位进行验电。

采用直接接触法或间接接触法进行验电，确保设备无电压。

验电完毕后，及时将验电器具归位，并对验电结果进行详细记录。

验电前准备验电部位选择验电方法验电后处理接地线选择接地部位选择接地方式接地后检查接地线设置01020304选用截面积合适、导电性能良好的接地线。

在待检修主变压器及相关设备的接地端子上设置接地线。

采用三相短路接地方式，确保设备完全接地。

对接地线进行检查，确保其连接可靠、无松动现象。

主变压器大修技术

主变压器大修技术

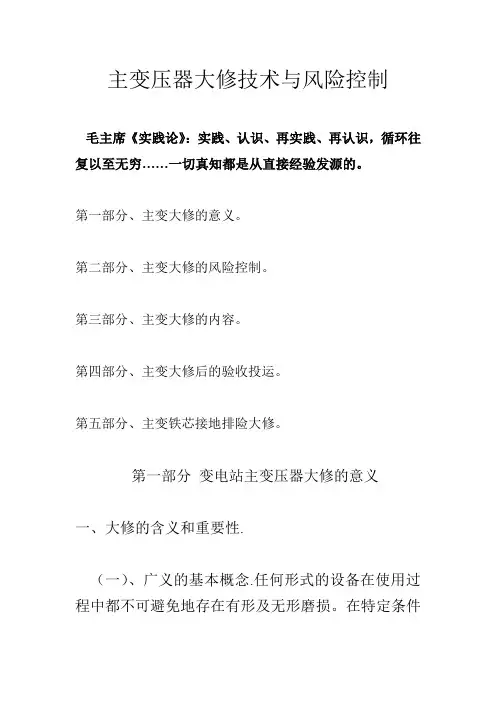

主变压器大修技术与风险控制毛主席《实践论》：实践、认识、再实践、再认识，循环往复以至无穷……一切真知都是从直接经验发源的。
