自适应波束形成技术简介

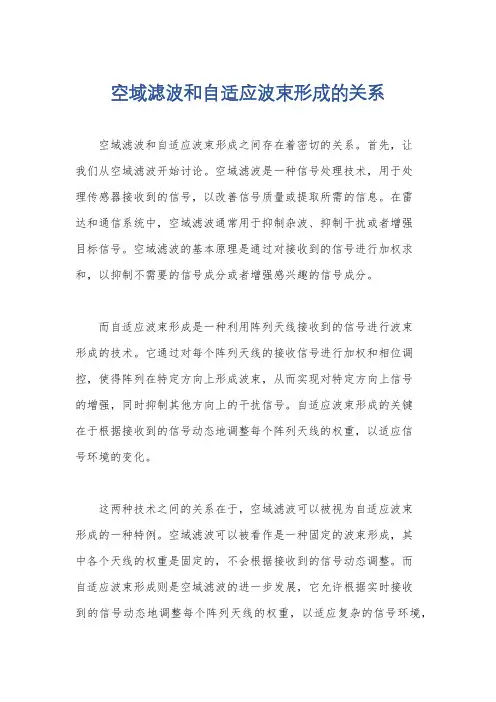

空域滤波和自适应波束形成的关系
空域滤波和自适应波束形成之间存在着密切的关系。

首先，让
我们从空域滤波开始讨论。

空域滤波是一种信号处理技术，用于处
理传感器接收到的信号，以改善信号质量或提取所需的信息。

在雷
达和通信系统中，空域滤波通常用于抑制杂波、抑制干扰或者增强
目标信号。

空域滤波的基本原理是通过对接收到的信号进行加权求和，以抑制不需要的信号成分或者增强感兴趣的信号成分。

而自适应波束形成是一种利用阵列天线接收到的信号进行波束
形成的技术。

它通过对每个阵列天线的接收信号进行加权和相位调控，使得阵列在特定方向上形成波束，从而实现对特定方向上信号
的增强，同时抑制其他方向上的干扰信号。

自适应波束形成的关键
在于根据接收到的信号动态地调整每个阵列天线的权重，以适应信
号环境的变化。

这两种技术之间的关系在于，空域滤波可以被视为自适应波束
形成的一种特例。

空域滤波可以被看作是一种固定的波束形成，其
中各个天线的权重是固定的，不会根据接收到的信号动态调整。

而
自适应波束形成则是空域滤波的进一步发展，它允许根据实时接收
到的信号动态地调整每个阵列天线的权重，以适应复杂的信号环境，
实现更好的信号增强和干扰抑制效果。

因此，可以说自适应波束形成是空域滤波的一种更加灵活和高级的形式，它充分利用了空域滤波的基本原理，并在此基础上进行了进一步的优化和改进。

在实际应用中，自适应波束形成常常能够比传统的空域滤波技术更好地适应复杂的信号环境，提高信号处理的性能和效果。

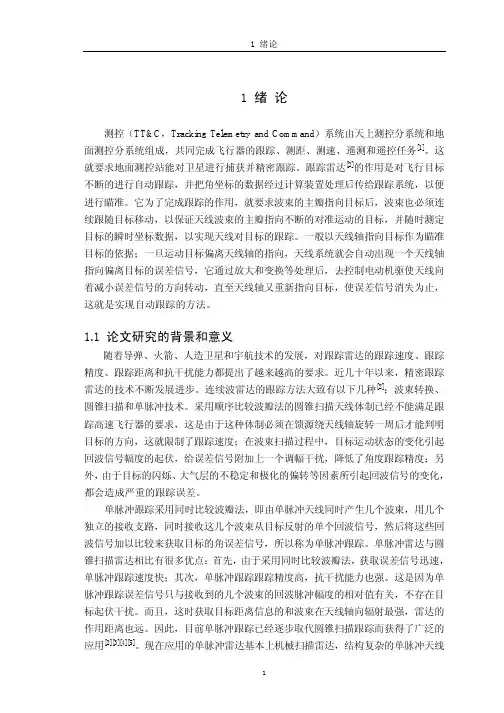

1绪论1绪论测控（TT&C，Tracking Telemetry and Command）系统由天上测控分系统和地面测控分系统组成，共同完成飞行器的跟踪、测距、测速、遥测和遥控任务[1]。

这就要求地面测控站能对卫星进行捕获并精密跟踪。

跟踪雷达[2]的作用是对飞行目标不断的进行自动跟踪，并把角坐标的数据经过计算装置处理后传给跟踪系统，以便进行瞄准。

它为了完成跟踪的作用，就要求波束的主瓣指向目标后，波束也必须连续跟随目标移动，以保证天线波束的主瓣指向不断的对准运动的目标，并随时测定目标的瞬时坐标数据，以实现天线对目标的跟踪。

一般以天线轴指向目标作为瞄准目标的依据；一旦运动目标偏离天线轴的指向，天线系统就会自动出现一个天线轴指向偏离目标的误差信号，它通过放大和变换等处理后，去控制电动机驱使天线向着减小误差信号的方向转动，直至天线轴又重新指向目标，使误差信号消失为止，这就是实现自动跟踪的方法。

1.1论文研究的背景和意义随着导弹、火箭、人造卫星和宇航技术的发展，对跟踪雷达的跟踪速度、跟踪精度、跟踪距离和抗干扰能力都提出了越来越高的要求。

近几十年以来，精密跟踪雷达的技术不断发展进步。

连续波雷达的跟踪方法大致有以下几种[2]：波束转换、圆锥扫描和单脉冲技术。

采用顺序比较波瓣法的圆锥扫描天线体制已经不能满足跟踪高速飞行器的要求，这是由于这种体制必须在馈源绕天线轴旋转一周后才能判明目标的方向，这就限制了跟踪速度；在波束扫描过程中，目标运动状态的变化引起回波信号幅度的起伏，给误差信号附加上一个调幅干扰，降低了角度跟踪精度；另外，由于目标的闪烁、大气层的不稳定和极化的偏转等因素所引起回波信号的变化，都会造成严重的跟踪误差。

单脉冲跟踪采用同时比较波瓣法，即由单脉冲天线同时产生几个波束，用几个独立的接收支路，同时接收这几个波束从目标反射的单个回波信号，然后将这些回波信号加以比较来获取目标的角误差信号，所以称为单脉冲跟踪。

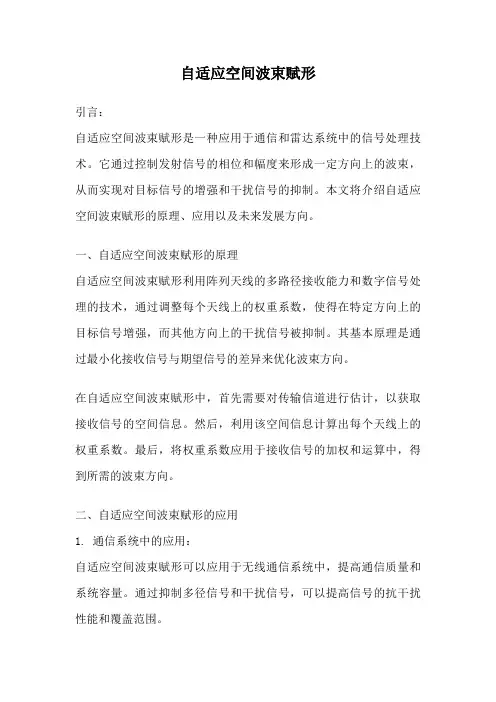

自适应空间波束赋形引言：自适应空间波束赋形是一种应用于通信和雷达系统中的信号处理技术。

它通过控制发射信号的相位和幅度来形成一定方向上的波束，从而实现对目标信号的增强和干扰信号的抑制。

本文将介绍自适应空间波束赋形的原理、应用以及未来发展方向。

一、自适应空间波束赋形的原理自适应空间波束赋形利用阵列天线的多路径接收能力和数字信号处理的技术，通过调整每个天线上的权重系数，使得在特定方向上的目标信号增强，而其他方向上的干扰信号被抑制。

其基本原理是通过最小化接收信号与期望信号的差异来优化波束方向。

在自适应空间波束赋形中，首先需要对传输信道进行估计，以获取接收信号的空间信息。

然后，利用该空间信息计算出每个天线上的权重系数。

最后，将权重系数应用于接收信号的加权和运算中，得到所需的波束方向。

二、自适应空间波束赋形的应用1. 通信系统中的应用：自适应空间波束赋形可以应用于无线通信系统中，提高通信质量和系统容量。

通过抑制多径信号和干扰信号，可以提高信号的抗干扰性能和覆盖范围。

2. 雷达系统中的应用：自适应空间波束赋形在雷达系统中也有广泛的应用。

通过对接收信号进行空间波束赋形处理，可以提高雷达系统的目标检测和跟踪性能。

同时，它还可以抑制天空、地面和海洋等背景杂波信号，提高雷达系统的探测距离和探测精度。

三、自适应空间波束赋形的优势1. 增强信号的接收能力：自适应空间波束赋形可以将接收天线的灵敏度集中在目标方向上，从而提高目标信号的接收能力。

这对于弱信号的接收非常重要，可以提高通信和雷达系统的工作性能。

2. 抑制干扰信号：自适应空间波束赋形可以通过调整天线权重系数，抑制来自其他方向的干扰信号。

这对于提高系统的抗干扰性能非常重要，可以减少信号干扰对通信和雷达系统的影响。

3. 灵活性和适应性：自适应空间波束赋形可以根据实际环境和需求进行动态调整，适应不同的通信和雷达场景。

这使得系统具有较强的灵活性和适应性，能够在复杂的信道环境中保持良好的性能。

mvdr波束形成算法MVDR波束形成算法全称为最小方差无偏估计（Minimum Variance Distortionless Response），也被称为逆滤波器法（Inverse Filtering）。

该算法是一种基于自适应滤波的波束形成技术，可以用于抑制干扰并提高信噪比。

在信号处理中，MVDR波束形成算法是基于传感器阵列收集到的多个输入信号进行处理和滤波，其目标是得到一个合成信号，使得该合成信号的信噪比尽可能高，同时抑制干扰的影响。

具体实现方法是通过自适应滤波器不断地调整各传感器的权重系数，使得输出信号的方差最小，从而达到抑制干扰的目的。

MVDR波束形成算法的主要优点是可以针对复杂的信号环境进行处理，并能够有效地抑制强干扰的影响，提高接收信号的质量和精度。

同时该算法还可以灵活地适应不同的信号类型，具有较好的通用性和适用性。

MVDR波束形成算法的主要步骤包括：确定阵列几何结构，计算协方差矩阵，根据所选目标函数构造约束条件，最小化方差估计，以获取最佳波束形成滤波器。

总之，MVDR波束形成算法是一种常用的自适应波束形成技术，可以用于抑制干扰和提高信噪比，在语音识别、雷达图像处理等领域有着广泛的应用。

MVDR波束形成算法的公式如下：先定义d(θ)为到达角为θ的信号入射方向与阵列垂线之间的夹角，s(n)为阵列接收到的输入信号向量，w(n)为自适应滤波器系数向量，x(n)为合成信号向量，则可得到以下公式：其中，HH表示共轭转置。

MVDR波束形成算法的目标是最小化输出信号的方差，即：其中，E[\cdot]E[⋅]表示期望操作。

进一步地，我们可以引入约束条件来保证信号不失真，即：由此，可以得到MVDR波束形成算法的优化问题表达式为：通过求解该优化问题，可以得到最佳的自适应滤波器系数向量w(n)w(n)，从而实现MVDR波束形成的功能。

自适应波束形成仿真一、理想情况在理想情况下，假设阵列中各阵元是各向同性的且不存在通道不一致、互耦等因素的影响，则()()()t t t =+X AS N 。

在波束形成时，通过适当的时延可以改变阵列的主瓣方向，数字波束形成时可通过复加权来实现，也就是说加权系数可以改变阵列方向图，如果加权系数使得在干扰方向对阵列方向图形成零点，那么就可以完全抑制该干扰，这种加权方式就可通过自适应波束形成的方式来获得。

考虑一个线性阵列，由M=2M ’+1个感应器构成图1-1 线性阵列空间采样空间平面波信号为：0(,)exp[()]s x t j t k x ω=-⋅第m 个感应器的坐标为：ˆ(')m x m M dx=-感应器的输出为：0()(,)exp[(('))]m m x y t s x t j t k m M d ω==--如果对每个阵列输出采样则信号复包络可构成向量：11sin sin 22()[]M M jkd jkd T s a k eeθθ---=设干扰（噪声）协方差阵为n R ，则在最大信噪比准则下加权向量w 的最优解为：*1()n s w R a k -=波束响应()(),H p θθθ=∈Θw a。

d 。

。

。

。

。

。

。

1．改变信号、干扰方向条件：L=1; %采样数（快拍数）SNR=20; %信号的信噪比INR1=30; %干扰噪声比INR2=30; %干扰噪声比(1) 信号方向：0°干扰方向：20°，-20°权值W波束响应P(2) 信号方向：-10°干扰方向：-20°，30°权值W波束响应P(3) 信号方向：0°干扰方向：10°，20°权值W波束响应P干扰来自不同方向。

仿真可见自适应方法能抑制相应的干扰。

随干扰方位变化，零点位置也相应变化。

波束响应只与加权向量和响应向量有关，与该方向是否存在信号无关。

通信系统中的波束成形与波束跟踪技术随着通信技术的不断发展，波束成形与波束跟踪技术在通信系统中扮演着重要的角色。

本文将介绍这两种技术的基本概念、原理和应用，并讨论它们在现代通信系统中的重要性和前景。

一、波束成形技术波束成形技术（Beamforming）是一种利用多个天线元件合并信号以形成一个指向特定方向的束束的技术。

通过调整每个天线元件的相位和幅度，波束成形技术可以实现对信号波束进行定向性变化，以增强信号的传输效果。

波束成形技术可以分为数字波束成形和模拟波束成形两种。

数字波束成形主要依靠数字信号处理技术，通过调整每个天线元件的权重来实现波束的形成。

模拟波束成形则是通过模拟电路和单个天线元件之间的相位和幅度差异来实现波束形成。

波束成形技术在通信系统中具有广泛的应用。

例如，在移动通信系统中，波束成形技术可用于增强蜂窝基站与移动终端之间的信号传输效果。

通过将波束集中在特定的方向，可以减少多径效应和干扰，提高信号的传输质量和覆盖范围。

二、波束跟踪技术波束跟踪技术（Beam Tracking）是一种用于自适应波束成形的技术。

它通过不断监测信号的传输环境和目标位置的变化来调整波束的指向，以保持最佳的信号传输效果。

波束跟踪技术主要包括两个关键步骤：信道估计和波束选择。

在信道估计阶段，系统通过收集和分析接收信号的特征，估计出当前的信道状态信息（Channel State Information, CSI）。

在波束选择阶段，根据估计的CSI，系统选择最佳的波束形成方向，并调整各个天线元件的相位和幅度。

波束跟踪技术在移动通信系统和物联网等领域具有广泛的应用前景。

由于当前通信环境和用户位置的动态性，采用波束跟踪技术可以通过实时调整波束方向来提高信号的传输效果和系统容量。

三、波束成形与波束跟踪技术的重要性和前景波束成形与波束跟踪技术在现代通信系统中具有重要意义和广阔前景。

首先，它们可以提高信号的传输效果和系统容量，通过有效减少多径效应和干扰，并改善信号的覆盖范围和质量。

MVDR自适应波束形成算法研究摘要波束形成技术和信号空间波数谱估计是自由空间信号阵列处理的两个主要研究方面。

MVDR是一种基于最大信干噪比（SINR）准则的自适应波束形成算法。

MVDR算法可以自适应的使阵列输出在期望方向上功率最小同时信干噪比最大。

将其应用于空间波数谱估计上可以在很大程度上提高分辨率和噪声抑制性能。

本文将在深入分析MVDR算法原理的基础上，通过计算机仿真和海上试验数据处理的结果，分析了MVDR算法在高分辨率空间波数谱估计应用中的性能。

同时通过比较对角加载前后的数据处理结果，分析对角加载对MVDR的改进效果。

关键词：波束形成；空间波数谱估计；MVDR；对角加载Study of MVDR Self-adapting Beam-forming AlgorismAbstractBeamforming technology and signal special beam-number spectral estimation are the two major researching emphasis in array signal processing. MVDR is a self-adapting algorism based on the maximal SINR principle. It can self-adaptingly make the array output reach maximum on the expected direction with the lowest SINR. Applying this algorism to special beam-number spectral estimation can to great extent increase the resolution and the inhibition capability. This paper makes a further analysis of MVDR algorism with the result of computer emulation and the processing of experimental data. Furthermore, this paper also shows the improvement of diagonal-loading technology to MVER algorism.Keywords: Beam-forming ；Spatial Wave-number spectral estimation；MVDR；Diagonal loading目录1．引言 (4)2．MVDR自适应波束形成算法原理 (4)2．1 MVDR权矢量 (4)2．2 协方差矩阵估计 (6)2．3 MVDR性能分析 (7)2．4 MVDR算法在空间波数谱估计中的应用 (8)仿真实验1 (8)仿真实验2 (9)应用实例1 (9)3．MVDR性能改善 (11)3．1 快拍数不足对MVDR算法的影响 (11)仿真实验3 (13)3．2 对角加载 (14)仿真实验4 (15)3．3∧xxR替代∧NNR的误差分析 (16)仿真实验5 (17)3．4 对角加载应用实例 (18)应用实例2 (18)总结 (21)参考文献 (22)一． 引言MVDR （Minimum Variance Distortionless Response ）是Capon 于1967年提出的一种自适应的空间波数谱估计算法。

lms波束形成算法摘要：一、引言1.LMS 波束形成算法的背景和重要性2.本文的目的和结构二、LMS 波束形成算法的基本原理1.LMS 波束形成算法的定义2.算法的基本原理和数学模型三、LMS 波束形成算法的性能分析1.收敛性能2.抗噪声性能3.计算复杂度四、LMS 波束形成算法的应用领域1.无线通信2.声源定位3.雷达系统五、结论1.LMS 波束形成算法的优缺点总结2.未来发展趋势和展望正文：一、引言LMS 波束形成算法作为自适应信号处理领域中一种重要的算法，广泛应用于无线通信、声源定位和雷达系统等领域。

本文将详细介绍LMS 波束形成算法的基本原理、性能分析和应用领域，以期为相关研究和实践提供参考。

二、LMS 波束形成算法的基本原理LMS 波束形成算法，全称为Least Mean Squares（最小均方）波束形成算法，是一种基于最小均方误差原理的波束形成方法。

其基本原理是在频域或时域中，通过不断调整天线阵列中各天线的相位和幅度，使得目标信号的接收端输出功率最小，从而实现对波束指向的优化。

三、LMS 波束形成算法的性能分析1.收敛性能：LMS 波束形成算法具有较好的收敛性能，当信噪比（SNR）较高时，算法能够在有限时间内收敛到期望的波束指向。

2.抗噪声性能：LMS 波束形成算法对噪声具有较强的抗干扰能力，能够在一定程度上克服噪声影响，实现对目标信号的有效跟踪。

3.计算复杂度：LMS 波束形成算法的计算复杂度相对较低，易于实现和迭代。

四、LMS 波束形成算法的应用领域1.无线通信：在无线通信系统中，LMS 波束形成算法可应用于多天线系统，提高信号传输质量和信道容量。

2.声源定位：在声源定位领域，LMS 波束形成算法可通过对声波信号的处理，实现对声源的准确定位。

3.雷达系统：在雷达系统中，LMS 波束形成算法可通过对雷达信号的处理，提高目标检测和跟踪性能。

五、结论综上所述，LMS 波束形成算法在收敛性能、抗噪声性能和计算复杂度方面具有优势，已广泛应用于无线通信、声源定位和雷达系统等领域。

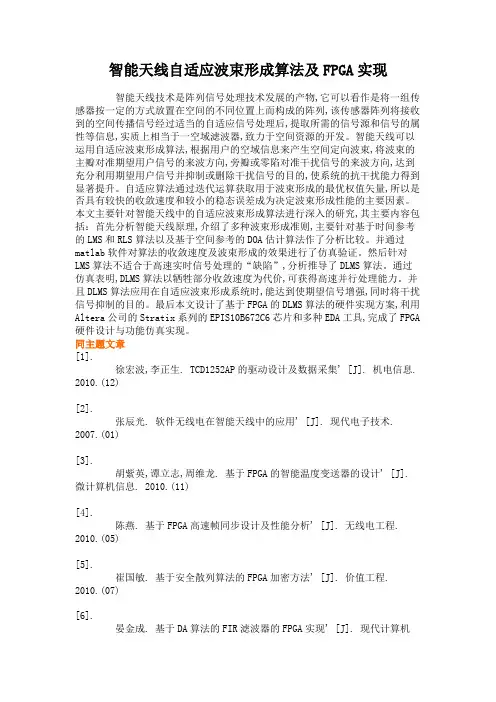

智能天线自适应波束形成算法及FPGA实现智能天线技术是阵列信号处理技术发展的产物,它可以看作是将一组传感器按一定的方式放置在空间的不同位置上而构成的阵列,该传感器阵列将接收到的空间传播信号经过适当的自适应信号处理后,提取所需的信号源和信号的属性等信息,实质上相当于一空域滤波器,致力于空间资源的开发。

智能天线可以运用自适应波束形成算法,根据用户的空域信息来产生空间定向波束,将波束的主瓣对准期望用户信号的来波方向,旁瓣或零陷对准干扰信号的来波方向,达到充分利用期望用户信号并抑制或删除干扰信号的目的,使系统的抗干扰能力得到显著提升。

自适应算法通过迭代运算获取用于波束形成的最优权值矢量,所以是否具有较快的收敛速度和较小的稳态误差成为决定波束形成性能的主要因素。

本文主要针对智能天线中的自适应波束形成算法进行深入的研究,其主要内容包括：首先分析智能天线原理,介绍了多种波束形成准则,主要针对基于时间参考的LMS和RLS算法以及基于空间参考的DOA估计算法作了分析比较。

并通过matlab软件对算法的收敛速度及波束形成的效果进行了仿真验证。

然后针对LMS算法不适合于高速实时信号处理的“缺陷”,分析推导了DLMS算法。

通过仿真表明,DLMS算法以牺牲部分收敛速度为代价,可获得高速并行处理能力。

并且DLMS算法应用在自适应波束形成系统时,能达到使期望信号增强,同时将干扰信号抑制的目的。

最后本文设计了基于FPGA的DLMS算法的硬件实现方案,利用Altera公司的Stratix系列的EPIS10B672C6芯片和多种EDA工具,完成了FPGA 硬件设计与功能仿真实现。

同主题文章[1].徐宏波,李正生. TCD1252AP的驱动设计及数据采集' [J]. 机电信息. 2010.(12)[2].张辰光. 软件无线电在智能天线中的应用' [J]. 现代电子技术. 2007.(01)[3].胡紫英,谭立志,周维龙. 基于FPGA的智能温度变送器的设计' [J]. 微计算机信息. 2010.(11)[4].陈燕. 基于FPGA高速帧同步设计及性能分析' [J]. 无线电工程. 2010.(05)[5].崔国敏. 基于安全散列算法的FPGA加密方法' [J]. 价值工程. 2010.(07)[6].晏金成. 基于DA算法的FIR滤波器的FPGA实现' [J]. 现代计算机(专业版). 2010.(03)[7].何大中,周文莉,侯韶新. 基于双向调节令牌桶的网络带宽管理算法' [J]. 中国通信. 2010.(02)[8].常奇峰,王开福. 基于DSP和FPGA的视频采集实时处理系统设计' [J]. 郑州轻工业学院学报(自然科学版). 2010.(02)[9].郑建丽,张玉林,陆燕. 基于FPGA的低温光学综合测控系统' [J]. 科学技术与工程. 2010.(16)[10].胡嘉伟,韩振宇. 基于FPGA的交流伺服电机调速' [J]. 机电信息. 2010.(12)【关键词相关文档搜索】：电力电子与电力传动; 智能天线; 波束形成; 自适应算法; DLMS算法; FPGA【作者相关信息搜索】：西南交通大学;电力电子与电力传动;庄圣贤;李向超;。

自适应波束形成的研究实验作者：常亮来源：《中国科技纵横》2012年第20期摘要:自适应波束形成又称自适应空域滤波,它是通过对各阵元加权进行空域滤波,来达到增强有用信号、抑制干扰的目的,而且他可以根据信号环境的变化,来改变各阵元的加权因子。

关键词:自适应波束形成信噪比最小均方算法2、实验内容3、实验原理本实验主要研究两种自适应波束形成方法。

3.1 最小无失真方差响应最小无失真方差响应（MVDR）波束形成器阵列输出的最小均方值使波束受到限制,从而在给定信号的方向到来的波形产生无畸变的响应[1]。

采样矩阵求逆（SMI）方法为其中是数据的协方差矩阵的最大似然估计,θ是目标的导向向量。

特别的,其中,表示阵列模型在某一时刻的快拍矢量。

3.2 最小均方波束形成器最小均方准则条件下的权重每经过一个采样间隔都要增加一个增量。

这个增量是与输出剩余功率的变化率成正比的。

最小均方准则的自适应方法计算较为简单,并是慢慢收敛的。

[3]下面将要具体的介绍一下最小均方波束形成器的发展情况。

假设为一个N元阵接收到的的向量信号,波束形成器的输出是由一个复杂的权和每个阵元的输出相乘得到的,再将所有阵元相加,得到。

通过权使阵列的输出功率最小,同时还要受到的限制,其中C为的限制矩阵,f为的限制向量。

为了在后面得到最小均方准则的结果,我们设,需要解决的最优化问题就可以表示成,约束条件为,这里表示协方差矩阵。

[4]最优解为。

权向量w分为两部分:一个是受限子空间,另一个是与它正交的。

换句话说,就是。

维的矩阵B的列组成一个正交互补的矩阵C,即。

的向量可以改善维正交子空间的抗干扰性能。

向量是固定值,并且。

现在,上文提到的受限制的最优化问题可以表示为不受限制的问题,其最优解为[2]。

参考文献[1]金荣洪,耿军平.无线通信中的智能天线[M].北京:北京邮电大学出版社,2006.[2]胡可欣,胡爱明.数字波束形成技术(DBF)在雷达中的应用[J].现代防御技术,2006.[3]王念旭.DSP基础与应用系统设计[M].北京:北京航空航天大学出版社,2000.。

基于天线阵列的自适应波束成形技术研究引言随着通信技术的快速发展，无线通信系统的需求不断增长。

在非理想条件下，信号的传输受到了各种干扰和衰落的影响，导致信号质量下降，传输距离受限。

因此，研究并发展一种能够根据环境条件和干扰情况自动调整的波束成形技术变得至关重要。

基于天线阵列的自适应波束成形技术应运而生，通过将多个天线结合起来，利用空间上的干涉效应，提高了无线通信系统的性能和容量。

本文旨在探讨基于天线阵列的自适应波束成形技术的原理、应用和未来发展方向。

一、背景和原理1. 天线阵列天线阵列是由多个元素天线组成的，在空间上按照一定的规则排列。

每个元素天线可以单独工作，也可以与其他元素天线进行联合工作，从而实现波束成形和方向性发射。

天线阵列中的元素天线之间存在相位差，通过调整相位差可以改变波束的指向。

2. 自适应波束成形技术自适应波束成形技术是一种通过自动调整天线阵列中每个元素天线的相位和幅度权重，使得波束在特定的方向上得到增强的技术。

它可以根据环境变化和信号传输需求智能地调整波束指向，有效抑制多径衰落、噪声和干扰信号。

二、应用领域1. 无线通信系统基于天线阵列的自适应波束成形技术在无线通信系统中有着广泛的应用。

它可以提高信号的传输质量和距离，降低误码率，增加信噪比，延长电池寿命。

同时，波束成形技术还可以实现空分复用，即在同一频段上同时传输多个信号，从而提高系统容量。

2. 毫米波通信毫米波通信是一种利用毫米波段频率进行通信的技术。

由于毫米波的无线传输距离较短，受障碍物影响较大，因此天线阵列的自适应波束成形技术在这一领域具有重要的意义。

通过自适应波束成形技术，可以增强毫米波信号的传输距离和强度，提高通信可靠性。

3. 无线电天文学无线电天文学需要对来自宇宙中的微弱信号进行接收和分析。

在此背景下，基于天线阵列的自适应波束成形技术可以提高信号的接收灵敏度，减小天空噪声的干扰，从而更好地观测和研究宇宙中的各种天体现象。

一种具有双重鲁棒性的自适应波束形成算
法
自适应波束形成是无线信号传输技术中一个重要组成部分，它可
以有效地利用收发电子信号所产生的聚焦效应，使信号可以有效地传播，从而提高传输效率。

随着技术进步，已发展出具有双重鲁棒性的
自适应波束形成算法。

双重鲁棒性的自适应波束形成算法的工作原理是基于自适应算法
的原理来调整射频天线的传输功率，使接收到的信号直流功率有所提高，射频信号可以被有效地传播到每一个用户那里去，从而提高了系
统的整体效率。

针对不同系统环境下的自适应波束形成算法，该算法
引入了双重鲁棒性的设计，确保在各种系统环境下计算都可以取得预
期的性能，同时减少该算法的收敛时间，使最终的性能更加可靠。

首先，双重鲁棒性的自适应波束形成算法采用可变信道速率技术，解决了传统自适应算法在某些系统参数变化的情况下，收敛精度低甚
至无法收敛的问题，这样可以提高系统的稳定性和灵敏度。

其次，双
重鲁棒性的自适应波束形成算法采用称为加速低阶滤波器的技术，它
可以简化自适应的滤波器的设计，减少滤波器的发挥效果的延迟时间，从而可以提高算法的收敛速度，以及减少设计时间。

最后，该算法采
用LMS算法，采用模糊控制，优化传输功率，实现可靠的数据传输，
提高信号接收的质量。

综上所述，双重鲁棒性的自适应波束形成算法非常有效，它能够
在更大范围内改善系统性能，提高信号接收质量，减少收敛时间，并
降低设计时间。

因此，双重鲁棒性的自适应波束形成算法被广泛应用
于无线信号传输技术中，它能够有效地将收发电子信号的聚焦效应利
用起来，提高传输效率，为实现良好的信号传输提供更多帮助。

自适应波束成形算法LMSRLSVSSLMS分解自适应波束成形（Adaptive Beamforming）是一种用于抑制多径干扰和提高系统性能的技术。

它通过调整阵列天线的相位和振幅权重，来实现对特定方向的信号增强和对其他方向的信号抑制。

自适应波束成形算法主要有LMS（Least Mean Squares）算法、RLS（Recursive Least Squares）算法和VSSLMS（Very Short Sleep LMS）算法。

LMS算法是最简单、最经典的自适应波束成形算法之一、它基于最小均方误差准则，通过调整权重向量使输出信号与期望信号的差异最小化。

具体来说，LMS算法使用随机梯度下降法来更新权重向量。

在每个时刻，根据当前输出信号与期望信号的差异，计算出梯度，并将其乘以一个适当的步长因子，然后更新权重向量。

LMS算法的实时性较好，抗干扰性能也较好，但由于其收敛速度较慢，所以在实际应用中，通常需要通过增加步长因子、引入正则化等方法来加快收敛速度。

RLS算法是一种递归算法，相对于LMS算法具有更快的收敛速度和更好的抗干扰性能。

它的基本思想是在每个时刻，根据前一时刻的权重向量和观测信号，计算出误差和增益向量，然后利用这些信息来更新权重向量。

RLS算法通过使用逆矩阵来计算增益向量，从而可以一次性更新所有权重。

由于RLS算法涉及矩阵的计算，所以相对于LMS算法而言，其计算复杂度较高。

在实际应用中，通常需要选取合适的截断参数来平衡性能和复杂度。

VSSLMS算法是一种针对快速时变信道的自适应波束成形算法。

它通过使用非持续脉冲激励信号以及无需对脉冲响应进行估计的方法，实现了对快速时变信道的自适应性能优化。

VSSLMS算法主要包括两个步骤：预处理和权重更新。

预处理步骤中，采用非持续脉冲激励信号作为输入信号，通过观测信号与输入信号的卷积来得到对应的累加响应。

在权重更新步骤中，根据当前观测信号与累加响应的差异，计算出增益向量，并利用增益向量来更新权重向量。

自适应波束成形技术python自适应波束成形（Adaptive Beamforming）是一种信号处理技术，用于调整阵列天线中信号的相位和振幅，以增强所需方向的信号强度并抑制干扰。

Python是一种流行的编程语言，可以用于实现自适应波束成形算法。

以下是一个简单的自适应波束成形算法的Python实现示例：python复制代码import numpy as npimport matplotlib.pyplot as plt# 定义阵列天线参数N = 10# 天线数量d = 0.5# 天线间距（波长）theta = np.linspace(-np.pi/2, np.pi/2, 1000) # 角度范围# 生成信号和干扰s = np.sin(2*np.pi*f*theta) # 信号n = 0.5*np.sin(2*np.pi*2*f*theta) # 干扰# 生成初始权重w = np.random.randn(N)# 自适应波束成形算法for i in range(100):y = np.dot(w, s) # 接收信号e = y - n # 误差信号w = w + mu*e*s/np.dot(s, e*s) # 更新权重mu /= 1.1# 减小步长以避免发散# 绘制波束成形结果和方向图beam = np.abs(np.dot(w, np.exp(1j*2*np.pi*d*np.arange(N)[:,np.newaxis]*np.exp(1j*np.pi*d*np.arange(N)[:, np.newaxis]/N)))) plt.plot(theta, beam)plt.xlim([-np.pi/2, np.pi/2])plt.ylim([0, 1])plt.title("Beamforming Result")plt.xlabel("Angle (radians)")plt.ylabel("Intensity")plt.show()在上述代码中，我们首先定义了阵列天线参数，包括天线数量、天线间距和角度范围。

第三章波束形成算法3.1 波束形成的发展近年来，阵列信号处理在无线通信系统中得到了广泛应用。

在蜂窝移动通信中，通信信道的需求急剧增长，使提高频谱复用技术显得日益重要。

这就是通常说的空分多址（SDMA）。

其中一个重要部分便是波束形成。

自适应波束形成（ADBF）亦称空域滤波，是阵列处理的一个主要方面，逐步成为阵列信号处理的标志之一，其实质是通过对各阵元加权进行空域滤波，来达到增强期望信号、抑制干扰的目的；而且可以根据信号环境的变化自适应地改变各阵元的加权因子。

自从1959年Van Atta提出自适应天线这个术语以来，自适应天线发展至今已经40多年了，自适应研究的重点一直是自适应波束形成算法，而且经过前人的努力，已经总结出许多好的算法比如SMI算法，ESB算法等等。

但理论与实际总是有差距的，因为实际系统存在误差，这使得实际阵列流形与理想阵列会把期望信号当干扰进行一直，造成输出信号干扰噪声比下降和副瓣电平升高，当输入信号的信噪比（SNR）较大时，这种现象尤为明显。

面对误差，传统自适应波束形成算法的效果很不理想，所以，研究实际环境下稳健的自适应波束形成算法具有重要的理论意义和军事，民用应用价值。

自适应波束形成常用协方差矩阵求逆（SMI）算法，该算法具有较快的信号干扰噪声比（SINR）意义下的收敛速度。

从协方差矩阵分解的角度，自适应波束形成是协方差矩阵特征值分散，小特征值对应的特征矢量扰动，并参与自适应权值计算所致。

针对这一问题，基于协方差矩阵非线性处理和对角线加载波束保形方法，对协方差矩阵非线性处理的加权因子的选取只能通过经验来取得；而在不同的干扰和噪声环境下对角线加载量的选取，至今没有很好的解决方法。

文献[3]提出了利用投影算子对阵列数据进行降维处理,在一定程度上降低了运算量,同时提高了自适应波束的稳健性,其投影算子是根据目标和干扰的粗略估计,以及不完全的阵列流形知识得到的。

当相关矩阵中含有期望信号时,导致输出SINR下降,波形畸变较严重,另外,当存在系统误差和背景噪声为色噪声时,该方法虽然能够减小协方差中的扰动量,但副瓣电平还会出现一定程度的升高以及主瓣发生偏离现象。

第四章智能天线自适应波束成形算法简介4.1 引言智能天线技术作为一种新的空间资源利用技术，自20世纪90年代初由一些学者提出后，近年来在无线通信领域受到了人们的广泛关注。

它是在微波技术、自动控制理论、数字信号处理(DSP)技术和软件无线电技术等多学科基础上综合发展而成的一门新技术。

智能天线技术从实质上讲是利用不同信号在空间上的差异，对信号进行空间上的处理。

与FDMA,TDMA及CDMA相对应，智能天线技术可以认为是一种空分多址SDMA技术，它使通信资源不再局限于时域、频域和码域，而是拓展到了空间域。

它能够在相同时隙、相同频率和相同地址码情况下，根据用户信号在空域上的差异来区分不同的用户。

智能天线技术与其它通信技术有机相结合，可以增加移动通信系统的容量，改善系统的通信质量，增大系统的覆盖范围以及提供高数据率传输服务等。

4.2 智能天线技术及其优点智能天线，即具有一定程度智能性的自适应天线阵，自适应天线阵能够在干扰方向未知的情况下，自动调节阵列中各个阵元的信号加权值的大小，使阵列天线方向图的零点对准干扰方向而抑制干扰，增强系统有用信号的检测能力，优化天线方向图，并能有效地跟踪有用信号，抑制和消除干扰及噪声，即使在干扰和信号同频率的情况下，也能成功地抑制干扰。

如果天线的阵元数增加，还可以增加零点数来同时抑制不同方向上的几个干扰源。

实际干扰抑制的效果，一般可达25--30dB以上。

智能天线以多个高增益的动态窄波束分别跟踪多个移动用户，同时抑制来自窄波束以外的干扰信号和噪声，使系统处于最佳的工作状态。

智能天线利用空域自适应滤波原理，依靠阵列信号处理和数字波束形成技术发展起来，它主要包括两个重要组成部分，一是对来自移动台发射的多径电波方向进行到达角(DOA)估计，并进行空间滤波，抑制其它移动台的干扰；二是对基站发送信号进行数字波束形成，使基站发送信号能够沿着移动电波的到达方向发送回移动台，从而降低发射功率，减少对其它移动台的干扰。
