无 机 化 工 废 水 处 理 方宁波海天集团股份有限公司

30m3/d脱脂磷化废水和60nVd生活污水

废水治理方案 浙江冶金环境保护设计研究有限公司 二00六年六月、 . 、 工程概述

设计依据 三、 设计范围及原则 四、 设备施工范围 五、 水质水量及排放标准 六、 处理方法分析 七、 工艺流程 八、 工艺说明 九、 构筑物及设备说明 十、

十一、

设备主要技术参数

电气及控制 十二、 技术经济指标及环境效益

十三、 设备报价表

十四、 售后服务 一、工程概况 宁波海天集团股份有限公司为国家大型企业、中国塑料机械工业 协会理事长单位、中国轻工机械协会副理事长单位、 是联合国技术信 息促进系统（TIPS）认定的中国优秀民营企业，并率先通过了 CE认 证、IS09001---2000版质量体系认证。目前集团公司拥有总资产25.6 亿元，资信状况AAA级，2004年实现产值32.8亿元。公司占地面积 100多万平方米，拥有正式职工

2000多名，是中国目前最大的塑料 机械生产基地。海天公司以其产品的优质、高效、节

能、档次高、经 济效益好而闻名于全国塑料机械行业，海天塑机如今遍及全国各省、 市，国内市场占有率中大型注塑机在 60%以上、小型注塑机在15%以 上，企业整体实力及各项经济指标连续五年在全国同行业中名列首 位，是国内同行业公认的排头兵。海天牌注塑机已被外经贸部确认为 “国家级重点支持和发展的名牌出口商品”， 外销量年年增长，2003 年公司外销量达5000万美元，荣获宁波市“海外市场开拓先进奖”， 2004年完成外销量8000万美元，产品批量出口美国、欧洲、南美州、 中东、东南亚等五十多个国家和地区，产量和销售额居中国同行业首 位。为了进一步完善外销体系和提高国际注塑机市场占有率， 公司拥 有了二十多家国际销售代理商后，2002年又在加拿大、墨西哥、巴 西、意大利、土耳其开设了境外公司和组装厂，以五个海外公司为中 心， 辐射周边国家和地区，从根本上解决了机电产品在国际上交货 期晚和售后服务困难的问题。2003年8月，为了进一步推动企业改 革，优化和组合企业要素，发挥群体优势，以宁波海天股份有限公司 为母体联合股份公司下属控股子公司的海天集团股份有限公司成立。 2004年集团公司旗下又纷纷成立了海天保税区公司和海天重工机械 有限公司，实现了注塑机领域的细分市场的战略 步骤。2004年， 公司又与中国最强的塑料机械科研大学联手成立了海天――北化研 究中心，走上了塑机生产产、学、研一体化道路。为了实施跨行业发 展的战略步骤，至2004年，公司为加工中心一一海天精工的建设已 经先后投入了两个亿的资金，目前加工中心占地面积达百余亩，员工 二百多名，拥有两万平米中央空调无尘车间， 2004年年产数百台不 同规格数控机床，完成近1亿元的产值，计划其生产的数控机床将在 四年后达到10亿的产值。“世界的品牌，中国的骄傲”一一海天将 在不断的自我突破中向新的高峰攀登。 依据国家有关的环保法律法规，为配合公司上市的需要，宁波海 天集团股份有限公司决定投资配套建设废水处理站，将生产废水和生 活污水进行处理，使出水达到国家《污水综合排放标准》 （GB8978-1996 标准要求。

二、设计依据 （1） 《污水综合排放标准》（GB8978-1996）； （2） 《室外排水工程设计规范》（GBJ14-87）1997年版； （3） 《给水排水工程构筑物结构设计规范》（GB 50069-2002）； （4） 《城市区域环境噪音标准》GB3096-93 ； （5） 《给排水工程结构设计规范》 GBJ69-84 ； （6） 《水处理设备技术条件》JB2932-1996;

（7） 《水处理设备性能试验标准》 GB/T13922-1992 ; （8） 通用电器设备配电设计规范（GB50055-1993）; （9） 《低压配电装置及线路设计规范》 GBJ54-83 ； （10） 《通用用电设备配电规范》 GBJ50055-93; （11） 《防腐技术条件》SZD014-85 ； （12） 《城镇污水处理附属建筑和附属设备设计标准》 （CJJ31-89）； （13） 《环境工程设计手册》（2002年修订版）； （14） 《污水处理构筑物设计与计算》（哈尔滨工业大学出版）； （15） 宁波海天集团股份有限公司提供的相关资料。

三、处理范围及原则 a） 本工程设计范围为废水处理系统入口至废水达标排放出口为 止，包括工艺设计、

设备设计及资料图纸的提供。 b） 采用的处理设备成熟、可靠，处理工艺稳定，出水水质达到国 家《污水综合排放

标准》（GB8978-1996） —级标准的排放要 求。 c） 选用设备及设备的构件经济合理， 投资省，检修维护方便，结 构紧凑，运行费用

低，占地面积小。 d） 在设计中充分、考虑二次污染的防治，合理解决污泥、噪声的 控制，设备为全圭

寸闭系统，无臭气外逸，以免影响周围环境。 e） 确保废水处理设施具有较大的灵活性和调节余地，耐冲击负 荷，具有调节性、灵

活性，以适应水质、水量的变化。 f）满足污水水质以及排放要求，消毒降低粪大肠菌群，运行稳定 可靠。

g） 污水处理设备采用钢结

构内外使用海轮外仓耐腐油漆， 确保较 长的使用寿命。 h） 全套处理系统自动运行，经常运行费用低，操作维护管理方便。 四、 项目施工范围分工 a） 废水处理设施的进水管网，排水管网由业主负责施工。

b） 处理系统设备的总电源将由业主接至设备总配电柜。

c） 总配电柜至各电器将由我公司负责。

d） 处理设备的全套配件由我公司提供。

e） 全套配件的施工将由我公司负责。

f） 我公司负责调试合格，交付业主使用。

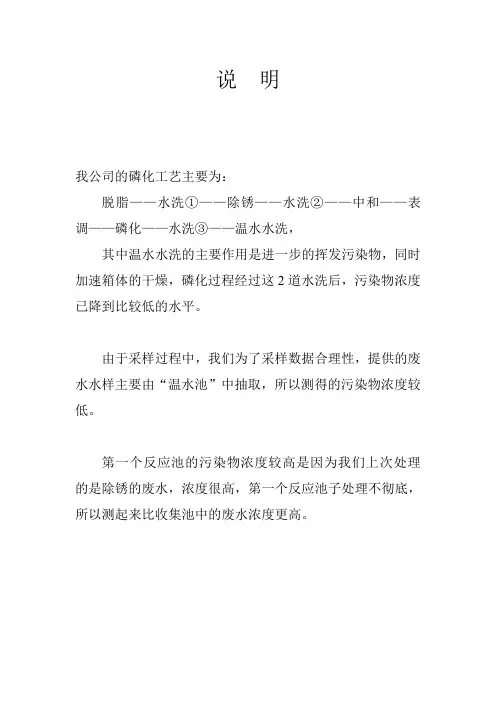

五、 水质水量及排放标准 1、 处理水质

磷化废水： PH值：5-7 ； COD20-50mg/L ； SS 20-100mg/L ； Zn 2+5-15mg/L ； PQ3- 10-30mg/L ;石油类：5-35mg/L。

生活废水： PH 值：6-8.5 ； CQD150-350mg/L ； BQD： 100-200mg/l ； SS: 20-300mg/L;氨氮：30mg/L。

2、 处理水量：

磷化废水30nVd，按每天运行6小时，5nVh设计。 生活废水60m3/d，每天根据水量自动运行约 20小时，3 m3/h设 计。 3、处理后出水排放标准

出水排放污染物达到《污水综合排放标准》 （GB8978-1996二级 标准，其中磷酸盐、氨氮、石油类和动植物油达到（ GB8978-1996 一级标准。 PH值:6〜9 ; CODCr < 150mg/L ; SSC 150mg/L; Zn 2+< 5.0mg/L ; PQ3-W 0.5mg/L ; NH3-N < 15mg/L ;石油类w 5mg/L ;动植物油 w 10mg/L。 六、 处理方法分析 由于以上两股废水处理的场地较为紧张，只有 7X 12m的场地可 利用，故本处理系统考虑采用地下调节池及生化处理设备，地上部分 采用钢结构混凝气浮池处理系统。厨房废水在厨房排出口处采用隔油 器除去废水中油脂后再排入污水处理系统调节池处理。 磷化废水采用 物化处理方法处理，采用新型高效除磷药剂及气浮装置处理， 有效地 去除磷酸盐及油类，处理后出水可达到一级标准的排放要求。

七、 工艺流程 1. 磷化废水处理工艺

工厂排来磷化废水磷化废水调节槽废水提升泵自 动PH调节、自动加入混凝（CWR-N ）、助凝（CWR-LA ） TT混合 反应槽TT高效气浮装置TT过滤装置TT排放井。

2、 生活污水处理工艺

厨房含油污水T隔油器T生活污水处理

风机 J ___________ J 泵 J

生活污水—格 栅—调节池-—兼氧池—生 化池—沉淀池—清水池 消毒T排放井T排放 T污泥回流T污泥浓缩池 定期抽送至污泥槽

3、污泥处理工艺流程：

气浮装置排出的浮渣及生活污水污泥池排出污泥―污泥槽―污泥提升 泵―凝絮剂―压滤机―滤后干泥―工业垃圾外运处理。 八、工艺说明 1、磷化废水处理

采用化学混凝可以去除磷化废水中的锌等重金属离子、悬浮物、磷酸盐和 部分难降解有机物，常用的化学混凝工艺有混凝沉淀和气浮二大类。需要根据 废水的特性、处理规模、流程来确定。在废水中含有油类时使用混凝气浮法效 果明显。 由于混凝去除的对象是 SS正磷酸盐，因此需要选择化学药品能与锌重金 属离子、悬浮物、磷酸盐物质反应生成凝絮物，从系统中分离出。根据已有的 经验，合适的药品不但能去除离子，还能降低废水的毒性。

本设计混凝工艺中采用复合型混凝剂，既能与 PO43-发生反应，又能在中性 至偏碱性条件下生成絮体，而且形成的絮体都具有良好的吸附性能，能将废水中 的细小颗粒凝聚成大颗粒。在废水处理实验中发现，新型复合型混凝剂去除效 率提高50%以上，对磷酸盐的去除效率高达 99.7%。处理工艺详细说明如下： 首先由于工厂车间排放量不均匀，废水浓度也有高低，为保证处理设备的 正常运行，避免短时间废水浓度过大，在处理设备前设废水调节池一座，钢砼 结构，池壁用玻璃钢防腐；调节池中设预曝气系统，防止废水中的可沉淀物产 生沉淀。该预曝气为穿孔式间段曝气，曝气量按每立方米调节池有效容积 15-20m3/d计算。穿孔管采用ABST程塑料管，以期保证曝气管强度及耐腐性能。 气源来自地埋式设备的风机室。调节池预曝气采用间隙式 ，控制方式采用时间编 程。 废水经调节池匀质后有废水提升泵经自动加入新型混凝药剂 （CWR-N、CWR-LA） 混凝、助凝反应工艺后，废水中的各类杂 质形成沉淀产生凝絮物，出水进入高效气浮装置，经半溶气式气浮装置将污水 中的凝絮物通过溶气水分离形成浮渣，浮渣通过刮渣机排至污泥槽处理，分离 去除凝絮物后的出水一部分由溶气水泵供给溶气罐加压水以形成溶气水进行溶 气处理，出水溢流排入多介质过滤装置进一步去除 SS后排放。气浮装置排出的 浮渣至污泥槽，经污泥提升泵输送至压滤机经投加凝絮剂后与污泥混合后进入 压滤机压滤，干泥外运。 2、生活污水处理
