学习┃看电机绕组展开图，掌握绕组嵌线工艺看电机绕组展开图，学习绕组嵌线工艺第三节、三相单层交叉式绕组嵌线工艺单层交叉式绕组由线圈数和节距不相同的两种线圈组构成，同一组线圈的形状、几何尺寸和节距均相同，各线圈组的端部互相交叉。
交叉式绕组由两大一小线圈交叉布置。
单层交叉式绕组线圈端部连线较短，有利于节省材料，并且省铜。
广泛用于q>1的且为奇数的小型三相异步电动机。
图3是三相4极36槽的单层交叉式绕组展开图。
每极每相槽数为3，线圈节距两个：一个是1—9，一个是1—8。
图3展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。
由图可以看出每一相由6个线圈组成，其中两个小线圈，节距为1—8，4个大线圈组成两组，节距为1—9。
线圈的下层边（图上每个线圈的左边）依次嵌在槽1、2、4、7、8、10、13、14、16、19、20……内，上层边（图上每个线圈的右边）依次嵌在槽29、30、33、35、36、3、5、6……内。
每一个上层边都压着三个下层边，如嵌在槽29、30的上层边压着嵌在槽31、32、34的下层边，由此可见，此种嵌线方法吊把线圈为3把。
嵌线的步骤仍然是按次序先嵌下层边，后嵌上层边；最后嵌吊起的3把线圈的上层边。
具体的嵌线次序如下：(1)选好第一槽位置，靠近机座出线口。
(2)嵌槽1、2（U相两个大线圈的下层边，引出线头U1），上层边吊起（吊把线圈）。
(3)空一槽3，嵌槽4（W相小线圈的下层边,引出线头W2）,上层边吊起（吊把线圈）(4)再空两槽5、6，嵌槽7、8（V相大线圈的下层边，引出线头V1）,上层边按照节距1—9压着槽1、2、4三个下层边分别嵌入槽35、36。
(5)再空一槽9，嵌槽10（U相小线圈的下层边，U相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连），上层边按节距1—8压着槽4、7、8三个下层边嵌入槽3。
(6)再空两槽11、12，嵌槽13、14（W相大线圈的下层边，W相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连）,上层边按照节距1—9压着槽7、8、10三个下层边分别嵌入槽5、6。
三相电机接线图_三相电机接线图实物图三相异步电动机接线图和接线方法_佚名发表于 2017-07-26 11:05:01工控机+关注很多电工都不太清楚电动机的三相电接线方式，下面我们就用最常规的三相异步电动机接线方法来跟大家讲解，电动机如何接三相电。
重点：一台电动机接线方式是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒。
三相异步电动机接线图不解释，先直接看接线图！实际操作星型接线其实就是把点击线圈末端全部接在一起。
就是把U2，v2，w2接在一起。
实际操作三角形接法就是首尾相连，u2接w1，w2接v1，v2接u1星型接法电动机线圈通过的是220V。
（电压低降低启动电流）三角形接法电动机线圈通过的是380V。
三相异步电动机接线图原理图：实物接线目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。
三相异步电动机接线图：实际案例三相异步电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用D1表示，末端用D4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图（1）。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图（2）所示。
而三角形接法则是将第一相绕组的首端D1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。
图文精解电动机绕组的接线,接线不求人!电机绕组的接线是一件相当头痛的事情，线圈都嵌入到铁心里以后，留出了许许多多的接线端子，都是一根根的线头，又没有标记，要把它们准确地联接起来，既异常麻烦，又很容易出错。
我于是自己在纸上进行了无数次的“接线”，终于摸出了一些规律，编写了一个顺口溜，还配了一首舞曲，称之为“接线舞曲”，学生们边唱边接线，非但迅速而准确，还格外地显得喜庆。

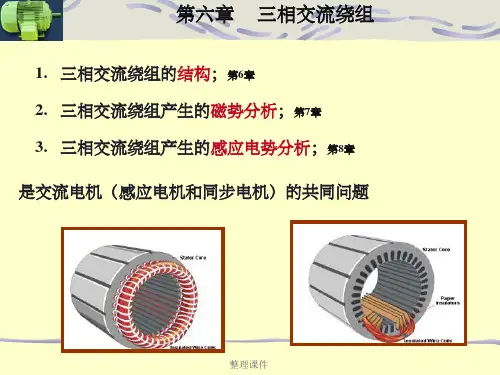

异步电动机的定子绕组1.绕组的结构异步电动机的定子绕组是用来产生旋转磁场的，其大致安排如图3-32a所示。
但实际的电动机里，总是把一相的绕组分成若干个较小的线圈，做成分布绕组，分布绕组里通入电流后，磁动势波形为阶梯形，如图3-32b所示。
则既可以提高铁心的利用率，还可以使磁动势的波形尽量地接近于正弦波，减小其谐波分量。
（微信公众号：全球电气资源）通常，每一个定子槽里都安置两个绕组边，称为双层绕组，其铁心的结构如图3-32c所示。
图3-32 三相异步电动机的绕组概况a)三相绕组特点 b)分布绕组 c）双层绕组的铁心2.绕组的展开图要了解绕组的电路，需要把定子展开，如图3-33a所示，把铁心切断，向左右展开。
展开后如图3-33b所示，如把铁心移去，就得到如图3-33c所示的绕组展开图。
如果是双层绕组，则在展开图中，每个定子槽的上层边用实线表示，下层边用虚线表示。
图3-33绕组的展开图a）铁心切开 b）展开平面 c）绕组展开图绕组的接线规律各极相组在定子上的分布如图3-35a所示。
在每个磁极下，都有三个极相组，分别属于三相。
因为各相之间，必须互差120°电角度，所以，在排列时，V相的起始边（常称为相头）和U相的起始边，以及W相的起始边之间，都要相隔两个相带，如图3-36所示。
图3-35 槽距角与相带a）槽距角 b）相带图3-36 定子双层绕组的接线规律a）极相组的安排 b）U相绕组的接线1.一相绕组的接线以U相绕组为例，说明其接线规律：因为两个相邻的极相组处在不同极性的磁极下，所以，它们的电流绕行方向是相反的。
