自动扶梯安装施工记录

自动扶梯安装施工记录

工程名称：

出厂编号：

规格型号：

施工单位：

施工期间：

说明

1. 本记录中的“检查结果”如有数据要求的则应填写具体数据，否则可用符号“√”“×”“/”分别表示“符合要求”、“不符合要求”和“无此项”。

2. 检查所用计量器具军再计量检定合格或校准有效期内。

3. 本记录应用黑色钢笔、签字笔填写，字迹应工整，如做修改，修改处应有修改人员的签章。

4. 本记录若相关人员签审手续不全则无效。

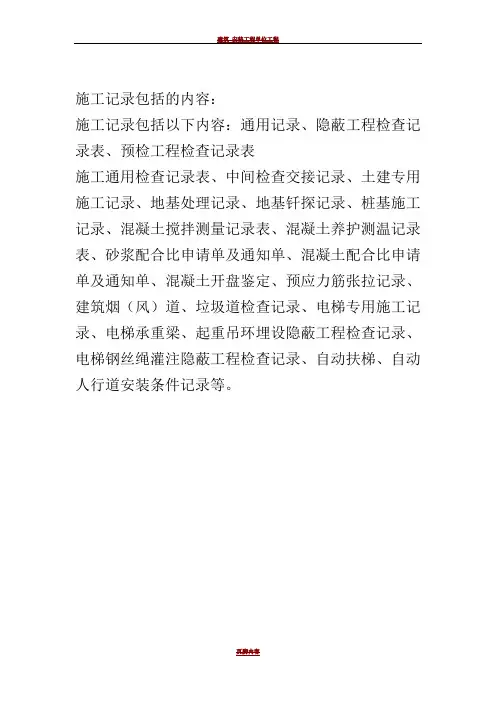

自动扶梯和自动人行道安装施工记录目录

序号 记录名称

1 开箱缺件记录 无缺件 2 土建验收确认记录 符合要求

3 现场勘测记录 符合要求

4 水平运输及吊装质量记录 符合要求

5 梯级及梳齿板安装质量记录 符合要求

6 安全保护装置安装测试记录 符合要求

7 扶手护臂板及扶手带安装质量记录 符合要求

8 电气安装、调整与试运行试验质量记录 符合要求

1、开箱缺件记录

2018年8月10日

序号 品名规格 箱号 件号 应发数量 缺少 破损 其他 备注

1 1

2 2

3 3

4 4

5 5

6 6

厂家代表： 施工单位代表：

2、土建验收确认记录

工程名称

安装地点

安装合同号 梯号

土建单位 项目负责人

监理单位 建立代表

执行标准

验收确认项目 验收确认结果

主

控

项

目 梯级、踏板上空，垂直净高不小于2.3m。

坑口周围需设安全栏杆或屏障，其高度不得小于1.2m。

一

般

项

目 土建按土建布置图施工，且其主要尺寸允许误差为：提升高度-15~+15mm；跨度0~+15mm。 符合要求

提供设备进场所需的通道和搬运空间。 符合要求

土建施工单位已提供明显的水平基准线标识。 符合要求

提供TN-S电源系统、接地装置的接地电阻值不大于4Ω 符合要求

验收确认结论：符合要求，合格

参加验收确认单位

工程土建单位 工程建设单位（或监理单位） 电梯安装单位：

项目负责人：

年 月 日 监理代表：

年 月 日 项目负责人：

年 月 日

3、现场勘测记录

序号 项目 内容与要求 检查结果 备注

1 搁机牛腿间距 符合土建布置图要求 合格

2 机坑深度 符合土建布置图要求 合格

3 机坑长度 符合土建布置图要求 合格

4 楼层高度 符合土建布置图要求 合格

5 开口宽度W1 符合土建布置图要求 合格

6 扶手间距W2 与产品相符 合格

7 梯级宽度W3 与产品相符 合格

8 机坑宽度W4 符合土建布置图要求 合格

9 搁机牛腿 已浇筑7天以上，强度符首要求 合格

10 坑口防护 所有坑口均有安全防护栏杆，且合格 高度不低于1.2m

检查结论：符合要求，合格

自检 班组长

日期 日期

4、水平运输及吊装质量

序号 项目 内容与要求 检查结果 备注

1 锚固点选择 水平运输的错固点应选择在承重梁(墙)上 符合要求

2 吊索及钢丝绳 吊装用吊索及钢丝绳无断股、断丝、死弯现象 符合要求

3 葫芦及卷扬机 吊装用链条葫芦及卷扬机工作可靠、制动性能

良好 可靠

4 接头处连接件 桁架接头处应使用厂家配发的连接件 是

5 桁架接头 桁架接头处连接中整、笔直、牢固 牢固

6 弹簧销 桁架接头处的弹簧销按要求打入 符合要求

7 门形吊装 门形吊装架牢国可靠，能满足吊装要求 牢固

8 搁机梁与桁架间距 水泥捆机梁桁架问既不大于50mm 符合要求

9 调节垫片数 水平调节林片应少于5片 符合要求 10 并列两台中心线距离偏差 并列两台扶梯或自动人行道中心线距离偏差小

于1mm /

11 并列两台边缘保护凸板不齐度 并列两台扶梯或自动人行道边缘保护高板应在

条肖线上，不齐度小子2mm /

12 机头水平度 机头水平度不超过0. 5% 符合要求

自检 班组长

日期 日期

序号 项目 内容与要求 检查结果 备注

1 踏板槽深槽宽 梯级踏板表面槽深≥10mm，槽宽5 -7mm， 顶宽2.5~ 5mm 合格

2 胶带槽深槽宽 胶带表面槽深≧5mm，槽宽4.5~7mm，齿顶宽4.5~8mm 合格

3 齿槽与运行方向 梯级踏板或胶带的齿槽与运行方向一致 合格

4 上空垂直净高 梯级踏板或胶带上空垂直净高≥2.3m 合格

5 梳齿与踏板啮合 梳齿板与梯级踏板啮槽啮合深度≮6mm 合格

6 梳齿与胶带啮合 梳齿板与胶带啮槽啮合深度≮4mm 合格

7 梳齿板倾角 梳齿板倾角符合要求，且倾角≦40° 合格

8 水平相邻梯级高差 水平区段内，相邻梯级高度误差≦4mm 合格

9 扶梯出入口水平导扶梯出入口处梯级水平导向距离≥0.8m 合格 5、梯级及梳齿板安装质量记录

6、安全保护装置安装测试记录 向距

10 人行道出入口水平导向距 倾角<6°的自动人行道，其导向距离≥0.4m,且倾角<6° 合格

11 相邻梯级/踏板间隙 相邻梯级或踏板之间的间隙≤6mm 合格

12 与围裙板间隙 梯级、踏板或胶带两侧的任何一侧间隙≤4mm，其两侧的间隙之和不应大于7mm 合格

13 齿顶与槽底间隙 梳齿板齿顶与梯级或胶带槽根间隙不应超过4mm 合格

检查结论：

符合要求，合格

自检 班组长

日期 日期

序号 项目 内容与要求 检查结果 备注

1 断链保护装置 链条伸长、缩短或断裂时，开关工作正常，性能可靠扶手带在转向端最底点与地板之间的距离个应小于0.1m 合格

2 扶手带入口保护 当于或障碍物进入扶手带入口处时，开关能可靠动作，切断电源，停止运行动作灵活可靠，切断合格 主电源使停止运行

3 紧急停止开关 停止开关按下后，须用钥匙启动运行 合格

4 超速保护装置 使其在速度超过额定速度1.2倍之前自动停车，同时切断自动扶梯或自动人行道的电源。 合格

5 梯级或踏板下陷装置 梯级或踏板任研位管下降3 ~5mn都能 使保护装置动作，使扶梯或人行道停止运行，并能保证下陷的梯级或踏板不能到达梳齿相交线。 合格

6 梳齿异物保护 梳齿异物保护开关的啮合的距离为2~3.5mm,异物卡组梳齿时，开关能可靠动作，断开电源，停止运行 合格

7 带断带保护 扶梯或人行道在扶手带断带时能停止运行。 合格

8 附加制动器 在传动链断裂和超速及非操纵改变规定运行方向时动作，使自动扶梯或人行道停止运行。 合格

9 非操纵逆转保护 在梯级，踏板或胶带在上行时非操作而改变运行方向时，自动停止运行。 合格

10 盖板保护 当打检修盖板或移去、打开上下盖板时，驱动主机不能启动或在重启程序之前立即停止。 合格

11 扶手带速度偏离保护 当自动扶梯或自动夫行道扶手带速度低于梯级(踏板)实际运行速度超过15%、时间持续超过15秒时，使自动扶梯或自动人行道停止运行 合格

12 裙板保护装置 当物体夹在梯级(胶带)与裙板之用时，应能断开安全开关，切断电源，停止运行 合格

13 无中间出口保护 当其中的任意一台停 止运行时其他各台都能同时停止。 合格

检查结论：

符合要求，合格

自检 班组长 7、扶手护壁板及扶手带安装质量记录

序号 项目 内容与要求 检查结果 备注

1 玻璃护壁厚度 玻璃护壁板厚度不应小于6m 8mm

2 玻璃护壁板间间际 玻璃护壁板间隙应一致， 且间隙约为2mm 2mm

3 U形橡胶衬垫 玻璃接合处应放置2个U形橡胶村垫 符合

4 扶手护壁型材连接 扶于护壁型材连接位置准确，接头处连接平

滑、牢固 符合

5 扶手回转链 扶手回转链不扭由，滚轮转动灵活 符合

6 扶手 扶手导滚位置正确，鑫离材架中心线间地相等，成直线排列 符合

7 扶手带张紧装置 扶手带张紧装置调整合适，扶手带转动灵活，保护开关不误动作 符合

8 扶手带张紧力 在上层站用25--30kgf 的力拉住扶手带，扶手带应能停止转动 符合

9 裙板 裙板安装牢周、平整、美观，接缝平整无毛刺 符合

日期 日期 检查结论：符合要求，合格

自检 班组长

日期 日期
