一、选波程序简介

本程序采用Newmark-beta法求解单自由度弹性体系运动方程，地震波库来源于PEER强

震数据库（旧版），目前共收集约3600多条地震动数据。

从实际工程应用出发，编制该matlab程序主要目的是依据规范反应谱来选波，力求能够

从强震数据库中选出满足规范要求的地震动。在《抗规》第5.1.2条中提到，进行时程分析所

使用的地震动主要满足以下两点：（1）与规范应谱所采用的地震影响系数曲线在统计意义上

相符；（2）结构基底剪力要求。而本程序主要是满足第（1）点要求。

因此，由本程序选出的地震动并不一定能满足规范对结构基底剪力的要求。但通过本程

序能够初步筛选出一批符合规范在统计意义上要求的地震动，减少盲目选波耗费时间。

如有需要选波，可通过邮件提供相关参数（详第三点），本人会尽快回复相应筛选结果。

邮箱：185541812@qq.com。同时也希望大家能反馈选波是否有效，以便进一步改善程序。

另注：本程序仅提供选波数据，对这些地震波应用于实际工程分析的结果并不负责，烦

请各位自行判断结果合理性和正确性。

二、选波原则

目前主要提供以下两种选波方式：

（1）根据《抗规》要求，在结构主要周期点上，控制规范反应谱与地震动反应谱值相差

不超过一定误差范围（如10%~20%的差异），如图1所示；

（2）根据杨溥和李英民提出的双频段控制方式选波。具体详《结构时程分析法输入地震

波的选择控制指标》一文，如图2所示。

图1 选波方式一（主周期控制） 图2 选波方式二（双频段控制）

平台段控制

T1段控制 三、选波需提供输入参数

主要提供以下参数：①结构第一、二周期T1，T2；②结构阻尼比ζ；③场地特征周期Tg；

④水平地震影响系数最大值αmax；⑤时程分析地震动的峰值加速度；⑥规范反应谱与地震动

反应谱在结构第一、二周期点上的误差控制（建议取10%~20%）。

四、输出结果

主要提供以下三个数据文件（以excel文件给出）：

（1）筛选出的地震动反应谱数据（图3）

蓝色框中数据依次是地震动编号、在T1和T2周期点上规范反应谱与地震动反应谱的误

差；绿色框中数据是该地震动编号对应的反应谱（即水平地震影响系数α），该列数据是根据

地震动的峰值加速度进行调幅后的结果；红色框中数据是该地震动反应谱，与水平地震影响

系数α值相对应的周期（s）。

图3 程序选出的地震动反应谱数据 （2）筛选出地震动的原加速度时程（图4）

蓝色框中数据是地震动编号；绿色框中数据是该地震动编号对应的加速度，单位为cm/s2，

该加速度数据是原波数据，并未调幅；红色框中数据是与加速度对应的时间，单位为s秒。

图4 程序选出的地震动反应谱数据 （3）地震动编号对应信息（图5）

图5 地震动编号对应信息

五、反应谱计算验证

通过与seismosignal计算对比，验证本程序求解单自由度弹性体系运动方程的正确性。

图6 加速度谱对比 图7 速度谱对比

012345650100150200250300350

加速度 (cm/s/s)

周期 (s) SeismoSignal matlab

0123456050100150200

速度 (cm/s)

周期 (s) SeismoSignal

matlab 图8 位移谱对比

0123456050100150200

位移 (cm)

周期 (s) SeismoSignal matlab

合集下载

地震波位移、速度和加速度反应谱绘制

地震波位移、速度和加速度反应谱绘制

地震波位移、速度和加速度反应谱绘制

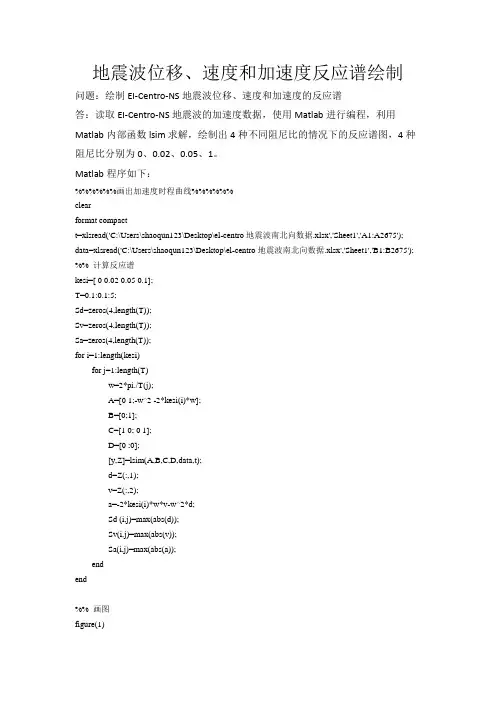

问题：绘制EI-Centro-NS地震波位移、速度和加速度的反应谱

答：读取EI-Centro-NS地震波的加速度数据，使用Matlab进行编程，利用Matlab内部函数lsim求解，绘制出4种不同阻尼比的情况下的反应谱图，4种阻尼比分别为0、0.02、0.05、1。

Matlab程序如下：

%%%%%%画出加速度时程曲线%%%%%%

clear

format compact

t=xlsread('C:\Users\shaoqun123\Desktop\el-centro地震波南北向数据.xlsx','Sheet1','A1:A2675');

data=xlsread('C:\Users\shaoqun123\Desktop\el-centro地震波南北向数据.xlsx','Sheet1','B1:B2675');

%% 计算反应谱

kesi=[ 0 0.02 0.05 0.1];

T=0.1:0.1:5;

Sd=zeros(4,length(T));

Sv=zeros(4,length(T));

Sa=zeros(4,length(T));

for i=1:length(kesi)

for j=1:length(T)

w=2*pi./T(j);

A=[0 1;-w^2 -2*kesi(i)*w];

B=[0;1];

C=[1 0; 0 1];

D=[0 ;0];

[y,Z]=lsim(A,B,C,D,data,t);

d=Z(:,1);

v=Z(:,2);

a=-2*kesi(i)*w*v-w^2*d;

Sd (i,j)=max(abs(d));

Sv(i,j)=max(abs(v));

matlab地震反应谱

matlab地震反应谱

matlab地震反应谱

摘要：

I.引言

- 介绍 Matlab 在地震工程领域的应用

- 介绍本文的主要内容

II.地震反应谱的计算方法

- 加载地震波数据

- 预处理地震波数据

- 计算地震波数据的频谱

- 计算地震反应谱

III.地震反应谱的分析方法

- 评估结构的地震响应特性

- 为地震工程设计提供依据

IV.结论

- 总结 Matlab 在地震反应谱计算中的应用

- 展望未来可能的研究方向

正文：

Matlab 是一种功能强大的数学软件，可以用于解决各种工程和科学问题。在地震工程领域，Matlab 可以用于计算地震反应谱，从而评估结构的地震响应。本文将介绍如何使用 Matlab 计算地震反应谱，以及如何根据反应谱分析结构的地震响应。 首先，我们需要加载地震波数据。可以使用 Matlab 内置的函数

fiducial() 从文件中读取地震波数据，也可以使用自定义函数从其他来源获取数据。

接下来，我们需要对地震波数据进行预处理，以去除噪声和异常值。可以使用 Matlab 内置的函数 removeoutliers() 对数据进行去噪处理。

然后，我们可以使用 Matlab 内置的函数 freqz() 计算地震波数据的频谱。通过频谱，我们可以了解地震波的频率分量以及振幅。

最后，我们可以使用 Matlab 内置的函数 responsespectrum() 计算地震反应谱。该函数可以根据结构的阻尼比和自振周期计算反应谱。通过反应谱，我们可以了解结构在不同地震波作用下的加速度响应。

综上所述，Matlab 可以用于计算地震反应谱，从而评估结构的地震响应。

基于MATLAB语言的地震波动力特性分析方法

基于MATLAB语言的地震波动力特性分析方法

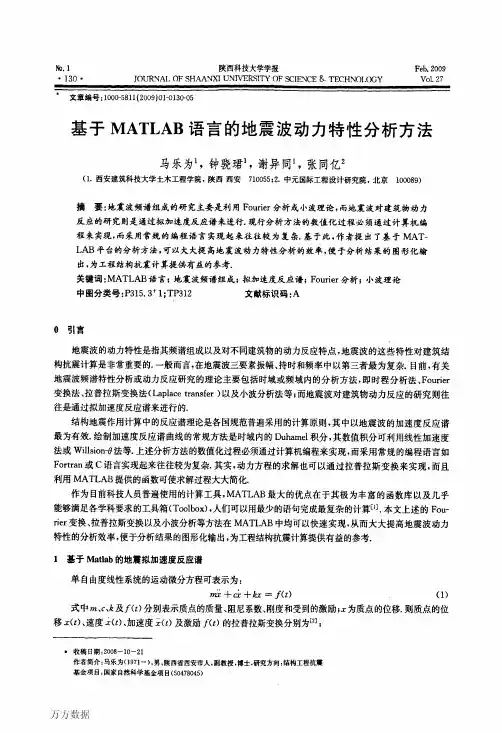

№。１陕西科技大学学报Ｆｅｂ．２００９・１３０・ＪＯＵＲＮＡｌ。ＯＦＳＨＡＡＮＸＩＵＮＩＶＥＲＳＩＴＹＯＦＳＣＩＥＮＣＥ８ＬＴＥＣＨＮＯＬＯＧＹＶ０１．２７
