10kV干式变压器试验规程

  • 格式：doc
  • 大小：265.00 KB
  • 文档页数：14

文件产权属山东核电有限公司所有，未经书面许可，不得以任何方式复制。

This document is the property of Shandong Nuclear Power Co., Ltd, no part of this document may be

reproduced by any means, nor transmitted without the written permission of the SDNPC. 技术文件

Technical Document

文件类型

Document Type 维修规程

文件编码

Document NO. MTDL-ECS-ETMP-1019 版次

Revision A 总页数

Pages 14

文件简码

Alternate NO. N/A 使用分级

Use

classification U2

适用机组

Unit Applicability SDNL 文件级别

Document

classification C1

文件所有人

Owner of

Document 维修部电气维修二处处长

10kV干式变压器试验规程

状态(Status) ：试行 密级（Access）:无

A 张炜 金丰 赵晓东 郑强

版次

REV. 编制

Prepared by 日期

Date 校核

Checked by 日期

Date 审查

Reviewed by 日期

Date 批准

Approved by 日期

Date MTDL-ECS-ETMP-1019 10kV干式变压器试验规程 页码：2/14

维修规程-非关键级设备

10kV干式变压器试验规程

MTDL-ECS-ETMP-1019

版次:A

文件产权属山东核电有限公司所有，未经书面许可，不得以任何方式复制。

MTDL-ECS-ETMP-1019 10kV干式变压器试验规程 页码：3/14

技术文件会签页

会签领导/委员会 签字 日期

会签部门/专业处

(部门/处代码) 部门人员 签字 日期

MTDL-ECS-ETMP-1019 10kV干式变压器试验规程 页码：4/14

版次修订记录

版次 日期 说明

A 初次发布

MTDL-ECS-ETMP-1019 10kV干式变压器试验规程 页码：5/14

目录

目录 ............................................................................................................................. 5

1.0 目的 ................................................................................................................. 6

2.0 适用范围 .......................................................................................................... 6

3.0 编写依据及参考 ............................................................................................... 6

4.0 风险分析及预防措施 ........................................................................................ 7

5.0 先决条件 .......................................................................................................... 7

5.1机组和系统状态 ................................................................................................ 7

5.2现场条件 ........................................................................................................... 7

6.0 工作准备 .......................................................................................................... 8

6.1 许可证准备 ...................................................................................................... 8

6.2 人员准备 .......................................................................................................... 8

6.3备品备件准备 .................................................................................................... 8

6.4材料准备 ........................................................................................................... 8

6.5工器具准备 ....................................................................................................... 9

6.6资料和图纸准备 ................................................................................................ 9

7.0 工序和步骤 ...................................................................................................... 9

7.1工作前准备 ....................................................................................................... 9

7.2 干式变压器试验 ............................................................................................. 10

8.0现场清洁 .............................................................................................................. 11

9.0品质再鉴定 .......................................................................................................... 11

10.0维修记录 ............................................................................................................ 11

10.1验收准则 ....................................................................................................... 11

10.2 设备检查试验记录 ........................................................................................ 12

11.0附录 ................................................................................................................... 14

MTDL-ECS-ETMP-1019 10kV干式变压器试验规程 页码：6/14

1.0 目的

本规程对山东核电有限公司力能区供热站 1 号变压器、力能区供热站 2 号变压器、力能区净水站 1 号变压器、力能区净水站 2 号变压器、监理办公楼变压器、工程建设餐厅楼变压器、建设办公楼 1 号变压器、建设办公楼 2 号变压器、施工生活区站用变压器、仓储变压器、砂石料厂 1 号变压器、砂石料厂 2 号变压器的预防性试验作出规定与描述。

2.0 适用范围

本规程适用于山东核电有限公司力能区供热站 1 号变压器、力能区供热站 2 号变压器、力能区净水站 1 号变压器、力能区净水站 2 号变压器、监理办公楼变压器、工程建设餐厅楼变压器、建设办公楼 1 号变压器、建设办公楼 2 号变压器、施工生活区站用变压器、仓储变压器、砂石料厂 1 号变压器、砂石料厂 2 号变压器的预防性试验工作。

适用设备清单

序号 编码 设备名称 设备位置

□ 1. HYL-ECS-ET-MSGR1 力能区供热站 1 号变压器 力能区供热站配电室

□ 2. HYL-ECS-ET-MSGR2 力能区供热站 2 号变压器 力能区供热站配电室

□ 3. HYL-ECS-ET-MSJS1 力能区净水站 1 号变压器 力能区净水站配电室

□ 4. HYL-ECS-ET-MSJS2 力能区净水站 2 号变压器 力能区净水站配电室

□ 5. HYL-ECS-ET-MSJL 监理办公楼变压器 监理办公楼配电室

□ 6. HYL-ECS-ET-MSCT 工程建设餐厅变压器 工程建设餐厅楼配电室

□ 7. HYL-ECS-ET-MSBG1 建设办公楼 1 号变压器 建设办公楼配电室

□ 8. HYL-ECS-ET-MSBG2 建设办公楼 2 号变压器 建设办公楼配电室

□ 9. HYL-ECS-ET-MSZB 施工生活区站用变压器 施工生活区配电室

合集下载

10kV配电变压器(厂变、励磁变)验收规范

10kV配电变压器(厂变、励磁变)验收规范

10kV配电变压器验收规范

前言

为了加强10kV配电变压器的验收管理，规范配电变压器现场验收工作，保证配电变压器验收质量，确保投入运行的配电变压器符合国家及公司相关技术要求，特制定本验收规范。

为了保证投运后的配电变压器安全、可靠、稳定运行，新建电站的配电变压器验收必须认真、严格地按本规范进行。

1、范围

1.1 本规范规定了10kV配电变压器现场验收的验收项目、验收内容和验收标准等内容。

1.1 本规范适用于10kV配电变压器验收工作。

2、术语和定义

2.1 配电变压器

由较高电压降至最末级配电电压，直接做配电用的电力变压器。

2.2 干式配电变压器

铁心和绕组都不浸入绝缘液体中的变压器。

3、验收总体要求

3.1 验收人员根据技术协议、设计图纸、技术规范和本验收规范开展现场验收。 3.2 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。

3.3 验收完成后，必须完成相关图纸的校核修订。

3.4 竣工图纸和验收文档移交运行单位。

3.5 施工单位将备品、备件移交运行单位。

4、验收前应具备条件

4.1 配电变压器本体、附件及其控制回路已按设计要求施工及安装完毕。

4.2 配电变压器调试、交接试验工作全部完成并满足要求。

4.3 施工单位已组织进行自检，监理单位完成了初检，并已按初检意见整改完毕，缺陷已消除。

4.4 设备标志牌、警示牌等设施齐全并符合规范要求。

4.5 配电变压器施工图、竣工图、各项调试及试验报告、监理报告等技术资料和文件已整理完毕。

4.6 配电变压器的验收文档已编制并经审核完毕。

4.7 施工场所已清理或恢复完毕。

5、验收内容

5.1 10kV 配电变压器的资料验收

新建的10kV 配电变压器应具备以下相关资料:

5.1.1 施工依据文件，包括立项批复、设计文件等；

5.1.2 施工组织文件，包括土建、电气安装开工报告、施工组织措施、建立联系单、设计变更通知、市政报建开挖批复或者土地使用协议等；

局部放电试验规程要求

局部放电试验规程要求

局部放电试验规程要求（交接试验、预防性试验）

序号 设备 试验项目 试验要求 出处

1 油浸式电力变压器

绕组连同套管的长时感应电压试验带局部放电测量

1）110kV 及以上电压等级和 120MVA 及以上容量变压器在新安装时，应进行 现场局部放电试验；

2）局部放电试验及判断方法，应按 GB 1094.3《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空隙间隙》中的有关规定执行；

3） 感应电压试验时，试验电压的频率应大于额定频率。当试验电压频率 小于或等于 2

倍额定频率时，全电压下试验时间为60s；当试验电压频率大于2 倍额定频率时，全电压下试验时间应按下式计算：

t = 120 ×（fN/ fS）

式中：fN ——额定频率； fS——试验频率； t——全电压下试验时间，不应少于 15s。

4）局部放电试验测试电压为 1.5Um/√3 时，66kV 及以上电压绕组不大于 100pC。66kV

以下电压绕组不大于 300pC 。强迫油循环变压器应在油泵全 部开启时（除备用油泵）进行局部放电试验。

5）局部放电测量前、后本体绝缘油色谱试验比对结果应合格。

电力设备交接验收规程Q/CSG1205019-2018

2 SF6电力变压器

绕组连同套管的长时感应电压试验局部放电测

量 1）110kV 及以上电压等级和 120MVA 及以上容量变压器在新安装时，应进行现场局部放电试验；

2）局部放电试验及判断方法，应按 GB 1094.3《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空隙间隙》中的有关规定执行；

3） 感应电压试验时，试验电压的频率应大于额定频率。当试验电压频率小于或等于2倍额定频率时，全电压下试验时间为 60s；当试验电压频率大于2倍额定频率时，全电压下试验时间应按下式计算：

t = 120 ×（fN/ fS） 电力设备交接验收规程Q/CSG1205019-2018

电力变压器预防性试验标准

电力变压器预防性试验标准

.

.

1 / 7 电力变压器预防性试验标准

一、说明：为规我公司电力变压器预防性试验，特参照中华人民国国标《DL/T 596—1996 电力设备预防性试验规程》制定我公司电力变压器预防性试验标准。

二、 国家《DL/T 596—1996 电力设备预防性试验规程》标准如下表：

序号 项目 周期 要求 说明

1 油中溶解气体色谱分析 1)220kV与以上的所有变压器、容量120MVA与以上的发电厂主变压器和330kV与以上的电抗器在投运后的4、10、30天(500kV设备还应增加1次在投运后1天)

2)运行中：a)330kV与以上变压器和电抗器为3个月；b)220kV变压器为6个月；c)120MVA与以上的发电厂主变压器为6个月；d)其余8MVA与以上的变压器为1年；e)8MVA以下的油浸式变压器自行规定

3)大修后

4)必要时 1)运行设备的油中H2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意：总烃含量大于150×10-6

H2含量大于150×10-6

C2H2含量大于5×10-6 (500kV变压器为1×10-6)

2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式)，或相对产气速率大于10%/月则认为设备有异常

3)对330kV与以上的电抗器，当出现痕量(小于5×10-6)乙炔时也应引起注意；如气体分析虽已出现异常，但判断不至于危与绕组和铁芯安全时，可在超过注意值较大的情况下运行 1)总烃包括：CH4、C2H6、C2H4和C2H2四种气体

2)溶解气体组分含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析

3)总烃含量低的设备不宜采用相对产气速率进行判断

4)新投运的变压器应有投运前的测试数据

5)测试周期中1)项的规定适用于大修后的变压器

10电力变压器运行规程DLT5722010

10电力变压器运行规程DLT5722010

10电力变压器运行规程DLT5722010

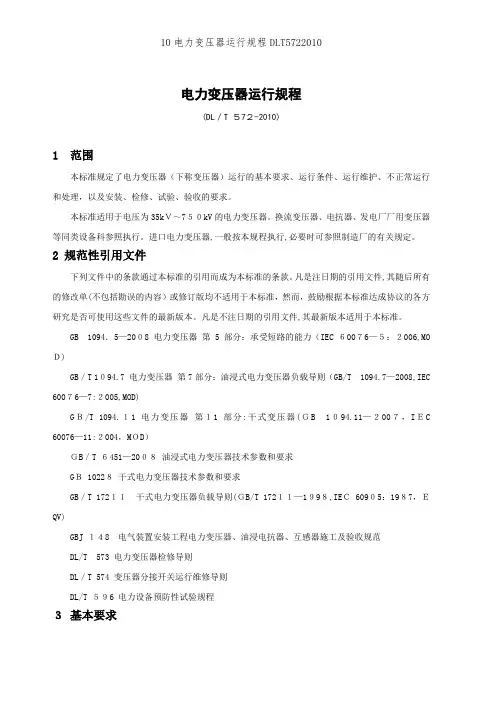

电力变压器运行规程
