技术交底(防火卷帘门)

交底提要
防火卷帘门安装技术交底
交底内容：
2.11 卷筒安装应先找好尺寸，并使卷筒轴保持水平位置，注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊接。
2.12 清理：粉刷或镶砌导轨墙体装饰面层。清理现场。
3、质量要求
3.1 防火卷帘门的质量和各项性能应符合设计要求。
2、卷门机、电器元件、五金配件应有合格证。
检查合格证
3
加工质量
1、运动件或可接触到的零件必须去毛刺、尖角。
2、加工尺寸极限偏差及形位公差应符合下列规定： 页片长度极限偏差±2mm；
滑道长度极限偏差±2mm。
3、页片平面及滑道滑动面直线度≤1.5mm/m
手感
用钢卷尺直尺检测
用平台塞尺检测
4
装配及安装质量
2、做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
技术交底记录
编 号
表C2-1
工程名称
望京新城B区6-10#地B区商业楼
交底日期
2005-
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
门窗工程
交底提要
防火卷帘门安装技术交底
交底内容：
1、施工准备
1.1 材料要求
1.1.1 铝合金零件表面应进行氧化处理，钢制零件表面应进行镀锌、喷漆或喷塑。
1.1.2 各部位的铆接、焊接、螺栓连接处应牢固可靠，不得有松动、开裂、未熔化、气孔和夹渣。
3.6 防火卷帘门表面应洁净、无划痕、碰伤。
3.7 允许偏差项目见下表：
序号
检验项目
项目质量要求
检验方法
1
外观质量

5.2.1.6审核设计变更、修改图纸和技术核定书；
5.2.1.7审核有关质量问题的处理报告；
5.2.1.8审核有关工序交接检查，分项、分部工程质量检查报告；
5.2.1.9审核并签署现场有关技术文件等。
5.2.1.10审阅进度计划。
5.2.2施工过程中的质量检验
施工过程中的质量检验，主要包括施工操作质量和施工技术管理。
4.8.4调试卷帘及布帘的上、中、下位行程，到指定的位置定位，要求置的重复位定位误差不大于10mm；
4.8.5与消防中控室联网，实现远程控制，并能将门体位置反馈中控室；
4.9验收
调试完成后，报项目技术总工及质检验收，验收合格后，项目质检报监理验收。
5.0质量标准及保证措施
5.1质量检验的标准
防火卷帘门以《高层民用建筑设计防火规范通用技术条件》BG90045—95和《钢质防火卷帘门》GB14102—93及参照达州市益建消防器材厂企业标准《Q/21027062—3.01—2001》规范及要求为检验标准。
4.3.3安装链条，调整中心距。调节链条的松弛度，加上润滑油，
保持链条的润滑度，以延长使用寿命。
4.4卷轴安装
4.4.1根据两边的距离调整长度，将卷轴与轴承焊牢，杜绝漏焊、夹渣、气泡等不良现象。将焊接部位磨平并做防锈处理。
4.4.2将卷轴安装好，调节距离、水平度、垂直度，使之同心、运转自如。
4.4.3加固轴承盖，不允许有松动现象。
4.2.3用M12×100的膨胀螺栓将支撑板固定在柱（梁）上，并用支撑角钢支撑牢固。
4.2.4调整两支撑板水平度，误差不大于10mm。
4.3卷门机安装
4.3.1检查卷门机的配件是否完好，接线端子是否松动，无破损，并检查其绝缘性能是否良好。

1. 防火门技术交底怎么做2、防火门必须为消防部门及鉴定并认可的产品，其防火等级应符合设计及有关标准的规定。

3、带有机械装置、自动装置或智能装置的防火门其机械装置、自动装置或智能装置的功能应符合实际要求和有关标准的规定。

4、防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。

（二）、机具准备主要机具：手电钻、冲击钻、小型电焊机、射钉枪、打胶筒、线锯、手锤、錾子、扳手、螺丝刀、木楔、托线板、线坠、水平尺、钢卷尺、墨斗等。

（三）、作业条件1、主体结构经有关质量验收部门验收合格。

工种之间已办好交接手续。

2、按图纸要求弹好门中线，并弹好+500mm水平标高线。

3、检察门窗洞口及标高是否符合设计要求。

4、门的开启方向必须符合设计要求，且经过技术部门确认。

其配件位置与吊顶、专业管线等无交叉打架现象。

二、施工工艺（一）、工艺流程划线定位—→门洞口处理—→门框内灌浆—→门框就位和临时固定—→门框固定—→门框与墙体间隙间的处理—→清理—→门扇安装—→五金配件安装（二）、施工要点1、划线定位：按设计要求尺寸，标高和方向，画出门框框口位置线。

2、门洞口处理：安装前检查门洞的尺寸，偏差、不垂直、不方正的要进行剔凿或抹灰处理。

3、门框内灌浆：对于钢质防火门，需要在门框内填充水泥素浆或C20细石砼。

填充前应先把门关好，将门扇开启面的门框与门扇之间的防漏孔塞上塑料盖后，方可进行填充。

填充水泥不能过量，防止门框变形影响开启。

4、门框就位和临时固定：先拆掉门框下部的固定板，将门框用木楔临时固定在洞口内，经校正合格后，固定木楔。

凡框内高度比门扇的高度大于30㎜者，洞口两侧地面须设置凹槽。

门框一般埋入±0.00m标高以下20㎜，须保证框口上下尺寸相同，允许误差5、门框固定：钢质门采用1.5㎜厚镀锌连接件固定。

连接件与墙体固定可采用膨胀螺栓、射钉或预埋或后置的铁件焊接的方式进行。

木门框多采用钢钉固定于预埋的木砖或后置的木砖之上。

交底人
接受交底人数
交底时间
接受交底人员
注：1 本表由施工单位填写。
2 内容较多时本表作为首页，交底内容可续页。
二、23#、25#-26#、29#-31#、33#楼屋面楼梯间人孔做混凝土盖板进行封堵
盖板尺寸要覆盖人孔围墙，配筋及厚度详见下图。
人孔围墙为独立墙体的，可使用预制盖板进行覆盖；ቤተ መጻሕፍቲ ባይዱ孔围墙与女儿墙共用的，需在人孔上方凿毛（混凝土接触面深度1公分）植筋（10d），现浇混凝土盖板进行封堵。
盖板顶面及侧面做法：1、8厚DS砂浆打底罩面2、2厚外墙腻子3、涂料（颜色同屋面）
盖板底面做法：1、局部石膏找平2、2厚耐水腻子
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
交底部位
车库防火卷帘门封堵做法及2-2 2-3标段楼梯间人口封堵做法
□单位工程施组交底
□施工方案交底
接受交底范围
工程部、机电部、商务部、质量部
□专项施工方案交底
□施工作业交底
交底摘要：

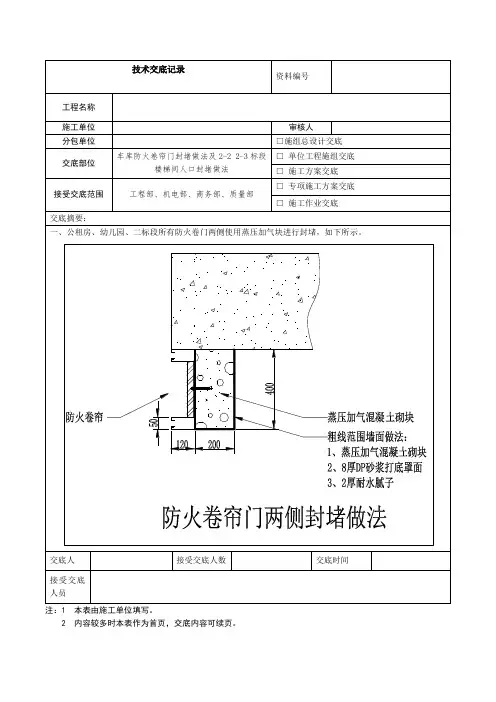

一、公租房、幼儿园、二标段所有防火卷门两侧使用蒸压加气块进行封堵，如下所示。
