防火卷帘门安全技术交底

交底内容：一、材料要求1、防火卷帘门生产符合GB14102-2005《防火卷帘门通用技术条件》中的相关规定。

2、耐火极限：防火卷帘门需满足：TF3类，耐火时间≥3.0h，背火面最高平均温升和最高单点温升达到天津市消防支队的要求。

3、卷轴：无缝钢管，管壁外经除锈防腐处理。

4、控制系统功能：4.1卷帘可独立控制并具有手动功能，与温度熔断装置联动，与消防中控室直接进行联动。

4.2实现烟感报警，卷帘自动下降至地面1.5-1.8m高度，延时180秒（可调）然后在下降关闭。

当下降时遇到障碍物可停止下降并上升。

4.3可实现烟感报警一次下滑，温感报警二次下滑，且温感报警消除后可停止二次下滑，可在一个系统内互相转换。

符合标准6.4.6的要求。

4.4符合标准温控释放功能的要求4.5断链保护装置：卷帘配断链保护装置，以保护卷帘的安全可靠，确保公共安全。

4.6垂直启闭速度：不小于2m/min。

其自重下降速度不应大于9.5m/s，平均噪音85dB。

5、导轨的顶部应成圆弧形，其长度应超过洞口至少75mm具有防烟性能的导轨必须有防烟装置，使用材料应为不燃材料隔烟装置与卷帘表面应均匀紧密贴合，贴合面不应小于80%。

6、导轨的滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线不得超过0.12%。

7、防火卷帘门座板与地面间隙不宜大于20mm。

8、防火卷帘门应设有手动启闭装置，以备断电时使用。

9、应具有依靠卷帘自重下降的性能，并具有恒速性能，手动速放装置的操作力不得大于50N。

10、防火卷帘门应使用消防电源，电源线应穿金属管暗敷，明敷时应采取防火保护措施。

11、无火警时，卷帘具备上、停、下等手动和电动基本功能，上、下限位准确可靠。

12、辅助功能12.1、电源指示功能：当电源无电、断相、反相时，线路板上绿色指示灯不亮，电源正常时指示灯亮。

12.2、缺相、错相保护功能12.3、过载过热保护功能二、主要机具：切割机、电焊机、手电钻、冲击电钻、专用夹具、刮刀等。

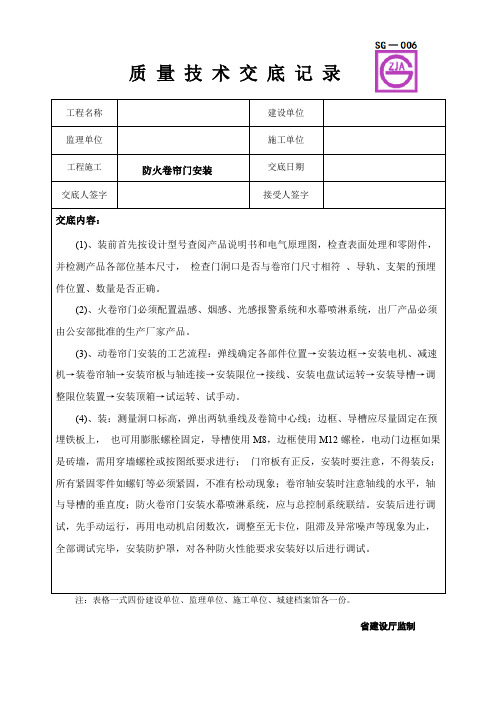

质量技术交底记录
工程名称建设单位
监理单位施工单位
工程施工防火卷帘门安装交底日期
交底人签字接受人签字
交底内容：
(1)、装前首先按设计型号查阅产品说明书和电气原理图，检查表面处理和零附件，并检测产品各部位基本尺寸，检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确。

(2)、火卷帘门必须配置温感、烟感、光感报警系统和水幕喷淋系统，出厂产品必须由公安部批准的生产厂家产品。

(3)、动卷帘门安装的工艺流程：弹线确定各部件位置→安装边框→安装电机、减速机→装卷帘轴→安装帘板与轴连接→安装限位→接线、安装电盘试运转→安装导槽→调整限位装置→安装顶箱→试运转、试手动。

(4)、装：测量洞口标高，弹出两轨垂线及卷筒中心线；边框、导槽应尽量固定在预埋铁板上，也可用膨胀螺栓固定，导槽使用M8，边框使用M12螺栓，电动门边框如果是砖墙，需用穿墙螺栓或按图纸要求进行；门帘板有正反，安装时要注意，不得装反；所有紧固零件如螺钉等必须紧固，不准有松动现象；卷帘轴安装时注意轴线的水平，轴与导槽的垂直度；防火卷帘门安装水幕喷淋系统，应与总控制系统联结。

安装后进行调试，先手动运行，再用电动机启闭数次，调整至无卡位，阻滞及异常噪声等现象为止，全部调试完毕，安装防护罩，对各种防火性能要求安装好以后进行调试。

注：表格一式四份建设单位、监理单位、施工单位、城建档案馆各一份。

省建设厅监制。

防火卷帘门安全技术交底一、背景介绍防火卷帘门是一种广泛应用于商业和公共建筑的被动防火设施，其主要作用是在火灾发生时阻挡火焰和烟气的传播，保护人员的生命财产安全。

然而，要确保防火卷帘门的正常运行和安全性能，需要对其技术细节进行全面交底。

本文档旨在对防火卷帘门的安全技术进行详细说明，以便相关人员了解其操作规范和注意事项，从而确保防火卷帘门在火灾发生时的有效防护作用。

二、防火卷帘门的组成和工作原理2.1 组成部分防火卷帘门主要由以下几个组成部分构成：1.卷帘箱：用于存放卷帘门帘片的部件，通常位于建筑物顶部的天花板或墙壁内。

2.卷帘门帘片：由特殊防火材料制成，具有良好的耐火性能和隔热性能。

3.卷轴：用于支撑和运动卷帘门帘片的轴承装置，通常位于卷帘箱内。

4.驱动装置：用于卷动卷帘门帘片的电机或手动操作装置。

5.控制系统：用于控制卷帘门的开启、关闭和停止等动作。

2.2 工作原理防火卷帘门的工作原理可以简述为以下几个步骤：1.开启：当控制系统接收到开门信号时，驱动装置会通过卷轴将卷帘门帘片逐渐展开，直至完全开启。

2.关闭：当控制系统接收到关门信号时，驱动装置会通过卷轴将卷帘门帘片逐渐收回，直至完全关闭。

3.火灾检测：当控制系统接收到火灾检测信号时，会立即触发关闭动作，以防止火焰和烟气传播。

4.应急开启：在火灾发生时，防火卷帘门可以通过手动操作装置进行应急开启，以便人员疏散和救援。

三、安全操作规范为了确保防火卷帘门的安全性能和正常运行，以下是一些安全操作规范需要遵守：1.严禁在防火卷帘门周围堆放杂物，以免阻碍其正常运行。

2.定期对防火卷帘门及其组成部分进行检查和维护，确保其在火灾发生时能够正常工作。

3.确保防火卷帘门的控制系统和驱动装置处于良好状态，及时更换损坏的零部件。

4.火灾发生时，应立即按下紧急停止按钮，停止防火卷帘门的运行，并按照应急预案进行疏散和救援。

5.定期组织对相关人员进行防火卷帘门的操作培训，提高其应急响应和操作技能。

一、交底目的为确保施工现场防火门窗卷帘的安装、使用和维护过程中的安全，防止火灾事故的发生，特进行安全技术交底。

二、交底内容1. 产品特点及要求（1）防火门窗卷帘应采用不燃、难燃材料制成，具有良好的耐火、隔热、防火性能。

（2）防火门窗卷帘的耐火极限应不低于国家相关标准要求。

（3）防火门窗卷帘的安装、调试、维修等应符合国家相关标准和规范。

2. 安装前的准备（1）检查防火门窗卷帘的规格、型号、质量是否符合要求。

（2）了解施工现场的实际情况，如洞口尺寸、墙体结构等。

（3）准备好安装所需的工具、材料，如电动工具、扳手、螺丝刀、防火卷帘配件等。

3. 安装过程（1）根据施工现场实际情况，确定防火门窗卷帘的安装位置和方式。

（2）按照产品说明书和技术要求，进行防火门窗卷帘的安装。

（3）确保防火门窗卷帘的安装牢固、平整，无松动、变形等现象。

（4）安装完成后，进行试运行，检查防火门窗卷帘的启闭、运行是否正常。

4. 使用与维护（1）使用过程中，应定期检查防火门窗卷帘的运行状态，确保其正常工作。

（2）发现故障时，应及时维修，不得私自拆卸、改装。

（3）定期对防火门窗卷帘进行保养，如清洁、润滑等。

（4）在使用过程中，严禁擅自调整、拆除防火门窗卷帘的部件。

5. 火灾应急处理（1）发现火灾时，立即启动防火门窗卷帘，进行防火分隔。

（2）确保人员安全撤离现场，不得在火灾现场逗留。

（3）配合消防部门进行火灾扑救和现场救援工作。

三、安全注意事项1. 在安装、使用和维护防火门窗卷帘过程中，应穿戴好个人防护用品，如安全帽、工作服、手套等。

2. 严格遵守操作规程，不得违规操作。

3. 注意施工现场的通风、照明条件，确保施工环境安全。

4. 遵守施工现场的安全管理制度，服从现场管理人员的指挥。

5. 发生事故时，应立即采取应急措施，并及时上报相关部门。

四、交底人（交底人姓名）五、接受交底人（接受交底人姓名）六、交底时间（年月日）七、备注本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。

一、交底对象：本次安全技术交底对象为所有参与卷帘安装施工的施工人员、管理人员及监理人员。

二、交底内容：1. 施工前的准备工作：（1）对施工人员进行安全技术培训，提高安全意识。

（2）熟悉施工图纸、技术规范及施工方案，确保施工质量。

（3）检查施工现场，确保符合施工要求。

（4）检查施工人员的安全防护用品，如安全帽、安全带、防尘口罩等。

2. 施工过程中的安全注意事项：（1）施工人员必须佩戴安全帽，高空作业时必须系好安全带。

（2）在施工过程中，注意防止物体打击，严禁随意移动、拆除临时设施。

（3）在施工现场，严禁吸烟、使用明火，确保施工现场安全。

（4）施工人员应熟悉施工现场的消防设施，掌握灭火器的使用方法。

（5）施工人员应遵守施工现场的用电规定，防止触电事故发生。

3. 施工中的具体操作要求：（1）卷帘安装前，应检查卷帘门洞口的尺寸，确保符合设计要求。

（2）安装卷帘时，应确保卷帘门洞口两侧的预埋件牢固可靠。

（3）卷帘安装过程中，应确保卷帘门洞口两侧的墙体、柱子等结构不受损坏。

（4）卷帘安装完毕后，应对卷帘门进行试运行，确保卷帘门启闭顺畅、无卡阻现象。

（5）卷帘门安装过程中，严禁施工人员攀爬卷帘门，防止坠落事故发生。

4. 施工结束后的注意事项：（1）施工结束后，应对施工现场进行清理，确保无杂物。

（2）检查施工质量，确保卷帘门安装符合设计要求。

（3）对施工人员进行安全总结，总结施工过程中的安全经验教训。

三、交底要求：1. 施工人员应认真听取安全技术交底，并做好记录。

2. 施工人员应严格遵守安全技术交底要求，确保施工安全。

3. 施工过程中，如遇特殊情况，应立即向项目负责人报告，并采取相应的安全措施。

4. 施工人员应积极参与安全培训，提高自身安全素质。

四、交底时间：本次安全技术交底时间为施工前及施工过程中，具体时间由项目负责人安排。

五、交底人：本次安全技术交底由项目负责人或安全技术员负责。

六、备注：1. 本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。

一、交底目的为确保防火门卷帘门安装、调试和使用过程中的安全，防止安全事故发生，特进行安全技术交底。

二、适用范围本交底适用于所有参与防火门卷帘门安装、调试、使用的施工人员、管理人员及使用单位人员。

三、交底内容1. 安全操作规程- 严格遵守国家有关安全生产的法律法规和本公司的安全操作规程。

- 进入施工现场必须正确佩戴安全帽，系好下颏带，穿着合适的劳动保护服和防护鞋。

- 高处作业时必须系好安全带，并采取必要的防坠落措施。

- 未经培训合格的员工不得独立操作。

2. 设备检查与维护- 检查防火门卷帘门的安装位置、尺寸是否符合设计要求。

- 检查门体结构是否牢固，密封性能是否良好。

- 检查电机、控制器、限位开关等电气元件是否完好，接线是否牢固。

- 定期对防火门卷帘门进行清洁、润滑和维护。

3. 施工安全注意事项- 施工过程中，注意周围环境，避免碰撞、挤压等事故。

- 施工现场不得堆放杂物，保持通道畅通。

- 严禁酒后作业，严禁使用不合格的施工工具和材料。

- 严禁擅自改动防火门卷帘门的电气线路和控制系统。

4. 操作步骤与要点- 启动前，确保所有人员已撤离现场，确认电源正常。

- 操作人员应熟悉防火门卷帘门的操作规程，并按照规程进行操作。

- 操作过程中，注意观察门体的运行状态，发现异常情况立即停止操作，并报告相关部门。

- 操作完成后，确保门体完全关闭，并检查电气控制系统是否正常。

5. 紧急情况处理- 发生火灾时，应立即启动防火门卷帘门，隔离火源。

- 发生电气故障时，应立即切断电源，并通知专业人员处理。

- 发生人员受伤时，应立即进行现场急救，并拨打急救电话。

四、培训与考核1. 施工单位应组织对施工人员进行安全技术培训，考核合格后方可上岗。

2. 使用单位应定期对操作人员进行安全教育和技能培训。

五、附件1. 防火门卷帘门操作规程2. 防火门卷帘门维护保养手册3. 防火门卷帘门事故应急预案六、生效日期本安全技术交底自发布之日起生效。
