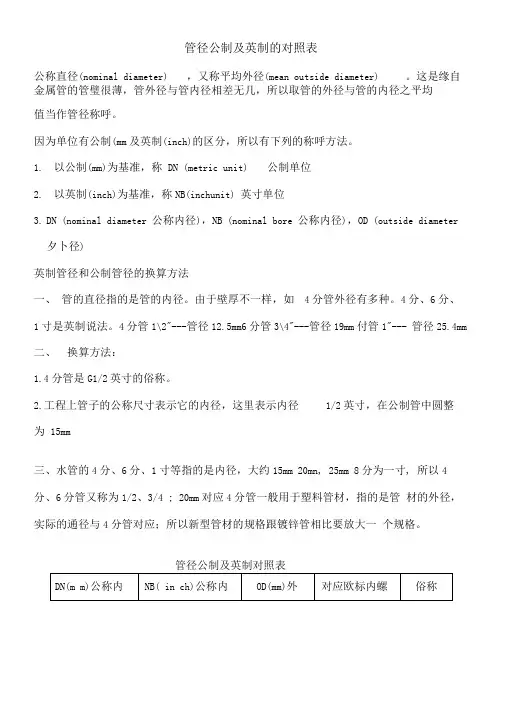

管径公制及英制的对照表

公称直径(nominal diameter) ，又称平均外径(mean outside diameter) 。这是缘自

金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均

值当作管径称呼。

因为单位有公制(mm及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit) 公制单位

2. 以英制(inch)为基准，称NB(inchunit) 英寸单位

3. DN (nominal diameter 公称内径)，NB (nominal bore 公称内径)，OD (outside diameter夕卜径)

英制管径和公制管径的换算方法

一、 管的直径指的是管的内径。由于壁厚不一样，如 4分管外径有多种。4分、6分、

1寸是英制说法。4分管1\2"---管径12.5mm6分管3\4"---管径19mm付管1"--- 管径25.4mm

二、 换算方法：

1.4分管是G1/2英寸的俗称。

2.工程上管子的公称尺寸表示它的内径，这里表示内径 1/2英寸，在公制管中圆整

为 15mm

三、水管的4分、6分、1寸等指的是内径，大约15mm 20mn, 25mm 8分为一寸, 所以4分、6分管又称为1/2、3/4 ; 20mm对应4分管一般用于塑料管材，指的是管 材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一 个规格。

管径公制及英制对照表

DN(m m)公称内 NB( in ch)公称内 OD(mm)外 对应欧标内螺 俗称

径 径 径 纹

DN6 1/8 10

1分管

DN8 1/4 13.5

2分管

DN10 3/8 17

3分管

DN15 1/2 21.3 RP1/2 4分管

DN20 3/4 26.7 RP3/4 6分管

DN25 1 33.4 RP1 1寸管

DN32 1 1/4 42.2 RP1 1/4 1寸2

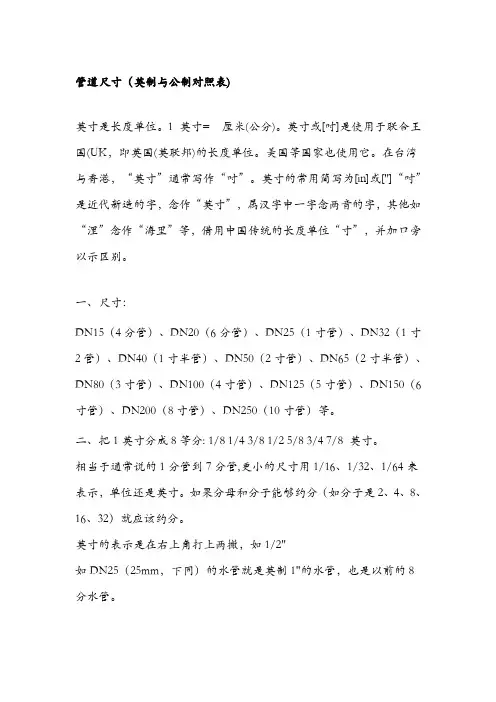

管道尺寸（英制与公制对照表)

英寸是长度单位。1 英寸= 厘米(公分)。英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。美国等国家也使用它。在台湾与香港，“英寸”通常写作“吋”。英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：

DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"

如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。 DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管

外径与DN，NB的关系如下：

公称管子尺寸(NPS)/in

公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150

公称管子尺寸(NPS)/in

公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200

管子规格及有关数据

公称直径 英 寸 外 径 近似内径 壁 厚 相当于无缝管 普厚/加厚

mm ＂ mm mm mm mm

15 4分 15 22

DN|英寸|公称外径对照

DN|英寸|公称外径之间的关系见下表：

俗称 英寸in. DN 公称外径mm

4分 1/2 15 φ20

6分 3/4 20 φ25

1寸 1 25 φ32

1寸2 11/4 32 φ40

1寸半 11/2 40 φ50

2寸 2 50 φ63

2寸半 21/2 65 φ75

3寸 3 80 φ90

4寸 4 100 φ110

5寸 5 125 φ140

6寸 6 150 φ160

8寸 8 200 φ219

10寸 10 250 φ273

12寸 12 300 φ325

压力管道标准规格

DN-公称直径 Ф－外径

大外径系列

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm ，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm， 小外径系列

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm

工程管径对照表

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

管径公制及英制对照表

DN(mm) 公称内径 NB(inch) 公称内径 OD(mm) 外径 对应欧标内螺纹 俗称

DN6 1/8 10 1分管

DN8 1/4 13.5 2分管

DN10 3/8 17 3分管

DN15 1/2 21.3 RP1/2 4分管

DN20 3/4 26.7 RP3/4 6分管

DN25 1 33.4 RP1 1寸管

DN32 1 1/4 42.2 RP1 1/4 1寸2

DN40 1 1/2 48.3 RP1 1/2 1寸半

DN50 2 60.3 RP2 2寸

DN65 2 1/2 73.0 RP2 1/2 2寸半

DN80 3 88.9 RP3 3寸

DN100 4 114.3 RP4 4寸

DN125 5 139.8 RP5 5寸

DN150 6 168.3 RP6 6寸

DN200 8 219.1 RP8 8寸
