埋地球阀球体表面Ni-P化学镀工艺探讨
- 格式:pdf
- 大小:229.36 KB
- 文档页数:3
化学镀镍磷合金工艺研究王孝镕顾慰中摘要化学镀镍磷合金由于其优良的性能在工业上得到了广泛应用。
为改进传统工艺所存在的不足,采用乳酸-柠檬酸混合络合剂体系研究了络合剂、温度、pH值及稳定剂对沉积速度的影响。
优选出一种最佳工艺。
该工艺稳定、沉积速度高、成本低,所得镀层平整、光亮、孔隙率低、硬度高,具有很好的应用价值。

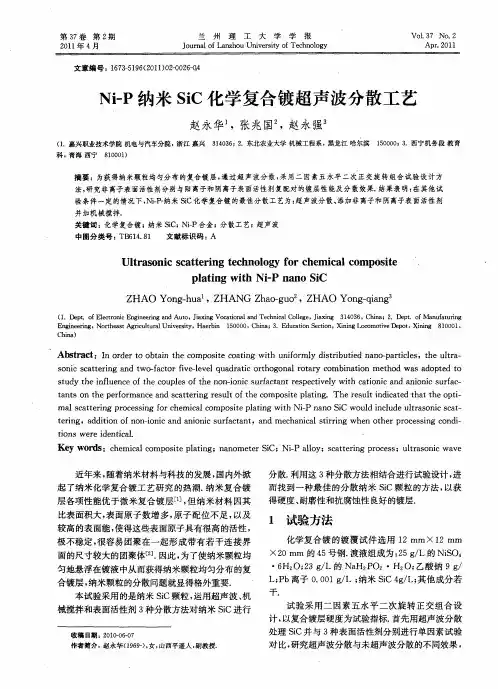

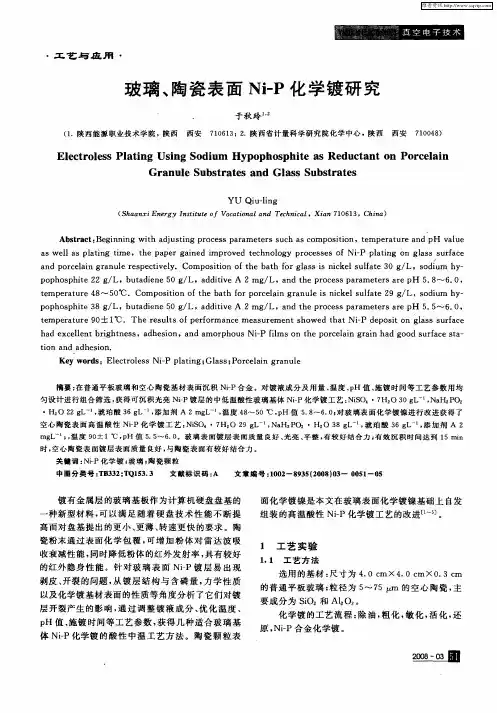

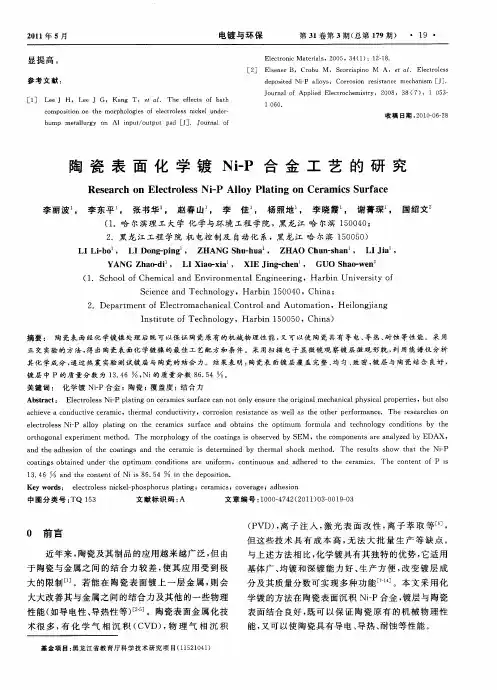

关键词: 化学镀镍磷合金Study of Electroless Nickel-Phosphorus Plating ProcessWANG Xiaorong GU WeizhongAbstract: Electroless nickel-phosphorus alloy deposits have been widely adopted in industries for theirexcellent properties. In view of the weaknesses of traditional techniques, acidic system with mixed complexant of latic acid and sodium citrate was adopted. The effect of complexant, temperature, pH value and stabilizer on deposition rate was studied. A process has been optimized with strengths such as high stability, fast plating rate, low cost, smooth and bright deposits, low porosity and high hardness.Keywords: electroless plating, nickel-phosphorus1 引言化学镀镍磷含金由于其优良的耐磨、耐蚀、磁屏蔽性以及适用于各种材料(包括非金属材料)的复杂零件的施镀,已广泛应用于航空、航天、电子、石油和化工等工业。
云南大学学报(自然科学版) 2002,24(1A):189~192CN53-1045/N ISSN0258-7971 Journal of Yunnan U niversityΞQ235钢表面化学镀Ni-P合金的工艺和耐蚀性研究闫 洪1,杜 强1,邓之福1,赵有才1,赵云江2(1.昆明冶金研究院重点实验室,云南昆明 650031;2.云南省冶金集团总公司,云南昆明 650000)摘要:在Q235钢表面进行了Ni-P合金的化学镀,以提高Q235钢的耐蚀性.结果表明,化学镀Ni-P合金可以显著提高Q235钢在盐酸、硫酸和氢氧化钠溶液中的耐蚀性.关键词:化学镀Ni-P合金;Q235钢;耐蚀性中图分类号:TG174.44 文献标识码:A 文章编号:0258-7971(2002)1A-0189-04 化学镀Ni-P合金作为一种新型工程材料已经得到广泛应用,尤其在西方工业化国家应用十分普遍,是发展速度最快的表面处理工艺之一[1,2].由于化学镀镍具有抗腐蚀性、高硬度、高耐磨减摩性、镀层光洁致密、孔隙少、工艺简单、容易操作等优点,加之其覆盖层厚度均匀,能满足精密尺寸的要求;无论零件形状多么复杂,只要能与化学镀镍溶液相接触,就能获得厚度均匀的镀层,而且可根据需要制备出不同厚度的镀层.因此使化学镀Ni-P合金成为各种材料、机械设备的最好保护方法和措施,在许多工程技术领域作为金属材料表面的功能性镀层.目前,化学镀Ni-P合金已应用于航空、航天、汽车、化工、电子计算机、石油天然气和军事等工业领域[3].这项技术的关键在于如何有效的改进镀制工艺和提高镀层性能.为此,我们经过大量的试验,开发出一种新型的非晶态化学镀Ni-P合金工艺,极大的提高了Q235钢表面在酸性和碱性介质中的耐腐蚀性.1 实验方法试验采用Q235钢做基体材料.样品的尺寸为60mm×25mm×1.5mm.具体施镀工艺流程是:化学除油→水洗→酸蚀→水洗→化学镀→水洗→干燥镀液的组成及工艺条如下:硫酸镍 5~40g/L次亚磷酸钠 10~45g/L络合剂 25mg/L添加剂 18mg/Lp H值 4.2~5.2温度 75~96℃装载量 0.32dm2/L试验所用的试剂均为分析纯,用蒸馏水配制镀液.将化学镀Ni-P合金的试片采用全浸腐蚀试验法进行耐蚀性实验,并与Q235钢做了对比.待测试片经化学除油后称重,分别浸入50mL/L HCl 溶液、100mL/L H2SO4溶液和20g/L NaOH溶液中浸泡48h,经过水洗和无水乙醇去除腐蚀产物后,置于100℃烘箱中干燥15min,用TG729B型分析天平称重并按下列公式计算腐蚀速度[4]:V=m0-m tS tV:腐蚀速度,mg/cm2・h;m0:腐蚀试验前金属质量,mg;m t:腐蚀试验后并去除腐蚀产物的金属质量,mg;S:试样的腐蚀面积,cm2;t:腐蚀试验时间,h.Ni-P合金镀层的成分由EDA-9100型电子探针分析测定,在ASM-SX型扫电子显微镜下观察Ni-P镀层与Q235钢基体的结合情况,用日本理学3015型X射线衍射仪对化学镀Ni-P合金和Q235钢的组织结构进行分析.2 试验结果分析及讨论2.1 镀液成分和工艺条件2.1.1 硫酸镍的影响 硫酸镍是镀液中的主盐,是镀层中镍的来源.如图1所示,当硫酸镍浓度从5g/L变化到20g/L时,随着硫酸镍浓度的增加,Ξ收稿日期:2001-11-15基金项目:云南省自然科学基金资助项目(2000E0100M).镀层的沉积速度增大,在硫酸镍浓度为20g/L 时,沉积速度达到最大值.当硫酸镍浓度超过20g/L 时,沉积速度随硫酸镍浓度的升高而缓慢下降,为保证镀液有较好的稳定性,硫酸镍浓度应在20g/L 时为好.2.1.2 次亚磷酸钠的影响 次亚磷酸钠的作用是通过催化脱氢,提供活泼的新生态氢原子,把镍离子还原成金属镍.与此同时,使镀层中含有磷,形成镍磷合金镀层.图2是次亚磷酸钠对沉积速度的影响,随着次亚磷酸钠浓度的升高,沉积速度增大,当浓度为24g/L 时,出现极限沉积速度;而次亚磷酸钠浓度在24g/L 以上时,沉积速度降低.如果,次亚磷酸钠浓度过高,就会使镀液稳定性下降,易于沉淀,镀层表面质量变差.因此,次亚磷酸钠浓度应维持在24g/L 左右.2.1.3 镀液p H 值的影响 高的p H 值将有利于H 2PO -2的催化脱氢,得到较高的沉积速度.如图3所示,随着p H 值的升高,沉积速度明显增大;当p H 值大于4.8时,沉积速度变化不大,所以,实验中的p H 值应选择4.6.2.1.4 镀液温度的影响 施镀温度对沉积速度有直接影响,从图4可以看出,温度低于85℃时,沉积速度较慢,温度高于85℃时,随着温度的升高,沉积速度急剧增加,但实验中发现,温度高于96℃时,镀液稳定性降低,所以施镀温度一般控制在88~95℃之间,我们选择92℃.图1 硫酸镍浓度对沉积速度的影响图2 次亚磷酸钠对沉积速度的影响图3 镀液pH 值对沉积速度的影响图4 镀液温度对沉积速度的影响 通过以上试验证明,最佳镀液组成及工艺条件为:硫酸镍 20g/L 次亚磷酸钠 24g/L 络合剂 25mg/L 添加剂 18mg/L p H 值 4.6温度 92℃装载量 0.32dm 2/L由电子探针测定化学镀Ni -P 合金的成份是:Ni :91.4%,P :8.6%. 2.2 化学镀Ni -P 合金的组织结构和性能2.2.1 镀层的组织结构 图5为扫描电镜的分析试验结果,从图中可以看出,Ni -P 合金镀层与Q235钢基体结合良好,镀层平整且呈均匀致密的层状组织.用X 射线衍射仪进行的分析表明,如图6所示在镀态情况下,化学镀Ni -P 合金在衍射角45°处出现了拓宽了的漫散分布衍射峰,说明镀层是明显的非晶态结构.而Q235钢的X 射线衍射图中的衍射峰比较尖锐,还出现了[110],[200]和[211]晶面衍射峰,说明Q235钢完全是晶体结构.91云南大学学报(自然科学版) 第24卷图5 Ni -P 镀层与Q 235钢基体的结合情况(SE ×500)图6 Ni -P 合金镀层与Q 235钢基体的X 射线衍射图2.2.2 镀层的结合力 采用热震试验和锉刀试验等镀层结合强度的定性测试方法测定镀层的结合力[5].将镀有Ni -P 镀层的试样先在300℃的加热炉中保温1h ,然后取出试样放入室温的水中淬火,Ni -P 合金镀层没有产生起泡和剥落.另外,将试样夹在台钳中,用锉刀与镀层呈450,锉去非主要表面,露出Q235钢基体和Ni -P 镀层界面后,没有发现镀层起皮现象.从两种结合强度定性测试方法的试验结果可以看出,化学镀Ni -P 合金与Q235钢基体结合牢固.2.2.3 镀层的耐蚀性 将Ni -P 合金镀层和Q235钢的试样,分别置于盐酸、硫酸和氢氧化钠溶液中,在室温下进行腐蚀试验,结果见表1.从表1可以看出,Ni -P 合金镀层在氢氧化钠溶液中的抗蚀性极强,根本不受腐蚀;Q235钢在氢氧化钠溶液中的腐蚀速度是:4.17×10-3mg/(cm 2・h ).在盐酸和硫酸溶液中,由于Ni -P 合金镀层是非晶态结构,它不具有晶态合金中晶相组织,因此,它无法构成腐蚀微电池,同时,Ni -P 非晶态合金的耐蚀性明显优于晶态Q235钢.在50mL/L HCl 溶液中,Ni -P 合金镀层的腐蚀速度是0.0625mg/(cm 2・h ),Q235钢的腐蚀速度为1.8157mg/(cm 2・h ),Ni -P 合金镀层的耐蚀性比Q235钢高29倍;而在100mL/L 硫酸溶液中,Ni -P 合金镀层的腐蚀速度是0.38mg/(cm 2・h ),Q235钢的腐蚀速度是7.718mg/(cm 2・h ),Ni -P 合金镀层的耐蚀性是Q235钢的20倍.表1 Ni -P 合金镀层和Q 235钢在各种腐蚀介质中的全浸腐蚀试验结果腐蚀速度/(mg ・cm -2・h -1)50mL/L HCl100mL/L H 2SO 420g/L NaOHNi -P 合金镀层0.06250.380Q235钢1.81577.7184.17×10-3 非晶态Ni -P 合金镀层具有高耐腐蚀性的另一个原因,是由于它容易在表面形成钝化膜,在Ni -P 合金镀层中,元素P 在合金形成钝化膜的过程中能提高合金本身的反应活性,导致膜元素的富集,从而提高合金的钝化能力[6,7].此外,由于P 的共析使Ni -P 合金镀层在腐蚀介质中形成了起钝化作用的磷化膜,该磷化膜比纯镍的钝化膜更稳定[8],因此,Ni -P 镀层表现出优良的抗蚀性.3 结 论(1)采用优选出的化学镀镍工艺,能制备出具有非晶态结构的Ni -P 合金镀层.镀层光亮致密,与基体结合力好.(2)Ni -P 非晶态合金镀层在盐酸、硫酸和氢氧化钠溶液中的耐腐蚀性相当好,大大优于Q235钢.191第1A 期 闫 洪等:Q235钢表面化学镀Ni -P 合金的工艺和耐蚀性研究(3)Ni-P镀层的耐蚀性与镀层的非晶态结构及镀层表面所形成的钝化膜和磷化膜有关.[参 考 文 献][1] HAJDU J,ZABROCKY S.The future of electrolessnickel metal finishing[J].2000.98(5):42—46.[2] RIDEL W.化学镀镍[M].罗守富译.上海:上海交通大学出版社,1996.[3] 闫 洪.现代化学镀镍和复合镀新技术[M].北京:国防工业出版社,2001.[4] 曲敬信,汪泓宏.表面工程手册[M].北京:化学工业出版社,1998.[5] G B/T13913-1992,自催化镍磷镀层,技术要求和试验方法[S].[6] 王克武,罗邦容.磷含量在化学镀层中对其性能的影响[J].表面技术,1996,25(5):15—18.[7] RAJAM D K.Phos phorus content and heat treat treat2ment effects on the corrosion resistance of electroless nickel[J].Plating and Surface Finishing1990,77(9):63—66.[8] 李 春.非晶态镀层的进展[J].电镀与精饰,1996,18(4):63—66.Study on Process and Corrosion Resistanceof Electroless Plated Ni-P Alloy on Q235SteelYAN Hong,DU Qiang,DEN G Zhi2fu,ZHAO Y ou2cai(Kunming Metallurgy Research Institute,Yunnan650031,China)Abstract:The article studied on electroless plated Ni-P alloy on the surface of Q235steel for improving the corrosion resistance of the materials.The results showed that corrosion resistance of Q235steel in HCl, H2SO4,NaOH solution were increased after electroless plating Ni-P alloy.K ey w ords:electroless plating Ni-P alloy;Q235steel;corrosion resistance 33333333333333333333333333333333333333 (上接第188页)[参 考 文 献][1] 赵 斌,刘志杰,蔡梦军,等.超细铜粉的水合肼还原法制备及其稳定性研究[J].华东理工大学学报,1997,23(3):371—377.[2] 郑精武,姜力强.铜粉的电解工艺制备研究[J].材料科学与进展,2000,11:101—104.[3] 胡荣泽.粉末颗粒和孔隙测量[M].北京:冶金工业出版社,1982.Study on Grain Diameter and Morphology of Copper PowderCHEN Li,LOU Bai2yang,ZHEN G Xiao2hua(College of Mechanical&Electrical Engineering,Zhejiang University of Technology,Hangzhou310032,China)Abstract:The grain diameter and morphology of copper powder,made respectively by chemic replace2 ment,mechanical milling and electrolyze methods,are studied with SEM.The effects of the preparing tech2 niques on grain diameter and morphology of copper powder are discussed.K ey w ords:copper powder;grain diameter;morphology291云南大学学报(自然科学版) 第24卷。
化学镀工艺化学镀,又称为无电解镀。
因为在工件施镀的过程中,虽说有电子转移,但无须外接电源,工件表面镀层完全是靠化学氧化还原反应实现的。
化学镀是指在无外加电流的状态下,利用一种合适的还原剂,使镀液中的金属离子还原并沉积在基体表面上的化学还原过程。
或者说,化学镀是将零件浸入到溶液中在催化剂的作用下在表面发生的金属的沉积,是一个在界面上发生的催化沉积的过程。
因此和电镀不同,化学镀过程不需要整流电源和阳极。
金属沉积仅在零件表面上进行,电子是通过溶解于溶液中的化学还原剂提供的。
完成化学镀的过程有三种方式:(1)置换沉积利用被镀金属的电位比沉积金属负,将沉积金属离子从溶液中置换在工件表面上。
其化学反应可表述为Me1+Me2n+→Me2+Me1m+溶液中金属离子被还原沉积的同时,伴随着基体金属的溶解,当基体金属表面被沉积金属完全覆盖时,反应即自动停止。
所以,采用这种方法得到的镀层非常薄。
(2)接触沉积利用电位比被镀金属高的第三金属与被镀金属接触,让被镀金属表面富积电子,从而将沉积金属还原在被镀金属表面。
其化学反应实际上与置换沉积相同,只是Me,不是基体金属,而是第三金属。
其缺点是第三金属离子会在溶液中积累。
(3)还原沉积利用还原剂被氧化时释放出的自由电子,把沉积金属还原在镀件表面;其反应过程可表述为:Me n++Re→Me+OX式中Me——沉积金属;Re——表示还原剂;0X——表示氧化剂。
一般意义上的化学镀是指这种还原沉积化学镀。
它只在具有催化作用的表面上发生。
如果沉积金属(如镍:铜等)本身就是反应的催化剂,该化学镀过程就称为自催化化学镀,它可以得到所需的镀层厚度。
如果在催化表面上沉积的金属本身不能作为反应的催化剂,一旦催化表面被沉积金属覆盖,沉积反应就会自动终止,所以只能获得有限厚度的镀层.化学镀可以在金属、半导体和非导体材料上直接进行,由于没有电流分布的问题,在复杂零件表面可以获得厚度均匀、孔隙率低、对深孔或形状复杂的零件具有很好覆盖能力的镀层。

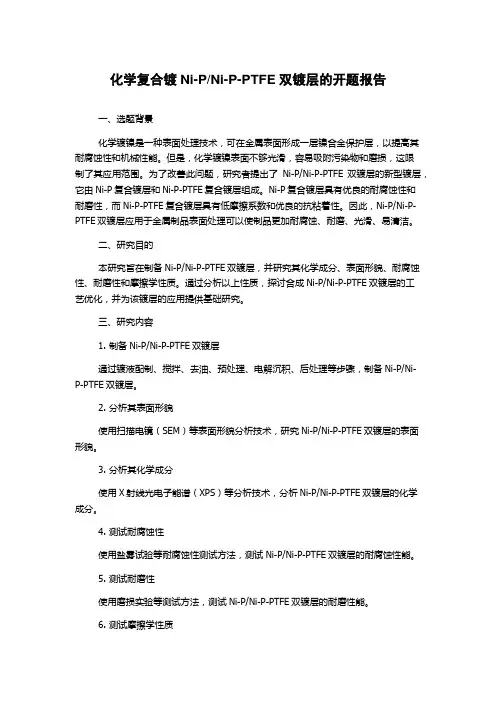

化学复合镀Ni-P/Ni-P-PTFE双镀层的开题报告一、选题背景化学镀镍是一种表面处理技术,可在金属表面形成一层镍合金保护层,以提高其耐腐蚀性和机械性能。
但是,化学镀镍表面不够光滑,容易吸附污染物和磨损,这限制了其应用范围。
为了改善此问题,研究者提出了Ni-P/Ni-P-PTFE双镀层的新型镀层,它由Ni-P复合镀层和Ni-P-PTFE复合镀层组成。
Ni-P复合镀层具有优良的耐腐蚀性和耐磨性,而Ni-P-PTFE复合镀层具有低摩擦系数和优良的抗粘着性。
因此,Ni-P/Ni-P-PTFE双镀层应用于金属制品表面处理可以使制品更加耐腐蚀、耐磨、光滑、易清洁。
二、研究目的本研究旨在制备Ni-P/Ni-P-PTFE双镀层,并研究其化学成分、表面形貌、耐腐蚀性、耐磨性和摩擦学性质。
通过分析以上性质,探讨合成Ni-P/Ni-P-PTFE双镀层的工艺优化,并为该镀层的应用提供基础研究。
三、研究内容1. 制备Ni-P/Ni-P-PTFE双镀层通过镀液配制、搅拌、去油、预处理、电解沉积、后处理等步骤,制备Ni-P/Ni-P-PTFE双镀层。
2. 分析其表面形貌使用扫描电镜(SEM)等表面形貌分析技术,研究Ni-P/Ni-P-PTFE双镀层的表面形貌。
3. 分析其化学成分使用X射线光电子能谱(XPS)等分析技术,分析Ni-P/Ni-P-PTFE双镀层的化学成分。
4. 测试耐腐蚀性使用盐雾试验等耐腐蚀性测试方法,测试Ni-P/Ni-P-PTFE双镀层的耐腐蚀性能。
5. 测试耐磨性使用磨损实验等测试方法,测试Ni-P/Ni-P-PTFE双镀层的耐磨性能。
6. 测试摩擦学性质使用摩擦实验等测试方法,测试Ni-P/Ni-P-PTFE双镀层的摩擦学性质。
四、研究意义该研究的结果能够指导金属制品表面处理中Ni-P/Ni-P-PTFE双镀层的应用。
双镀层具有优良的耐腐蚀性、耐磨性、光滑性和抗粘着性,能有效提高金属制品的品质和性能,满足工业应用的需求。
化学镀镍及其原理 This manuscript was revised on November 28, 2020化学镀镍及其原理目录:1化学镀2化学镀镍3化学镀镍的化学反应4化学镀镍的热动力学5化学镀镍的关键技术6化学镀镍中应注意的问题7化学镀镍的应用一化学镀概括:化学镀是一种新型的金属表面处理技术,该技术以其工艺简便、节能、环保日益受到人们的关注。
化学镀使用范围很广,镀金层均匀、装饰性好。
在防护性能方面,能提高产品的耐蚀性和使用寿命;在功能性方面,能提高加工件的耐磨导电性、润滑性能等特殊功能,因而成为全世界表面处理技术的一个发展。
详解:化学镀[1](Electroless plating)也称无电解镀或者自催化镀(Auto-catalyticplating),是在无外加电流的情况下借助合适的还原剂,使镀液中金属离子还原成金属,并沉积到零件表面的 1 种镀覆方法。
化学镀技术是在金属的催化作用下,通过可控制的氧化还原反应产生金属的沉积过程。
与电镀相比,化学镀技术具有镀层均匀、针孔小、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点。
另外,由于化学镀技术废液排放少,对环境污染小以及成本较低,在许多领域已逐步取代电镀,成为一种环保型的表面处理工艺。
目前,化学镀技术已在电子、阀门制造、机械、石油化工、汽车、航空航天等工业中得到广泛的应用。
原理(简称化学镀)技术的原理是:化学镀是一种不需要通电,依据氧化还原反应原理,利用强还原剂在含有金属离子的溶液中,将金属离子还原成金属而沉积在各种材料表面形成致密镀层的方法。
化学镀常用溶液:化学镀银、镀镍、镀铜、镀钴、镀镍磷液、镀镍磷硼液等。
目前以次亚磷酸盐为还原剂的化学镀镍的自催化沉积反应,已经提出的理论有“原子氢态理论”、“氢化物理论”和“电化学理论”等。
在这几种理论中,得到广泛承认的是“原子氢态理论”。
二化学镀镍概念:通过电解或化学方法在金属或某些非金属上镀上一层镍的方法,称为镀镍。
1 绪论1.1引言轮胎模具是轮胎硫化过程中所使用的重要工艺装备,它的优劣直接影响着轮胎外在质量,甚至使用寿命及安全性能。
目前比较常用的汽车轮胎模具为载重胎和乘用胎子午线轮胎活络模具。
由于轮胎模具使用及存放不合理, 铸钢材料的轮胎模具易与周围介质发生化学及电化学作用,而破坏其表面, 使轮胎模具表面腐蚀。
其结果易造成轮胎外观麻面,不平等缺陷,使轮胎质量下降。
目前乘用胎模具的花纹圈部分采用低压精密铸造技术生产,其材料为铝镁合金,这种料表面硬度相对较低,抗腐蚀性、耐磨性差,因此增加乘用胎模具花纹圈表面强度对提高模具整体质量意义重大。
本课题研究的是化学镀Ni-B-PTFE合金镀层的工艺与性能,通过在乘用胎模具表面进行化学镀处理,从而有效提高工件表面质量和表面硬度、耐磨性、耐蚀性,提高模具使用寿命。
1.2化学镀1.2.1化学镀的概述工业现代化的发展,对各种设备零部件表面性能的要求越来越高,特别是在高速度、高温、高压、重载、腐蚀介质等条件下工作的零件,其材料的破坏通常是从表面开始的。
表面的局部损坏,又往往会造成整个零件的失效,最终导致设备的停产。
因而,提高材料表面性能,能有效延长其使用寿命、节约资源、减少污染、提高生产力。
表面处理技术能够以多种方法制备出优于本体材料性能的表面功能镀层,以一般为几微米到几毫米的厚度,使零件具有比本体材料更高的耐磨、耐蚀、耐高温等性能。
化学镀(electroless plating)是通过溶液中适当的还原剂使金属离子在金属表面的自催化作用下还原进行的金属沉积过程,也叫无电解电镀、自催化镀。
化学镀过程实质是化学氧化还原反应,有电子转移、无外电源的化学沉积过程。
化学镀技术由于工艺简单、成本低廉、镀层均匀、与基体结合力好等优点,在表面处理技术中占有很重要的位置。
1.2.2化学镀的特点化学镀具有以下特点:(1)化学镀镀层分散力好,无明显的边缘效应,镀层厚度均匀,因而适合形状复杂工件表面施镀。
化学镀镍ENP 工艺介绍化学镀镍(ENP)工艺介绍2010-07-11 15:36 ENP(Electroless Nickel plating)工艺是一种用非电镀(化学)的方法,在零部件表面沉镀出十分均匀、光亮、坚硬的镍磷硼合金镀层的先进表面处理工艺。
它兼有高匀性、高结合强度、高耐磨性、高耐腐蚀性和无漏镀缺陷及仿真性极好六大优点,其综合性能优于电镀铬。
在很多环境介质中甚至比不锈钢更耐腐蚀,用来代替不锈钢可以降低工件成本。
在工艺方面,化学镀镍是靠化学方法形成镀层,不受零件形状和尺寸的限制,任何复杂形状的零件各部位镀层厚度均匀一致,施镀过程中厚度精度为±2μm,能够满足各种复杂精密部件的尺寸要求,而且镍合金镀层质密光滑,镀后无需任何加工,还可以反复修镀。
该技术是目前发达国家重点推广的表面处理新技术。
一、ENP的基本原理ENP的基本原理是以次亚磷酸盐为还原剂,将镍盐还原成镍,同时使金属层中含有一定的磷,沉淀的镍膜具有催化性,可使反应继续进行下去。
关于ENP的具体反应机理,目前尚无统一认识,现为大多数人所接受的原子氢态理论是:1、镀液在加热时,通过次亚磷酸根在水溶液中脱氢,而形成亚磷酸根,同时放出生态原子氢,即:H2PO2-+H2O→H2PO32-+H++2[H]2、初生态的原子氢吸附催化金属表面而使之活化,使镀液中的镍离子还原,在催化金属表面上沉积金属镍:Ni2++2[H]→Nio+2H+3、随着次亚磷酸根的分解,还原成磷:H2PO2-+[H]→H2O+OH-+Po镍原子和磷原子共同沉积而形成Ni-P合金,因此,ENP的基本原理也就是通过镀液中离子还原,同时伴随着次亚磷酸盐的分解而产生磷原子进入镀层,形成过饱和的Ni-P固溶体。
二、ENP工艺特点1、该工艺从原料到操作对环境无毒无污染,属于环保型表面处理工艺。
2、属于热化学镀,靠化学反应在零件表面生成镀层。
3、工艺独特,对任何复杂形状的零件,只要浸到镀液,就能获得各个部位完全均匀一致的镀层(彻底弥补了电镀工艺的漏镀缺陷)。
化学镀Ni-Cu-P合金镀层
镀液的组成和工艺条件
根据镀液温度,pH值对沉积速度及镀层中Ni、Cu、P百分含量的影响,考虑到既有较高的沉积速度,又使镀液较稳定,镀层中的铜、磷百分含量较高。
选择化学镀Ni一Cu一P镀液的配方和工艺条件如下:
硫酸镍(NiSO4·6H2O) 0.152mol/L
硫酸铜(CuSO4·5H2O) 4.0×10-3mol/L
次亚磷酸钠(NaH2PO2·H2O) 0.236mol/L
柠檬酸钠(Na3C6H5O7·2H2O) 0.136mol/L
醋酸铵(CH3 COONH4) 0.52mol/L
pH值(用氨水调) 6.5~8.5
温度70~90℃
由于铜的析出电位较正,很容易置换电位较负的铁原子,而优先在工件表面形成置换铜。
因此,要想获得Ni一Cu一P合金镀层,首先应抑制置换铜反应的发生。
此外,从合金的共沉积机理分析,为实现镍、铜离子的共沉积,还必须使镀液中的铜、镍两金属离子的析出电位接近。
显然,两者的目的是一致的,即都需降低铜的析出电位,由于镍与铁的标准电极电位很相近,所以,只要能使铜、镍两金属离子的析出电位相近,就不仅可以抑制置换铜反应的发生,而且还能实现铜、镍离子的共沉积。
为此,在化学液中加入铜盐和络合剂柠檬酸钠,可获得良好外观质量的Ni-Cu-P合金镀层.。
