高频振动器的工作原理一、高频振动器是由高频振动电机和高频变频柜组成。
二、高频振动电机是利用高速旋转电机带动两端偏心块产生离心距离、离心力，产生振动得到激振力和冲击力。
这样固定在模板上就产生高频共振。
三、高频振动电机的电源和高转速是由高频变频柜来提供，电源（380V）和高频率（0~150HZ），转速（0~11000转）。
四（1）、高频振动器的特点是体积小，激振力大（12KN），振频率高（150HZ /S）,振幅小（0.9~1.3mm），辐射范围大（1.2m~1.6m）。
砼流动性、可塑性增加。
这样构件密实度提高，成型快，质量大幅度提高。
（2）、振动效率高。
由于振频高、振幅小，在钢模板形变上消耗的能量少，这样会延长模板的使用寿命。
（3）、体积小，重量轻（仅21KG/台），又采用快速按装法，在模板上固定仅需一个螺栓即可使用，装卸一台仅需30秒，这样比使用普通外部式振动器节省振动器按装辅助时间75%。
（4）、该产品使用寿命是普通振动器的4倍以上，由于ZKF型振动器效故极大的提高了振动器的使用率极高，每次振动时间只需25~60秒即可。
寿命，减少了维修费用，降低了成本。
五、高频变频柜的工作原理（1）、高频变频柜是由电子变频机芯和部分电器原件共同组成。
（2）、电子变频器是把工业电源输入经过机芯里面的交流模块，交流电阻、电容和许多电器原件来逆变成直流模块输出，改变成所需要的频率和电压。
六、变频柜的特点：该公司DBP系列电子变频柜操作简单，有自我保护系统：过流、过压、过载保护，振动器的过载、断相保护系统及自我报警系统，这样大大降低了设备和振动器的损坏率和维修费用。
七、变频柜的使用方法（1）、变频柜的输入电源3ph/380v/50HZ（要求电压波动范围不超过±15%）。
202X年高频实验报告(一)单调谐回路谐振放大器一、实验目的1. 掌握单调谐回路的工作原理和谐振放大器的特点。
2. 能够熟练测量单调谐回路的谐振频率和带宽，并能够计算回路品质因数。
3. 能够使用单调谐回路组装谐振放大器，并观察其输出波形和增益特性。
二、实验原理1. 单调谐回路单调谐回路由电感L、电容C和电阻R串联而成，如下图所示：当串联谐振回路中的电感L、电容C和电阻R的数值满足以下条件时，回路将在某一频率处产生谐振现象，电压幅度将增大。
其中，L为电感，单位为亨，C为电容，单位为法拉，R为电阻，单位为欧姆。
谐振频率f0为：谐振频率f0与电感L和电容C有关，当L或C的数值改变时，谐振频率f0会相应改变。
谐振频率f0与电阻R有关，当电阻R变化时，谐振频率f0也会发生变化。
带宽BW为：品质因数Q为：品质因数Q与电阻R、电感L、电容C有关，当电阻R、电感L或电容C的数值改变时，品质因数Q也会发生变化。
2. 谐振放大器谐振放大器是一种利用谐振回路进行放大的电子电路，其基本原理为，将输入信号加到谐振回路的输入端，由于回路在谐振频率处有较大的放大，因此放大后的信号输出到输出端将比输入信号增加一个较大的幅度。
三、实验内容四、实验器材与设备1. 示波器2. 汽笛发生器3. 电感L4. 电容C5. 变阻器8. 喇叭9. 电源10. 万用表五、实验步骤1. 使用汽笛发生器产生一个频率为500Hz的信号。
2. 将信号输入到单调谐回路中，同时使用万用表测量回路的电压。
3. 调节变阻器的电阻，找到回路谐振频率。
4. 测量谐振频率f0，并记录下数值。
5. 测量谐振频率两侧的电压幅值，计算出回路的带宽BW，并记录下数值。
6. 计算回路品质因数Q，并记录下数值。
9. 使用示波器观察输出波形，并记录下输出幅度。
10. 测量谐振放大器的增益特性，即输入信号与输出信号之比的对数值，记录下数值。
11. 连接喇叭到谐振放大器输出端，观察喇叭的声音变化。
电动汽车充电站谐振现象及其分析随着电动汽车的普及，电动汽车充电站的需求也越来越大。
然而，在实际的使用中，电动汽车充电站中往往会出现谐振现象，给充电站的使用带来了一定的麻烦。
本文将对电动汽车充电站谐振现象及其分析进行讨论。
首先，谐振是什么？谐振是指在一定的外界条件下，电路中某些元件之间的电磁场能量来回地转化，直至达到最大的幅值。
当电路中的元件达到谐振时，电路中的电容和电感会不断存储和释放电磁能量，使得电路中所需的电能大大减少，从而导致电路的很好的响应和效率。
但如果谐振过程不加控制，那么电路中的电位差和电流就会变得非常大，导致电路烧坏。
在电动汽车充电站中，谐振现象可以被描述为由于直流电源和电动汽车电池之间的诱导电阻，导致电路中发生一定的交流电流干扰。
这种干扰通常以高频的形式出现，通常在几百kHZ到几MHZ之间。
在电动汽车充电站中，相位差变化导致了不同的电流/电压收获并影响了交流干扰问题。
因此，解决电动汽车充电站中的谐振现象是非常重要的。
解决电动汽车充电站中的谐振现象的方法主要有以下几个。
第一，使用隔离变压器。
隔离变压器能够隔离电源和电路之间的直接接触，可以有效地降低交流干扰。
通过增加谐振器的阻抗，可以减少其效应。
此外，隔离变压器还可以防止电流反冲，并具有电涌保护装置。
这种方法在技术上比较成熟，但是造价比较高。
第二，使用滤波器。
滤波器可以去除电源中的噪声，从而使电路的干扰减小，其工作原理是通过降低流入负载的交流噪声。
这种方法在维护和升级电路时更方便，建筑成本较低。
第三，改变充电器的工作频率。
为保证工作稳定性和高效性，充电器的工作频率通常处于50到100kHz之间。
通过改变工作频率，可以有效解决谐振现象，避免发生碰撞，从而提高充电站的产出和使用。
总之，在电动汽车充电站的设计和使用中，应注意谐振现象的存在，采取相应的措施加以解决。
通过使用隔离变压器、滤波器或改变充电器的工作频率等方法，可以有效地避免电动汽车充电站出现谐振现象，从而提高充电站的安全性和稳定性。

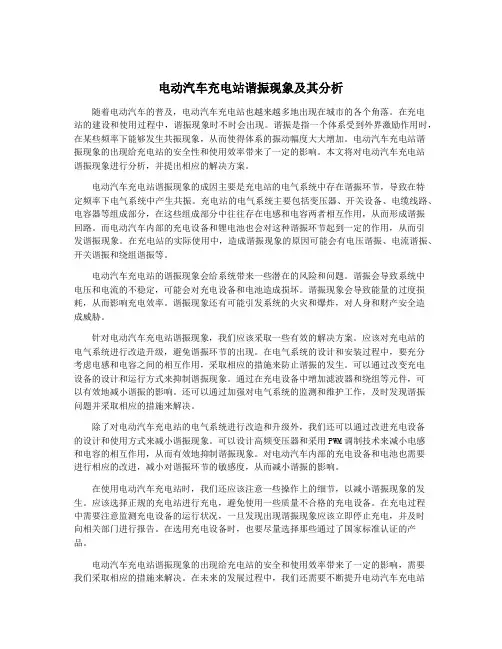

电动汽车充电站谐振现象及其分析随着电动汽车的普及，电动汽车充电站也越来越多地出现在城市的各个角落。
在充电站的建设和使用过程中，谐振现象时不时会出现。
谐振是指一个体系受到外界激励作用时，在某些频率下能够发生共振现象，从而使得体系的振动幅度大大增加。
电动汽车充电站谐振现象的出现给充电站的安全性和使用效率带来了一定的影响。
本文将对电动汽车充电站谐振现象进行分析，并提出相应的解决方案。
电动汽车充电站谐振现象的成因主要是充电站的电气系统中存在谐振环节，导致在特定频率下电气系统中产生共振。
充电站的电气系统主要包括变压器、开关设备、电缆线路、电容器等组成部分，在这些组成部分中往往存在电感和电容两者相互作用，从而形成谐振回路。
而电动汽车内部的充电设备和锂电池也会对这种谐振环节起到一定的作用，从而引发谐振现象。
在充电站的实际使用中，造成谐振现象的原因可能会有电压谐振、电流谐振、开关谐振和绕组谐振等。
电动汽车充电站的谐振现象会给系统带来一些潜在的风险和问题。
谐振会导致系统中电压和电流的不稳定，可能会对充电设备和电池造成损坏。
谐振现象会导致能量的过度损耗，从而影响充电效率。
谐振现象还有可能引发系统的火灾和爆炸，对人身和财产安全造成威胁。
针对电动汽车充电站谐振现象，我们应该采取一些有效的解决方案。
应该对充电站的电气系统进行改造升级，避免谐振环节的出现。
在电气系统的设计和安装过程中，要充分考虑电感和电容之间的相互作用，采取相应的措施来防止谐振的发生。
可以通过改变充电设备的设计和运行方式来抑制谐振现象。
通过在充电设备中增加滤波器和绕组等元件，可以有效地减小谐振的影响。
还可以通过加强对电气系统的监测和维护工作，及时发现谐振问题并采取相应的措施来解决。
除了对电动汽车充电站的电气系统进行改造和升级外，我们还可以通过改进充电设备的设计和使用方式来减小谐振现象。
可以设计高频变压器和采用PWM调制技术来减小电感和电容的相互作用，从而有效地抑制谐振现象。
电路中的谐振现象电路是现代科技领域不可或缺的一部分，我们的日常生活中有许多设备和工具都依赖于电路的正常运作。
而在电路中，谐振现象是一种常见而又有趣的现象，它影响着电路的性能和稳定性。
让我们一起来探索电路中的谐振现象吧。
首先，为了理解谐振现象，我们需要了解什么是谐振。
谐振是指某一系统在受到外力作用后，达到某种平衡状态的现象。
在电路中，谐振发生在由电感和电容元件组成的谐振电路中。
谐振电路一般包括一个电感、一个电容和一个电阻。
一种常见的谐振电路是LC谐振电路，它由一个电感和一个电容串联而成。
当外加交流电源接入LC谐振电路时，谐振频率会引起电路中电感和电容之间的能量交换。
这种能量交换会导致电压和电流的振荡。
当振荡达到最大值时，我们说谐振现象发生了。
LC谐振电路的谐振频率可以通过公式f=1/(2π√(LC))计算得出。
其中，f代表谐振频率，L代表电感，C代表电容。
通过这个公式，我们可以看出，电感和电容的数值决定了谐振频率的大小。
谐振频率越高，电路中的振荡速度就越快。
谐振电路不仅仅是理论上的概念，它在实际应用中也起到了重要的作用。
例如，在无线电通信中，天线往往使用LC谐振电路来选择特定的频率进行信号传输。
这样可以提高通信的稳定性和效率。
此外，谐振电路还常用于音频放大器、调谐器和滤波器等电路中。
除了LC谐振电路外，RLC谐振电路也是一种常见的谐振电路。
RLC谐振电路由一个电感、一个电容和一个电阻串联而成。
电阻在这种电路中起到了阻尼作用，可以控制振荡的幅度和衰减速度。
由于电阻存在，RLC谐振电路的谐振现象对外界干扰更加抗干扰。
谐振现象不仅仅发生在串联谐振电路中，还可以在并联谐振电路中观察到。
并联谐振电路是由一个电感、一个电容和一个电阻并联而成。
并联谐振电路在电路设计中也有广泛的应用，例如功率因数校正电路和变频器等。
总之，电路中的谐振现象是一个令人着迷的话题。
通过了解谐振的概念和谐振电路的工作原理，我们可以更好地理解电路中的振荡现象。

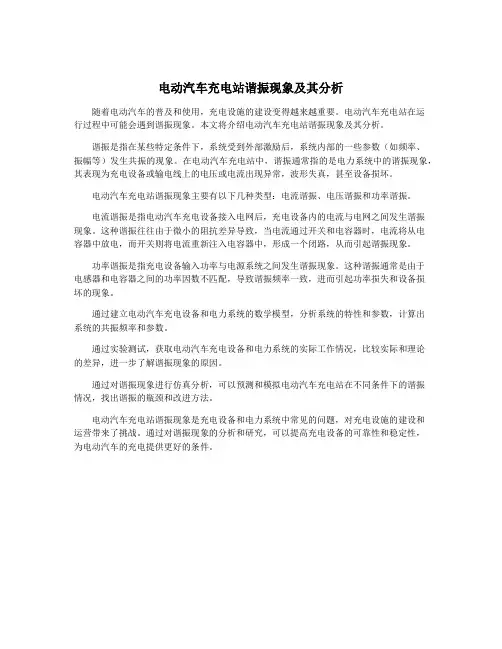

电动汽车充电站谐振现象及其分析随着电动汽车的普及和使用，充电设施的建设变得越来越重要。
电动汽车充电站在运行过程中可能会遇到谐振现象。
本文将介绍电动汽车充电站谐振现象及其分析。
谐振是指在某些特定条件下，系统受到外部激励后，系统内部的一些参数（如频率、振幅等）发生共振的现象。
在电动汽车充电站中，谐振通常指的是电力系统中的谐振现象，其表现为充电设备或输电线上的电压或电流出现异常，波形失真，甚至设备损坏。
电动汽车充电站谐振现象主要有以下几种类型：电流谐振、电压谐振和功率谐振。
电流谐振是指电动汽车充电设备接入电网后，充电设备内的电流与电网之间发生谐振现象。
这种谐振往往由于微小的阻抗差异导致，当电流通过开关和电容器时，电流将从电容器中放电，而开关则将电流重新注入电容器中，形成一个闭路，从而引起谐振现象。
功率谐振是指充电设备输入功率与电源系统之间发生谐振现象。
这种谐振通常是由于电感器和电容器之间的功率因数不匹配，导致谐振频率一致，进而引起功率损失和设备损坏的现象。
通过建立电动汽车充电设备和电力系统的数学模型，分析系统的特性和参数，计算出系统的共振频率和参数。
通过实验测试，获取电动汽车充电设备和电力系统的实际工作情况，比较实际和理论的差异，进一步了解谐振现象的原因。
通过对谐振现象进行仿真分析，可以预测和模拟电动汽车充电站在不同条件下的谐振情况，找出谐振的瓶颈和改进方法。
电动汽车充电站谐振现象是充电设备和电力系统中常见的问题，对充电设施的建设和运营带来了挑战。
通过对谐振现象的分析和研究，可以提高充电设备的可靠性和稳定性，为电动汽车的充电提供更好的条件。
谐振的应用原理什么是谐振谐振是指系统在某个特定频率下能够产生共振的现象。
当外力的频率与系统的固有频率相等或接近时，系统会发生共振现象，能量传递效率最高，振幅达到最大。
谐振的应用谐振在许多领域中都有重要的应用，以下列举了一些谐振的应用：1.振动传感器：谐振经常被用作传感器，通过监测共振频率来测量振动或压力等物理量。
例如，在汽车中使用的速度传感器就是基于谐振原理工作的。
2.无线通信：调频收音机、电视机和手机等无线通信设备利用谐振来选择特定的频率。
当发送的射频信号与接收器的谐振频率匹配时，信号最容易传输。
3.音乐乐器：乐器中的弦、管道和膜等元件都可以利用谐振产生特定的音调。
乐器能够通过调整不同频率的共振来产生不同的音高。
4.电子滤波器：谐振器可以用作电子滤波器，通过选择特定的频率和带宽可以滤除不需要的频率成分，用于信号处理或通信应用。
5.光学仪器：激光器和光纤通信系统等光学设备中经常使用谐振腔来放大和调制光信号。
6.医疗诊断：超声波成像用谐振来产生和接收声波信号，以便在医疗诊断中获得高分辨率的图像。
谐振原理的基本概念谐振是由外力与系统自身固有频率相互作用产生的，系统在受到外力驱动的情况下会发生振荡。
以下是谐振原理的基本概念：•固有频率：系统的固有频率是指在没有外力作用下，系统能够自发振动的频率。
每个具体的系统都有自己的固有频率。
•阻尼：阻尼是指系统受到外力驱动后，能量逐渐耗散或衰减的现象。
分为欠阻尼、临界阻尼和过阻尼三种情况。
•共振：共振是指外力驱动下系统振幅达到最大的状态，此时能量传递效率最高。
谐振的应用案例1. 振动传感器振动传感器是应用谐振原理的典型例子之一。
传感器通常包含一个谐振器，当受到振动作用时，谐振频率会发生变化。
通过测量谐振频率的变化，可以确定物体的振动强度或压力。
例如，在汽车上安装的速度传感器就利用谐振原理来测量车轮的转速。
传感器中的谐振器与车轮连接，当车轮转动时，谐振器会受到振动作用，谐振频率会发生变化。

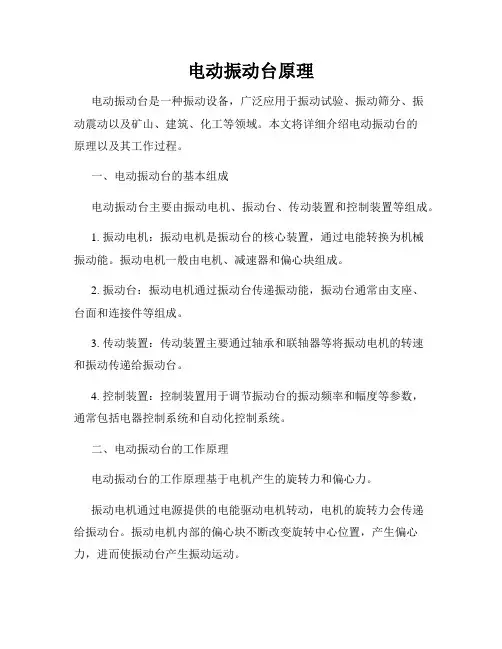

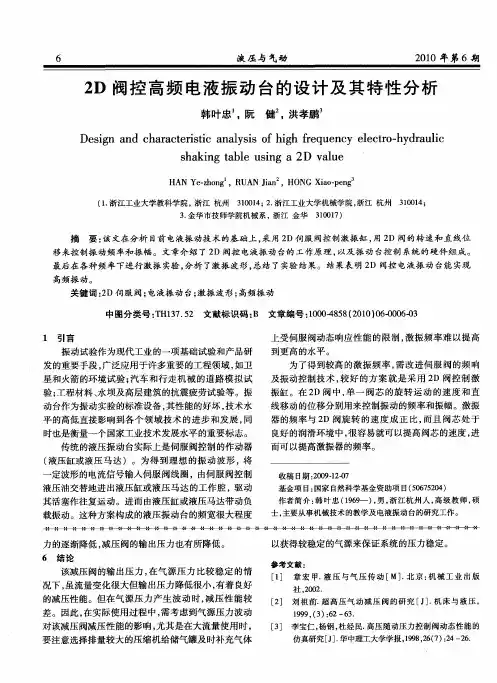

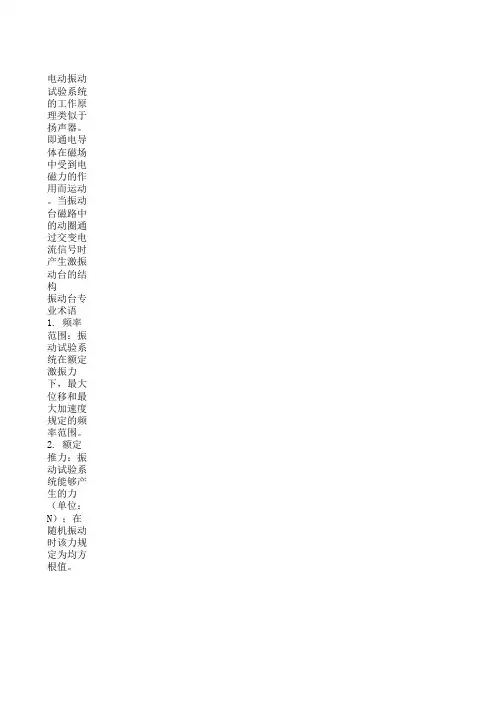

电动振动台原理电动振动台是一种振动设备，广泛应用于振动试验、振动筛分、振动震动以及矿山、建筑、化工等领域。
