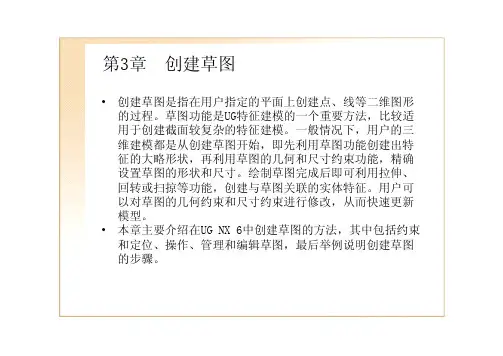

第1章建立草图工作平面1.1 本章重点在UG中，草图（Sketch）参数化设计的一个重要工具，也是创建3D 图形的重要步骤。
在产品设计，用户可以先通过绘图工具快绘制出一个大略的草图曲线，然后通过约束(Constraint)以及其他相关的操作，定义、更改造型的外型尺寸，使其成为所谓的“参数化曲线”。
草图是实体模型AutoCAD 中的核心基础，而在草图中约束又是草图的关键。
约束(Constraint)分为尺寸约束（Dimensional）和几何约束（Geometric）。
通过添加尺寸约束和几何约束来表达设计者的设计意图，并可以进行参数化尺寸及相关联的驱动，既当草图被修改时，与之相关联的实体将自动更新，所以草图图形可以对实体造型进行有效的精确控制。
本章的重点，是使用户在掌握绘制草图曲线的基本操作的基础上，掌握及熟练使用UG草图约束、定位及草图管理功能。
1.2 学习目的本章的学习目的是掌握草图约束、定位以及草图管理等功能，具体为：（1）在绘制出草图的大略形状后，以尺寸约束（Dimensional）和几何约束（Geometric）正确地限制曲线形状和尺寸。
（2）动态显示草图的更改。
（3）将其他模块绘制的曲线加入UG草图模式中。
（4）通过更改草图尺寸快速更改3D零件造型。
1.3 本章典型效果图典型效果图1.4 草图工具对话框的相关选项当点击Insert→→Sketch，打开草图工具时，弹出入图1-1所示对话框。
应用该对话框中的图标和选项可建立、约束和编辑草图。
（1）Change View Orientation改变视角选项控制视图方向是否变化。
打开改选项，则在新建或激活草图时，视图方向改变到草图工作平面的方向。
如果关闭该选项，则在新建或激活草图时，视图方向不改变。
（2）Layer/Sketch Name该选项为草图列表框，其中列出当前零件所有草图的名称以及所在的层。
编辑草图时，首先在该列表框中选择草图的名称。
UGNX6基础教程－3曲线与草图绘制-工程教学提示：主要讲解曲线工具的基本运用和操作及草图的绘制，。
教学要求：学会各种曲线和草图的基本绘制方法，能够熟练绘制出直线、圆弧、矩形等几何图形，掌握对曲线进行偏置、剪裁、拉伸等操作。
曲线是UG建模的基础，利用UG的曲线功能可以建立点、直线、圆弧、圆锥曲线和样条曲线等，本章主要介绍建模模块中建立曲线、编辑曲线及曲线操作的方法。
草图中的曲线与建模模块中的曲线建立和编辑的方法基本类似，不同的是草图曲线更易于精确地控制曲线尺寸、形状及位置等参数。
在本章最后将介绍草图中的相关操作方法及功能。
教学提示：主要讲解曲线工具的基本运用和操作及草图的绘制。
教学要求：学会各种曲线和草图的基本绘制方法，能够熟练绘制出直线、圆弧、矩形等几何图形，掌握对曲线进行偏置、剪裁、拉伸等操作。
曲线是UG建模的基础，利用UG的曲线功能可以建立点、直线、圆弧、圆锥曲线和样条曲线等，本章主要介绍建模模块中建立曲线、编辑曲线及曲线操作的方法。
草图中的曲线与建模模块中的曲线建立和编辑的方法基本类似，不同的是草图曲线更易于精确地控制曲线尺寸、形状及位置等参数。
在本章最后将介绍草图中的相关操作方法及功能。
(1) 整圆：绘制一个整圆。
(2) 备选解：在画圆弧过程中确定大圆弧或小圆弧等。
圆弧的生成和上节圆弧的生成方式相同。
不同的是点、半径和直径的选择可在如图3.9所示的对话框中直接输入用户所需的数值；也可用鼠标左键直接在图形工作区中指定。
其他参数含义和图3.8所示对话框中的含义相同。
图3.10【点方式】下拉列表图 3.11【基本曲线】对话框(2) 3. 圆在如图3.8所示的对话框中单击图标，弹出如图3.12所示的【跟踪条】对话框和图3.13所示的【基本曲线】对话框。
通过先指定圆心位置，然后指定半径或直径来绘制圆。
当在图形工作区绘制了一个圆后，选择【多个位置】复选框，在图形工作区输入圆心后生成与已绘制圆同样大小的圆。
