光伏区RS串口通信接线方案及光纤通信处理办法的说明

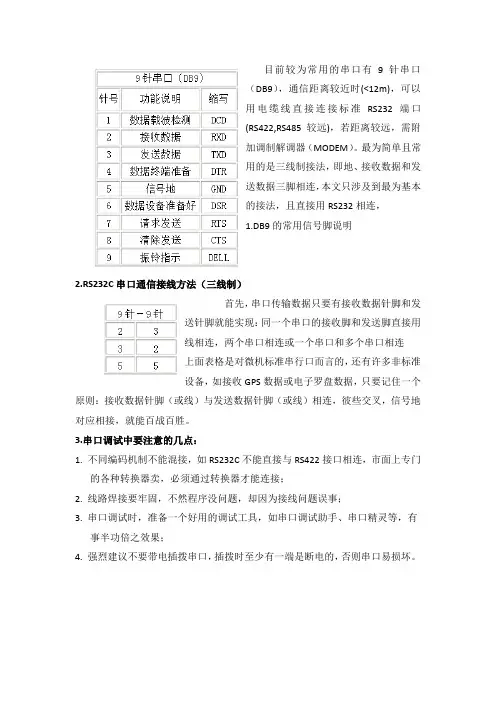

目前较为常用的串口有9针串口
（DB9），通信距离较近时(<12m)，可以
用电缆线直接连接标准RS232端口
(RS422,RS485较远)，若距离较远，需附
加调制解调器（MODEM）。

最为简单且常
用的是三线制接法，即地、接收数据和发
送数据三脚相连，本文只涉及到最为基本
的接法，且直接用RS232相连，
1.DB9的常用信号脚说明
2.RS232C串口通信接线方法（三线制）
首先，串口传输数据只要有接收数据针脚和发
送针脚就能实现：同一个串口的接收脚和发送脚直接用
线相连，两个串口相连或一个串口和多个串口相连
上面表格是对微机标准串行口而言的，还有许多非标准
设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：
1. 不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门
的各种转换器卖，必须通过转换器才能连接；
2. 线路焊接要牢固，不然程序没问题，却因为接线问题误事；
3. 串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有
事半功倍之效果；
4. 强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

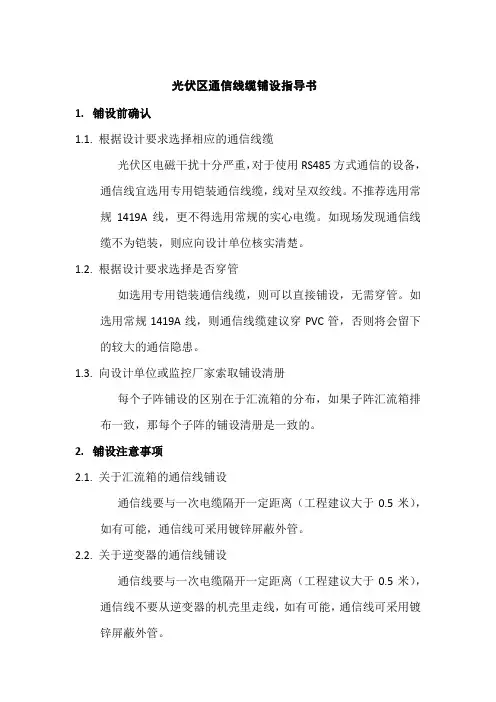

光伏区通信线缆铺设指导书
1.铺设前确认
1.1.根据设计要求选择相应的通信线缆
光伏区电磁干扰十分严重，对于使用RS485方式通信的设备，通信线宜选用专用铠装通信线缆，线对呈双绞线。

不推荐选用常规1419A线，更不得选用常规的实心电缆。

如现场发现通信线缆不为铠装，则应向设计单位核实清楚。

1.2.根据设计要求选择是否穿管
如选用专用铠装通信线缆，则可以直接铺设，无需穿管。

如选用常规1419A线，则通信线缆建议穿PVC管，否则将会留下的较大的通信隐患。

1.3.向设计单位或监控厂家索取铺设清册
每个子阵铺设的区别在于汇流箱的分布，如果子阵汇流箱排布一致，那每个子阵的铺设清册是一致的。

2.铺设注意事项
2.1.关于汇流箱的通信线铺设
通信线要与一次电缆隔开一定距离（工程建议大于0.5米），如有可能，通信线可采用镀锌屏蔽外管。

2.2.关于逆变器的通信线铺设
通信线要与一次电缆隔开一定距离（工程建议大于0.5米），通信线不要从逆变器的机壳里走线，如有可能，通信线可采用镀锌屏蔽外管。

2.3.关于箱变保护测控装置通信线铺设
通信线要与一次电缆隔开一定距离（工程建议大于0.5米），如有可能，通信线可采用镀锌屏蔽外管。

2.4.关于通信线缆与电力电缆的铺设
通信线缆与电力电缆的铺设应分层掩埋，通信线缆与电力电缆在逆变器室底下应当尽量互相远离、避免交叉。

2.5.关于通信线缆标记
在铺设过程中每个线缆应做好标记，尤其是通信管理机侧，便于在接线时进行准确的识别。

目前RS232是PC机与通信工业中应用最广泛的一种串行接口。

RS232被定义为一种在低速率串行通讯中增加通讯距离的单端标准(如rs232转换器)。

在数据通信领域中包括各种终端和计算机端口在内的设备称作数据终端设备，即DTE。

与之相比，调制解调器和其他通信设备，则称作数据通信设备，即DCE。

RS232C串口通信接线方法一般情况下，接口电路经常使用的有7条信号线，连接方法如下：GND------------GNDTXD------------RXDRXD------------TXDRTS------------CTSCTS------------RTSDTR------------DSRDSR------------DTR如果是三线制的RS232通信，只接GND、RXD、TXD即可。

上面是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连,彼些交叉,信号地对应相接,就能百战百胜。

串口调试中要注意的几点：1、不同编码机制不能混接,如RS232C不能直接与RS422接口相连,必须通过宇泰的RS232/RS485/RS422转换器才能连接;2、线路焊接要牢固,不然程序没问题,却因为接线问题误事;3、串口调试时,准备一个好用的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏。

RS232是最通常的用处是连接到一个MODEM，其他拥有RS232接口的设备包括打印机、数据采集模块、测试装置和控制回路。

它具有以下优点：(1) 它是无处不在的，每一台PC机都有一个或者更多的。

(2) 在微控制器中，接口芯片使得将一个5V串口转换成RS-232变的更容易。

(3) 连接距离可以达到50到100ft，大多数的外设接口都不会用于太长的距离。

(4) 对于一个双向选择，只需要3条导线。

RS232串口线接法与线芯引脚定义RS232 串口线运用于设备间的串行通讯，适用面很广泛。

RS232 串口线接法要根据实际连接设备而定，我们先看其引脚定义。

目前RS232 串口线接口为DB9 针，其接口引脚定义如下：如上图所示，RS232 串口线接口针脚分上下2 排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5 针，从左到右，分别对应1-5 号针脚；一排4 针，从左到右，分别对应6-9 号针脚。

引脚定义符号 1 载波检测DCD 2 接收数据RXD 3 发送数据TXD 4 数据终端准备好DTR 5 信号地SG 6 数据准备好DSR 7 请求发送RTS 8 清除发送CTS 9 振铃提示RI 绿联RS232 串口线线芯颜色定义：1 黑色2 棕色3 红色4 橙色5 黄色6 绿色7 蓝色8 紫色9 白色用户在需要DIY 绿联RS232 串口线的情况下，可根据这一线芯颜色，对应接线。

RS232 串口线接线方法示意图根据不同需要，RS232 串口线接法分为两种：直连与交叉。

RS232 串口线直连接法就是正常的连接：2接2，3 接3（即一头的RX 与另一头的RX 相连，TX 与另一头的TX 相连），绿联RS232 串口线为直连接法；RS232 串口线交叉接法就是交叉连接：2 接3、3 接2（即一头的RX 和另一头的TX 相连，TX 与另一头的RX 相连）。

那么RS232 串口线直连与交差接法分别用在什么场合？一般情况下，设备和电脑的连接通讯，需用到RS232 串口线直连线；而设备和设备的连接通讯，就会用到RS232 串口线的交叉线。

用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232 串口线。
