无刷电机工作原理
无刷电机，又称永磁同步电动机，是一种基于电磁场作用的电动机。
与传统的有刷电机不同，无刷电机通过电子控制系统实现转子的同步转动，而无需使用刷子与换向器。
无刷电机的工作原理基于两个主要部分：转子和定子。
1. 转子部分：转子由永磁体组成，它在整个运行过程中保持一定的磁场。
这个磁场可以是永久磁铁产生的，也可以是由电磁线圈产生的。
2. 定子部分：定子由多组线圈组成，这些线圈被称为驱动相。
驱动相内通以电流，产生的磁场与转子磁场进行交互作用。
工作原理如下：
1. 初始状态：当电机刚开始工作时，驱动相的线圈切断电流供给，此时转子没有受到任何外界力的作用，保持静止状态。
2. 检测位置：一个旋转位置传感器用于检测转子的位置。
这个传感器可以是霍尔传感器、光电传感器或者有刷电机中的复杂换向器。
3. 电子控制系统：根据位置传感器的信号，电子控制系统确定转子当前的位置，并向驱动相的线圈提供正确的电流。
4. 磁场交互：根据电流的变化，驱动相的线圈产生一组不同的
电磁场。
这些磁场与转子的磁场进行交互作用，产生电磁力。
5. 转动：由于转子受到电磁力的作用，开始转动。
电子控制系统会实时监测转子位置，并根据需要调整电流的方向和大小，以保持转子的同步转动。
通过以上的工作原理，无刷电机能够提供高效、可靠的转动，具有较低的噪音和振动水平。
在许多设备和应用中得到广泛应用，例如电动车、无人机和家用电器等。

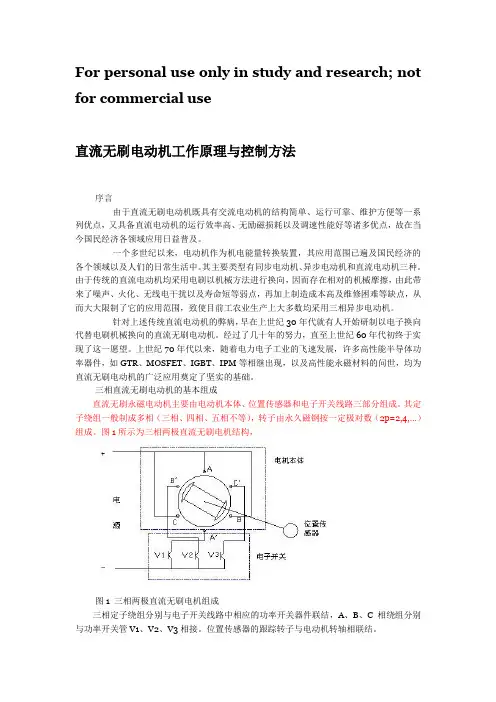

For personal use only in study and research; not for commercial use直流无刷电动机工作原理与控制方法序言由于直流无刷电动机既具有交流电动机的结构简单、运行可靠、维护方便等一系列优点，又具备直流电动机的运行效率高、无励磁损耗以及调速性能好等诸多优点，故在当今国民经济各领域应用日益普及。
一个多世纪以来，电动机作为机电能量转换装置，其应用范围已遍及国民经济的各个领域以及人们的日常生活中。
其主要类型有同步电动机、异步电动机和直流电动机三种。
由于传统的直流电动机均采用电刷以机械方法进行换向，因而存在相对的机械摩擦，由此带来了噪声、火化、无线电干扰以及寿命短等弱点，再加上制造成本高及维修困难等缺点，从而大大限制了它的应用范围，致使目前工农业生产上大多数均采用三相异步电动机。
针对上述传统直流电动机的弊病，早在上世纪30年代就有人开始研制以电子换向代替电刷机械换向的直流无刷电动机。
经过了几十年的努力，直至上世纪60年代初终于实现了这一愿望。
上世纪70年代以来，随着电力电子工业的飞速发展，许多高性能半导体功率器件，如GTR、MOSFET、IGBT、IPM等相继出现，以及高性能永磁材料的问世，均为直流无刷电动机的广泛应用奠定了坚实的基础。
三相直流无刷电动机的基本组成直流无刷永磁电动机主要由电动机本体、位置传感器和电子开关线路三部分组成。
其定子绕组一般制成多相（三相、四相、五相不等），转子由永久磁钢按一定极对数（2p=2,4,…）组成。
图1所示为三相两极直流无刷电机结构，图1 三相两极直流无刷电机组成三相定子绕组分别与电子开关线路中相应的功率开关器件联结，A、B、C相绕组分别与功率开关管V1、V2、V3相接。
位置传感器的跟踪转子与电动机转轴相联结。
当定子绕组的某一相通电时，该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生转矩，驱动转子旋转，再由位置传感器将转子磁钢位置变换成电信号，去控制电子开关线路，从而使定子各项绕组按一定次序导通，定子相电流随转子位置的变化而按一定的次序换相。
