word格式. 化工设计课程设计 ———— 年产55万吨甲醇精馏车间设计 ————粗甲醇预热器的设计

学生：왕량 学校：대련대학 专业班级：화공101 word格式.

学号：10412041 指导老师：후비민

目录 1.1设计条件及主要物性参数 ....................................... 3 1.1.1设计条件 ................................................. 3 1.1.2.主要物性参数 .............................................. 4 1.2工艺设计计算 ................................................. 5 1.2.1.估算传热面积 ............................................. 5 1.2.2.换热器工艺结构 ........................................... 6 1.2.3.壳体径 ................................................... 8 1.2.4折流板 ................................................... 9 1.2.5.其它主要附件 ............................................. 9 1.2.6接管 .................................................... 10 1.3换热器核算 .................................................. 10 1.3.1.热流量核算 .............................................. 10 1.3.2 换热器流体阻力计算 ...................................... 12 1.4设备设计计算 ................................................ 14 1.4.1筒体及封头壁厚计算 ...................................... 14 1 .4.2主要附件选型 ........................................... 16 word格式.

1.4.3接管选型及补强 .......................................... 17 1 .4.4管板的选型 ............................................. 20 1.4.5管箱的选型 .............................................. 21 1.4.6鞍座的选型 .............................................. 22 1.5主要结构尺寸及计算结果汇总 .................................. 22 附录：预热器装配图 ............................................... 24

1.1设计条件及主要物性参数 1.1.1设计条件 1.设计任务 粗甲醇原料预热器设计，对冷物流粗甲醇（甲醇90%）进行预热（由40 oC加热至69 oC），年需量60.9万吨/年，压力为0.15MPa，要求管程和壳程压差均小于50kpa，设计标准式列管换热器。 2.选择换热器类型 流体温度的变化情况：混合流体进口温度为40 oC，出口温度为69 oC，压力为0.15MPa，查表得对应饱和蒸汽温度为111.2 oC。出口温度不变，但发生相变，转化为水。由于管程和壳程压差均小于50KPa，且进出口温度变化不大。因此，选用固定管板式换热器。 3.流程安排 因为饱和蒸汽比较清净，表面传热系数与流速无关且冷凝液容易排出。所以饱和蒸汽宜走壳程。而甲醇的黏度η<（0.5-1）×10-3Pas。宜走管程。综上， word格式.

甲醇走管程，水蒸气走壳程。 1.1.2.主要物性参数 1. 定性温度 对于一般气体和水等低粘度流体，其定性温度可取流体进出口温度的平均值。查表得甲醇黏度都很低，故管程液体的定性温度为 406954.52ct ℃

壳程饱和水蒸汽在0.15MPa压力下的定性温度为111.2ht ℃。

2.各组分物性参数 根据定性温度分别查到管程和壳程流体的有关物性数据。如下表

表1 水蒸气在111.2oC下的物性参数 密度ρ 0.8585 kg/m3 定压比热容Cp 4.235 kJkg-1k-1 焓ΔH 466.4 kJkg-1k-1 汽化热r 2228.9 kJkg-1 热导率λ 0.685 wm-1 k-1 黏度η 0.256×10-3 Pas

表2 甲醇在54.5℃下的物性参数 密度ρ 793 kg/m3 定压比热容Cp 2.65 kJkg-1k-1 word格式.

热导率λ 0.187 wm-1 k-1 黏度η 0.49×10-3 Pas

1.2工艺设计计算 1.2.1.估算传热面积 1.换热器的热流量 在热损失可以忽略不计的条件下，对于无相变的物流，换热器的热流量由下式确定：

其中86.09107691333024mq Kg/h =t2-t1=69-40=29 K 所以 热流量6769132.65295.9110mpqCtKJ/h=1641.88KW

对于有相变化的单组份饱和蒸汽冷凝过程，其热流量衡算可表示为 hhDr

则饱和水蒸气的用量65.941026532228.9hhDr

 Kg/h

2.平均传热温差 由于在相同德流体进出口温度下，逆流流型具有较大的传热温差，所以在工程上，若无特殊需要，均采用逆流。故本次设计采用逆流方式。 1212

(111.269)(111.240)111.269lnln111.240mttttt



=55.4 ℃ word格式.

3.估算传热面积 PAKt ，假设K=600 W/（m2·k）

所以 95.911049.4360060055.4pA m2

1.2.2.换热器工艺结构 1.管径及管流速 若选择较小的管径，管表面传热系数可以提高，而且对于同样的传热面积来说可以减小壳体直径。但管径小，流动阻力大，清洗困难，设计可根据具体情况用适宜的管径。 管流速的大小对表面传热系数及压力降的影响较大，一般要求所选的流速应使流体处于稳定的湍流状态，即雷诺指数大于10000，对于传热热阻较大的流体后易结垢流体应选取较大的流速。另外还要考虑在所选的流速下，换热器应有适当的管长和管程数，并保证不会由于流体的动力冲击导致管子强烈振动而损坏换热器。 综上考虑，选用252.5mm无缝钢管（20号钢），选取管流速u=1m/s。 2. 确定管长、管程数和总管数 选定管径和管流速后，可以下式确定换热器的单程传热管数。

227691385.6863600793(0.02520.0025)144viqndu

根

单程传热管长度：0PsALnd=49.43.14860.025=7.3m 如果按单程计算的传热管长度太长，则应采用多管程。确定了每程传热管长度之后，即可求管程数。取每程传热管长度l=4.5 m word格式.

则 管程数 7.3N1.624.5Ll

换热器的总传热管数为286172

TNNn•（根）

3.平均传热温差校正及壳程数 选用多管程换热器损失部分传热温差，这种情况下的平均传热温差由mtmtt逆计算，其中温差校正系数t与流体的进出口温度有关，也与换

热器的壳程数及管程数有关。

其中 1221=TTRtt热流体的温降冷流体的温升111.2111.206940

2111=TttPt

冷流体的温升两流体最初温差

69400.407111.240

对单侧温度变化流体，逆流的平均传热温差相等。即t=1，壳程数为1 =155.455.4mtmtt逆℃

4.传热管排列 传热管在管板上的排列有三种基本形式，即正方形、正四边形和同心圆排列。 传热管的排列应使其在整个管板上均匀而紧凑地分布，同时还有考虑流体性质，管箱结构及加工制造等方面等方面的要求。一般说来，正三角形排列在管板面积上课排较多的传热管，而且管外表面的表面传热系数较大。但正三角形排列时管外机械清洗较为困难，而且管外流体的流动阻力也较大。正方形排列在同样的管板面积上可配置的传热管最少，但管外易于进行机械清洗，所以当传热管外壁需要机械清洗时，常采用这种排列方法。同心圆排列方式的优点在于靠近壳体的地方管子分布较为均匀，在壳体直径很小的换热器中可排列的传热管数比正三角形排列还多。 由于壳外是清洁的饱和蒸汽，所以采用正三角形排列。

合集下载

年产6万吨甲醇精馏工艺设计

年产6万吨甲醇精馏工艺设计

年产 6 万吨甲醇精馏工艺设计 摘要
《6万吨甲醇精馏设计》是为大型合成氨厂联产甲醇而设计的，对精馏的原理、 方法进行了介绍，在对甲醇精馏的工艺路线、流程进行分析、调研的基础上选择了6 万吨甲醇精馏设计，并对甲醇精馏系统进行了物料平衡和热量平衡的计算，并对精馏 塔进行了设计，提出了相应的配套设施。
关键词：联醇；精馏；萃取
为了使装置简化，又能达到制取纯组分的目的，将图1－1b的装置做成所谓的 精馏塔，即为工业上用以精馏的主要设备。
4
第 1.3 节 主要技术路线
1.3.1 精馏工艺的要求
精馏工艺的设计，首先要使产品精甲醇的各项指标达到国家标准的要求。其 次，精馏及加工中甲醇损耗与能耗也是考核生产工艺的重要指标。在精馏过程中， 甲醇损耗约占加工费用的三分之二，所以降低加工费用应主要着眼于降低甲醇的损 耗。另外，对于加工过程中流出物的回收利用、环境保护及安全技术措施也是十分 重要的。
1.2.2 精馏的方法
在实际生产中如何体现精馏操作，试用图1-1a的装置形式来说明。原料液加入 容器A，并在容器内加热使之沸腾，液相组成x1，部分气化成气相y1，y1进入容器B 并使部分气化成y2，这样液相中的甲醇浓度x1<x2<x3<x4……。虽然原料液不断向A 加入，但由于甲醇的不断蒸发，蒸汽组成y始终大于x，液相中的甲醇组份越来越少， 致使操作不能持久继续下去。
第1.1节 设计要求......................................................................................... 3 第1.2节 甲醇精馏的原理与方法.................................................................3 第1.3节 主要技术路线.................................................................................5 第2章 方案和工艺流程的评定.......................................................................7 第2.1节 双塔流程的特点...........................................................................7 第2.2节 工艺说明....................................................................................... 7 第2.3节 主要设备选型.............................................................................10 第3章 设计计算书......................................................................................... 11 第3.1节 给定数据..................................................................................... 11 第3.2节 物料和热量衡算.........................................................................11 第3.3节 精馏塔的设计.............................................................................23 结论................................................................................................................... 30 参考文献........................................................................................................... 31 致 谢............................................................................................................... 32
化工原理课程设计说明书 预热器

化工原理课程设计说明书 预热器

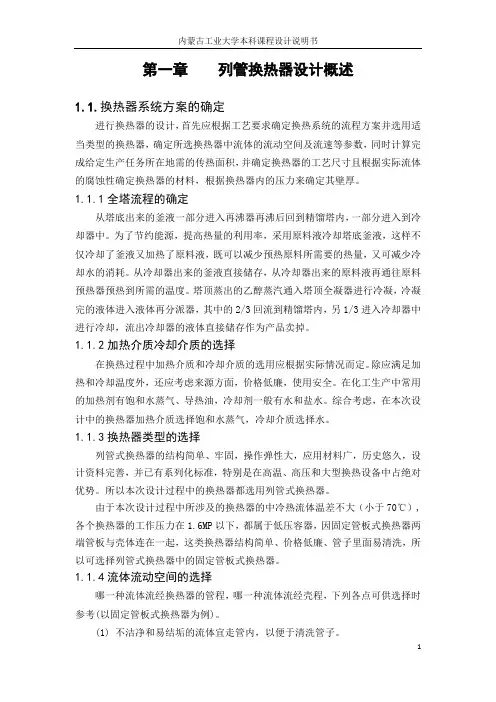

第一章列管换热器设计概述1.1.换热器系统方案的确定进行换热器的设计，首先应根据工艺要求确定换热系统的流程方案并选用适当类型的换热器，确定所选换热器中流体的流动空间及流速等参数，同时计算完成给定生产任务所在地需的传热面积，并确定换热器的工艺尺寸且根据实际流体的腐蚀性确定换热器的材料，根据换热器内的压力来确定其壁厚。
