照度计算表

h－灯具开口平面距工作面 的高度，单位为m
1 平均照度计算
(二) 室空间比 灯具开口平面： 通过灯具光中心的 一个水平面； 工作平面： 人们坐着工作时的 平面是离地0.75m的 水平面；当人站着工 作时，把离地0.85m 的水平面看作工作面。
图5-1 房间的空间特征
1 平均照度计算
顶棚空间： 灯具开口平面到顶棚 之间的空间； 地面空间： 工作面到地面之间 的空间； 室空间： 灯具开口平面到工 作面之间的空间。
ρf－地面实际反射比、ρfw－地面空间内墙面实际反射比
1 平均照度计算
6、确定利用系数的修正值γ 表中利用系数的数值是按ρfc=20%计算的 如果不是表中的整数，用内插法求出γ 表中接近RCR的两个数组(RCR1, γ 1)、 (RCR2, γ 2) 2 1 1 ( RCR RCR1 ) RCR2 RCR1 7、确定室内平均照度Eav
ρcc ρ ρ (1 ρ) As A0 ρ ρ (1 ρ)(1 0.4 C C R)
ρc－顶棚表面实际反射比、ρcw－顶棚空间内墙面实际反射比
1 平均照度计算
3、确定墙面平均反射比ρwa
wa w ( Aw Ag ) g Ag
Aw
R Ag Aw
第五章 照明计算
最基本的照度计算主要有点照度计算和平 均照度计算。 平均照度是以整个被照面为对象，按被照 面所得到的光通量除以被照面面积来计算被 照面上的照度平均值。 平均照度计算方法，即利用系数法；以及 简便计算方法，即灯数概算法和单位容量法 平均照度计算方法用于计算平均照度以及 所需灯的数量，它适用于灯具布置较均匀、 墙和顶棚反射比较高、且无大型设备遮挡的 室内一般照明。

利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数：一般室内取0.4，体育取0.3维护系数：一般取0.7～0.8举例 1：室内照明： 4×5米房间，使用3×36W隔栅灯9套平均照度＝光源总光通量×CU×MF/面积＝(2500×3×9)×0.4×0.8÷4÷5＝1080 Lux结论：平均照度1000Lux以上举例 2：体育馆照明：20×40米场地，使用POWRSPOT 1000W金卤灯 60套平均照度＝光源总光通量×CU×MF/面积＝(105000×60)×0.3×0.8÷20÷40＝1890 Lux结论：平均水平照度1500Lux以上某办公室平均照度设计案例：设计条件：办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，维护系数0.8，灯具数量33套，求办公室内平均照度是多少？灯具解决方案：灯具采用DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。

根据公式可求得：Eav = (33套X 6000Lm X 0.7 X 0.8) ÷ (18.2米X 10.8米)= 110880.00 ÷ 196.56 m2= 564.10Lux备注：照明设计必须必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要有以下几个因素：*灯具的配光曲线*灯具的光输出比例*室内的反射率，如天花板、墙壁、工作桌面等*室内指数大小复杂的区域照明设计，需利用专业的照明设计软件，进行电脑模拟计算。

浅析照度计算的研究与探讨照度计算是实现建筑光环境设计总体构想的重要手段。

照度计算书及方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March根据照明设计手册商场的照度功率要求为12w/m2.商场的照度要求为300lx.计算照度时按照商场的一块面积算的。

其面积为5*7=35m2用利用系数法求平均照度。

（1）求空间系数室空间系数：RCR=5h rc(l+w)/l*w=5*(5+7)/5*7=l-------室长，m;w-------室宽，m;h rc-------室空间高，m;h cc-------顶棚空间高，m;h fc-------地板空间高，m。

由于灯具为嵌入到顶棚内的，所以h cc=0所以顶棚空间系数：CCR=h cc*RCR/h rc=0地板空间系数：FCR= h fc*RCR/h rc=*=（2）求顶棚有效反射比：ρcc=ρA0/(A s-ρA s+ρA0)ρ=∑ρi A i/∑A i=*(5*7)/5*7=所以ρcc=*35/（*35+*35）=A0-------顶棚（或地板）平面面积，m2;A s-------顶棚（或地板）空间内所有表面的总面积，m2;ρ-------顶棚（或地板）各表面的平均反射比。

（3）求地板空间有效的反射比：ρ=[*（*5*2+*7*2）+*5*7]/ （*5*2+*7*2+5*7）=（*+）/=ρfc=*35/根据RCR= ，ρw=,ρcc=查表得 U=根据RCR= ，ρw=,ρcc=查表得 U=用内插法可得：RCR=时U=U=U1+( U2- U1)*（RCR- RCR1）/（RCR2- RCR1）=+*=（5）因为ρfc不等于，按ρfc=，查表得修正系数为所以U=*=（6）求平均照度E av=NφUK/A=4*7800**5*7=E av-------工作平面平均照度，lx;N-------灯具数；φ-------每个灯具中光源的额定总光通量，lm;这里每个灯取7800lm; U-------利用系数；K-------维护系数；A-------工作面面积。

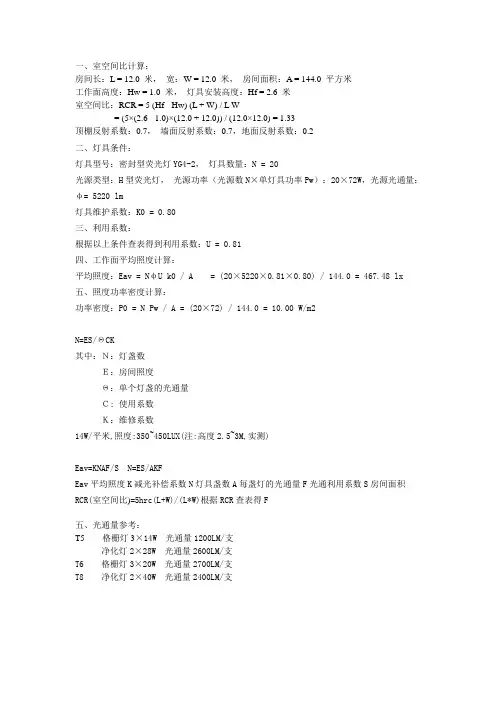

一、室空间比计算：房间长：L = 12.0 米，宽：W = 12.0 米，房间面积：A = 144.0 平方米工作面高度：Hw = 1.0 米，灯具安装高度：Hf = 2.6 米室空间比：RCR = 5 (Hf - Hw) (L + W) / L W= (5×(2.6 - 1.0)×(12.0 + 12.0)) / (12.0×12.0) = 1.33顶棚反射系数：0.7，墙面反射系数：0.7，地面反射系数：0.2二、灯具条件：灯具型号：密封型荧光灯YG4-2，灯具数量：N = 20光源类型：H型荧光灯，光源功率（光源数N×单灯具功率Pw）：20×72W，光源光通量：φ= 5220 lm灯具维护系数：K0 = 0.80三、利用系数：根据以上条件查表得到利用系数：U = 0.81四、工作面平均照度计算：平均照度：Eav = NφU k0 / A = (20×5220×0.81×0.80) / 144.0 = 467.48 lx五、照度功率密度计算：功率密度：P0 = N Pw / A = (20×72) / 144.0 = 10.00 W/m2N=ES/ΘCK其中：Ｎ：灯盏数Ｅ：房间照度Θ：单个灯盏的光通量Ｃ: 使用系数Ｋ：维修系数14W/平米,照度:350~450LUX(注:高度2.5~3M,实测)Eav=KNAF/S N=ES/AKFEav平均照度K减光补偿系数N灯具盏数A每盏灯的光通量F光通利用系数S房间面积RCR(室空间比)=5hrc(L+W)/(L*W)根据RCR查表得F五、光通量参考：T5 格栅灯3×14W 光通量1200LM/支净化灯2×28W 光通量2600LM/支T6 格栅灯3×20W 光通量2700LM/支T8 净化灯2×40W 光通量2400LM/支。
