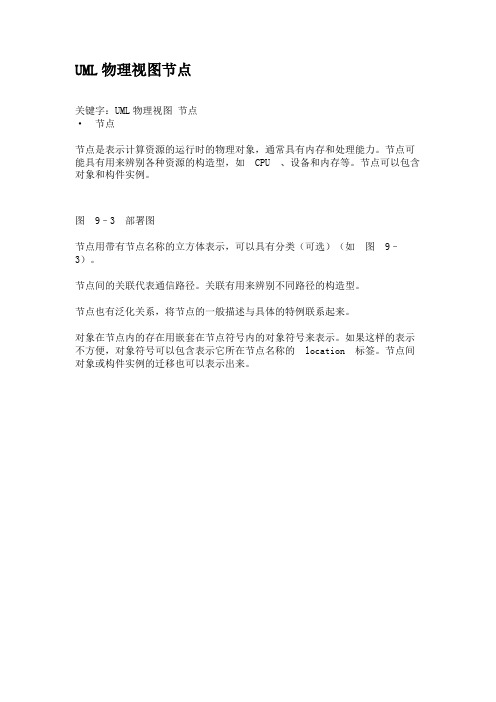

UML物理视图节点
关键字：UML物理视图节点
·节点
节点是表示计算资源的运行时的物理对象，通常具有内存和处理能力。
节点可能具有用来辨别各种资源的构造型，如CPU 、设备和内存等。
节点可以包含对象和构件实例。
图9–3 部署图
节点用带有节点名称的立方体表示，可以具有分类（可选）（如图9–3）。
节点间的关联代表通信路径。
关联有用来辨别不同路径的构造型。
节点也有泛化关系，将节点的一般描述与具体的特例联系起来。
对象在节点内的存在用嵌套在节点符号内的对象符号来表示。
如果这样的表示不方便，对象符号可以包含表示它所在节点名称的location 标签。
节点间对象或构件实例的迁移也可以表示出来。

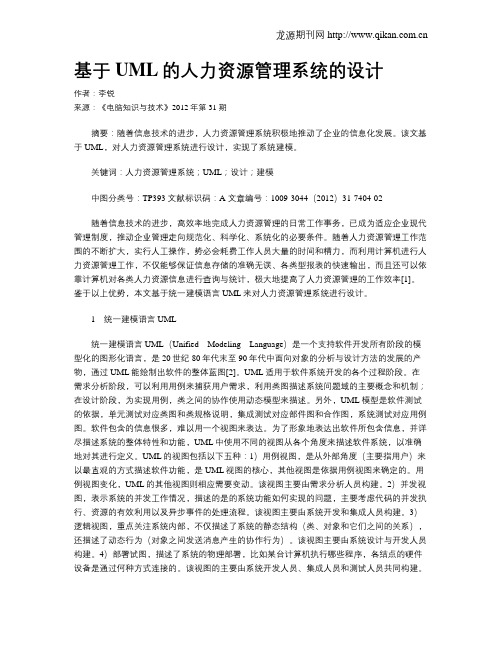

基于UML的人力资源管理系统的设计作者：李锐来源：《电脑知识与技术》2012年第31期摘要：随着信息技术的进步，人力资源管理系统积极地推动了企业的信息化发展。
该文基于UML，对人力资源管理系统进行设计，实现了系统建模。
关键词：人力资源管理系统；UML；设计；建模中图分类号：TP393 文献标识码：A 文章编号：1009-3044（2012）31-7404-02随着信息技术的进步，高效率地完成人力资源管理的日常工作事务，已成为适应企业现代管理制度，推动企业管理走向规范化、科学化、系统化的必要条件。
随着人力资源管理工作范围的不断扩大，实行人工操作，势必会耗费工作人员大量的时间和精力，而利用计算机进行人力资源管理工作，不仅能够保证信息存储的准确无误、各类型报表的快速输出，而且还可以依靠计算机对各类人力资源信息进行查询与统计，极大地提高了人力资源管理的工作效率[1]。
鉴于以上优势，本文基于统一建模语言UML来对人力资源管理系统进行设计。
1统一建模语言UML统一建模语言UML（Unified Modeling Language）是一个支持软件开发所有阶段的模型化的图形化语言，是20世纪80年代末至90年代中面向对象的分析与设计方法的发展的产物，通过UML能绘制出软件的整体蓝图[2]。
UML适用于软件系统开发的各个过程阶段。
在需求分析阶段，可以利用用例来捕获用户需求，利用类图描述系统问题域的主要概念和机制；在设计阶段，为实现用例，类之间的协作使用动态模型来描述。
另外，UML模型是软件测试的依据，单元测试对应类图和类规格说明，集成测试对应部件图和合作图，系统测试对应用例图。
软件包含的信息很多，难以用一个视图来表达。
为了形象地表达出软件所包含信息，并详尽描述系统的整体特性和功能，UML中使用不同的视图从各个角度来描述软件系统，以准确地对其进行定义。
UML的视图包括以下五种：1）用例视图，是从外部角度（主要指用户）来以最直观的方式描述软件功能，是UML视图的核心，其他视图是依据用例视图来确定的。
真题汇总1.什么是用例图？用例图有什么作用？定义:由参与者、用例以及他们之间的关系构成的用于描述系统功能的图称为用例图。
作用：（1）用例图是从软件需求分析到最终实现的第一步，它显示了系统的用户和用户希望提供的功能,有利于用户和软件开发人员之间的沟通。
（2）用例图可视化的表达了系统的需求，具有直观、规范的特点，克服了纯文字性说明的不足。
（3）用例方法是完全从外部来定义系统的，它把需求和设计完全分离开来。
使用户不用关心系统内部是如何完成各种功能的。
2.简述面向对象分析方法(OOA）的5个基本步骤：（1）识别对象，识别对象包括标识潜在的对象和筛选对象.（2）识别对象的属性.（3）识别对象的行为。
（4）识别对象所属的类。
（5）定义主题词。
3.简述时序图的建模步骤：（1）设置交互语境。
（2）确定对象.（3）分析消息和条件。
（4）分析附加约束。
（5）对建模结果精华和细化。
4．RUP统一过程中的四个阶段.（1）初始阶段（2)细化阶段(3）构造阶段（4）移交阶段4.什么是模型？简述建模的目的.模型是为了理解事物而对事物做出的一种抽象。
是对事物规范化的、无歧义描述的一种工具。
目的:规范、可视化、建造、建档5.什么是UML?简述UML的内容及其特点？UML是面向对象工作组（OMG)系统的一种面向对象，用来对软件密集系统进行可视化建模，对开发的系统产品进行说明、可视化编制文档的一种标准建模语言。
内容：（1）UML语义：给出了基于UML的精确的主模型定义。
（2）UML表示法：定义了UML符号的表示方法，为开发者或开发工具使用这些图形符号和文本语法，给系统建模提供了标准。
特点：（1)有统一的标准，便于使用人员沟通.（2）是一种面向对象的建模语言.（3)可视化，表示能力强大，提供了扩展机制。
（4）容易使用。
6.UML2。
0中共有13种图，名称分别是什么？简要说明其作用。
用例图、类图、对象图、顺序图、通信图、活动图、状态机图、组件图、部署图、包图、复合结构图、交互概观图、定时图7.UML2.0中增加了2种交互图，他们的名称分别是什么？并简要说明其作用。
3.简答题（1）UML中的模型元素主要有哪些？答：UML语言中的模型元素包括事物和事物之间的联系。
一、事物UML语言中事物可以分为结构事物、动作事物、分组事物和注释事物。
1、结构事物结构事物分为：类、接口、协作、用例、活动类、组件和节点（1）类。
类是对具有相同属性、方法、关系和语义的对象的抽象，一个类可以实现一个或多个接口。
类用包括类名、属性和方法的矩形表示。
（2）接口。
接口是为类或组件提供特定服务的一组操作的集合。
（3）协作。
协作定义了交互操作。
一些角色和其他元素一起工作，提供一些合作的动作，这些动作比元素的总和要大。
UML中协作用虚线构成的椭圆表示。
（4）用例。
用例描述系统对一个特定角色执行的一系列动作。
在模型中用例通常用来组织动作事物，它是通过协作来实现的。
UML中，用例用标注了用例名称的实线椭圆表示。
（5）活动类。
活动类是类对象有一个或多个进程或线程的类。
在UML中活动类的表示法和类相同，只是边框用粗线条。
（6）组件。
组件是实现了一个接口集合的物理上可替换的系统部分。
（7）节点。
节点是在运行时存在的一个物理元素，它代表一个可计算的资源，通常占用一些内存和具有处理能力。
一个组件集合一般来说位于一个节点，但也可以从一个节点转到另一个节点。
2、动作事物UML语言中动作事物是UML模型中的动态部分，它们是模型的动词，代表时间和空间上的动作。
交互和状态机是UML模型中最基本的两个动态事物元素。
（1）交互。
交互是一组对象在特定上下文中，为达到某种特定的目的而进行的一系列消息交换组成的动作。
在交互中组成动作的对象的每个操作都要详细列出，包括消息、动作次数（消息产生的动作）、连接（对象之间的连接）。
（2）状态机。
状态机由一系列对象的状态组成。
3、分组事物分组事物是UML模型中组织的部分，分组事物只有一种，称为包。
4、注释事物注释事物是UML模型的解释部分。
二、UML语言中的关系1、关联关系关联关系连接元素和链接实例，它用连接两个模型元素的实线表示，在关联的两端可以标注关联双方的角色和多重性标记。
第一章绪论1.1 软件工程概念的提出与发展1.2 软件开发的本质1.3 本章小结第二章软件需求与软件需求规约2.1 需求与需求获取2.1.1需求定义2.1.2 需求分类2.1.3 需求发现技术2.2 需求规约2.2.1 需求规约定义2.2.2 需求规约（草案）格式2.2.3 需求规约（规格说明书）的表达2.2.4 需求规约的作用2.3 本章小结第三章结构化方法3.1 结构化需求分析3.1.1 基本术语1.数据流2.数据存储3.数据源和数据谭3.1.2 系统功能模型表示数据流图（Dataflow Diagram）3.1.3 建模过程1.建立系统环境图, 确定系统语境2.自顶向下, 逐步求精, 建立系统的层次数据流图3.定义数据字典数据流条目给出所有数据流的结构定义数据存储条目给出所有数据存储的结构定义数据项条目给出所有数据项的类型定义4.描述加工（1）结构化自然语言（2）判定表（3）判定树3.1.4 应用中注意的问题（1）模型平衡问题（2）信息复杂性控制问题3.1.5 需求验证3.2 结构化设计3.2.1 总体设计1.总体设计的目标及其表示（1）Yourdon提出的模块结构图（2）层次图（3）HIPO图2.总体设计步骤（1）变换型数据流图——变换设计（2）事物型数据流图——事物设计3.模块化及启发式规则（1）模块化1）耦合①内容耦合②公共耦合③控制耦合④标记耦合⑤数据耦合2）内聚①偶然内聚②逻辑内聚③时间内聚④过程内聚⑤通信内聚⑥顺序内聚⑦功能内聚（2）启发式规则1）改进软件结构, 提高模块独立性2）力求模块规模适中3）力求深度、宽度、扇出和扇入适中4）尽力使模块的作用域在其控制域之内5）尽力降低模块接口的复杂度6）力求模块功能可以预测3.2.2 详细设计1.结构化程序设计2.详细设计工具（1）程序流程图（2）盒图（N-S图）（3）PAD图（Problem Analysis Diagram）（4）类程序设计语言IPO图、判定树和判定表等也可以作为详细设计工具3.3 本章小结第四章面向对象方法——UML 4.1 UML术语表4.1.1 表达客观事物的术语1.类与对象1）类的属性（Attribute）2）类的操作3）关于类语义的进一步表达①详细叙述类的职责（Responsibility）②通过类的注解和/或操作的注解, 以结构化文本的形式和/编程语言, 详述注释整个类的语义和/或各个方法③通过类的注解或操作的注解, 以结构化文本形式, 详述注释各个操作的前置条件和后置条件, 甚至注释整个类的不变式④详述类的状态机⑤详述类的内部结构⑥类与其他类的协作4）类在建模中的主要用途①模型化问题域中的概念（词汇）②建立系统的职责分布模型③模型化建模中使用的基本类型2.接口（Interface）（1）采用具有分栏和关键字《interface》的矩形符号来表示（2）采用小圆圈和半圆圈来表示3.协作（Collaboration）4.用况（Use Case）5.主动类（Action Class）6.构件（Component）7.制品（Artifact）8.节点（Node）4.1.2 表达关系的术语1.关联（Association）（1）关联名（Name）（2）导航（3）角色（Role）（4）可见性（5）多重性（Multiplicity）（6）限定符（Qualifier）（7）聚合（Aggregation）（8）组合（Composition）（9）关联类（10）约束①有序（ordered）②无重复对象（set）③有重复对象（bag）④列表（list）或序列（sequence）⑤只读（readonly）2.泛化（Generalization）①完整（Complete）②不完整（Incomplete）③互斥（Disjoint）④重叠（Overlapping）3.细化（Realization）4.依赖①绑定（Bind）②导出（Derive）③允许（Permit）④实例（InstanceOf）⑤实例化（Instantiate）⑥幂类型（Powertype）⑦精化（Refine）⑧使用（Use）可模型化以下各种关系（1）结构关系1）以数据驱动2）以行为驱动（2）继承关系（3）精化关系（4）依赖关系4.1.3 表达组合信息的术语——包1）访问（Access）2）引入（Import）4.2 UML模型表达格式1.类图（Class Diagram）（1）模型化待建系统的概念（词汇）, 形成类图的基本元素（2）模型化待建系统的各种关系, 形成该系统的初始类图（3）模型化系统中的协作, 给出该系统的最终类图（4）模型化逻辑数据库模式2.用况图（Use Case Diagram）所包含的内容（1）主题（Subject）（2）用况（Use Case）（3）参与者（Actor）（4）关联、泛化与依赖模型化工作1）关于系统/业务语境的模型化①系统边界的确定②参与者与用况的交互③参与者的语义表达④参与者的结构化处理2）关于系统/业务需求的模型化①确定系统/业务的基本用况②用况的结构化处理③用况的语义表达3.状态图（1）状态1）名字2）进入/退出效应（Effect）①entry②exit③状态内部转移3）do动作或活动4）被延迟的事件（2）事件1）信号（Signal）事件2）调用（Call）事件3）时间事件4）变化事件（3）状态转移①源状态②转移触发器③监护（guard）条件④效应（effect）⑤目标状态实际应用中, 使用状态图的作用①创建一个系统的动态模型②创建一个场景的模型4.顺序图（1）术语解析1）消息2）对象生命线3）聚焦控制（the Focus of Control）（2）控制操作子1）选择执行操作子（Operator for Optional Execution）2）条件执行操作子（Operator for Conditional Execution）3）并发执行操作子（Operator for Parallel Execution）4）迭代执行操作子（Operator for Iterative Execution）4.3 本章小结第五章面向对象方法——RUP5.1 RUP特点1.以用况为驱动2.以体系结构为中心3.迭代增量式开发5.2 核心工作流5.2.1 需求获取1.列出候选需求2.理解系统语境（1）业务用况模型（2）业务对象模型3.捕获系统功能需求（1）活动1: 发现并描述参与者（2）活动2: 发现并描述用况（3）活动3: 确定用况的优先级（Priority）（4）活动4: 精化用况（5）活动5: 构造用户界面原型1）用户界面的逻辑设计2）物理用户界面的设计3）开发用户界面原型并演示为了执行该用况, 用户怎样使用该系统（6）活动6: 用况模型的结构化5.2.2 需求分析1.基本术语（1）分析类（Analysis Class）1）边界类（Boundary Classes）2）实体类（Entity Classes）3）控制类（Control Classes）（2）用况细化（Use Case Realization）（3）分析包（Analysis Package）2.分析模型的表达3.分析的主要活动（1）活动1: 体系结构分析（Architectural Analysis）1）任务1: 标识分析包2）任务2: 处理分析包之间的共性3）任务3: 标识服务包4）任务4: 定义分析包的依赖5）任务5: 标识重要的实体类6）任务6: 标识分析包和重要实体类的公共特性需求（2）活动2: 用况分析1）任务1: 标识分析类①标识实体类②标识边界类③标识控制类2）任务2: 描述分析（类）对象之间的交互（3）活动3: 类的分析1）任务1: 标识责任2）任务2: 标识属性①关于实体类属性的标识②关于边界类属性的标识③关于控制类属性的标识3）任务3: 标识关联和聚合①关于关联的标识②关于聚合的标识③关于泛化的标识（4）活动4: 包的分析4.小结（1）关于分析模型1）分析包2）分析类3）用况细化（2）关于分析模型视角下的体系结构描述（3）用况模型和分析模型比较（4）分析模型对以后工作的影响1）对设计中子系统的影响2）对设计类的影响3）对用况细化[设计]的影响5.2.3 设计1.设计层的术语（1）设计类（Design Class）（2）用况细化[设计]（3）设计子系统（4）接口（Interface）2.设计模型、部署模型以及相关视角下的体系结构描述（1）设计模型及其视角下的体系结构描述1）子系统结构2）对体系结构有意义的设计类3）对体系结构有意义的用况细化[设计]（2）部署模型及该模型视角下的体系结构描述3设计的主要活动（1）活动1: 体系结构的设计1）任务1: 标识节点和它们的网络配置2）任务2: 标识子系统和它们的接口①标识应用子系统②标识中间件和系统软件子系统③定义子系统依赖④标识子系统接口3）任务3: 标识在体系结构方面有意义的设计类和它们的接口4）任务4: 标识一般性的设计机制①标识处理透明对象分布的设计机制②标识事务管理的设计机制（2）活动2: 用况的设计1）标识参与用况细化的设计类2）标识参与用况细化的子系统和接口（3）活动3: 类的设计1）任务1: 概括描述设计类2）任务2: 标识操作3）任务3: 标识属性4）任务4: 标识关联和聚合5）任务5: 标识泛化6）任务6: 描述方法7）任务7: 描述状态（4）活动4: 子系统的设计1）任务1: 维护子系统依赖2）任务2: 维护子系统所提供的接口3）任务3: 维护子系统内容4.RUP设计小结1）RUP设计的突出特点2）关于RUP的设计方法①给出用于表达设计模型中基本成分的4个术语, 包括子系统, 设计类, 接口, 用况细化[设计]②规约了设计模型的语法, 指导模型的表达③给出了创建设计模型的过程以及相应的指导3）RUP的设计模型①设计子系统和服务子系统②设计类（其中包括一些主动类）, 以及他们具有的操作、属性、关系及其实现需求。
第一章UML入门填空：1、如果把众多事物进行归纳和分类，那么所依据的面向对象的特性是抽象。
2、面向对象中的表示层用于提供给用户使用和显示的界面。
3、UML中的元元模型层位于结构最上层，是组成UML最基本的元素，代表要定义的所有事物。
4、在UML2.0中用来表示类、组件、协作等模型元素内部结构的是组合结构图。
5、UML中的实现关系使用一条空心三角作为箭头的虚线作为其图形表示。
选择：1、下列不属于对象特性的是。
A、对象都是唯一的B、一滴水是一个对象C、一个对象肯定属于某个类别D对象必须是可见的2、如果要解决系统做什么应该使用。
A、面向对象的分析B、面向对象的设计C、面向对象的编程D、面向对象的开发3、面向对象中的描述了系统内部对象及其关系的静态结构。
A、对象模型B、状态模型C、交互模型D、类模型4、UML中的用于描述系统的实现模块以及它们之间的依赖关系。
A、组件视图B、用例视图C、逻辑视图D、部署视图5、下列不属于UML2.0中图的是。
A、协作图B、包图C、交互图D、组合结构图6、下列UML事物中表示协作的是。
A、B、C、D、InterfaceName简答题：1、简要说明UML中视图与图的关系。
答：UML的视图都是由一个或多个图组成的，图就是系统架构在某个侧面的表示，所有的图一起组成了系统的完整视图。
第二章用例图填空题：1、用例图标准关系有扩展、泛化关系、关联关系和包含关系。
2、用例图的组成有关系、系统、参与者和用例。
3、在UML中，用例用一个圆形来表示。
4、泛化关系使用一条实线和一个三角箭头来链接用例。
选择题：1、下列说法正确的是。
A.用例间的关系是后期开发需要的，对用例图没有影响。
B.扩展关系可以是用例间的，也可以是参与者间的。
C.泛化关系可以是用例间的，也可以是参与者间的。
D.包含关系表示为虚线箭头。
2、下列符号中表示扩展的是。
A. B. C. <<extends>>D. <<extends>>简答题：1、用例描述主要包括哪些方面？答：用例描述一般包括有：名称、标识符（可选）、参与者（可选）、状态（可选）、频率、前置条件、后置条件、假设（可选）、基本操作流程、可选操作流程、修改历史记录（可选）2、泛化描述了什么？答：泛化描述的是子用例与父用例的关系，子用例是父用例的特化，它除了可以具有父用例的特性外，还可以有自己的另外特性。
2011UML复习题纲一、选择、判断、填空第一章UML与面向对象1、UML(Unified Modeling Language,统一建模语言)是软件和系统开发的标准建模语言，它主要以图形的方式对系统进行分析、设计。
2、UML是在多种面向对象分析与设计方法相互融合的基础上形成的，是一种专用于系统建模的语言。
它为开发人员与客户之间，以及开发人员之间的沟通与理解架起了“桥梁”。
3、UML不是开发工具，只是建模语言。
4、OOA三种基本模型：功能模型、对象模型、动态模型。
5、软件是程序、数据和相关文档的完整集合。
6、软件开发过程分为如下几个阶段：需求分析、总体设计、详细设计、编程与测试、维护。
7、面向对象的软件工程方法包括面向对易用的分析（OOA）、面向对象的设计（OOD）、面向对象的编程（OOP）。
8、软件方法学包含3个要素：方法、工具和过程。
9、对象是现实世界中一个实际存在的事物，它可以是看得见摸得着的东西。
10、类是一组具有相同属性的操作的对象集合，它为所有属于该类的对象提供了统一的描述。
11、封装是指将对象属性和操作结合在一起，构成一个独立的对象。
封装使得对象属性和操作紧密结合在一起，这反映了事物的状态特性与动作是事物不可分割的特征。
12、继承是指子类可以拥有父类的全部属性和操作，继承是OO方法的一个重要的概念，并且是OO技术可以提高软件开发效率的一个重要原因。
13、多态性是指在父类中定义的属性和操作被子类继承后，可以具有不同的数据类型或表现出不同的行为。
14、OO开发中的三层设计：问题域类、GUI类和数据访问类。
15、面向对象设计准则：模块化、抽象、信息隐藏、低耦合、高内聚。
16、UML的构成：元元模型层、元模型层、模型层、用户模型层。
17、UML的核心是由视图、图、模型元素、通用机制组成。
18、UML中的视图细分：（1）用例视图（用例视图强调从系统的外部参与者角度需要的功能，描述系统应该具有的功能）；（2）逻辑视图（逻辑视图的使用者主要是设计人员和开发人员，描述用例视图提出的系统功能的实现）；（3）并发视图（并发视图的使用者主要是开发人员和系统集成人员，它主要考虑资源的有效利用、代码的并行执行以及系统环境中异步事件的处理）；（4）组件视图（组件是不同类型的代码模块，它是构造应用的软件单元。
标准建模语言UML在软件开发中的应用-1作者：黎宇(摘自ZDNetChina)一标准建模语言UML面向对象的分析与设计(OOA&D)方法的发展在80年代末至90年代中出现了一个高潮,UML是这个高潮的产物。
它不仅统一了Booch、Rumbaugh和Jacobson的表示方法,而且对其作了进一步的发展,并最终统一为大众所接受的标准建模语言。
面向对象技术和UML的发展过程可用下图来表示,标准建模语言的出现是其重要成果。
在美国,截止1996年10月,UML获得了工业界、科技界和应用界的广泛支持,已有700多个公司表示支持采用UML作为建模语言。
1996年底,UML已稳占面向对象技术市场的85%,成为可视化建模语言事实上的工业标准。
1997年11月17日,OMG 采纳UML 1.1作为基于面向对象技术的标准建模语言。
UML代表了面向对象方法的软件开发技术的发展方向,具有巨大的市场前景,也具有重大的经济价值和国防价值。
图1 UML的发展历程UML 1.0 Team二 UML语言的特征∙不是一种可视化的程序设计语言，而是一种可视化的建模语言。
∙是一种建模语言规格说明，是面向对象分析与设计的一种标准表示。
∙不是过程，也不是方法，但允许任何一种过程和方法使用它。
三 UML语言的目标∙易于使用，表达能力强，进行可视化建模。
∙与具体的实现无关，可应用于任何语言平台和工具平台；∙与具体的过程无关，可应用于任何软件开发过程；∙简单并且可扩展，具有扩展和专有化机制，便于扩展，无需对核心概念进行修改；∙为面向对象的设计与开发中涌现出的高级概念（如协作、框架、模式和组件）提供支持，强调在软件开发中，对架构、框架、模式和组件的重用；∙与最好的软件工程实践经验集成；∙可升级，具有广阔的适用性和可用性；∙有利于面向对象工具的市场增长。
四 UML语言概述由视图view，图diagram，模型元素model element和通用机制general mechanism等几个部分组成∙视图是表达系统的某一方面特征的UML建模元素的子集，由多个图构成，是在某一个抽象层上，对系统的抽象表示。
