一、 工程概况

第32合同段小白楼～下瓦房区间隧道工程是市地铁1号线（新建段）工程中重要组成部分。该区间隧道地处市中心区域，且盾构基本在路、大沽南路等路段下平行推进，沿线经过的区域有：小白楼商业区、河西区重要的商业中心以及市主要的办公区，其中在盾构轴线上方的有百年历史的有王仲山旧居（砖木结构）为控制重点。地面两侧的主要建筑物中国建设银行、亚太大厦（在建）以及河西骨科医院等。

该区间隧道采用盾构法施工，整个区间用1台盾构机完成推进。推进的方向为： 盾构从下瓦房站北端头井始推，沿右线方向推进至小白楼站南端头井，然后在井对盾构进行解体，吊运至下瓦房站北端头井安装调试后，沿左线方向推进至小白楼南端头井。隧道贯通后，盾构解体吊出。

区间隧道全长1050.15m，双线全长2130.30m。隧道在DK16+400.000m处设左右线联络通道，采用冰冻加固工艺施工。

电气方面：甲方在工地北大门处提供了二路10KV的高压电源；在生活区提供了二路容量为315KVA的低压电源。

二、配电设计标准

1、 «施工现场临时用电安全技术规» JGJ46-88

2、 «建设工程施工现场供用电安全规» GB50194—93

3、 «供配电系统设计规» GB50052—95

4、 甲方提供的现场电源资料

5、 现场临时用电设备负荷和配置资料

6、 本工程配电方式采用三相五线制

三、电压、负荷等级分类

1、电压等级分类：

隧道盾构推进采用高压供电，电压等级10KV，盾构容量为1000KVA。

其它施工用电采用低压供电，电压等级0.4KV，采用三相五线制。

2、负荷等级分类

一级负荷：盾构设备、隧道照明负荷。

其它用电设备一般归为三级负荷。

四、施工负荷统计

1、盾构机负荷

负荷名称 设备容量（kw） 设备数量 需要系数 计算负荷

备注 有功功率（kw） 功率因数cosΦ 视在功率（KVA）

液压过滤泵 11 1 1 11 0.8 13.8

冷却水泵 7.5 1 1 7.5 0.8 9.4

齿轮油泵 4 1 1 4 0.8 5

大刀盘驱动电机 315 2 1 630 0.85 741.2

仿形刀 7.5 1 0.3 2.3 0.8 2.9

液压推进/拼装泵 90 1 1 90 0.85 105.9

液压辅助驱动泵 22 1 0.8 17.6 0.85 20.7

旋转输送电机 110 1 1 110 0.85 129.4

膨润土泵 4 1 0.5 2 0.8 2.5

浆桶搅拌泵 7.5 1 1 7.5 0.8 9.4

皮带运输电机 30 1 1 30 0.85 35.3

其它 10 1 1 10 0.7 14.3

合计 1 922 1090

2、地面施工区、隧道、生活区等负荷

负荷名称 设备容量（kw） 设备数量 需要系数 计算负荷

备注 有功功率（kw） 功率因数cosΦ 视在功率（KVA）

行车 150 1 0.7 105 0.8 131.3

行车 30 1 0.7 21 0.8 26.3

充电机 30 3 0.8 72 1 72

搅拌系统 20 1 0.8 16 0.8 20

烘房间 12 1 0.9 10.8 1 10.8

机修间 30 1 0.7 21 0.7 30

排水泵 40 1 0.3 12 0.8 15

照明 40 1 0.8 32 0.5 64

隧道照明 10 2 1 20 0.5 40

隧道通风 55 1 1 55 0.85 64.7

生活用电 40 1 0.7 28 0.7 40

合计 514

五、总体配电方案

根据甲方提供的现场电源资料：（1）甲方提供一路10KV高压电源；

（2）甲方提供二座315KVA的10KV/380V的低压电源，位置在生活区。

总体配电方案如下：

1、高压配电线路

在工地北大门旁拟建一座有一路10KV电源供电的高压配电站，此电源专供盾构机使用(共二台，即：我项目组一台和市政三公司一台)。从高压配电间至盾构机布防一根UGEFP—3×35+3×16mm2分相屏蔽电缆。电缆沿工地围墙及电缆

沟进入竖井，电缆在竖井中垂直敷设，用电缆支架固定，每隔3米安装支架一个；在隧道采用挂钩敷设，挂设位置由存放电缆的盾构车架位置决定；每2环挂设挂钩一只，挂钩由圆钢制成，外套塑料绝缘管；每50米挂“高压危险”警告牌；电缆车架上严禁站人，在保洁时严禁用水冲洗车架。

电缆制作包括中间接头和终端头，接头材料采用 “6/10-8.7/15kv交联电缆热缩型中间接头（JSY-10/3×1）” 和“35KV交联电缆热缩型终端头（NSY-10/3×1）”。

电缆终端头与中间接头的制作，由经过培训的熟悉工艺的人员进行，并严格遵守制作工艺规程，严禁在雾或雨中制作；电缆与接线端子的连接，采用压接；制作过程应保持连续性，尽量缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层。

高压橡套电缆在送电使用前应进行绝缘电阻（用2500V.MΩ表进行整条线路的绝缘测量，其绝缘电阻须在50MΩ以上），直流耐压及泄漏电流测试，合格方可送电使用，并出具电试报告，测试部门须有国家许可资质。

高压电缆系统图：

进线隔离 开关柜电流互感 器柜 进线开关柜计量柜1#变压器 开关柜 用户计量柜2#变压器 开关柜上海隧道 盾构 天津市政三公司盾构

2、低压配电线路

根据“地面施工区、隧道、生活区等负荷”表的总负荷(S=514KVA) ，甲方提供的二台容量为315KVA的变压器能满足工地的施工要求。现把用电设备分成二大块，分别由二台变压器供电，其中一台主要供：50t行车、5t

行车、烘房间、生活区等用电。具体计算如下：

1、 工地上行车二台，一台为50T，其总功率为150KW，一台为5T，其总功率为17.5KW，求计算负荷。

假设：εn=25% cosφ=0.8 查表得tgφ=0.75

50T行车：KWPnn15015025.022P1C

var5.11275.0150Q11CKtgPC

5T行车： KWPnn5.175.1725.022P2C

var1.1375.05.17Q22CKtgPC

行车组的负荷计算：需要系数Kx=0.7

KWPPPcczc3.117)5.17150(7.0)(7.0211

var9.87)1.135.112(7.0)(211KQQKQccXzc

KVAQPSZCZCZC6.1469.873.117222121

8.06.1463.117cos1ZCZCSP

AUPInZCZC8.2228.038.033.117cos31

2、 工地上烘房间一间，其三相电加热设备为12KW，求计算负荷。

需要系数取：Kx=0.9

P2C=12KW P2ZC= Kx P2C =0.912=10.8KW

Q2C=0 Q2ZC=0

3、 工地上生活用电40KW，求计算负荷。

需要系数取：Kx=0.8 cosφ=0.6 查表得tgφ=1.334

P3C=40 KW

Q3C= tgφP1C=1.33440=53.4 Kvar

P3ZC= Kx P1C=0.840=32 KW

Q3ZC= Kx Q1C=0.853.4=42.7 Kvar

4、 求这些负荷的总计算负荷

取总负荷同时系数为：Kx=0.8

PZ= Kx（P1ZC+ P2ZC+ P3ZC）

=0.8（117.3+10.8+32）

=128.1 Kw

QZ = Kx（Q1ZC+ Q2ZC+ Q3ZC）

=0.8（87.9+0+42.7）

=104.5 Kvar

KVAQPSZZZ4.1655.1041.1282222

77.04.1651.128cosZZSP

AUPInZZ1.25377.038.031.128cos3

根据以上计算，选择YC-3×120+2×50mm2的低压电缆。

另一台供：电焊机、拌浆间、充电间、送风机等主要用电设备。具体计算如下：

1。工地上电焊机有三台，其中，2台的铭牌数据为：Sn=33.6KVA、εn=60%、cosφ=0.62，另1台的铭牌数据为：Sn=21.22KVA、εn=60%、cos =0.60，求计算负荷。

cosφ=0.62 查表得tgφ=1.266

kwSpnnc1.1662.06.336.0cos1

var4.20266.11.1611KtgPQCC

cos =0.60 查表得tgφ=1.334

kwSpnnc9.96.022.216.0cos21

var2.13334.19.9221KtgPQCC

2。拌浆系统的电机总功率为20KW，求计算负荷。

需要系数取：Kx=0.9 cosφ=0.7 查表得tgφ=1.021

P2C=20 KW

Q2C=tgφP1C =1.02120=20.4 Kvar

P2ZC= Kx P1C=0.920=18KW

Q2ZC= Kx Q1C=0.920.4=18.4 Kvar

3。充电间设备功率为90KW，取需要系数取：Kx=0.8 cosφ=1求计算负荷。

P3C=90KW P3ZC= Kx P3C =0.890=72KW

Q3C=0 Q3ZC=0

4。送风机功率为55KW，取需要系数取：Kx=1 cosφ=0.85求计算负荷。

cosφ=0.85 查表得tgφ=0.62

P4ZC=55 KW

Q4ZC=tgφP4ZC =0.6255=34.1 Kvar

5。求这些负荷的总计算负荷

取总负荷同时系数为：Kx=0.8

PZ= Kx（P1ZC+ P2ZC+ P3ZC+ P4ZC）

=0.8（9.9+18+72+55）

=123.9Kw

QZ = Kx（Q1ZC+ Q2ZC+ Q3ZC+ Q4ZC）

=0.8（13.2+18.4+0+34.1）

=52.6 Kvar

KVAQPSZZZ6.1346.529.1232222

92.06.1349.123cosZZSP

AUPInZZ6.20492.038.039.123cos3

根据以上计算，选择YC-3×95+2×50mm2的低压电缆

合集下载

地铁工程施工临时用电

地铁工程施工临时用电

地铁工程施工临时用电

一、地铁工程施工中的临时用电

1.1 临时用电的作用

地铁工程施工中需要用到大量的机械设备、照明设备、空调设备等，这些设备都需要电力支持才能正常运行。临时用电就是为了满足这些设备的电力需求而设立的，它能够有效保障施工活动的正常进行，提高工作效率，保障工人的安全，确保工程的质量和进度。

1.2 临时用电的来源

临时用电的来源多种多样，一般包括以下几种方式：

（1）市电供电：直接接入市电网，利用市电供电，是最常见的一种方式。需要注意的是，施工现场的用电设备必须符合国家标准，安全可靠，同时需要预留足够的电力容量。

（2）发电机供电：在没有市电供电的情况下，可以使用发电机为施工现场提供电力支持。发电机具有灵活移动、操作简单的特点，适用于临时供电情况。

（3）蓄电池供电：对于一些特殊情况或者需要移动供电的场合，可以使用蓄电池作为电源，提供临时用电支持。

1.3 临时用电的布置

在地铁工程施工中，临时用电的布置需要经过精心规划，在施工现场进行合理布置，确保电力供应稳定可靠，避免出现故障或事故。具体布置包括以下几个方面：

（1）明确用电设备的需求，确定用电负荷，计算合理的供电容量。

（2）根据施工现场的特点和工艺要求，合理布置用电设备，确保设备之间的安全距离。

（3）设置专人负责用电设备的检查和维护，及时发现和排除故障。

（4）严格执行安全规定，确保用电设备的安全可靠运行。

二、地铁工程施工临时用电的管理

2.1 临时用电管理的重要性

地铁工程施工中，临时用电是一项重要的保障措施，它关系到施工现场的安全、进度和质量。因此，临时用电的管理十分重要，要严格按照相关规定和标准进行管理，确保用电设备的安全和可靠运行。

2.2 临时用电管理的要求

在地铁工程施工中，对临时用电的管理有以下几点要求： （1）严格遵守相关法律法规和标准，确保用电设备的合法合规。

（2）制定专门的临时用电管理制度，明确用电设备的责任人和管理流程。

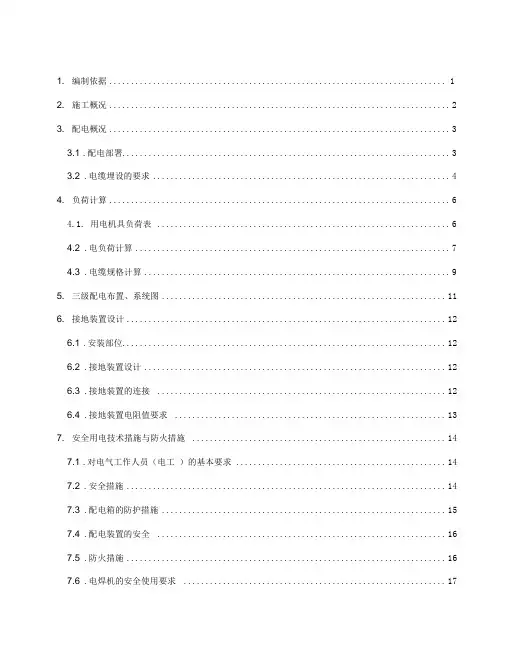

地铁施工临时用电施工组织设计
