安徽省水利工程金结电气安装部分施工质量检验和评定规程(金属结构)

  • 格式：doc
  • 大小：3.89 MB
  • 文档页数：287

ICS

备案号：

安徽省地方标准 DB34

DB34/T371.2—2014

代替DB34/371—2003

水利水电工程施工质量检验与评定规范

第2部分：金属结构与机电设备安装工程

（报批稿）

Inspection and assessment specification for quality of water conservancy

and hydroelectric engineering— Part2:Metal structure and

electromechanical equipment installation engineering

2014-××-××发布 2014-××-××实施

安徽省质量技术监督局 发布

目 次

前 言 ................................................................................ 1

1 范围 ................................................................................ 2

2 规范性引用文件 ...................................................................... 2

3 术语 ................................................................................ 4

4 基本规定 ............................................................................ 5

4.1 一般要求 ..................................................................... 5

4.2 安装分项施工质量评定 .......................................................... 6

4.3 单元工程施工质量评定 ......................................................... 7

5 单元（安装分项）工程施工质量验收评定表 ............................................. 10

5.1 包含安装分项的单元工程质量评定表 ............................................ 10

5.2 水工金属结构安装工程 ......................................... 错误!未定义书签。

5.2水轮发电机组安装工程 .......................................................... 65

5.3水力机械辅助系统安装工程 ..................................................... 110

5.4发电电气设备安装工程 ......................................................... 137

5.5变电电气设备安装工程 ......................................................... 217

5.6机泵安装工程 ................................................................. 260

附表A ............................................................................... 277

（资料性附录） ...................................................................... 277

金属结构与机电设备安装工程单元工程安装分项表 ........................................ 277

附录B ............................................................................................................................................................... 284

表格填写要求 .......................................................................................................................................... 284

前 言

本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构与编写》的规则起草。

本规范分为2个部分：

——第1部分：土建工程；

——第2部分：金属结构与机电设备安装工程。

本标准由安徽省水利厅提出并归口。

本标准代替了DB34/371-2003。修订的主要内容：

——增加了术语；

——增加了基本规定，明确了评定程序，修改了单元（工序）工程评定标准，强化了在评定中对施工过程检验资料、施工记录的要求；

——改变了质量检验项目分类，将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为：“主控项目”和“一般项目”两类。

本标准起草单位：安徽省水利工程质量监督中心站、安徽水安建设集团股份有限公司、滁州市宏源建设有限责任公司

本标准起草人：欧岩峰、胡先林、许静华、张文清、赵雯、叶礼宏、汪惠芬、浦慎远、蔡传鑫、王维雅、吴建荣、惠周、张涌泉、程乙钊、乔业斌、肖桂林、张蕾、方玉涛、张茹、周琼、朱宏斌、陈天旭、吴正永、李磊。

水利水电工程施工质量验收评定标准细则

第2部分：金属结构与机电设备安装工程

1 范围

本标准适用于安徽省境内大中型水利水电工程建设项目施工质量检验与评定。小型水利水电工程可参照执行。

本标准代替《安徽省水利工程施工质量评定标准》DB34/371-2003金属结构与机电设备安装工程部分，规定了我省水利水电工程建设项目施工质量检验与评定标准、程序等。

本标准未涉及项目或采用新技术、新材料、新工艺及新设备时，由项目法人组织制定相应的质量检验与评定要求和办法，报质量监督机构核备。

水利水电工程施工质量检验与评定，除应符合本规范的要求外，尚应符合国家及行业现行有关标准的规定。

2 规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本标准。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB 150 钢制压力容器

GB 1094.3 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件

GB 8923 涂装前钢材表面锈蚀等级和除锈等级

GB 9064 螺杆泵试验方法

GB 11120 涡轮机油

GB 11345 钢焊缝手工超声波探伤方法和探伤结果分级

GB 50147 电气装置安装工程 高压电器施工及验收规范

GB 50148 电气装置安装电力变压器、电抗器、互感器施工及验收规范

GB 50149 电气装置安装工程 母线装置施工及验收规范

GB 50150 电气装置安装工程电气设备交接试验标准

GB 50168 电气装置安装工程电缆线路施工及验收规范

GB 50169 电气装置安装工程接地装置施工及验收规范

GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范

GB 50173 电气装置安装工程35kV及以下架空电力线路施工及验收规范

GB 50205 钢结构工程施工质量验收规范

GB 50219 水喷雾灭火系统设计规范

GB 50231 机械设备安装工程施工及验收通用规范

GB 50233 110kV～500kV架空电力线路施工及验收规范

GB 50243 通风与空调工程施工质量验收规范

GB 50254 电气装置安装工程 低压电器施工及验收规范

GB 50256 电气装置安装工程施工及验收规范

GB 50259 电气装置安装工程电气照明装置施工及验收规范

GB 50275 压缩机、风机、泵安装工程施工及验收规范

GB/T 1184 形状和位置公差未注公差值

GB/T 3323 金属熔化焊焊接接头射线照相

GB/T 8564 水轮发电机组安装技术规范

GB/T 10889 泵的振动测量与评价方法

GB/T 11805 水轮发电机组自动化元件（装置）及其系统基本技术条件

GB/T 14173 水利水电工程钢闸门制造、安装及验收规范

GB/T 16907 离心泵技术条件（Ⅰ）类

GB/T 5656 离心泵技术条件（Ⅱ）类

GB/T 13929 水环真空泵和水环压缩机试验方法

SL 36 水工金属结构焊接通用技术条件

SL 105 水工金属结构防腐蚀规范

SL 176-2007 水利水电工程施工质量检验与评定规程

SL 223-2008 水利水电建设工程验收规程

SL 381 水利水电工程启闭机制造安装及验收规范

SL 432 水利工程压力钢管制造安装及验收规范

SL 635-2012 水利水电工程单元工程施工质量验收评定标准—水工金属结构安装工程

SL 636-2012 水利水电工程单元工程施工质量验收评定标准—水轮发电机组安装工程

SL 637-2012 水利水电工程单元工程施工质量验收评定标准—水力机械辅助设备系统安装工程

SL 638-2013 水利水电工程单元工程施工质量验收评定标准—发电电气设备安装工程

SL 639-2013 水利水电工程单元施工质量验收评定标准—升压变电电气设备安装工程

合集下载

SL176-《水利水电工程施工质量检验与评定规程》之令狐文艳创作

SL176-《水利水电工程施工质量检验与评定规程》之令狐文艳创作

令狐文艳

令狐文艳 ICS93.160

P59

令狐文艳

SL

中华人民共和国水利行业标准

SL176—2007

替代SL176-1996

水利水电工程施工质量检验

与评定规程

Inspection and assessment specification for

constructional

quality of hydraulic and hydroelectric engineering

2007-7-14发布 2007-10-14实施

中华人民共和国水利部 发布前 言

根据水利部2004年技术标准修订计划，按照《水利技术标准编写规定》（SL1—2002）的要求，修订《水利水电工程施工质量评定规程（试行）》（SL176—1996），并更名为《水利水电工程施工质量检验与评定规程》。

本标准共5章，11节，84条和7个附录。与原规程相比，增补和调整的内容主要包括以下几个方面：

——扩大了本规程适用范围；

——修订了质量术语、增加了新的术语；

——修订了项目划分原则及项目划分程序，新增引水工程、除险加固工程项目划分原则。纳入了《堤防工程施工质量评定与验收规程（试行）》SL239－1999的有关条款

——增加了见证取样条款；

——增加了检验不合格的处理条款及水利水电工程中涉及其他行业的建筑物施工质量检验评定办法的条款；

——增加了委托水利行业质量检测机构抽样检测的条款；

——修订了质量事故检查的条款；

——增加了工程质量缺陷备案条款；

——增加了砂浆、砌筑用混凝土强度检验评定标准；

——修订了质量评定标准；

——修订了质量评定工作的组织与管理；

——增加了附录A水利水电工程外观质量评定办法、附录B水利水电工程质量缺陷备案表格式、附录C普通混凝土试块试验数据统计方法、附录D喷射混凝土抗压强度验收条件、附录E砂浆、砌筑用混凝土强度检验评定标准、附录F重要隐蔽单元工程（关键部位单元工程）质量核定签证表、附录G水利水电工程项目施工质量评定表；

使用指南03 《第三部分：金属结构及启闭机机械设备安装工程》

使用指南03 《第三部分：金属结构及启闭机机械设备安装工程》

水利水电工程

施工质量验评表格使用指南

（第三册）

第三部分 金属结构及启闭机机械设备安装工程

汇编：吴建中

二O一一年十二月

编写说明

为加强水利水电工程质量评定管理工作，1995年4月水利部建设司、水利部水利工程质量监督总站颁发了《水利水电工程施工质量评定表》(试行)(建地【1995】3号)，2002年12月11日水利部办公厅颁发《水利水电工程施工质量评定表填表说明与示例》（试行）（办建管【2002】182号），例表内容填写规范，对现行相关标准和质量评定表格的填写进行了诠释，具有较强的可借鉴性，是规范水利工程施工质量评定的重要工具。

由于水电站建设涉及专业广、引用标准多，近年随着水利行业、电力行业的各类工程建设质量管理法规的相继颁布，相关技术标准的修订，以及施工技术、机械设备水平不断提高，原标准中部分内容已经不适应当前的工程建设施工质量管理的需要，因此有必要对原标准进行复核更新，以满足实际使用的要求。据此，编者以水利、电力、公路、建筑等行业质量检验规程规范为基础，收集整理了《水利水电工程施工质量验评表格使用指南》，该书水利行业部分是依据《水利水电工程施工质量评定表填表说明与示例》(试行)为基础，按SLl76－2007《水利水电工程施工质量检验与评定规程》和SL223－2008《水利水电建设工程验收规程》作了修改，其中：水工建筑物外观质量评定表、分部工程质量评定表、单位工程施工质量评定表、单位工程施工质量检验与评定资料核查表、工程项目施工质量评定表按SLl76－2007《水利水电工程施工质量检验与评定规程》编制。全书分为水利行业、电力行业、公路和建筑四篇，共计***表格。

水利篇

第一部分：工程项目施工质量评定表(10个)

第二部分：水工建筑工程单元工程施工质量评定表(30个)

第三部分：金属结构及启闭机安装工程单元工程质量评定表(59个)

第四部分：水轮发电机组安装工程单元工程质量评定表(47个)

水利工程质量检测员金属结构继续教育考题+答案

水利工程质量检测员金属结构继续教育考题+答案

1

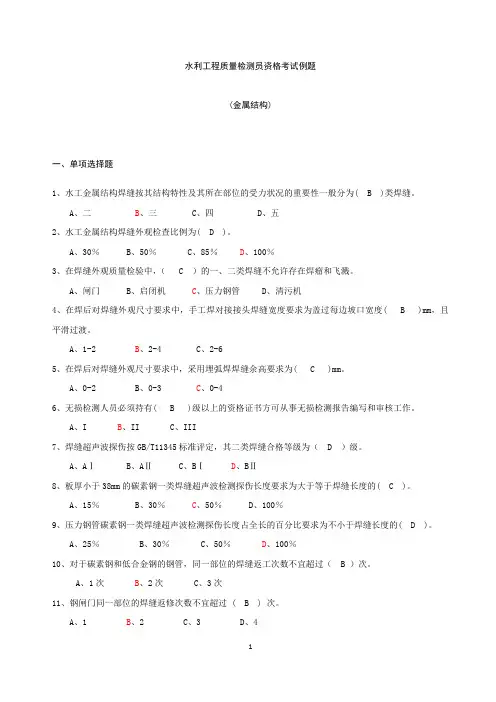

水利工程质量检测员资格考试例题
