电缆沟内电缆隐蔽工程验收记录

怎样填写隐蔽工程检查记录

隐蔽工程是指在施工过程中上道工序被下道工序所掩盖，无法再次进行其自身的质量检查的部位。对隐蔽工程进行检查，并通过表格的形式将工程隐蔽检查项目的隐蔽内容、质量情况、检查意见、复查意见等记录下来,形成隐蔽工程检查记录，作为以后各项建筑安装工程合理利用、维护、改造、扩建等重要的技术资料。隐蔽工程不可以逆向作业，隐蔽工程被后续工序隐蔽后，其施工质量很难检验及认定,如果不认真做好隐蔽工程的验收检查，就容易给工程留下隐患，为了做好隐蔽工程的检查，保证前后工序顺利进行，凡未经隐蔽工程检查或检查不合格的工程，不得进行下道工序的施工,隐蔽工程检查记录要做到内容简练、明了，数据准确、可靠，隐蔽工程检查的程序明确。

隐蔽工程检查程序

隐蔽工程施工完成后，由现场专业工程师进行自检,填写自检记录，自检合格报专职质检工程师进行检查，专职质检工程师检查合格填写隐蔽工程检查记录表,由项目技术负责人组织，监理工程师及有关分包单位、企业内的质量检查员、施工员参加验收。

监理工程师验收提出整改要求，整改后需复验的必须通知监理工程师复验。

地基基础和结构分部所含分项工程及重大或特殊部位还要邀请有关设计人员、质量监督人员、企业技术负责人、专业技术负责人共同参加验收。

自检不合格不得报验。

监理工程师验收不合格不得进行下一道工序施工。

未经监理工程师验收不得进行下一道工序施工.

若检查存在问题，则在验收结论中给予明示.对存在的问题，必须按处理意见进行处理。

隐蔽工程检查的依据资料：

（1）施工图纸、设计说明；

（2）图纸会审记录、设计变更材料;

（3）施工及验收规范、质量检验评定标准以及有关设计施工规程；

(4）材料、构件、设备出厂合格证、检验报告或材料复试报告;

（5）有关分项工程质量验收记录。

隐蔽工程具体包括：

建筑地基基础工程

一、土方工程：基槽、房心回填前检查基底清理、基底标高、基底处理情况等。

二、排桩墙支护工程

隐蔽工程施工记录表

工程名称

施工项目 接地装置 施工日期

施工内容：接地极网建设

1.接地引出线、接地联板及接地圆钢等所有钢材均需热镀锌防锈。

2.水平接地体在耕作地区埋深0.8米，非耕地埋深0.6米，石山地埋深不宜小于0.3米。

3.在铁塔基础浇制前或拉线盘埋设前先把深埋接地极水平放置于铁塔坑或拉线坑内，每块极板引线两根与水平接地网焊接在一起。

4.杆塔位处土壤电阻率较高时，可根据地形条件将接地线外引至附 近地势相对低洼潮湿的地方埋设，或做连续伸长接地,回填土用地表腐植土填在地线周围厚0.1米。

5.在附近有架空送电线路时，新布的接地网可与附近己有接地网焊接在一起，以降低接地电阻值。

6.施工图时不得将杂草、碎石、石块等杂物回填于沟内与接地线接触， 回填土必须夯实。

7.钢筋混凝土杆的两根主杆及铁塔的四个塔脚都应设置单独的接地引下线与主接地带焊接。

8.以明细表中标明的要求工频接地电阻数值为准，一般应尽量满足，若接地装置型式不能满足要求，可提高一至二级埋设。

施工负责人： 施工记录人：

隐蔽工程施工记录表

工程名称

施工项目 电缆沟接地网 施工日期

施工内容：电缆沟接地网建设

1、所有焊接处均采用三面施焊，焊接后除渣并涂防锈漆两遍，接地露头露出地面部分一并涂防锈漆作防腐处理。2、接地电阻应小于10欧。

施工负责人： 施工记录人：

隐蔽工程施工记录表

工程名称

施工项目 电杆基础 施工日期 2018.5.10

施工内容：电杆基础建设

1 、本基础图用于无拉线大拔稍杆基础.

2 、基础施工图应按照现行的有关要求执行,要保证砼浇注质量.

3 、地质条件:硬朔粘土.(如遇不良地质请告知设计部门）.

4 、基础回填土应分层夯实.

施工负责人： 施工记录人：

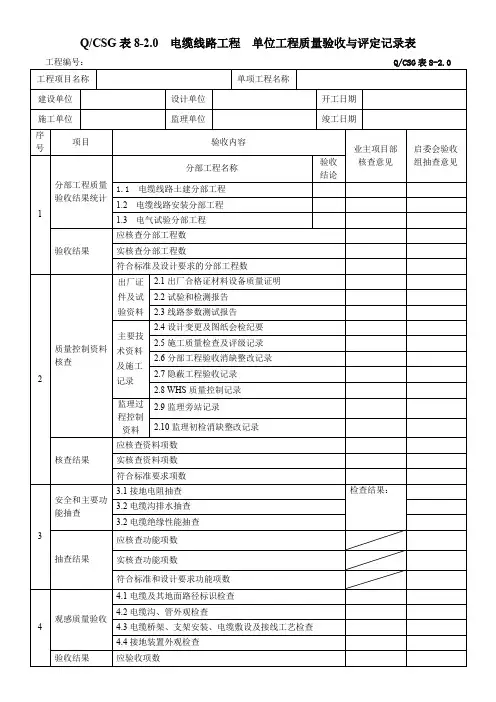

Q/CSG表8-2.0 电缆线路工程 单位工程质量验收与评定记录表

工程编号： Q/CSG表8-2.0

工程项目名称 单项工程名称

建设单位 设计单位 开工日期

施工单位 监理单位 竣工日期

序号 项目 验收内容 业主项目部核查意见 启委会验收组抽查意见

1 分部工程质量验收结果统计 分部工程名称 验收结论

1.1 电缆线路土建分部工程

1.2 电缆线路安装分部工程

1.3 电气试验分部工程

验收结果 应核查分部工程数

实核查分部工程数

符合标准及设计要求的分部工程数

2 质量控制资料核查 出厂证件及试验资料 2.1出厂合格证材料设备质量证明

2.2试验和检测报告

2.3线路参数测试报告

主要技

术资料

及施工

记录 2.4设计变更及图纸会检纪要

2.5施工质量检查及评级记录

2.6分部工程验收消缺整改记录

2.7隐蔽工程验收记录

2.8 WHS质量控制记录

监理过程控制资料 2.9监理旁站记录

2.10监理初检消缺整改记录

核查结果 应核查资料项数

实核查资料项数

符合标准要求项数

3 安全和主要功能抽查 3.1接地电阻抽查 检查结果：

3.2电缆沟排水抽查

3.2电缆绝缘性能抽查

抽查结果 应核查功能项数

实核查功能项数

符合标准和设计要求功能项数

4 观感质量验收 4.1电缆及其地面路径标识检查

4.2电缆沟、管外观检查

4.3电缆桥架、支架安装、电缆敷设及接线工艺检查

4.4接地装置外观检查

验收结果 应验收项数 实验收项数

符合规定标准要求项数

5 业主项目部综合验收结论：

启委会验收组综合验收结论：

6 评定结论：

参加验收单位 施工单位 监理单位 设计单位 业主项目部 启委会验收组

（公章）

项目负责人：

年 月 日 （公章）

工程定位测量记录

Q/CSG表BJ2—9 编号：CJB-ZQDL—001

工程名称 昌江220kV变电站新建工程—站区道路 施测日期

图纸编号 B231S—T0112—08 复测日期

平面坐标依据 场地角点坐标 使用仪器 ET-02C经纬仪

高程依据 场平标高 仪器校验日期 2011。12。27

定位抄测示意图：

复测结果：

经复测，定位测量结果符合设计及规范要求。

签字栏 监理（建设）单位 施工单位 海南送变电工程有限公司

专业技术负责人 测量负责人 复测人 施测人

地基验槽（坑)检查记录

Q/CSG表BJ2—38—1 编号：CJB—ZQDL-002

工程名称 昌江220kV变电站新建工程-站区道路 验槽(坑)日期

施工单位 海南送变电工程有限公司

依据：施工图图号（施工图纸号 B231S-T0112—08 )

设计变更/洽商（编号 / )及有关规范、规程.

序号 轴线

部位 基底尺寸（cm) 标高（m) 轴线偏移（mm） 土质 地下水 边坡 备注 基底长L 基底宽B

1 —错误!/错误! 3813 405 —3.15 5 砾质粘性土 无 1：1

2 —错误!/错误! 3812 406 —3。13 3 砾质粘性土 无 1：1

检查意见：

检查结论： □无异常，可进行下道工序 □需要地基处理

签字

栏 建设单位 监理单位 设计单位 勘察单位 施工单位

隐蔽工程验收记录表

Q/CSG表BJ2—1 编号：CJB-ZQDL -003
