1 电工基础课件
本课件是电工基础课程的讲解，主要介绍电工基础知识，包括电路原理、电器元件、电磁场的基本概念、电机、发电机、变压器等。
一、电路原理
电路是电子技术的基础，而电路中最基本的要素就是电路中的电子元器件。电子元器件由半导体器件、电容器、电感器、二极管、三极管、集成电路等组成。
电路中的电流和电压是电子元器件中最基本的两个参数。电路中的电压和电流之间的关系是由欧姆定律来描述的：
U = IR
其中，U 表示电压，I 表示电流，R 表示电阻。
在电路中，电流遵循基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律：电路中的所有电流必须相等。
基尔霍夫第二定律：电路中组成环路的所有节点对于流进节点的电流等于流出节点的电流。
二、电器元件
电器元件是电路中常用的元件，包括电容器、电阻器、电感器等。 2 电容器：电容器是一种能够在两个电极之间存储电荷的电子元件。电容器的电容量与电容器的大小和材料有关。
电阻器：电阻器是一种能够限制电流流动的电子元件。电阻器的电阻值与电阻器的尺寸、材料和形状有关。
电感器：电感器是一种能够在两个电极之间存储磁场能量并产生感应电动势的电子元件。电感器的电感量与电感器的尺寸、材料和形状有关。
三、电磁场的基本概念
电磁场是由移动电荷产生的电场和由运动电荷产生的磁场组成的。电场和磁场的大小和方向由麦克斯韦方程组描述。
四、电机
电机是把电能转化为机械能的一种电器，主要包括直流电机和交流电机。电机的工作原理是利用电磁感应和磁力作用，将电能转化为机械能。
五、发电机
发电机是一种将机械能转化为电能的电器，主要包括直流发电机和交流发电机。发电机的工作原理是利用磁场的旋转产生感应电动势，从而将机械能转化为电能。
六、变压器
变压器是一种通过电磁感应将电压传递到另一个电路的电器，主要包括高压侧、低压侧和磁路。变压器的工作原理是利用电磁感应，通过磁路将电压传递到另一个电路。 3 七、总结
章电气控制技术13章
第13
13.1 常用低压控制电器
低压控制电器种类繁多低压控制电器种类繁多,,一般可分为以下四类一般可分为以下四类::。13.1.1 开关电器1.闸刀开关
安装闸刀开关要把电源进线接在静触头上安装闸刀开关要把电源进线接在静触头上,,
负载线应接在可动的触刀一侧负载线应接在可动的触刀一侧。。这样这样,,当断开电源时触刀就不会带电开电源时触刀就不会带电。。闸刀开关一般垂直安装在开关板上直安装在开关板上,,静触头在上方静触头在上方。。
电路符号
QS
。闸刀开关不宜用来切换容量较大的感性负载容量较大的感性负载,,且不能频繁操作且不能频繁操作,,闸刀开关可以对小容量的电动机进行启停控制动机进行启停控制。。
13.1.2 主令电器
1. 按钮
演示
电路符号
常闭按钮
SB
常开按钮
SB
复
合按钮
SB
2. 行程开关
用作电路的限位保护用作电路的限位保护、、行程控制行程控制、、自动切换等自动切换等。。
结构与按钮类似结构与按钮类似,,但其
动作要由机械撞击动作要由机械撞击。。ST
常开触点常闭触点
13.1.3 执行电器
1. 交流接触器
用来接通和断开电动机或其它用电设备的主电路。
KM
KM KM
动画
2. 中间继电器
中间继电器和接触器的结构和工
作原理大致相同作原理大致相同。。
主要区别在于主要区别在于::①接触器的主触
点可以通过大电流点可以通过大电流;;②继电器的
体积和触点容量小体积和触点容量小,,触点数目
多,且只能通过小电流。所以所以,,
中间继电器一般用于控制电路中。KA
KA 常开触点
常闭触点
KA
3. 时间继电器
时间继电器是从得到输入信号(线圈通电或断电起,经过一段时间延时后才动作的继电器经过一段时间延时后才动作的继电器。。适用于定时控制于定时控制。。
比较常见的有电磁式比较常见的有电磁式、、空气阻尼式和电子式继电器。
通电延时的空气式时间继电器结构示意图
电工学课件（哈工大）第一章
哈尔滨工业大学
电工学教研室
第 1 章
电路的基本概念基本定律
返回
目录

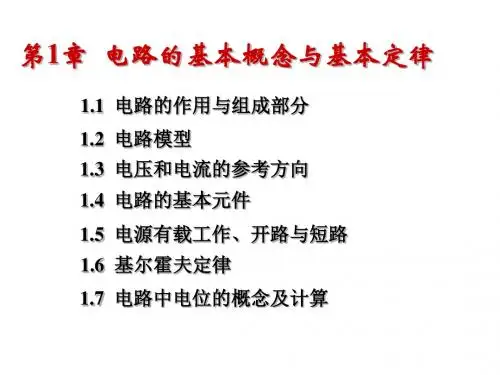

1.1电路的作用与组成部分
1.2 电路模型
1.3 电压和电流的参考方向
1.4 欧姆定律
1.5 电源有载工作、开路与短路1.6 基尔霍夫定律
1.7 电路中电位的概念及计算
1.1 电路的作用与组成部分
1.1.1 电路的作用
（1）电能的传输和转换
（2）信号的传递和处理
1.1.2 电路的组成
（1）电源
（2）负载
（3）中间环节
中间环节
负载
发电机
升压变压器
降压变压器
电灯电动机电炉
电力系统电路示意图
输电线 放大器
话筒
扬声器
扩音机电路示意图
信号源（电源）
1.2 电路模型
电路元件的理想化
在一定条件下突出元件主要的电磁性质，忽略其次要因素，把它近似地看作理想电路元件。
为什么电路元件要理想化?
便于对实际电路进行分析和用数学描述，将实际元件理想化（或称模型化）。
手电筒的电路模型
U
I 开关
E
＋
－
R 0
R
干电池
电珠
1.3 电压和电流的参考方向电压和电流的方向
实际方向
参考方向
参考方向
在分析计算时人为规定的方向。
物理量单位实际方向
电流I A、kA、mA、
μA 正电荷移动的方向
电动势E V、kV、mV、
μV 电源驱动正电荷的方向
电压U V、kV、mV、
μV 电位降低的方向
賫
电流、电动势、电压的实际方向
问题在复杂电路中难于判断元件中物理量的
实际方向，如何解决？
解决方法
(1) 在解题前任选某一个方向为参考方向（或称正
方向）；
(2) 根据电路的定律、定理，列出物理量间相互关
系的代数表达式；
(3) 根据计算结果确定实际方向：
若计算结果为正，则实际方向与参考方向一致；
若计算结果为负，则实际方向与参考方向相反。
欧姆定律：流过电阻的电流与电阻两端的电压成正比。
R I
U ￡?U ￡
-I
U ￡?RI
￡?U ￡-I
《电工电子技术基础》电子教案_电工电子技术课件_第一章
第一章：电工电子技术概述
1.1 电工电子技术的定义与范围
1.2 电工电子技术的发展历程
1.3 电工电子技术在各领域的应用
1.4 学习电工电子技术的重要性
1.1 电工电子技术的定义与范围
介绍电工电子技术的概念
解释电工电子技术的范围
1.2 电工电子技术的发展历程
回顾电工电子技术的历史发展
分析电工电子技术的演变过程
1.3 电工电子技术在各领域的应用
探讨电工电子技术在电力系统中的应用
分析电工电子技术在电子设备中的应用
介绍电工电子技术在通信技术中的应用
1.4 学习电工电子技术的重要性
阐述电工电子技术在现代社会的重要性
分析学习电工电子技术的意义
《电工电子技术基础》电子教案_电工电子技术课件_第二章
第二章：电路基本概念与定律
2.1 电路的基本元素 2.2 电路的基本电路元件
2.3 电路的基本定律
2.4 电路的基本分析方法
2.1 电路的基本元素
介绍电路的基本元素：电源、导线、开关、负载等
2.2 电路的基本电路元件
介绍电路的基本电路元件：电阻、电容、电感等
2.3 电路的基本定律
介绍欧姆定律、基尔霍夫电压定律、基尔霍夫电流定律等
2.4 电路的基本分析方法
介绍节点分析法、支路分析法、叠加原理、戴维南-诺顿定理等
《电工电子技术基础》电子教案_电工电子技术课件_第三章
第三章：交流电路
3.1 交流电的基本概念
3.2 交流电路的分析方法
3.3 交流电路的功率计算
3.4 交流电路的谐波分析
3.1 交流电的基本概念
介绍交流电的定义、特点和表示方法
3.2 交流电路的分析方法
介绍相量法、复数法等分析方法
3.3 交流电路的功率计算 介绍有功功率、无功功率、视在功率的计算方法
3.4 交流电路的谐波分析
介绍谐波的定义、产生原因和影响
《电工电子技术基础》电子教案_电工电子技术课件_第四章
第四章：电子元件
